Badanie składu pierwiastkowego spektrometrem – jak wygląda i kiedy się je przeprowadza?

Badanie spektrometrem opiera się na analizie widma powstającego podczas oddziaływania próbki z układem pomiarowym. W zależności od zastosowanej techniki można identyfikować skład materiału w bardzo różnych warunkach, ponieważ dostępne rozwiązania pozwalają badać substancje o odmiennym stanie skupienia, stężeniu i właściwościach fizykochemicznych.

Do najważniejszych grup urządzeń należą między innymi spektrometry fluorescencji rentgenowskiej XRF, emisji optycznej OES, Ramana oraz spektrometry masowe. Każda z tych metod pracuje w innym zakresie analitycznym, dlatego dobór aparatury zawsze powinien wynikać z celu badania, rodzaju próbki i oczekiwanej dokładności oznaczenia.

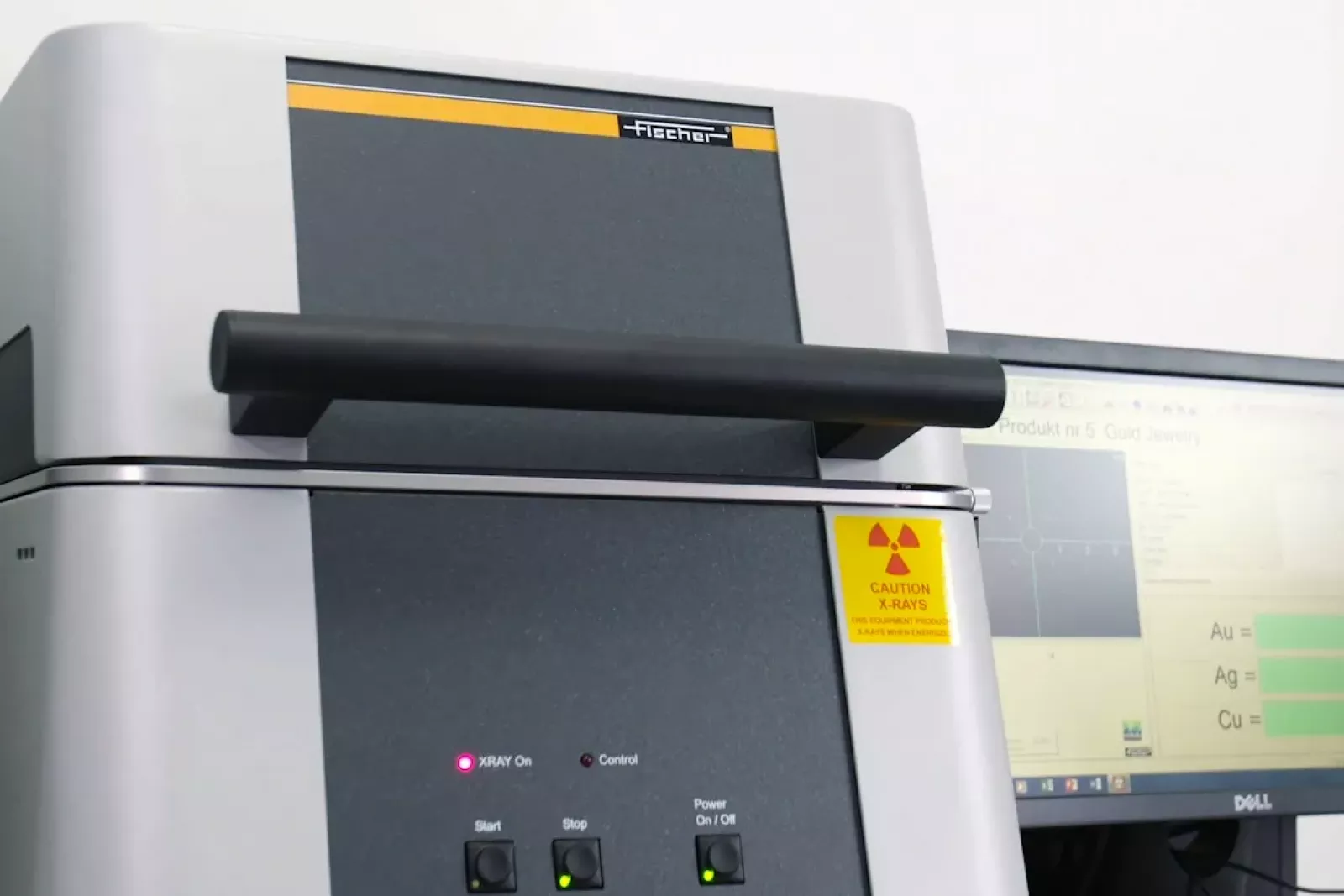

Badanie składu pierwiastkowego wykonuje się z reguły przy wykorzystaniu spektrometru XRF lub spektrometru OES. Pierwsze sprawdzają się tam, gdzie liczy się precyzyjna analiza składu bez naruszania próbki, natomiast drugi typ urządzeń umożliwia oznaczanie szerszego zakresu pierwiastków i ich niewielkich stężeń, ale wymaga to ingerencji w badany materiał.

Spektrometr działa jak precyzyjny układ selekcji i analizy sygnału wtórnego wzbudzonej próbki, który może zostać przedstawiony w formie np. udziału procentowego danego pierwiastka w stopie. Dzięki temu urządzenie pozwala ustalić, jakie składniki znajdują się w badanej próbce i w jakim stężeniu występują.

Spektrometry niezależnie od zastosowanej technologii składają się z dwóch najważniejszych części: źródła wzbudzenia próbki oraz detektora. Dopiero ich współpraca pozwala uzyskać widmo, które stanowi podstawę dalszej analizy jakościowej i ilościowej.

W spektrometrach OES kluczowym elementem jest układ optyczny, do którego promieniowanie z plazmy iskrowej trafia przez szczelinę wejściową. Odpowiada ona za wprowadzenie kontrolowanej ilości światła: węższa szczelina poprawia rozdzielczość optyczną, pozwalając na lepsze rozróżnianie blisko położonych linii emisyjnych pierwiastków, kosztem mniejszej intensywności sygnału.

W technologii XRF rola „szczeliny” jest często pełniona przez kolimatory lub filtry pierwotne. Ich zadaniem jest uformowanie wiązki promieniowania rentgenowskiego (pierwotnego lub wtórnego – fluorescencyjnego), tak aby zapewnić stabilny i powtarzalny przebieg strumienia fotonów trafiających na detektor.

Po uformowaniu wiązki, musi ona zostać rozdzielona na składowe o konkretnych energiach lub długościach fali. W spektrometrii iskrowej (OES): Stosuje się siatki dyfrakcyjne, które rozszczepiają światło emisyjne na poszczególne długości fal (linie spektralne). Siatki wyparły dawniej stosowane pryzmaty, oferując znacznie wyższą stabilność i rozdzielczość w szerokim zakresie, co jest kluczowe przy analizie pierwiastków w matrycach metalicznych (np. węgla, siarki czy fosforu). W technologii XRF układ pracuje w zakresie energii promieniowania rentgenowskiego. Rolę „rozdzielacza” przejmuje tu detektor półprzewodnikowy (np. SDD – Silicon Drift Detector). W przeciwieństwie do optyki OES, XRF nie zawsze wymaga fizycznej siatki dyfrakcyjnej do rozdzielania fali; detektor sam w sobie potrafi rozróżniać fotony o różnej energii, przypisując je do odpowiednich kanałów energetycznych (tzw. dyspersja energii).

Ostatnim etapem jest zamiana sygnału fizycznego na dane cyfrowe w OES intensywność światła o konkretnej długości fali jest rejestrowana przez szereg fotodetektorów (np. matryce CMOS lub CCD). W XRF detektor rejestruje impulsy elektryczne generowane przez fotony rentgenowskie. Wysokość impulsu jest proporcjonalna do energii kwantu promieniowania.

Oprogramowanie obu typów urządzeń przetwarza te dane na wykres widma. W OES jest to zależność intensywności od długości fali, w XRF – intensywności od energii (w keV). Na podstawie tych widm, które stanowią unikalny „odcisk palca” próbki, systemy analityczne identyfikują skład chemiczny i obliczają stężenia poszczególnych pierwiastków.

Dzięki tej procedurze, spektrometry iskrowe oraz XRF są niezbędnymi narzędziami w kontroli jakości, badaniach laboratoryjnych oraz szybkiej analizie materiałowej (PMI), pozwalając na precyzyjną identyfikację składu substancji w czasie rzeczywistym.

Badania spektrometryczne wykorzystuje się do analizy bardzo zróżnicowanych komponentów i materiałów, zarówno na etapie kontroli jakości, jak i podczas weryfikacji zgodności z wymaganiami technicznymi.

Zakres takich analiz obejmuje między innymi gotowe elementy maszynowe, takie jak wałki, zawory, druty czy blachy o masie do 20 kg. Równie często bada się wyroby jubilerskie, w tym pierścionki, łańcuszki oraz złom jubilerski, gdy celem pozostaje identyfikacja próby i potwierdzenie składu stopu.

Spektrometria znajduje także zastosowanie w ocenie podzespołów elektronicznych, zwłaszcza przy weryfikacji obecności substancji niebezpiecznych w kontekście wymagań RoHS. W praktyce przemysłowej metoda ta wspiera również kontrolę półproduktów hutniczych poprzez potwierdzanie zgodności materiału z certyfikatami PMI oraz analizę roztworów technologicznych, gdzie umożliwia bieżącą kontrolę głównych składników kąpieli galwanicznych.

Dlatego też kontrolę składów pierwiastków stosuję się m.in. w hutach, laboratoriach badających materiały wejściowe oraz jednostkach naukowo-badawczych. Badania tego typu mają szczególne znaczenie w branży motoryzacyjnej i lotniczej, ponieważ umożliwiają precyzyjne potwierdzenie, czy dany stop spełnia wymagania norm i dokumentacji technicznej. Równie istotną rolę odgrywają w jubilerstwie, gdzie dokładne oznaczenie zawartości złota lub innych metali szlachetnych decyduje o właściwej ocenie jakości i wartości wyrobu.
