Kontrola grubości powłok Inconel® na rurach – z zastosowaniem miernika DMP40
W produkcji komponentów dla energetyki i instalacji odzysku ciepła kontrola grubości powłok ochronnych ma kluczowe znaczenie dla trwałości i bezpieczeństwa eksploatacji. Dotyczy to w szczególności rur zabezpieczanych poprzez napawanie stopami niklu, takimi jak Inconel®.
W tym przypadku producent powłoki wdrożył miernik grubości serii DMP z sondą dedykowaną do badania grubości powłok napawanych, aby usprawnić kontrolę jakości już na etapie produkcji.
Kategorie
Baza wiedzyWyzwanie: dokładny pomiar grubości napoiny na rurach
Napawane powłoki Inconel® chronią rury przed korozją w ekstremalnych warunkach pracy – wysokiej temperaturze i agresywnym środowisku chemicznym.
Kluczowym wymogiem jest osiągnięcie powłoki o grubości ok. 2-3 mm
Producent potrzebował rozwiązania, które umożliwi:
- szybki i dokładny pomiar grubości powłoki,
- kontrolę jakości na dużej liczbie elementów,
- pomiary na powierzchniach cylindrycznych i chropowatych,
- eliminację błędów produkcyjnych już na wczesnym etapie.

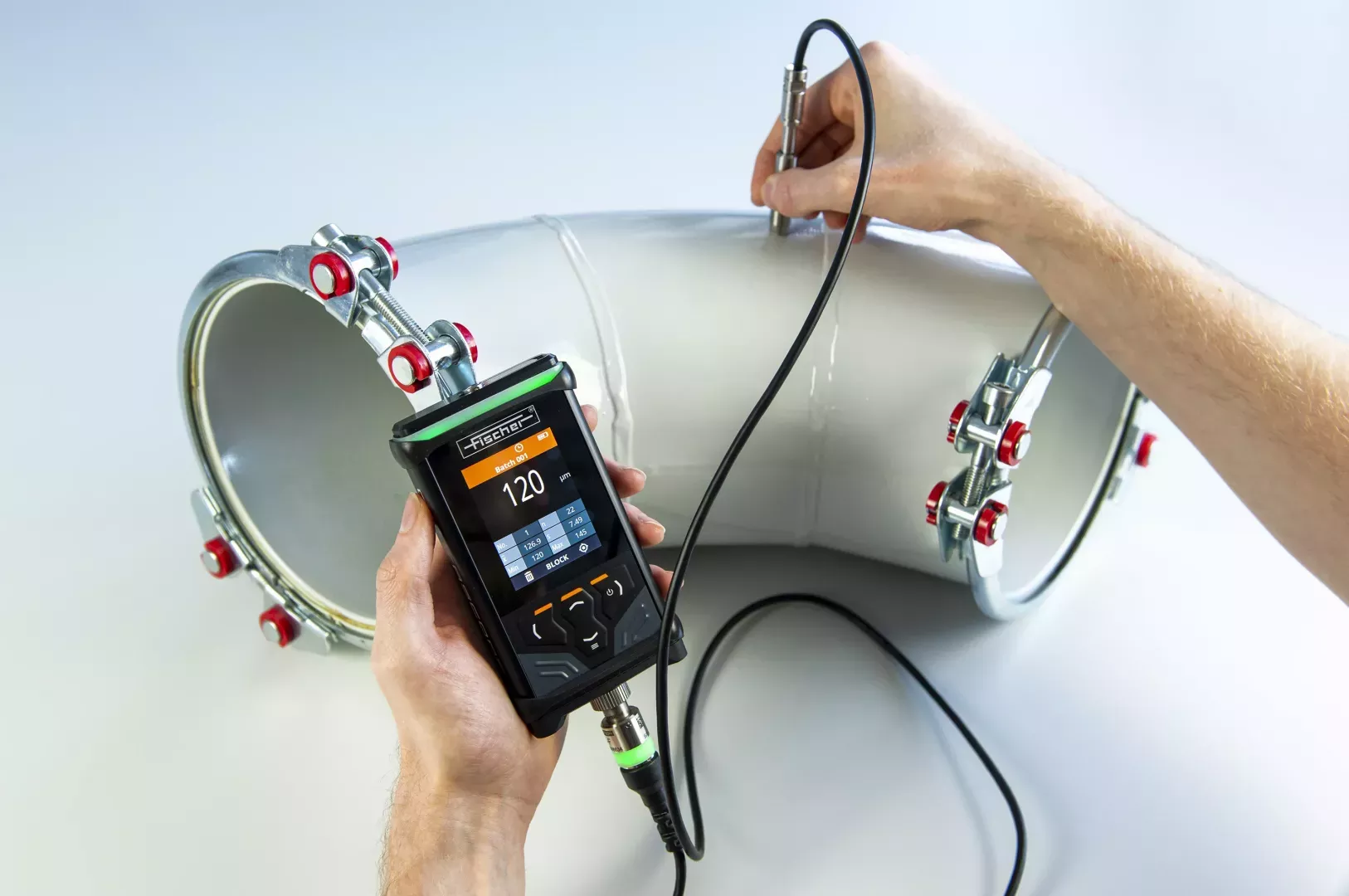

Rozwiązanie: miernik grubości powłok DMP40 z sondą D-F t5ro
Do kontroli jakości zastosowano miernik grubości powłok DMP40, należący do serii urządzeń z wymiennymi sondami, przeznaczonych do wymagających aplikacji przemysłowych.
Urządzenie wykorzystuje:
- metodę indukcji magnetycznej – idealną do pomiaru powłok nieferromagnetycznych (np. Inconel) na stali,
- sondę pomiarową D-F-t5ro dostosowaną do typowych geometrii napoin o zakresie pomiarowym do 5mm
Najważniejsze cechy rozwiązania:
- zakres pomiarowy do 5 mm,
- wysoka dokładność (do ok. 1,5%),
- możliwość pomiaru na:
1) powierzchniach po napawaniu,
2) elementach o złożonej geometrii, - szybkie pomiary bezpośrednio na produkcji,
- mobilność i łatwość obsługi.
Efekt: kontrola jakości w czasie rzeczywistym

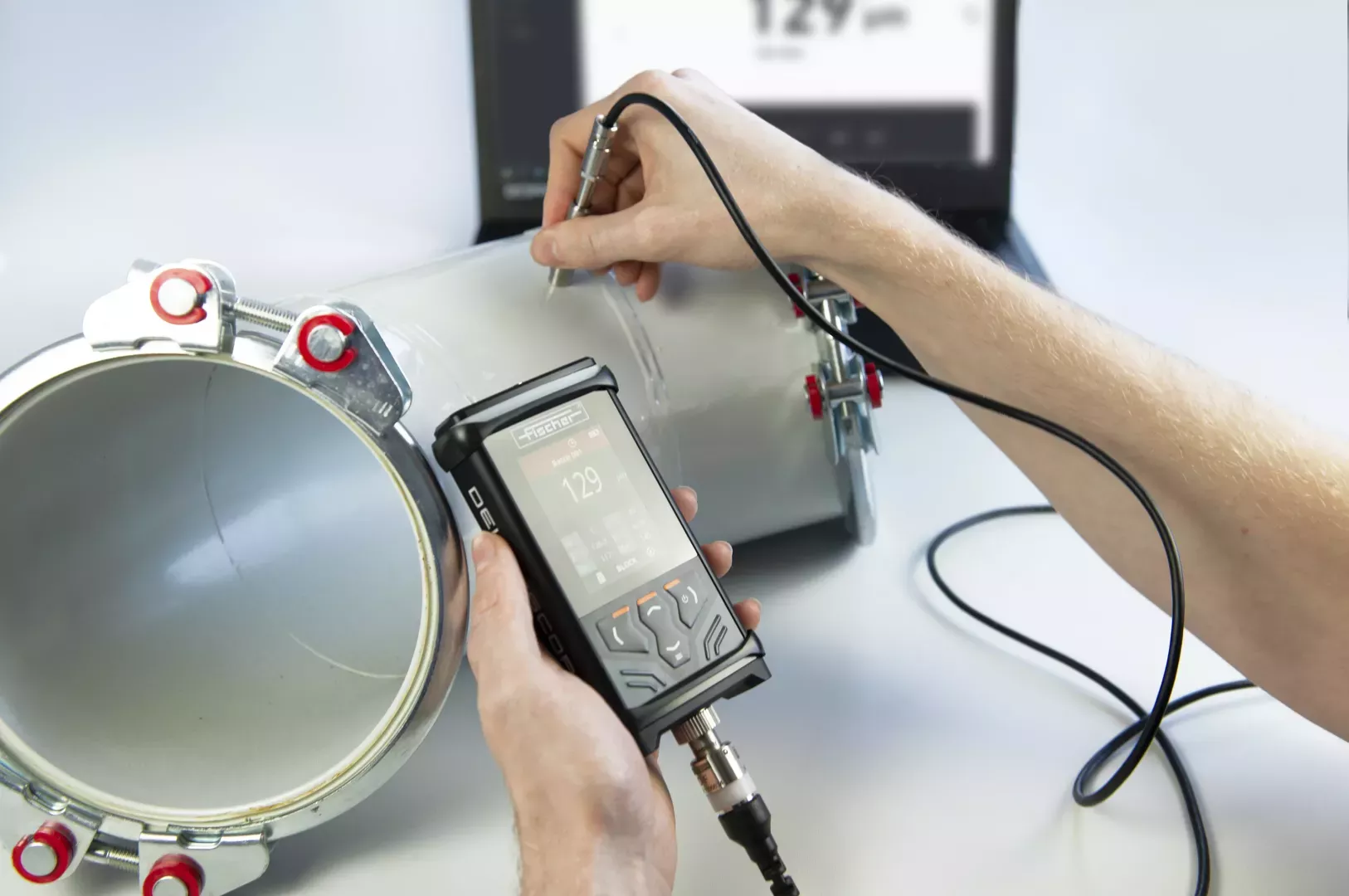

Wdrożenie miernika grubości powłok DMP40 pozwoliło przenieść kontrolę jakości bezpośrednio na linię produkcyjną.
Najważniejsze korzyści:
- Redukcja kosztów materiałowych- Brak konieczności „przewymiarowania” powłoki Inconel.
- Ograniczenie odrzutów i reklamacji- Błędy są wykrywane na bieżąco, a nie dopiero po zakończeniu produkcji.
- Szybszy proces kontroli jakości- Pomiar trwa sekundy i nie wymaga skomplikowanych procedur.

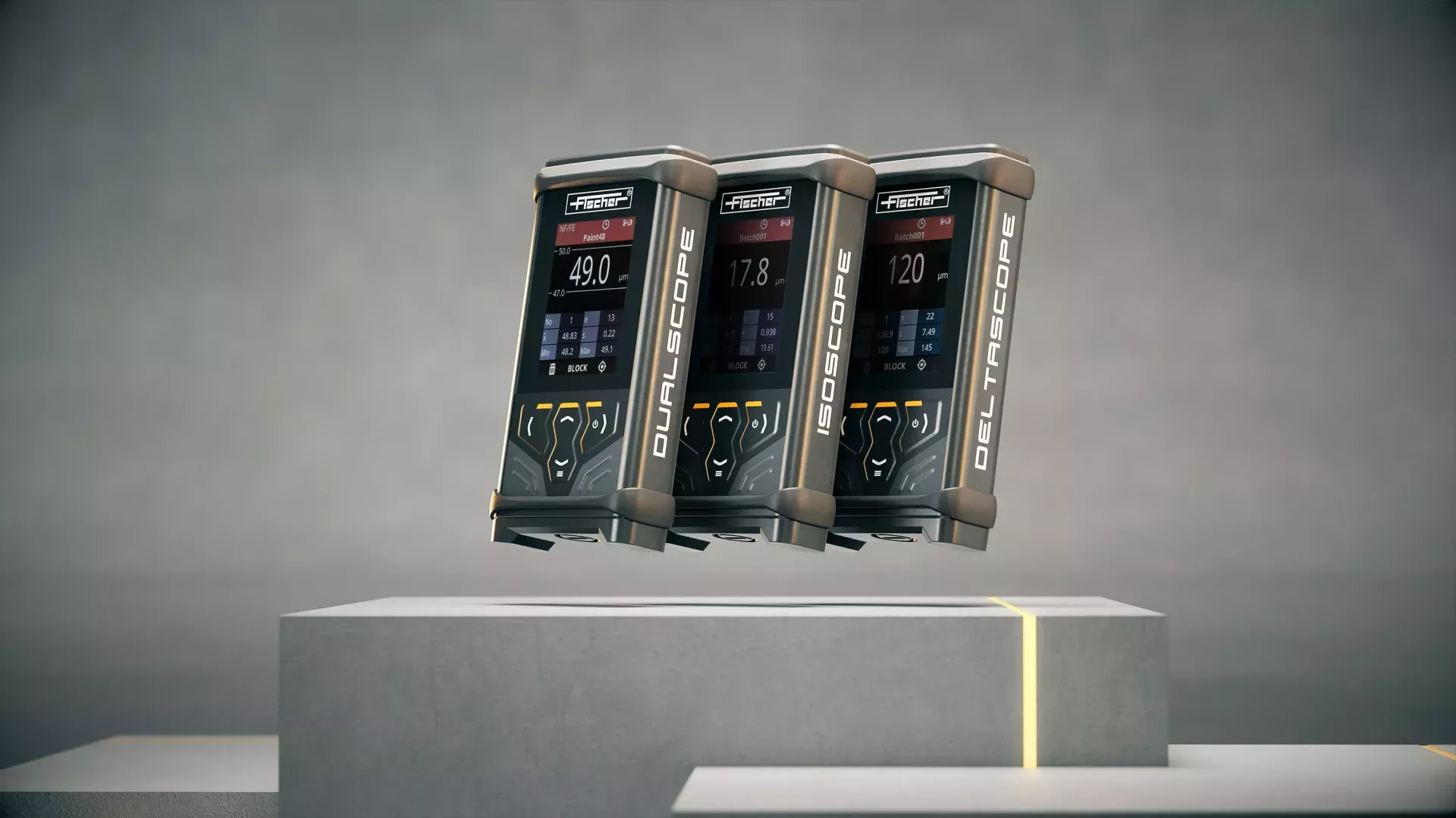

Dlaczego mierniki grubości powłok z serii DMP 30/40?
W aplikacjach takich jak napawanie powłok ochronnych kluczowe są:
- powtarzalność pomiarów,
- możliwość pracy w trudnych warunkach,
- dopasowanie sondy do konkretnego zastosowania,
- mobilność i szybkość działania.
Mierniki grubości powłok z wymiennymi sondami serii DMP 30/40 spełniają te wymagania, dlatego są szeroko stosowane w:
- energetyce,
- przemyśle ciężkim,
- produkcji komponentów odpornych na korozję.
Podsumowanie
Precyzyjny pomiar grubości powłok Inconel® to kluczowy element kontroli jakości w produkcji rur dla wymagających aplikacji przemysłowych.
Zastosowanie miernika DMP40 pozwala:
- zwiększyć jakość produkcji,
- ograniczyć koszty materiałowe,
- zminimalizować ryzyko awarii w przyszłej eksploatacji.
Sprawdź rozwiązanie dla Twojej aplikacji
Jeśli szukasz rozwiązania do:
- pomiaru grubości powłok na stali,
- kontroli napawania,
- pracy w wymagających warunkach przemysłowych,
zapoznaj się z możliwościami miernika grubości powłok DMP 40 a my pomożemy dobrać konfigurację dopasowaną do Twojej aplikacji.
-
