Jak badać twardość tworzyw sztucznych?
Badanie twardośći materiałów nie jest takie trudne, jak się wydaje. Po przeczytaniu tego artykułu będziesz o krok bliżej do zostania ekspertem w tej dziedzinie.
Kategorie
Baza wiedzyPodstawowe pojęcia
Durometr - to urządzenie do pomiaru twardości gumy, tworzyw sztucznych i innych materiałów niemetalicznych.
Twardość - to zdolność materiału do stawienia oporu wgłębnikowi o określonej geometrii penetrującego ten materiał pod znaną siłą.
Twardość Shore’a - jest własnością mechaniczną materiału, np. gumy. Firma Shore Instruments Co. skonstruowała pierwsze urządzenie do pomiaru metodą o nazwie pochodzącej od nazwy producenta.
Jakie materiały można mierzyć Durometrem?
Zakres stosowania ograniczają z jednej strony miękkie silikony, z drugiej natomiast twarde tworzywa polimerowe. Ważnym ograniczeniem jest również geometria próbki, ze szczególnym uwzględnieniem grubości.
Jaką metodę Shore’a zastosować do określonego materiału i aplikacji?
| Metoda A: | Miękkie gumy, elastometry, gumy naturalne... |
| Metoda D: | Twarde gumy, twarde termoplasty… |
| Metoda AO: | Pianki, kierownice samochodowe, panele wewnętrzne… |
| Metoda B: | Twarde elastometry, których twardość zawiera się między metodą Shore D i Shore A |
| Metoda C: | Elastomery o średniej twardości… |
| Metoda DO | Granulaty, zwoje tekstylne… |
| Metoda O: | Miękkie elastometry, zwoje tekstylne… |
| Metoda OO: | Pianki, gumy spienione, żele… |

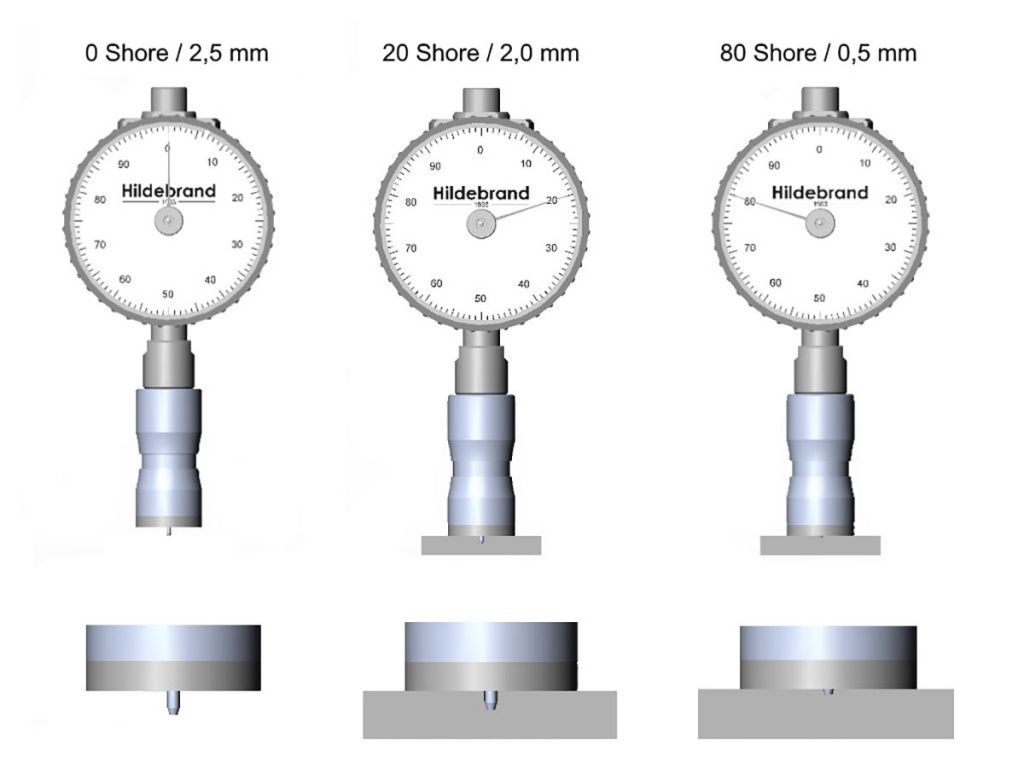

Jak głębokość wgłębnika penetruje materiał?
Maksymalne przemieszczenie wgłębnika od powierzchni kontaktu przy odczycie równym 0 wynosi 2,5 mm*. Oznacza to, że próba pomiaru twardości wyszlifowanej płyty stalowej daje odczyt równy 100 jednostkom, co odpowiada zerowej penetracji materiału.
* Wyjątek stanowi skala Asker C = 2,54 mm
Jaki kształt ma wgłębnik durometru?
| Durometr A i C: | ø0,79 mm / 35° / ø1,25 |
| Durometr D i B: | R0,1 / 30° / ø1,25 |
| Durometr AO: | ø5 mm |
| Durometr Asker C: | ø5,08 mm |
| Durometr DO, O i OO: | ø2,38 mm |
Jaką maksymalną siłę aplikuje wgłębnik na materiał (przy 100 Sh)?
| Durometr OO: | 1,11 N |
| Durometr A, AO, B i O: | 8,05 N |
| Durometr Asker C: | 8,39 N |
| Durometr D, C i DO: | 44,5 N |
Każdy durometr/twardościomierz posiada co najmniej jedną sprężynę. Służy ona do wytworzenia siły zgodnie z prawem Hooka (Sir Rober Hook). Każdej penetracji odpowiada siła nacisku na wgłębnik.
W jakim zakresie można używać durometrów?
Zakres pomiarowy durometru wynosi 0-100 jednostek. Nie powinno się wykonywać pomiarów w zakresie początkowym (0-10 jednostek) i na końcu skali (90-100 jednostek). Materiał o twardości poza zakresem 10-90 jednostek wymaga użycia innej skali Shore’a, czyli innego durometru.
Jakiej grubości materiału wymaga się do pomiaru twardości?
Minimalna grubość próbki to 6 mm przy czym wartość tę można uzyskać składając maksymalnie z próbki o minimalnej grubości 2 mm każda. Jeśli grubość materiału wynosi 1,5 mm, nie można mierzyć jego twardości durometrem. Z uwagi na zakres przemieszczenia wgłębnika równy 2,5 mm pomiar materiałów o małej grubości jest obarczony trudną do oszacowania niepewnością pochodzącą od wpływu podłoża.
Jak długo powinien trwać pomiar twardości?
Czas pomiaru zaczyna się z chwilą kontaktu stopy – a nie wgłębnika – durometru z powierzchnią badanego materiału i jest on określony w normach. Oznacza to, że nie powinno się porównywać wyników uzyskanych metodami opisanymi w różnych normach.
Przykład:
| Norma | ASTM D 2240 (Durometr A) | ISO 7619-1 (Durometr A) |
| Czas pomiaru, s | 1 | 3 |
Wyniki pomiaru metodą amerykańska (ASTM D 2240) są wyższe niż wyniki uzyskane porównywalną metodą międzynarodową (ISO 7619-1). Według ISO 7619-1 wgłębnik ma więcej czasu na penetrację materiału. Jeśli zachodzi potrzeba porównania wyników, czas pomiaru powinien być taki sam.
-
Metoda Rockwella – czym jest i gdzie jest stosowana?Artykuł naukowy10 minutKontrola twardości ciał stałych jest niezbędna w branży związanej z obróbką metali i stanowi jeden z najważniejszych procesów diagnostycznych. Dlaczego te analizy są tak istotne? Z punktu widzenia inżynieryjnego i technologicznego pozwalają właściwie dobrać narzędzia do obróbki tworzyw oraz przewidzieć trwałość i wytrzymałość gotowych produktów. Tu szczególne znaczenie mają pomiary twardości materiałów, które bazują na skali opracowanej w ramach metody Rockwella – rozwiązania powszechnie uznawanego w przemyśle za standard oceny twardości metali. Przejdź do dalszej części tekstu i dowiedz się, czym jest, a także gdzie znalazł zastosowanie pomiar tą metodą.
-
Skala Vickersa – czym jest i gdzie jest wykorzystywana?Artykuł naukowy10 minutW 1924 roku inżynierowie Smith i Sandland z firmy Vickers Ltd. zaproponowali nową metodę pomiaru twardości materiałów jako odpowiedź na ograniczenia techniki Brinella. Dzięki swojej uniwersalności – wynik nie zależy od wielkości wgłębnika, a pomiar można przeprowadzać na dowolnych materiałach – rozwiązanie to szybko zdobyło uznanie. Metoda Vickersa okazała się wygodniejsza i wszechstronniejsza w porównaniu z innymi systemami oceny twardości.
-
Twardość Brinella – co to za metoda badania i gdzie się ją stosuje?Artykuł naukowy10 minutTwardość to zdolność materiału do przeciwstawiania się trwałemu odkształceniu pod wpływem działania wgłębnika lub ścierania. Pomiary twardości cenione są za szybkość i prostotę – deformacje próbki są minimalne, a badanie można wykonywać na gotowych elementach.
-
Pomiary twardości - poradnikPoradnik15 minutPośród wszystkich pomiarów przeprowadzanych w przedsiębiorstwach produkcyjnych, badania twardości należą do najbardziej zróżnicowanych. Pomiary mogą być wykonywane pod obciążeniem od 3000 kp (29430 N) aż do kilkuset lub ledwie kilku gramów (laboratoria). Z jednej strony badana jest twardość ciężkich odlewów, a z drugiej cześci zegarkwów, z kolei zakres materiałów obejmuje przedmioty wykonane z najtwardszych spieków jak i z miękkich stopów.
-
Twardościomierz automatyczny - AT350 Ernst- Zmotoryzowane obciążenie – szybkie i wydajne wykonanie do 1000 pomiarów na godzinę.
- Unikalny zacisk – redukuje wpływ odkształceń i błędów przy pozycjonowaniu.
- Wysoka powtarzalność – zapewnia precyzyjne i wiarygodne wyniki pomiarów.
Twardościomierz automatyczny - TWIN X Ernst- Zmotoryzowany cykl pomiarowy – możliwość wykonania nawet 1000 pomiarów na godzinę.
- Mechanizm kompensacji ugięcia – zapewnia precyzyjne pomiary, niezależnie od odkształceń próbki.
- Automatyczne wybieranie obciążenia i metody – ułatwia obsługę i przyspiesza proces pomiarowy.
Przenośny bezprzewodowy twardościomierz e-handy Ernst- Pomiar twardości w trudno dostępnych miejscach – bez potrzeby przecinania czy specjalnego przygotowania próbki.
- Nieniszcząca metoda ESATEST – ślad po pomiarze jest praktycznie niewidoczny.
- Bezprzewodowy przesył danych do tabletu – wygodne zarządzanie wynikami i dokumentacją.
Stacjonarny twardościomierz AT130D Ernst- Pierścień referencyjny – zwiększa dokładność i ułatwia mocowanie próbki.
- Niewrażliwość na odkształcenia i błędy pozycjonowania – dzięki unikalnemu mechanizmowi zaciskowemu.
- Szybka i intuicyjna obsługa – z pamięcią wyników i polskojęzycznym interfejsem dotykowym (model AT250D).
Nowość

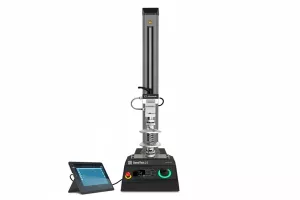

Skomputeryzowany statyw do pomiaru siły OmniTest- Możliwość testowania szerokiego zakresu materiałów, takich jak metale, polimery, kompozyty, tkaniny, szkło czy ceramika.
