Endoskopy przemysłowe – zastosowanie i znaczenie w nowoczesnym przemyśle

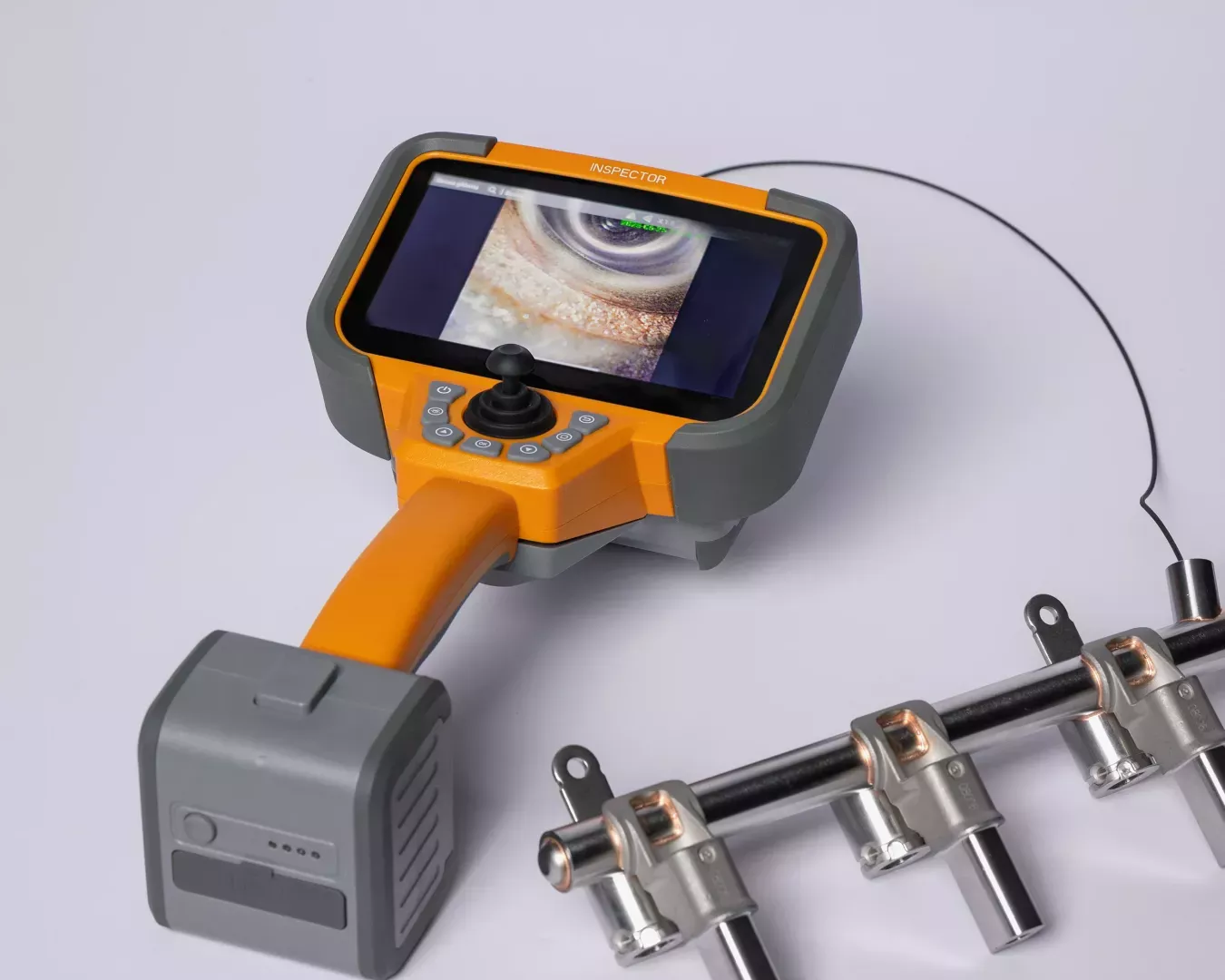

Endoskopy przemysłowe (boroskopy, videoskopy) to zaawansowane narzędzia inspekcyjne umożliwiające kontrolę wizualną trudno dostępnych miejsc bez konieczności demontażu wykorzystywane w nieniszczących badaniach wizualnych (NDT).
Kategorie
Baza wiedzyDzięki nim możliwe jest szybkie wykrywanie defektów, ocena zużycia komponentów oraz weryfikacja jakości wykonania w procesie produkcji i eksploatacji. Ich podstawową funkcją jest rozszerzenie pola widzenia operatora oraz dostarczenie obrazu w czasie rzeczywistym w trudno dostępnych przestrzeniach.
Ich rola stale rośnie wraz z wymaganiami dotyczącymi niezawodności, bezpieczeństwa i optymalizacji kosztów utrzymania ruchu.

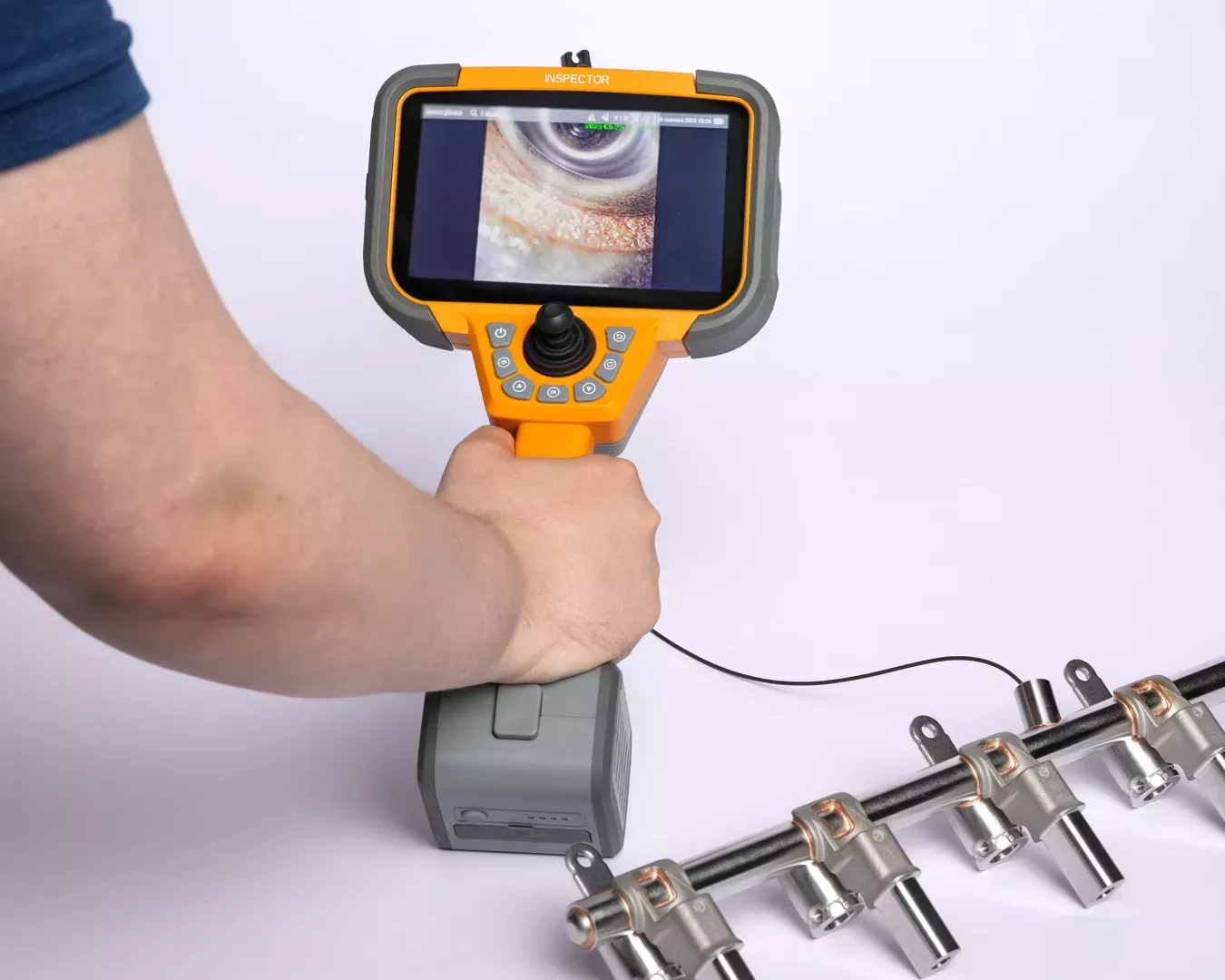

Typowy endoskop przemysłowy składa się z:
- sondy (sztywnej lub giętkiej) z kamerą na końcu,
- źródła światła LED zapewniającego widoczność w zamkniętych przestrzeniach,
- jednostki sterującej i wyświetlacza.
Nowoczesne videoskopy wykorzystują cyfrowe przetworniki obrazu (np. CMOS), co pozwala uzyskać obraz w wysokiej rozdzielczości i analizować go w czasie rzeczywistym.
Zastosowanie w kluczowych gałęziach przemysłu
Przemysł lotniczy
To jeden z najbardziej wymagających obszarów zastosowań.
Typowe zastosowania:
- inspekcja turbin i silników odrzutowych,
- kontrola łopatek sprężarek i turbin,
- ocena komór spalania,
- wykrywanie mikropęknięć i nadpaleń.
Dlaczego endoskopy są kluczowe:
- brak możliwości demontażu silnika przy każdej kontroli,
- konieczność wykrywania bardzo małych defektów,
- wysokie wymagania bezpieczeństwa.
Przemysł maszynowy
Endoskopy są wykorzystywane zarówno w produkcji, jak i serwisie.
Zastosowania:
- kontrola odlewów i spoin,
- inspekcja przekładni i łożysk,
- ocena jakości obróbki (np. otworów, kanałów),
- kontrola wnętrza maszyn bez ich rozbierania.
Korzyści:
- skrócenie przestojów,
- eliminacja kosztownych demontaży,
- szybka diagnostyka usterek.
Energetyka
Szczególnie ważna w elektrowniach konwencjonalnych i odnawialnych.
Zastosowania:
- inspekcja turbin parowych i gazowych,
- kontrola kotłów i wymienników ciepła,
- ocena stanu rur i instalacji,
- wykrywanie korozji i osadów.
Znaczenie:
- zapobieganie awariom krytycznym,
- planowanie remontów,
- zwiększenie efektywności instalacji.
Automotive
Branża motoryzacyjna wykorzystuje endoskopy zarówno w produkcji, jak i serwisie.
Zastosowania:
- kontrola silników (cylindry, zawory),
- inspekcja układów dolotowych i wydechowych,
- kontrola jakości odlewów bloków silnika,
- diagnostyka bez demontażu.
Przykłady:

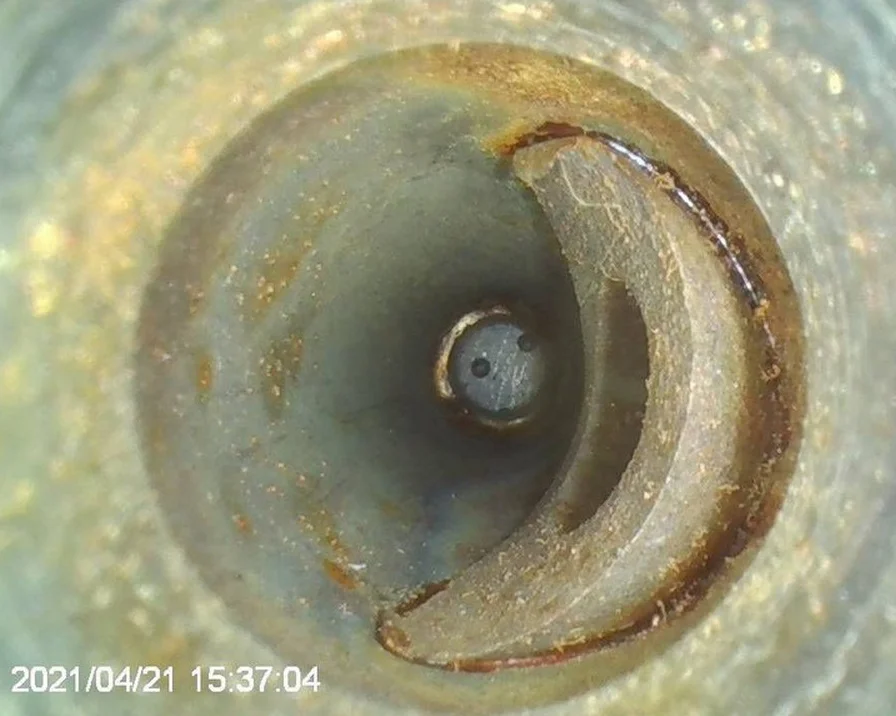

- wykrycie zarysowań cylindra,
- ocena nagaru,
- kontrola montażu elementów.
Kontrola jakości – kluczowe aspekty
Endoskopy przemysłowe odgrywają ogromną rolę w kontroli jakości, szczególnie w trzech obszarach:
Współpraca elementów
Kontrola:
- dopasowania części
- luzów montażowych
- osiowości
Przykład:
- ocena współpracy kół zębatych w przekładni
Zużycie
Możliwe jest monitorowanie:
- ścierania powierzchni
- erozji materiału
- korozji
Typowe objawy:
- zmiana koloru powierzchni
- ubytki materiału
- wygładzenie lub zatarcia
Defekty i uszkodzenia
Endoskopy pozwalają wykrywać:

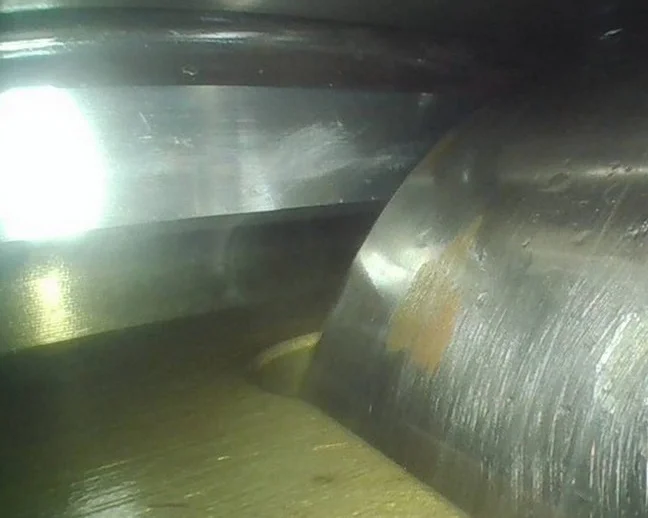

- pęknięcia
- wtrącenia materiałowe
- nadpalenia
- deformacje
- zanieczyszczenia
Największa zaleta:
- wykrycie problemu na bardzo wczesnym etapie
Kluczowe zalety stosowania endoskopów
- brak konieczności demontażu,
- szybka diagnostyka,
- redukcja kosztów serwisu,
- zwiększenie bezpieczeństwa,
- dokumentacja (zdjęcia, wideo).
Poradnik – jak dobrać endoskop przemysłowy
Dobór odpowiedniego urządzenia ma kluczowe znaczenie dla skuteczności inspekcji a także dalszego raportowania znalezionych wad i niezgodności.
Najważniejsze elementy na jakie należy zwrócić uwagę przy doborze endoskopu to:
a) Średnica sondy
- 2–4 mm → bardzo ciasne przestrzenie
- 4–6 mm → uniwersalne zastosowania
- 6–8 mm → większe przestrzenie
Im mniejsza średnica, tym mniej elementów może znaleźć się w jej wnętrzu co bezpośrednio przekłada się na możliwość artykulacji czy rozdzielczość układu optycznego.
b) Długość sondy
- do 1 m → inspekcja małych elementów
- 1–3 m → standard przemysłowy
- powyżej 3 m → specjalistyczne zastosowania
c) Jakość obrazu
Kluczowe parametry:
- rozdzielczość (HD / Full HD)
- jasność diod LED
- czułość kamery
- ilość i położenie kamer
- układ oczyszczania optyki
d) Sterowanie końcówką (artykulacja)
Rodzaje:
- brak sterowania (sztywne)
- 2-kierunkowe
- 4-kierunkowe (najlepsze)
Do skomplikowanych geometrii konieczne sterowanie 4 kierunkowe umożliwiające przejście prze skompilowane układy.
e) Oświetlenie
- wbudowane LED
- regulacja jasności
- równomierność oświetlenia
- barwa światła
- różne rodzaje oświetlenia np. UV
f) Pole widzenia i kąt obserwacji
- 0° – widok na wprost
- 90° – widok boczny
- szeroki kąt (np. 120°)
g) Rejestracja danych
- zdjęcia (format zapisu, rozdzielczość)
- nagrania wideo (możliwość dodania komentarza)
- możliwość eksportu (wysyłka bezpośrednio z urządzenia, zapis na nośniki wymienne)
- transmisja na żywo
h) Odporność i środowisko pracy
- odporność na temperaturę
- szczelność (IP67/IP68)
- odporność chemiczna
i) Ergonomia i mobilność
- waga urządzenia
- czas pracy baterii
- intuicyjność obsługi (interfejs w języku polskim, ekran dotykowy)
Podsumowanie
Endoskopy przemysłowe to dziś jedno z najważniejszych narzędzi diagnostycznych w przemyśle.
Umożliwiają:
- kontrolę jakości na najwyższym poziomie
- wczesne wykrywanie defektów
- optymalizację kosztów serwisu
- zwiększenie bezpieczeństwa pracy
Ich znaczenie będzie rosło wraz z rozwojem technologii oraz automatyzacji procesów produkcyjnych.
-
