Skraca drogę od fizycznego detalu do modelu CAD, który można modyfikować, dokumentować i wykorzystać w projektowaniu lub wytwarzaniu addytywnym.

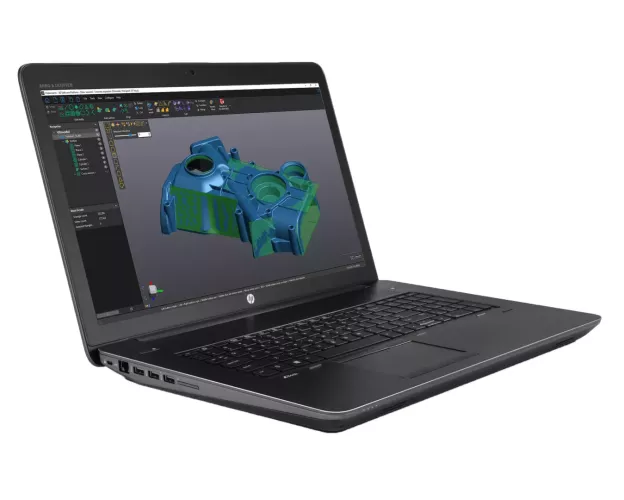

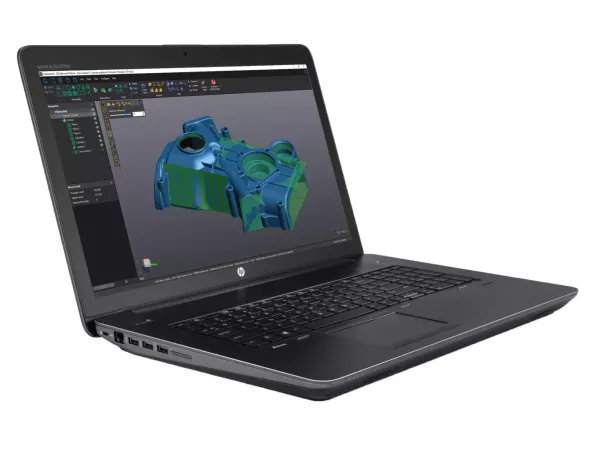

Dedykowane oprogramowanie Creaform Scan-to-CAD

Scan-to-CAD to narzędzie dla inżynierów i projektantów zajmujących się inżynierią odwrotną, rozwojem produktu i przygotowaniem druku 3D. Umożliwia przejście od skanu 3D do modelu CAD opartego na powierzchniach lub bryłach, gotowego do dalszej obróbki w systemach CAD.

Skraca drogę od fizycznego detalu do modelu CAD, który można modyfikować, dokumentować i wykorzystać w projektowaniu lub wytwarzaniu addytywnym.
Umożliwia szybkie odtwarzanie geometrii części bez dokumentacji, prototypów lub narzędzi, ograniczając ręczne modelowanie od zera.

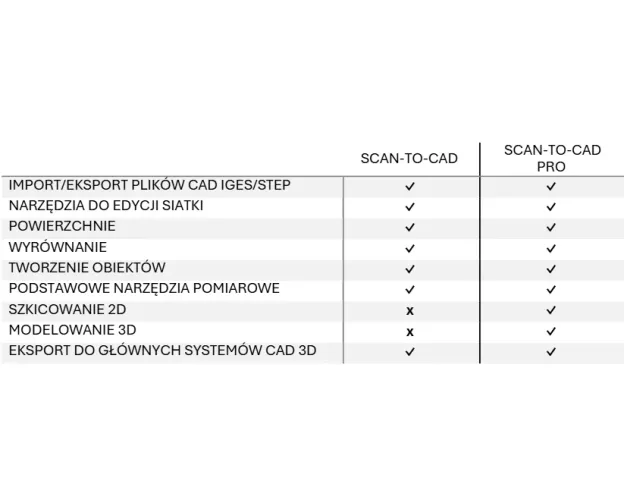

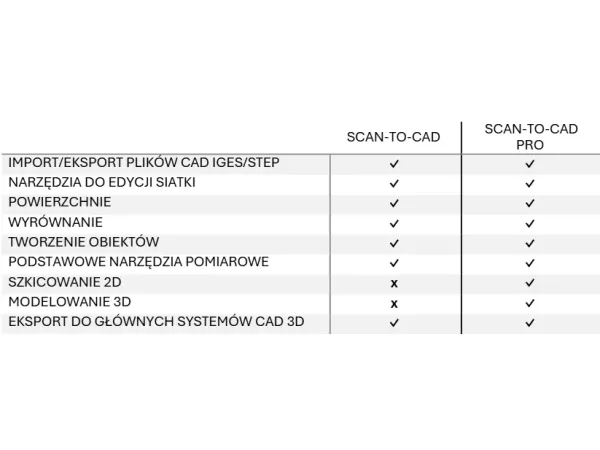

Możliwości Creaform Scan-to-CAD

Scan-to-CAD pozwala importować i przygotowywać siatki STL/OBJ, definiować układ współrzędnych, tworzyć elementy geometryczne oraz generować powierzchnie NURBS i modele CAD dopasowane do skanu. Oprogramowanie obejmuje cały proces inżynierii odwrotnej – od „surowej” siatki po eksport gotowej geometrii do systemów CAD.

Umożliwia szybkie odtwarzanie geometrii części bez dokumentacji, prototypów lub narzędzi, ograniczając ręczne modelowanie od zera.

Najważniejsze funkcje:

  • Import siatek trójkątów w formatach STL i OBJ z różnych systemów skanowania 3D.
  • Narzędzia do edycji, oczyszczania i naprawy siatki trójkątów.

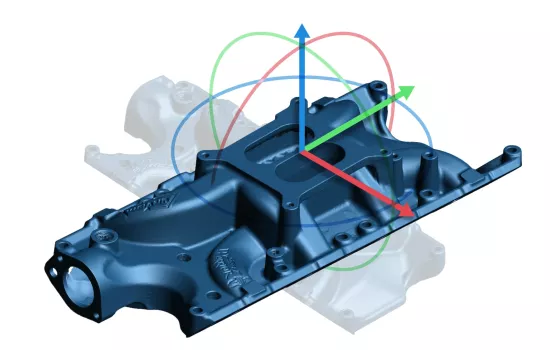

  • Ustawianie układu współrzędnych i baz odniesienia bezpośrednio na skanie.
  • Generowanie i edycja elementów geometrycznych 2D i 3D na siatce (linie, łuki, powierzchnie bazowe).
  • Manualne i automatyczne generowanie powierzchni NURBS dopasowanych do geometrii skanu 3D.
  • Tworzenie parametrycznych modeli CAD lub modeli typu „łaty” z zachowaniem ciągłości geometrycznej.
  • Analiza odchyłek między skanem a geometrią odniesienia w postaci kolorowych map.
  • Bezpośredni eksport geometrii do SolidWorks, Inventora, Fusion 360 i Solid Edge z pełną historią operacji.
  • Eksport krzywych przekrojów w formacie DXF oraz powierzchni CAD w neutralnych formatach IGES i STEP.

Możliwości

  • Przygotowanie siatki skanu 3D

    Scan-to-CAD pozwala importować, czyścić i naprawiać siatki STL/OBJ bezpośrednio po skanowaniu 3D.

    Inżynier szybko usuwa szumy, dziury i artefakty pomiarowe, zanim przejdzie do właściwego modelowania.

    Szczegóły

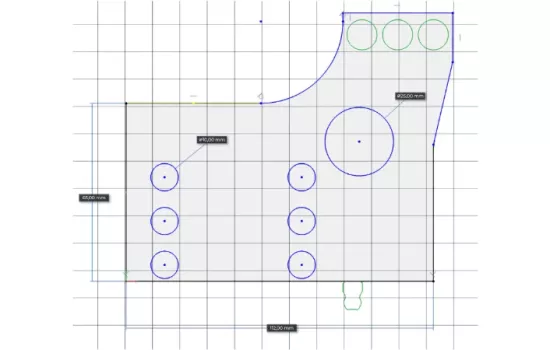

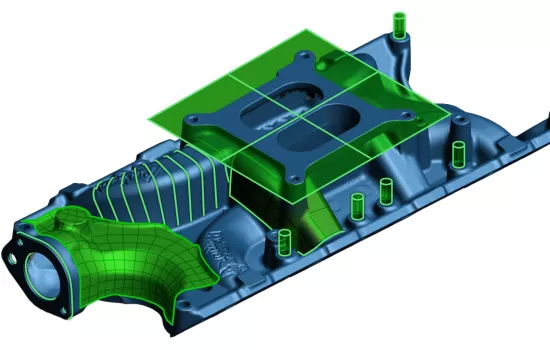

  • Geometria i przekroje na skanie

    Oprogramowanie umożliwia tworzenie elementów geometrycznych 2D/3D oraz przekrojów bezpośrednio na siatce trójkątów.

    Można łatwo wyznaczyć osie, płaszczyzny bazowe, otwory i profile, które później stanowią podstawę modelu CAD.

    Szczegóły
  • Powierzchnie NURBS dopasowane do skanu

    Scan-to-CAD generuje powierzchnie NURBS ręcznie lub automatycznie, dopasowując je do geometrii skanu 3D.

    Pozwala to wiernie odtworzyć zarówno proste, jak i swobodnie kształtowane powierzchnie detalu. Inżynier może kontrolować gęstość i podział powierzchni, tak aby ułatwić późniejsze modyfikacje w systemie CAD.

    Szczegóły

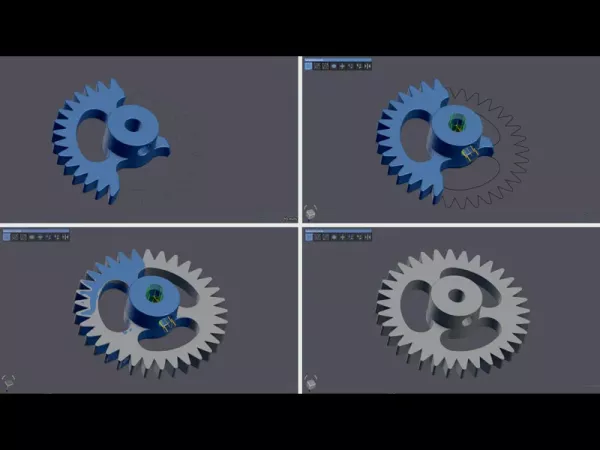

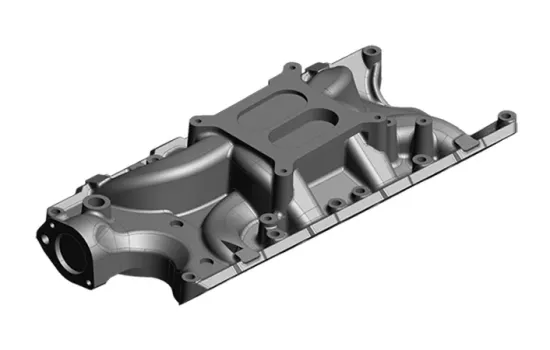

  • Modele CAD gotowe do edycji

    Oprogramowanie tworzy parametryczne modele CAD lub modele w postaci zestawu łat z zachowaniem ciągłości geometrycznej.

    Powstały model może być dalej rozwijany w klasycznym systemie CAD – modyfikowany, wymiarowany i wykorzystywany do przygotowania dokumentacji technicznej.

    Szczegóły
  • Integracja z systemami CAD

    Scan-to-CAD eksportuje geometrię bezpośrednio do SolidWorks, Inventora, Fusion 360 i Solid Edge z zachowaniem historii operacji oraz do neutralnych formatów IGES/STEP.

    Nie ma potrzeby ręcznego odtwarzania modelu w docelowym systemie – gotowa geometria trafia prosto do środowiska CAD używanego w firmie. Zmniejsza to ryzyko błędów i oszczędza czas zespołu projektowego.

    Szczegóły
  • Analiza odchyłek skan–model

    Scan-to-CAD przedstawia odchyłki między skanem a geometrią odniesienia w postaci kolorowych map.

    Pozwala to szybko ocenić, gdzie część różni się od założonej geometrii, np. na skutek zużycia, napraw lub zmian procesu. Inżynier może od razu wskazać obszary wymagające korekty narzędzia lub modelu CAD.

    Szczegóły
  • Analiza odchyłek skan–model

    Scan-to-CAD przedstawia odchyłki między skanem a geometrią odniesienia w postaci kolorowych map.

    Pozwala to szybko ocenić, gdzie część różni się od założonej geometrii, np. na skutek zużycia, napraw lub zmian procesu. Inżynier może od razu wskazać obszary wymagające korekty narzędzia lub modelu CAD.

    Szczegóły
