Oprogramowanie do analizy powierzchni 3D IF-MeasureSuite
IF-MeasureSuite to środowisko pomiarowe dla systemów Alicona, które łączy akwizycję danych 3D, moduły analizy profilu i powierzchni oraz narzędzia raportowania. Umożliwia szybkie i powtarzalne pomiary chropowatości, kształtu i topografii 3D zgodnie z normami ISO i ASME.
IF-MeasureSuite jest przeznaczone dla użytkowników systemów Alicona, którzy mierzą geometrię i chropowatość powierzchni 3D w laboratorium i w pobliżu produkcji. W jednym środowisku pozwala sterować akwizycją, analizować dane 3D i przygotowywać raporty dla działu jakości oraz R&D.

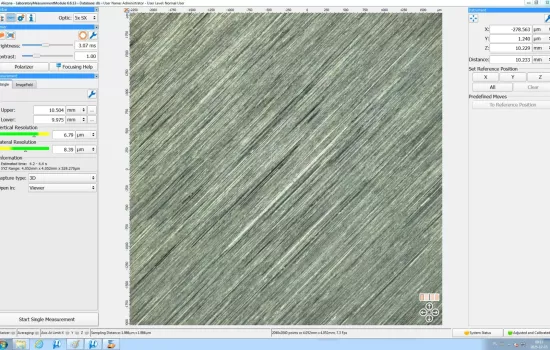

Oprogramowanie obsługuje zaawansowane pomiary cech i powierzchni 3D, w tym chropowatości, falistości, kształtu, topografii i objętości, z wykorzystaniem dedykowanych modułów pomiarowych. IF-MeasureSuite jest zintegrowane z MOTIF Laboratory Measurement Module, który wspiera zbieranie dużych zbiorów danych 3D, szacowanie niepewności oraz zarządzanie parametrami akwizycji, takimi jak światło, kontrast czy gęstość punktów.
Moduł Profile Roughness Measurement umożliwia obliczanie parametrów chropowatości i falistości na profilu wyodrębnionym z danych 3D, zgodnie z normami ISO 4287 i ISO 4288.
Pozwala przenieść klasyczną analizę chropowatości z profilometru stykowego do środowiska optycznego 3D, bez utraty zgodności z obowiązującymi normami.

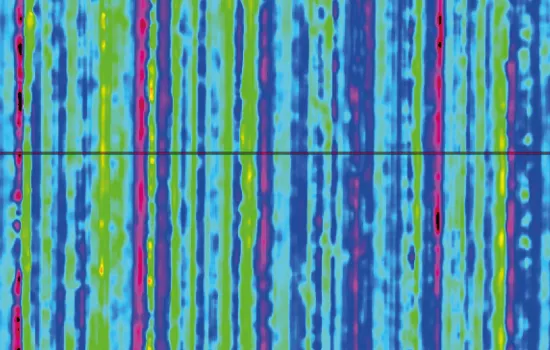

Surface Texture Measurement służy do pomiaru parametrów nierówności powierzchni zgodnie z ISO 25178 i ASME B46, obejmując parametry 3D, krzywą udziału materiałowego oraz analizy widmowe i korelacyjne.
Daje pełny obraz tekstury powierzchni – nie tylko wzdłuż pojedynczej linii, ale na całym obszarze pomiaru.

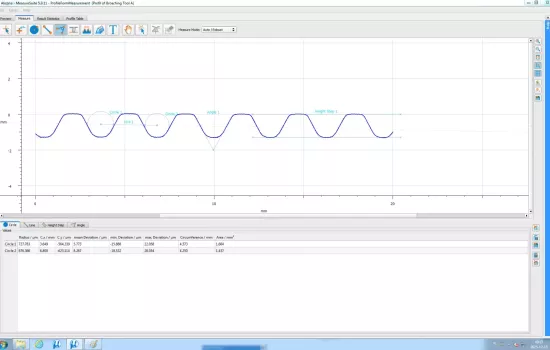

Moduły Profile Form Measurement i Contour Measurement umożliwiają wyodrębnienie profilu z danych 3D i pomiar zarysu oraz cech geometrycznych takich jak promienie, średnice, kąty, wysokości i odległości.
Możesz traktować dane optyczne jak „wirtualny projektor profilowy” czy maszynę konturową, bez konieczności dodatkowego sprzętu.

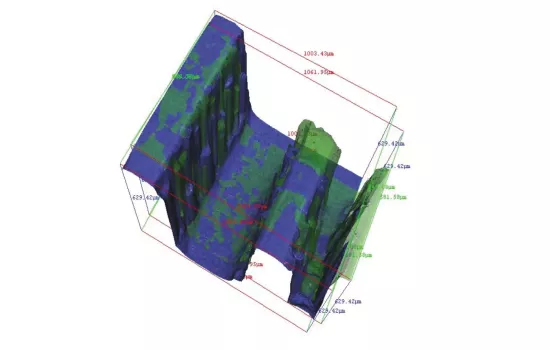

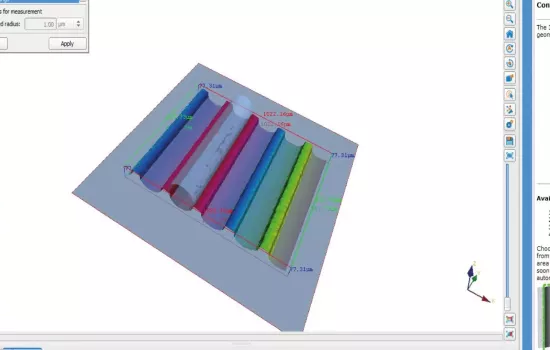

3D Form Measurement pozwala mierzyć regularne kształty 3D, takie jak płaszczyzna, walec, stożek czy kula, oraz obliczać odchyłkę od idealnej geometrii lub zaimportowanego modelu 3D.
Umożliwia to przejście od „wizualnej” oceny powierzchni do liczbowej oceny formy zgodnie z wymaganiami rysunku i GD&T.
Difference Measurement służy do porównywania dwóch zestawów danych 3D i obliczania odchyłek względem wartości nominalnych, z różnymi trybami wizualizacji różnic.
Możesz szybko zobaczyć, gdzie i o ile część różni się od modelu odniesienia – np. nowej partii względem wzorca, przed i po zużyciu czy przed i po procesie poprawkowym.
Volume Measurement pozwala obliczać objętość całego zaznaczonego elementu, wgłębień (pustek) lub wzniesień (nadmiaru materiału) na podstawie powierzchni 3D.
Ułatwia ilościową ocenę takich cech jak pojemność kieszeni smarnych, objętość nadlewu, ilość nałożonej powłoki czy wielkość ubytków materiału.
