Oprogramowanie do kontroli jakości PolyWorks Inspector
PolyWorks Inspector to zaawansowane oprogramowanie pomiarowe dla metrologii przemysłowej, pracujące w czasie rzeczywistym ze skanerami optycznymi, urządzeniami stykowymi oraz maszynami CMM.
PolyWorks Inspector to uniwersalne oprogramowanie 3D do kontroli wymiarowej i analizy danych pomiarowych, przeznaczone dla metrologów oraz inżynierów jakości. Umożliwia prowadzenie pomiarów w czasie rzeczywistym z wykorzystaniem skanerów optycznych, urządzeń stykowych i współrzędnościowych maszyn pomiarowych CMM w całym cyklu produkcji i montażu.

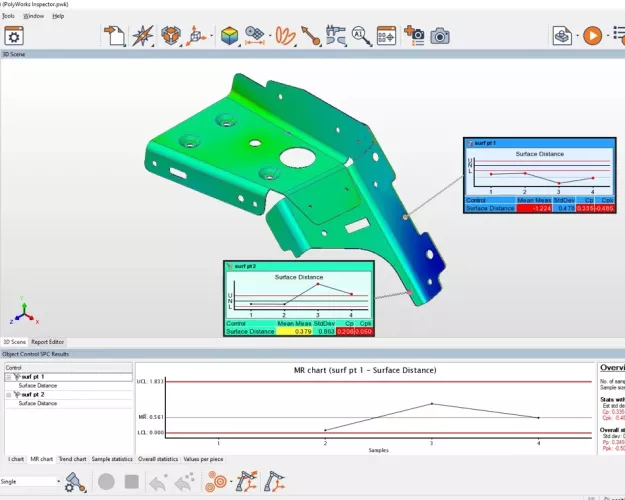

PolyWorks Inspector umożliwia porównanie chmur punktów i skanów 3D z modelami CAD lub danymi referencyjnymi, generowanie map odchyłek oraz pełne pomiary 2D/3D. Zapewnia kontrolę geometrii kształtu i położenia zgodnie z normami ISO i ASME, raportowanie oraz statystyczną kontrolę procesu SPC dla serii części.
PolyWorks Inspector realizuje pomiary w czasie rzeczywistym z wykorzystaniem skanerów optycznych, urządzeń stykowych i CMM.
Problemy produkcyjne i montażowe są wykrywane na etapie pomiaru, a nie dopiero po wyjściu partii z linii. Pozwala to szybciej korygować proces, ograniczyć ilość braków i zmniejszyć koszty przeróbek. Ten sam system pomiarowy może obsługiwać zarówno kontrolę pierwszej sztuki, jak i bieżącą kontrolę w serii.

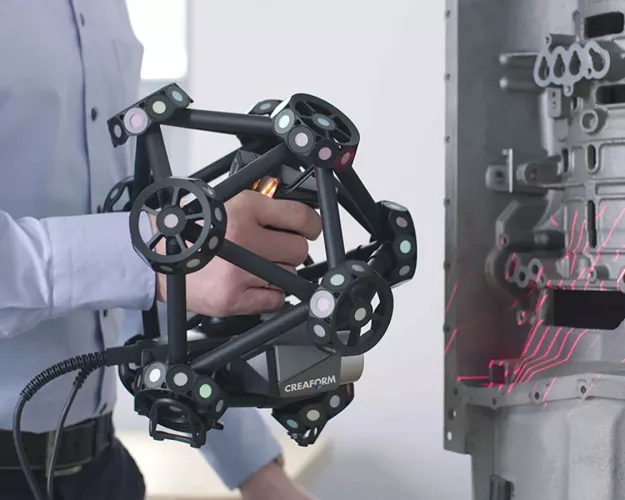

Interfejs i wtyczki sprzętowe PolyWorks Inspector obsługują różne skanery 3D i urządzenia pomiarowe, w tym skanery Creaform i OTTO Vision.
Nie trzeba utrzymywać osobnego oprogramowania dla każdego typu urządzenia – wszystkie pomiary trafiają do jednej platformy. Upraszcza to pracę metrologów, zmniejsza koszty szkoleń oraz licencji, a także ułatwia standaryzację raportów.
Oprogramowanie oferuje najlepsze dopasowanie do powierzchni lub konturu, bazowanie na elementach geometrycznych, RPS oraz wirtualne sprawdziany.
Użytkownik może dobrać metodę wyrównania do konkretnej części, tolerancji i warunków mocowania. Pozwala to uzyskać powtarzalne wyniki pomiarów i lepiej odwzorować rzeczywiste warunki pracy detalu.

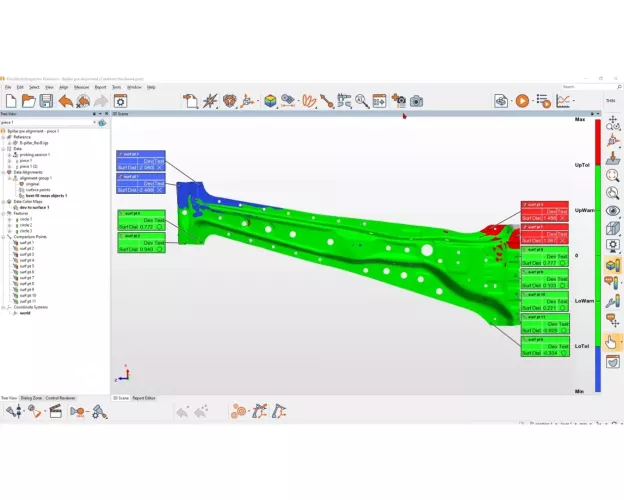

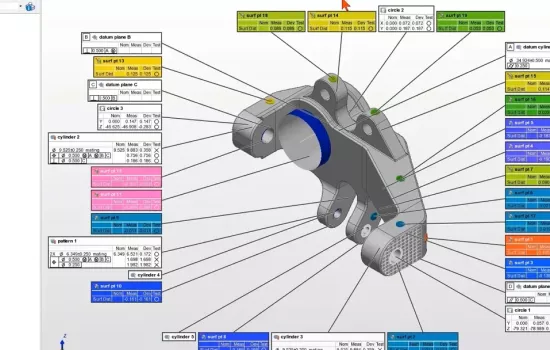

PolyWorks Inspector wykonuje powierzchniowe, krawędziowe i przekrojowe porównania do CAD oraz kontrolę odchyłek geometrii kształtu i położenia zgodnie z ISO i ASME.
Kolorowe mapy odchyłek i wyniki GD&T jasno pokazują, gdzie część przekracza tolerancje i jaki ma to charakter. Ułatwia to identyfikację przyczyn problemów – czy wynikają z obróbki, mocowania, czy zużycia narzędzia.

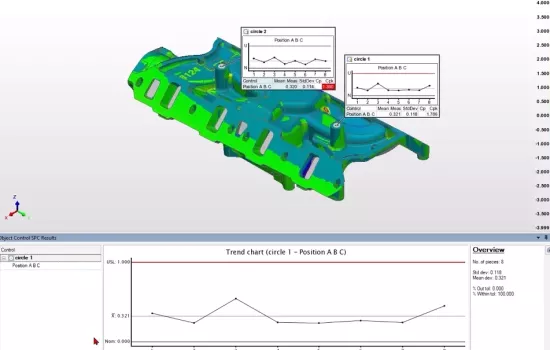

Oprogramowanie generuje raporty 3D, tabele i wykresy z automatyczną aktualizacją, obsługuje szablony oraz statystyczną kontrolę procesu SPC.
Szablony raportów i automatyczna aktualizacja wyników przyspieszają pracę przy częściach powtarzalnych, redukując ręczne przepisywanie danych. Dane z kolejnych sztuk mogą być analizowane statystycznie, co pozwala szybko wychwycić trend pogarszania się procesu, zanim części wyjdą poza tolerancję.
Kiedy wybrać:
Do szybkiej digitalizacji obiektów w aplikacjach projektowania, inżynierii odwrotnej czy archiwizacji.
Kiedy wybrać:
Gdy wymagasz najwyższej precyzji pomiaru w zaawansowanych aplikacjach skanowania 3D.
Kiedy wybrać?
Gdy potrzebujesz precyzyjnego skanowania dużych i złożonych części w warunkach przemysłowych.
Kiedy wybrać:
Gdy potrzebujesz szybkiego i precyzyjnego skanowania 3D dużych komponentów na hali produkcyjnej.
Kiedy wybrać:
Do wymagających pomiarów, gdzie liczy się najwyższa dokładność i każdy szczegół.
Kiedy wybrać:
Gdy potrzebujesz kompleksowego, niezawodnego rozwiązania do inżynierii odwrotnej oraz skanowania 3D w niskiej cenie!
Kiedy wybrać:
Gdy wymagasz szybkich pomiarów współrzędnościowych, a klasyczne metody nie mają zastosowania.
Kiedy wybrać:
Gdy potrzebujesz w pełni zautomatyzowanej kontroli jakości w cyklu produkcyjnym.
Kiedy wybrać:
Do nauki i badań nad skanowaniem 3D w szkołach i na uczelniach technicznych.
