KELCH

i-tec M

Modułowe stanowisko do termokurczliwego mocowania narzędzi

Gwarantuje maksimum elastyczności podczas konfigurowania stanowiska do mocowania termokurczliwego. Pozwala też na stopniową rozbudowę podstawowego urządzenia poprzez dodawanie kolejnych modułów w zależności od indywidualnych potrzeb.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

Dowiedz się więcej

Jesteś zainteresowany produktem?

Joanna Kowalska

Konsultant

Zapytaj o produkt

Zadzwoń +48 61 222 58 00 +48 61 222 58 00

Opis produktu

Mocowanie termokurczliwe stanowi pewne i niezawodne rozwiązanie w dziedzinie mocowania narzędzi skrawających. Oprawki termokurczliwe gwarantują dużą siłę zacisku na całej powierzchni styku z częścią chwytową narzędzia. Wąski przedział tolerancji wykonania otworu oraz precyzyjne wyważenie są szczególne istotne w obróbce HSM, gdzie przy pracy na dużych obrotach, mają istotny wpływ na żywotność narzędzi oraz wrzeciona obrabiarki. Prosty w obsłudze, wbudowany układ elektroniczny precyzyjnie dobiera odpowiedni czas i moc grzania cewki indukcyjnej. Umożliwia to zamocowanie i odmocowanie narzędzi w ciągu kilku sekund. Dostępne chłodzenie płaszczem wodnym umożliwia jednoczesne chłodzenie trzech oprawek do temperatury pokojowej w ciągu około 60 sekund.

i-tec M gwarantuje maksimum elastyczności podczas konfigurowania stanowiska do mocowania termokurczliwego. Pozwala też na stopniową rozbudowę podstawowego urządzenia poprzez dodawanie kolejnych modułów w zależności od indywidualnych potrzeb.

Cechy:

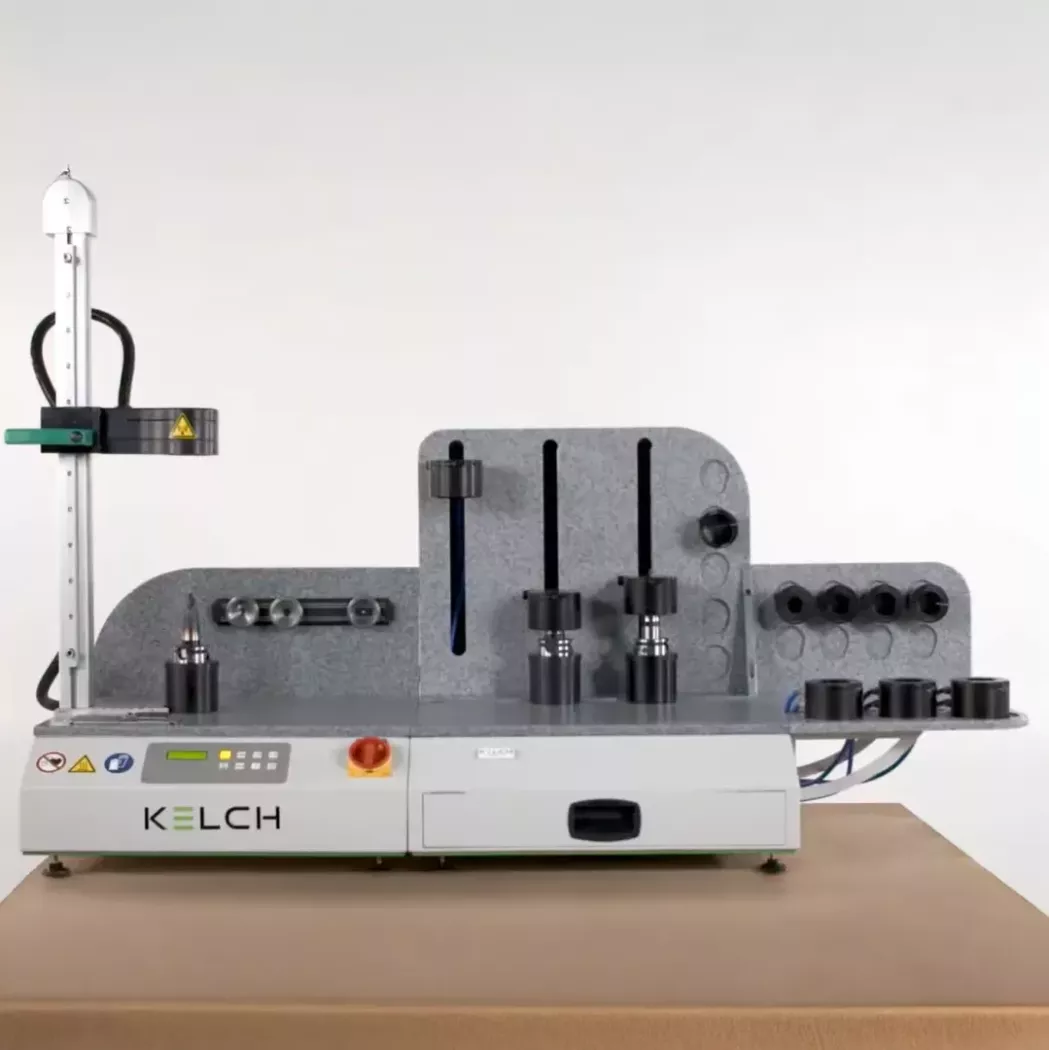

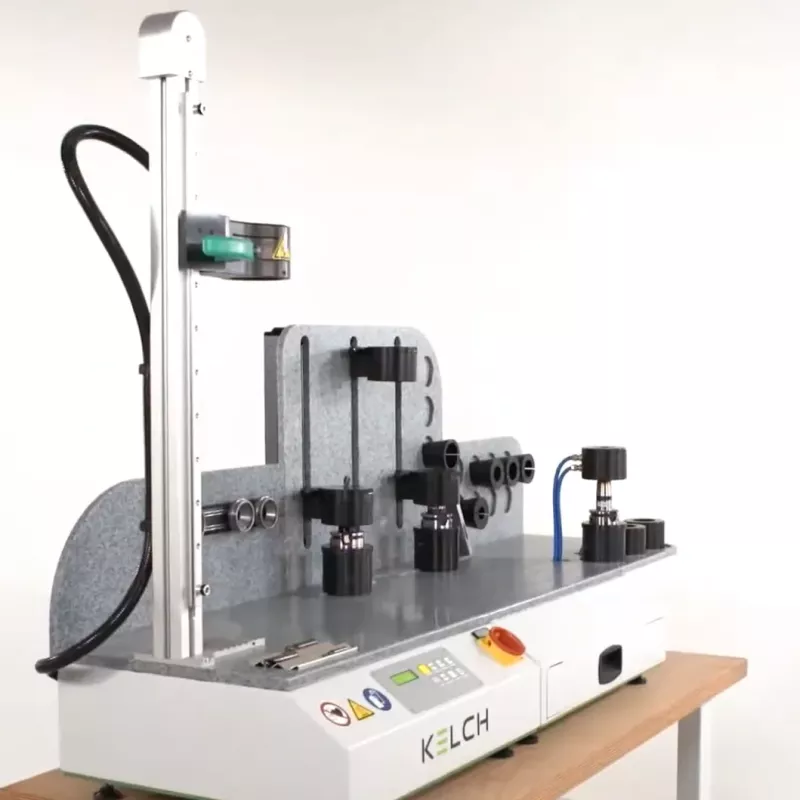

budowa modułowa - możliwość rozbudowy podstawowego urządzenia do zaawansowanego stanowiska mocowania termokurczliwego
wydajne i szybkie podgrzewanie - rozróżnienie pomiędzy narzędziami węglikowymi (średnice 3-32mm) oraz narzędziami ze stali szybkotnącej (średnice 6-32mm), dla optymalnego doboru czasu grzania
uniwersalność stosowania - możliwość mocowania nawet oprawek o bardzo dużym stożku SK60 / HSK160 / PSK100 o maksymalnej długości do 650mm, a z przedłużką kolumny nawet 1400mm
pewny i bezpieczny proces grzania - zabezpieczenie oprawek przed przegrzaniem, gwarantuje ich długie i bezproblemowe użytkowanie

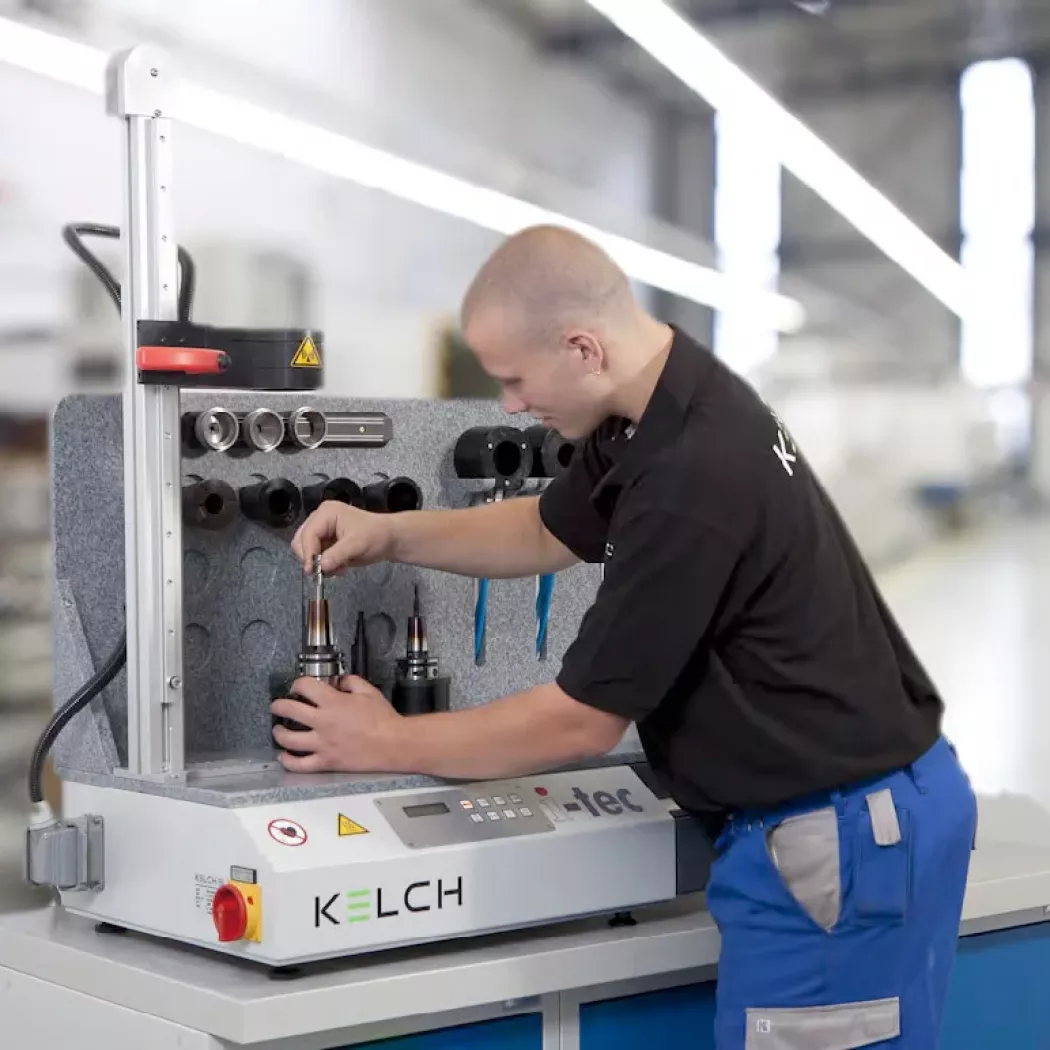

ergonomia miejsca pracy - odpowiednio zaprojektowana przestrzeń robocza, z odpowiednio dużą powierzchnią do przechowywania oprawek, narzędzi i innych akcesoriów umożliwia wygodną i bezpieczną pracę
łatwa i intuicyjna obsługa - szybkie i łatwe mocowanie oprawek w zaledwie kilku krokach

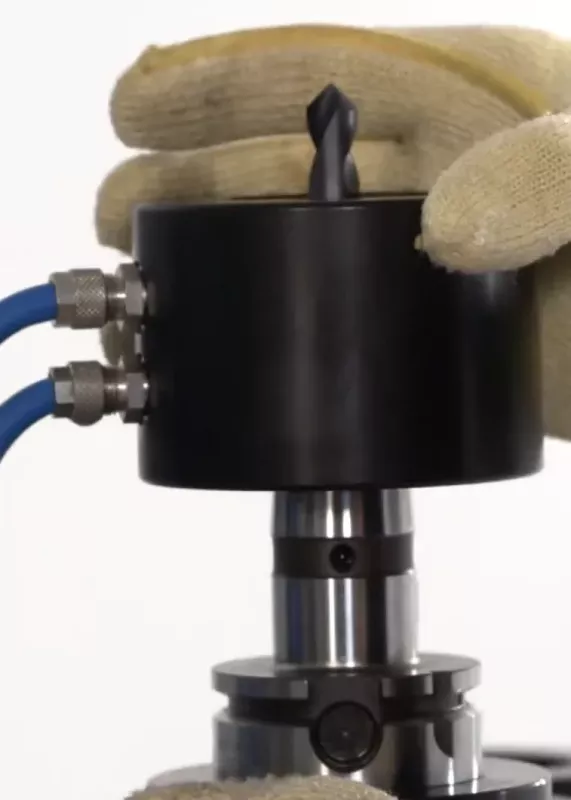

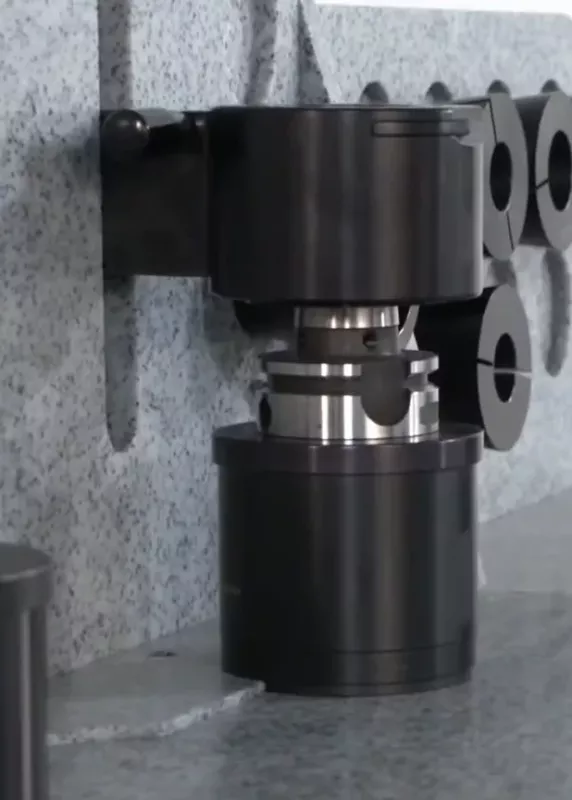

opatentowana technologia chłodzenia poprzez kontakt tulei z oprawką - chłodzenie poprzez kontakt tulei z oprawką zapewnia równomierne, bezpieczne chłodzenie oprawek termokurczliwych, bez ich kontaktu z wodą oraz bez dodatkowych kosztów emulsji czy sprężonego powietrza

Skorzystaj z usługi

Skanowanie 3D

Ponad 15 lat doświadczenia w skanowaniu 3D
Niespotykana nigdzie indziej mobilność urządzeń pomiarowych
Pomiary obiektów o wymiarach od kilku milimetrów do kilkunastu metrów

Dowiedz się więcej

Profesjonalne skanowanie 3D

Zobacz ofertę usługową

Zapytaj o produkt

Specyfikacja i oprogramowanie

Specyfikacja techniczna modułowego stanowiska do termokurczliwego mocowania narzędzi i-tec M

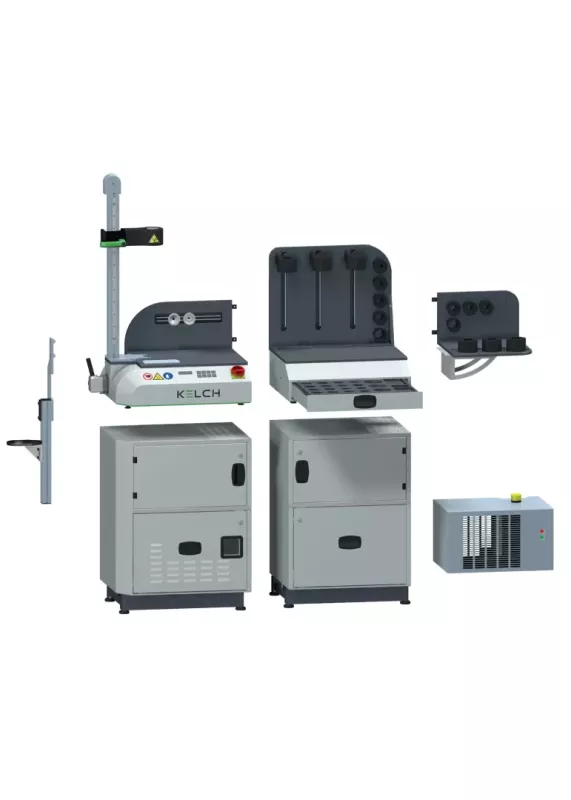

Elementy systemu:

Wymiary:

Zawartość zestawu:

Zasilanie

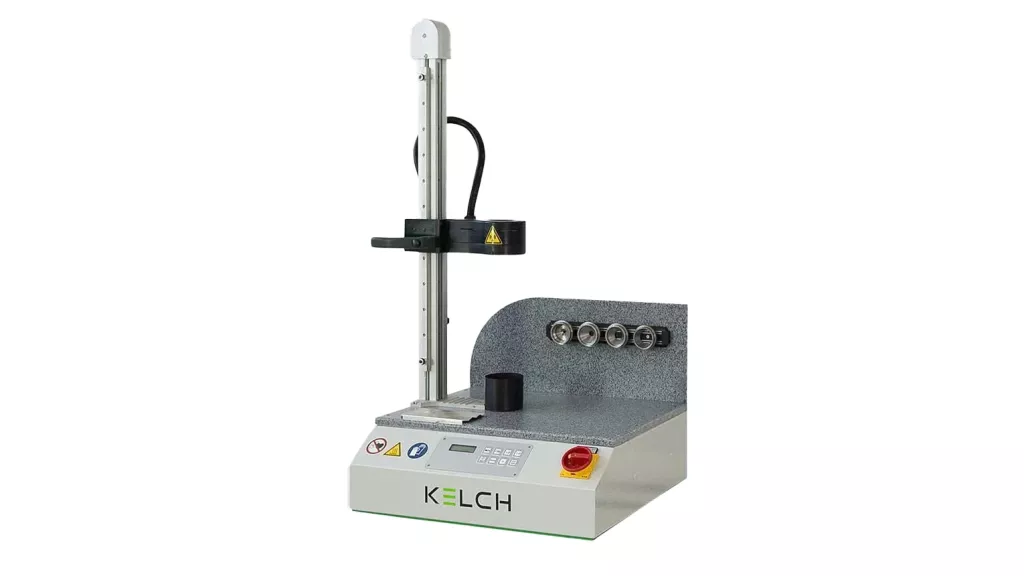

i-tec ® M32 urządzenie do mocowania termokurczliwego ze stałą cewką (Ø 3-32 mm)

710x1150x515 mm

pierścienie ustawcze, dwie tuleje pod adaptery ustawcze, podstawka pod narzędzia, rękawiczki ochronne, instrukcja użytkownika

11 kV, 3 ~ 400 V, 16 A

i-tec®CX moduł z tulejami chłodzącymi na prowadnicach oraz chłodziarką

600x575x688 mm

moduł chłodzący wyposażony w tylną ściankę oraz szufladkę na akcesoria, 3 tuleje chłodzące, wymienne adaptery dla narzędzi o średnicach 6-32mm, chłodziarka

1 ~ 230 V

i-tec®CS moduł ze swobodnymi tulejami chłodzącymi oraz chłodziarką

400x420x372 mm

moduł chłodzący wyposażony w 3 tuleje chłodzące, wymienne adaptery dla narzędzi o średnicach 6-32mm, chłodziarka

1 ~ 230 V

Przedłużenie kolumny dla długich narzędzi

długość całkowita 1400 mm

Szafka do urządzenia i-tec ® M

650x800x500 mm

Szafka do modułu i-tec ® CX

600x800x500 mm

zamykana na klucz, duża przestrzeń na narzędzia oraz nośniki TUL, miejsce na narzędzia

Wkładka do szuflady i modułu i-tec ® CX
