TUL - System transportu i magazynowania narzędzi

TUL to system logistyki warsztatowej ułatwiający zorganizowanie przepływu narzędzi: od magazynu, poprzez montaż i presetting, aż do obrabiarek i po skończonej pracy z powrotem do magazynu. Pozwala na bezpieczny i wygodny transport oprawek narzędziowych oraz ich przechowywanie.

Masz pytania? Chcesz zamówić? Skontaktuj się z nami!

Dowiedz się więcej

Jesteś zainteresowany produktem?

Joanna Kowalska

Konsultant

Zapytaj o produkt

Zadzwoń +48 61 222 58 00 +48 61 222 58 00

Opis produktu

TUL obejmuje szeroki wybór wózków Tulmobil i VariTUL do transportu narzędzi oraz szaf i regałów do ich przechowywania. Dzięki zastosowaniu wytrzymałych nośników narzędzi TUL® dostępnych w wariantach obejmujących większość używanych obecnie łącz wrzecion obrabiarek, można dostosować praktycznie do każdych wymagań.

Skorzystaj z usługi

Skanowanie 3D

Ponad 15 lat doświadczenia w skanowaniu 3D
Niespotykana nigdzie indziej mobilność urządzeń pomiarowych
Pomiary obiektów o wymiarach od kilku milimetrów do kilkunastu metrów

Dowiedz się więcej

Profesjonalne skanowanie 3D

Zobacz ofertę usługową

Zapytaj o produkt

Cechy produktu

system-transportu-i-magazynowania-narzedzi-do-obrabiarek

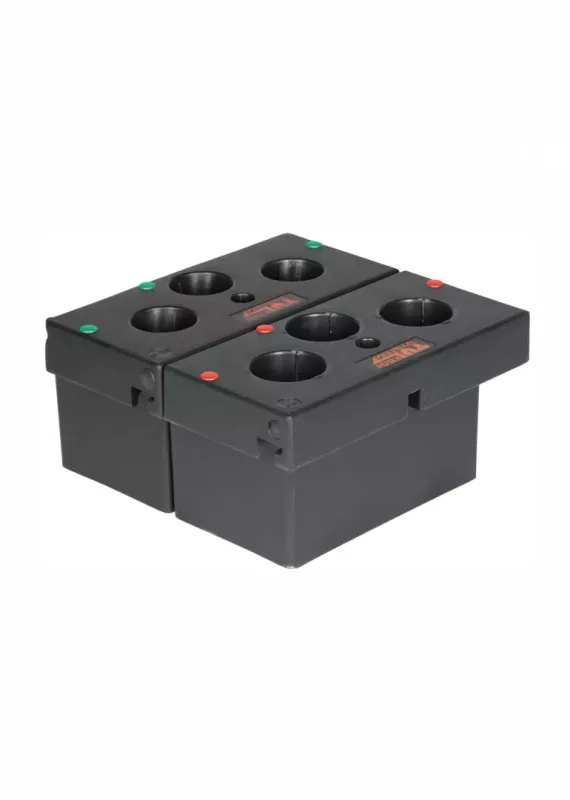

Przykładowy nośnik narzędzi TUL

Specyfikacja i oprogramowanie

Nośniki TUL

Stożek HSK
HSK A - ISO 12164-1

HSK 32
HSK 40
HSK 50
HSK 63
HSK 80
HSK 100
HSK 125
HSK 160

5
5
3
3
2
2
1
1

127.025
127.026
127.027
127.028
127.029
127.030
na zamówienie
na zamówienie

Stożek SK / BT
DIN 69871 / ISO 7388-1
ANSI B 5.50
DIN 2080 / ISO 297
JIS - MAS 403 BT
SK JIS B 6339 Big Plus

SK 30
SK 35
SK 40
SK 45
SK 50
SK 60

3
3
3
2
2
1

127.091
127.018
127.011
127.015
127.001
na zamówienie

Stożek Morse’a DIN 228

MK 3
MK 4
MK 5

5
5
3

127.009
127.007
127.014

Trzpień cylindryczny
DIN 6327

Tr 16 (Ø17.3)
Tr 20 (Ø21.4)
Tr 25 (Ø27.2)
Tr 28 (Ø30.3)
Tr 36 (Ø38.6)
Tr 48 (Ø52.0)
Tr 40 (Ø41.3)

5
5
5
5
3
3
3

127.010
127.009
127.008
127.007
127.012
127.002
127.014

ABS-Komet
ABS-N

ABS 40 (Ø20)
ABS 50 (Ø28)
ABS 63 (Ø34)

3
3
3

127.069
127.070
127.071

VDI (DIN 69880) – trzpień cylindryczny tokarski:

VDI 16, Ø30
VDI 20, Ø40
VDI 25, Ø50
VDI 32, Ø60

5
3
3
2

127.007
127.014
127.002
127.099

Capto™ - System
PSK / PSC

C 3 (PSK 32)
C 4 (PSK 40)
C 5 (PSK 50)
C 6 (PSK 63)
C 8 (PSK 80)
C 10 (PSK 100)

5
5
3
3
2
1

127.009
127.008
127.057
127.058
127.059
127.056

KM
UTS - System

KM 32
KM 40
KM 50
KM 63
KM 80

5
5
3
3
2

127.060
127.061
127.062
127.063
127.064

MPS – Wkładki wrzecionowe ustawiaczy

240x240x130 mm

127.100

Uniwersalny nośnik z drewnianym blatem

240x240x130 mm

127.016

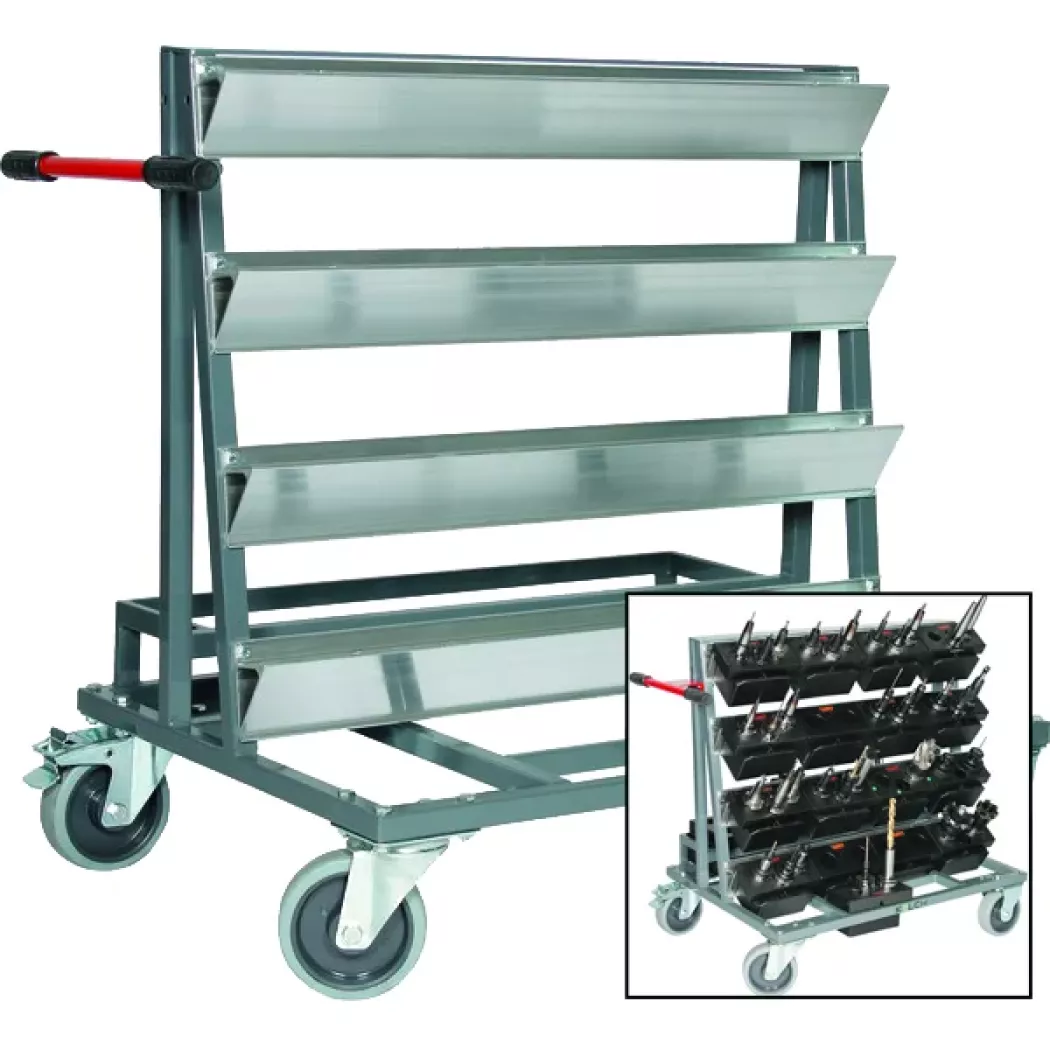

Wózki narzędziowe Tulmobil – wyposażone w szynę do przewozu nośników TUL

Model:

Opis:

Może przewozić 8 nośników narzędzi na pochyłych szynach profilowych. Na górnej i dolnej ramie stalowej można umieścić kolejne 8 uchwytów na narzędzia zamontować małe półki lub kuwety do przewożenia innych elementów.

Może przewozić 16 nośników narzędzi na pochyłych szynach profilowych. W przedniej ramie można zamontować 2 dodatkowe nośniki, a z tyłu 7 nośników narzędzi.

Może przewozić 32 nośniki narzędzi na pochyłych szynach profilowych. W przedniej i tylnej ramie stalowej można zastosować dwa dodatkowe nośniki narzędzi.

Kolor:

RAL 7011 Stalowy szary

Nośność:

300 kg

600 kg

Masa:

37 kg

60 kg

70 kg

Wymiary:

770 x 500 x 960 mm

975 x 700 x 1015 mm

975 x 900 x 1015 mm

Numer katalogowy:

129.011

129.020

129.021

Wózki narzędziowe VariTUL – do samodzielnego montażu z dużymi możliwościami konfiguracji.

Model:

Opis:

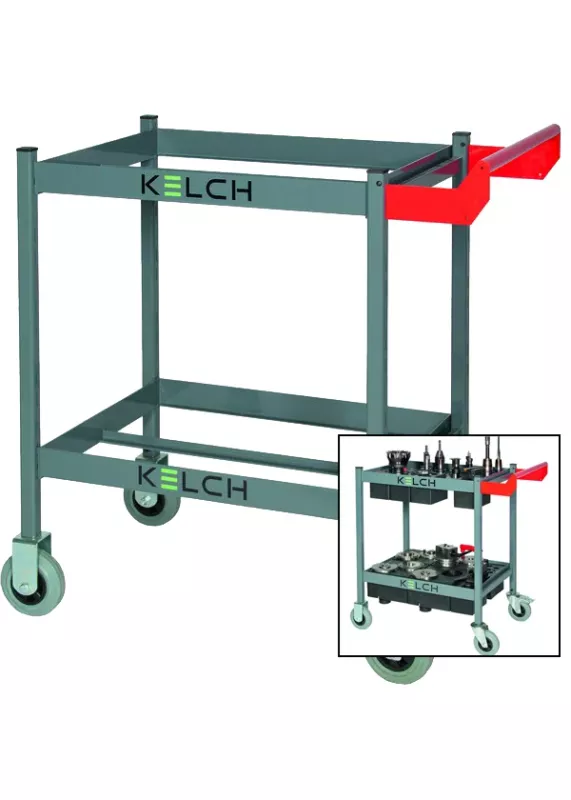

Wózek VariTUL VTW5 – wózek do samodzielnego montażu.W wariancie podstawowym zmieści do 20 nośników TUL i umożliwia zamontowanie w ich miejsce innych akcesoriów.

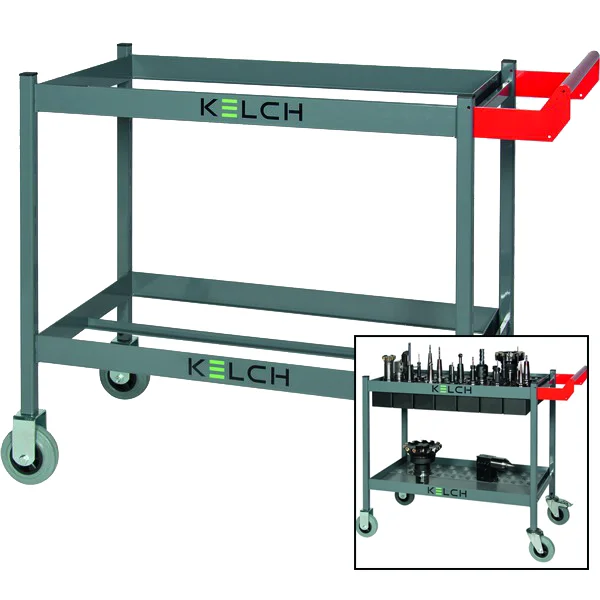

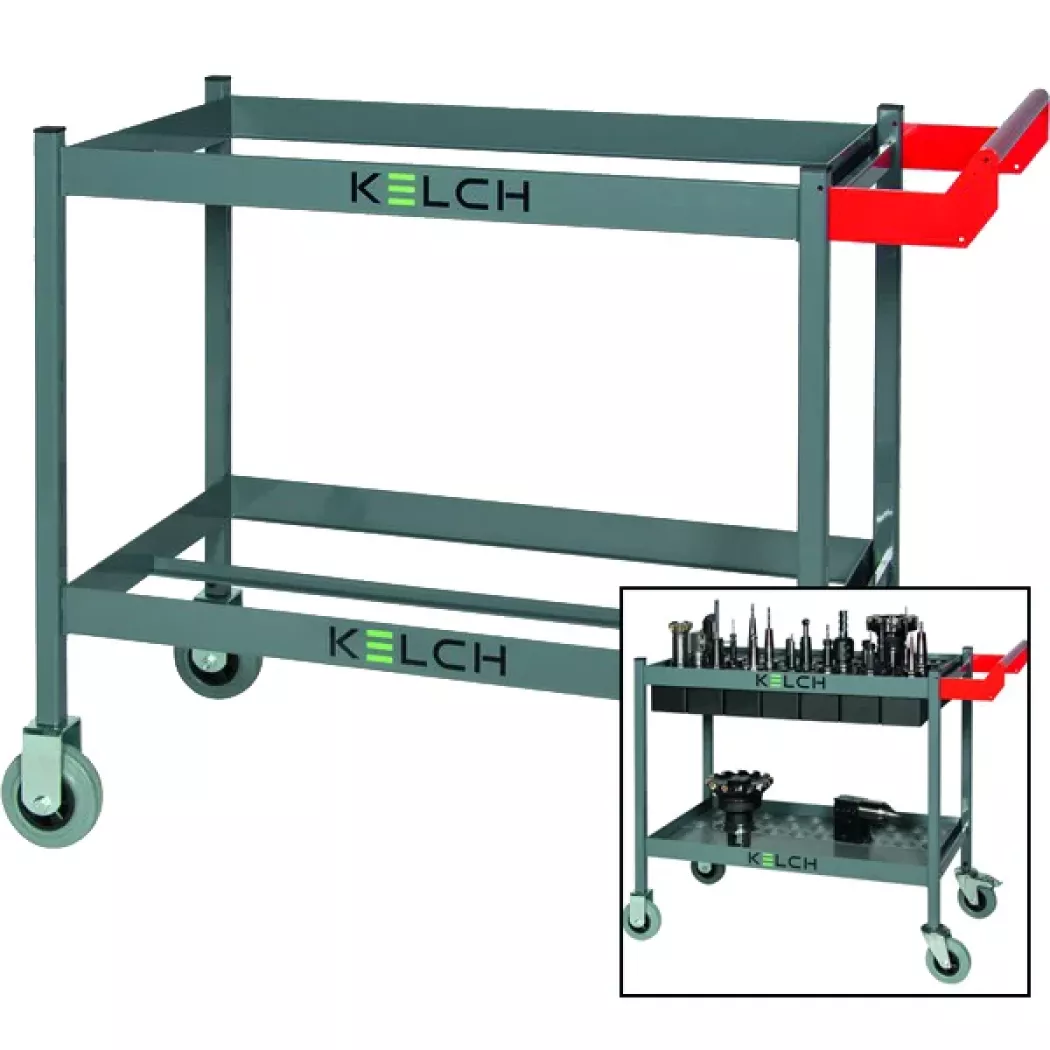

Wózek VariTUL VTW7 – wózek do samodzielnego montażu.W wariancie podstawowym zmieści do 28 nośników TUL i umożliwia zamontowanie w ich miejsce innych akcesoriów.

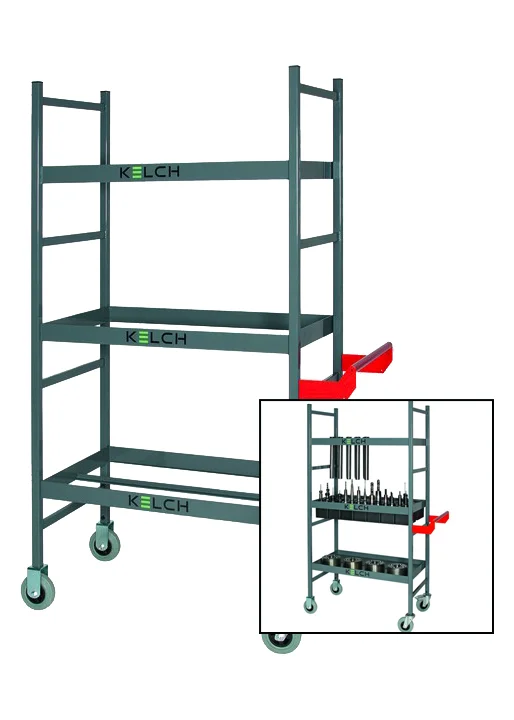

Wózek VariTUL VTW7H – wózek do samodzielnego montażu.W wariancie podstawowym zmieści do 28 nośników TUL i umożliwia zamontowanie w ich miejsce innych akcesoriów.

Kolor:

RAL 7011 Stalowy szary

Nośność:

250 kg

Masa:

14 kg

33 kg

50 kg

Wymiary:

780x520x900 mm

1010x520x900 mm

Numer katalogowy:

129.510

129.511

129.521

Regały TUL

Model:

Opis:

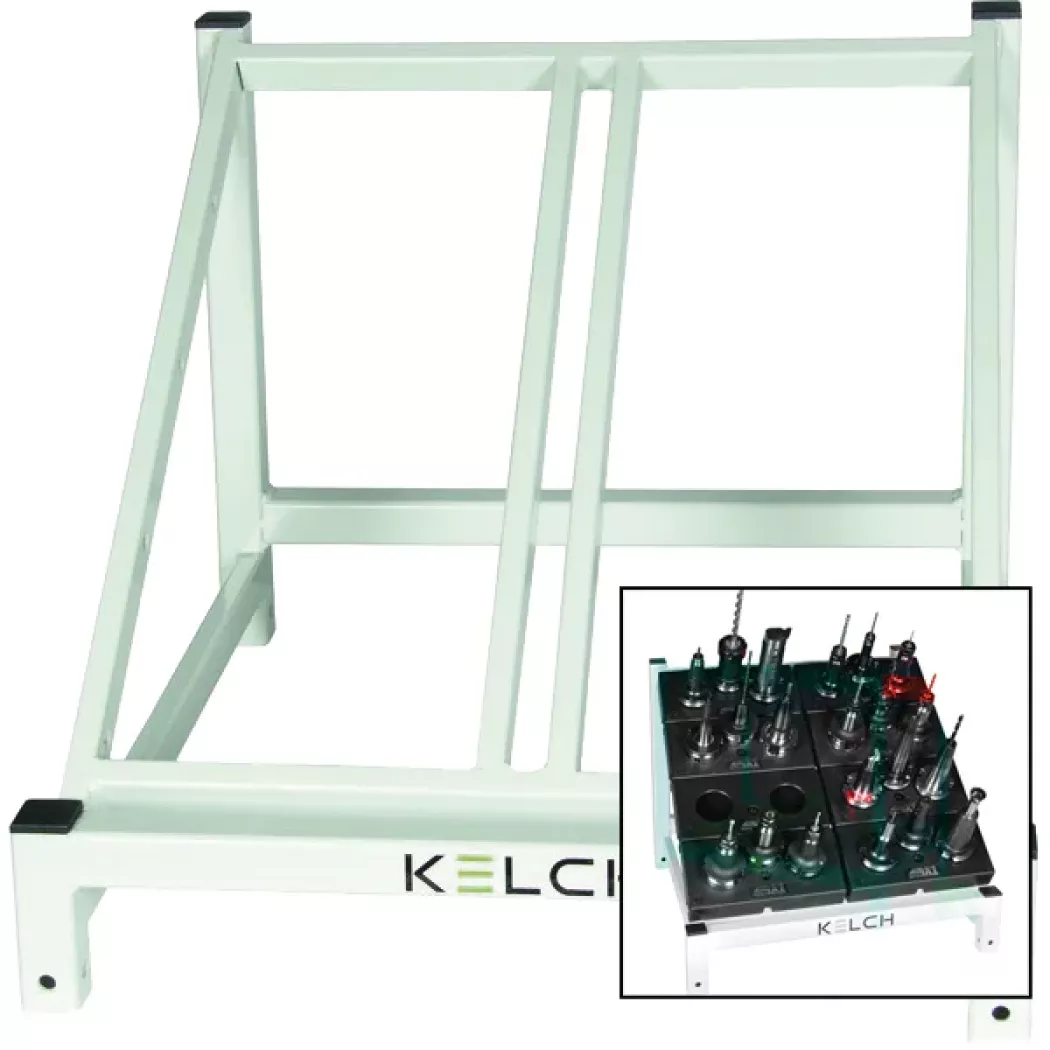

Regał z miejscem na 8 nośników narzędzi TUL w dwóch rzędach po 4 sztuki, pod kątem 35°.

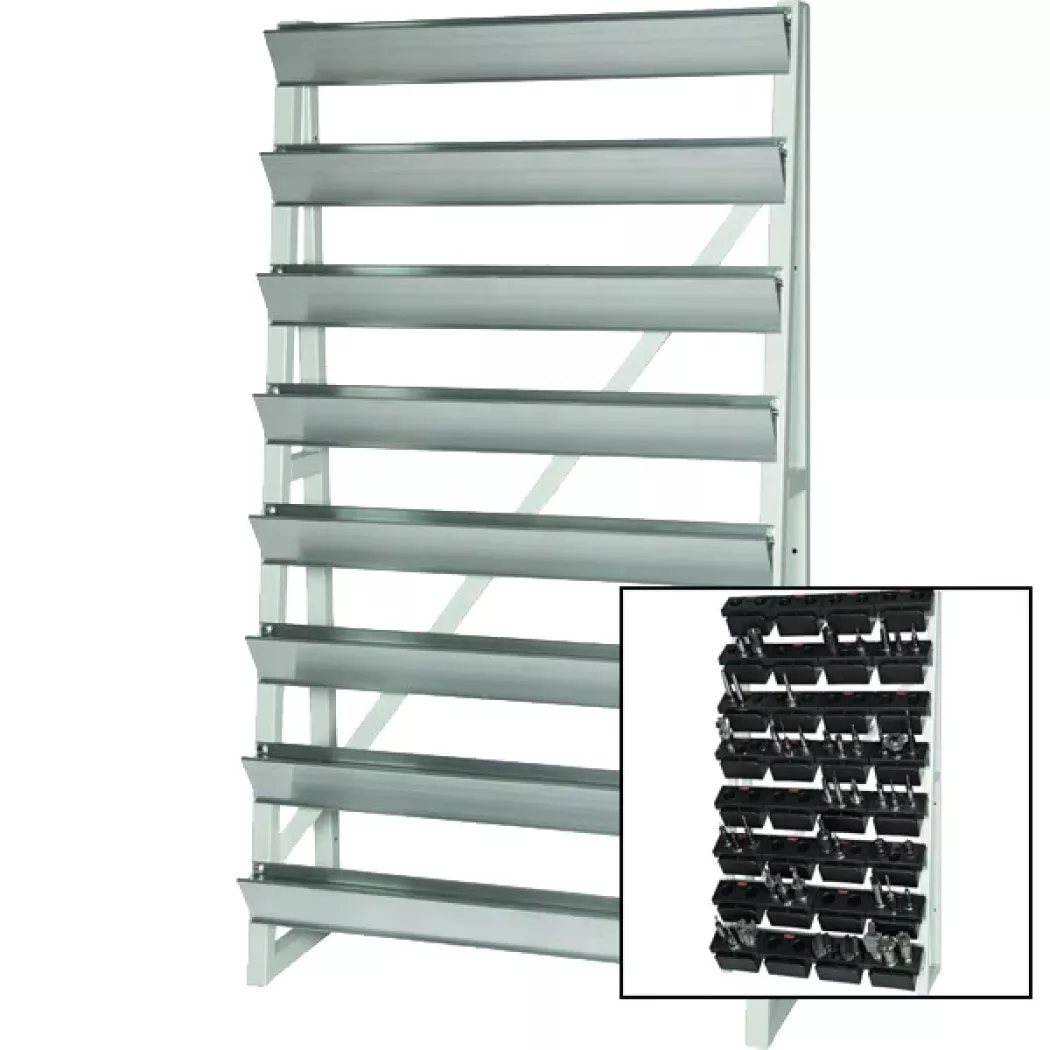

Regał do magazynowania narzędzi z miejscem na 32 nośniki narzędzi TUL. Z możliwością przymocowania do ściany lub podłogi.

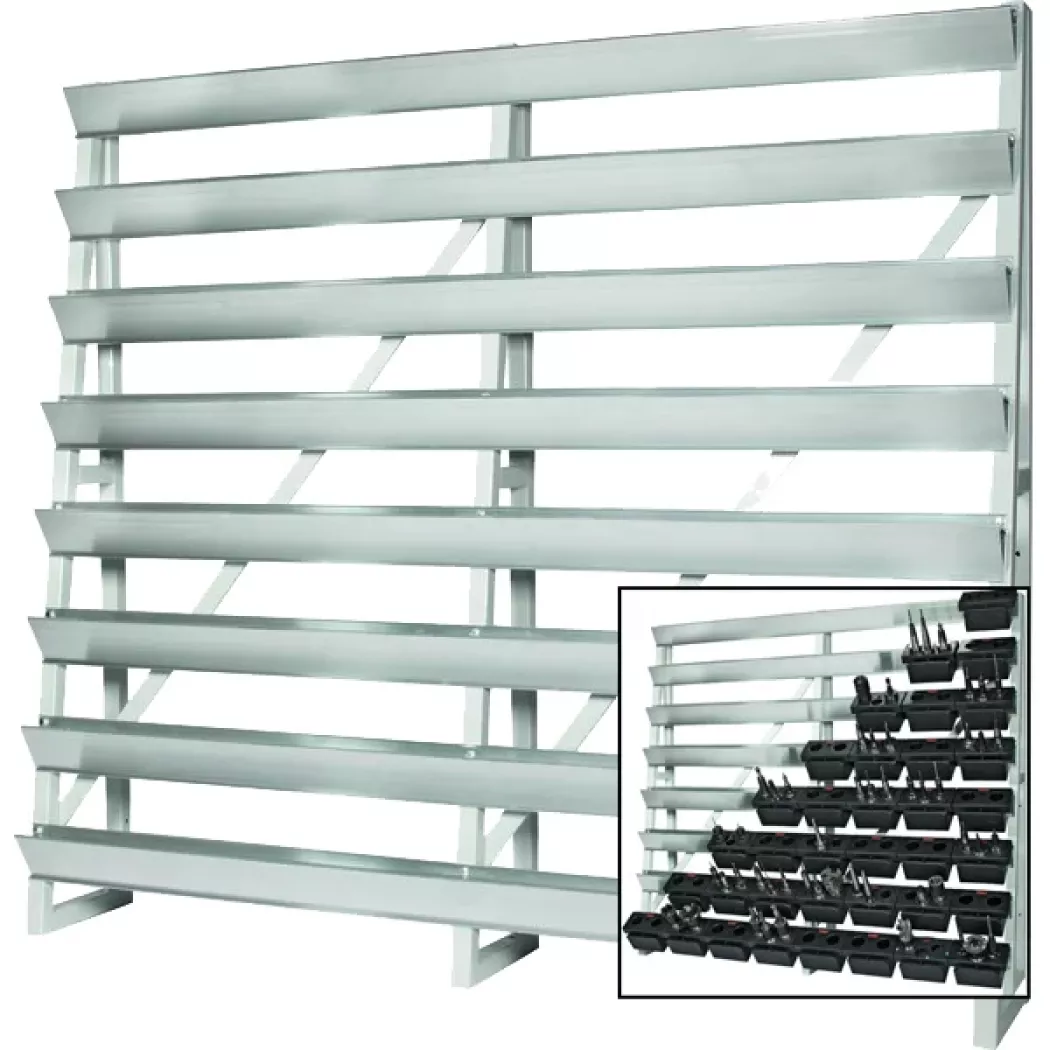

Regał do magazynowania narzędzi z miejscem na 64 nośniki narzędzi TUL. Z możliwością przymocowania do ściany lub podłogi.

Kolor:

RAL 7035 Jasny szary

Nośność:

150 kg

640 kg

1280 kg

Masa:

14 kg

33 kg

50 kg

Wymiary:

500x500x105/415 mm

980x335x1750 mm

1940x335x1750 mm

Numer katalogowy:

128.005

128.001

128.002

Pliki do pobrania

Katalog TUL

pdf • 1.01 MB
