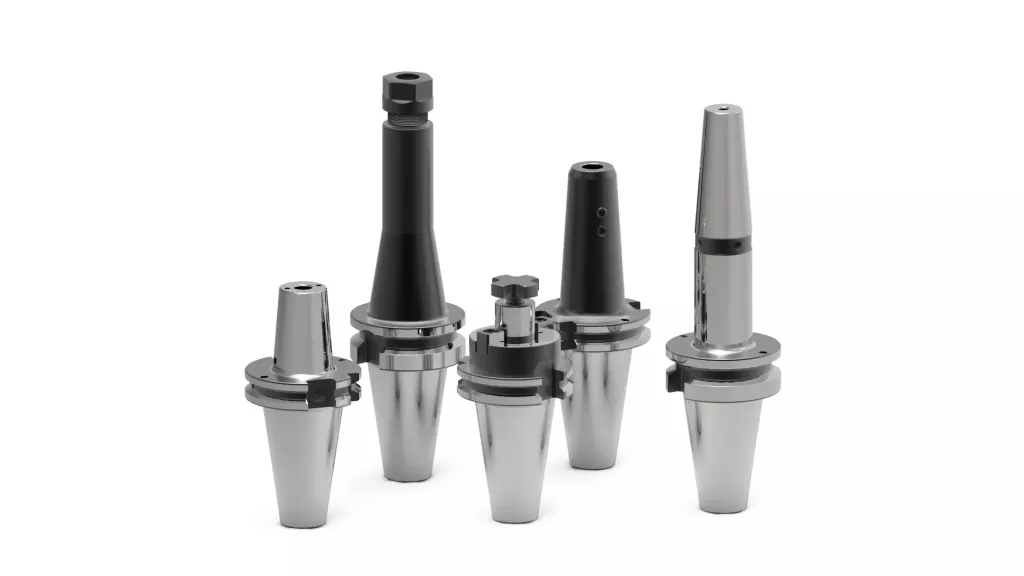

Oprawki narzędziowe KELCH

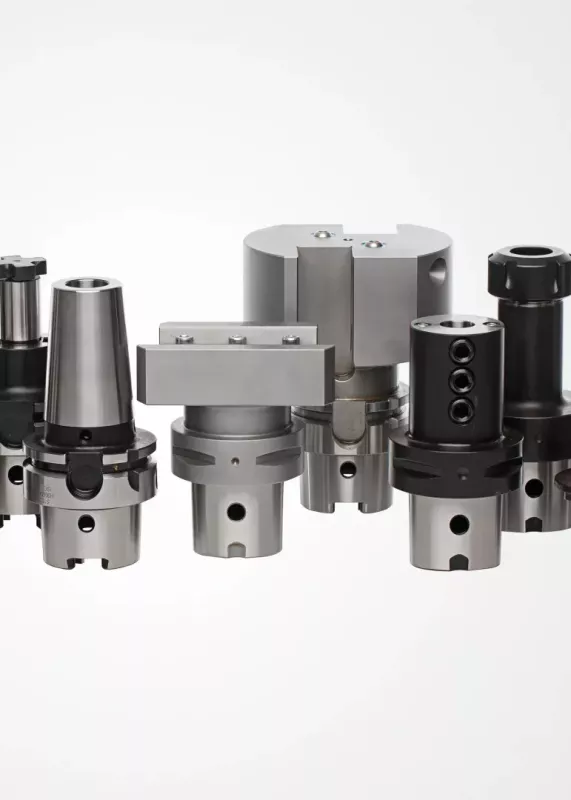

Szeroka gama precyzyjnych oprawek, w tym termokurczliwe i-tec®, na tulejki zaciskowe i typu Weldon
Wysoka dokładność mocowania, stabilność obróbki i bezpieczeństwo procesu
Oprawki dostosowane do różnych aplikacji, idealne także do pracy na wysokoobrotowych wrzecionach HSM

Kiedy wybrać:
Gdy potrzebujesz maksymalnej dokładności i niezawodnej pracy narzędzi w precyzyjnej obróbce.

Zapytaj o ofertę

Dział sprzedaży

Zainteresował Cię ten produkt?

Zapytaj o produkt

Zadzwoń +48 61 222 58 04

Zapytaj o ofertę

Oprawki narzędziowe Kelch – precyzja mocowania, która decyduje o jakości obróbki

Opis

W ofercie ITA znajdziesz pełną gamę precyzyjnych oprawek narzędziowych Kelch – jednej z najbardziej cenionych firm w Europie w obszarze mocowania narzędzi. To kluczowy element układu OUPN (oprawka–uchwyt–płyta–narzędzie), który bezpośrednio wpływa na dokładność, powtarzalność i stabilność procesu obróbki. Odpowiednio dobrane mocowanie oznacza krótszy czas ustawienia maszyny, większe bezpieczeństwo procesu i wyraźnie dłuższą żywotność narzędzi.

Kelch oferuje systemy dopasowane do każdej aplikacji – od obróbki zgrubnej i ciężkiej po skomplikowane operacje w 5 osiach oraz HSM.

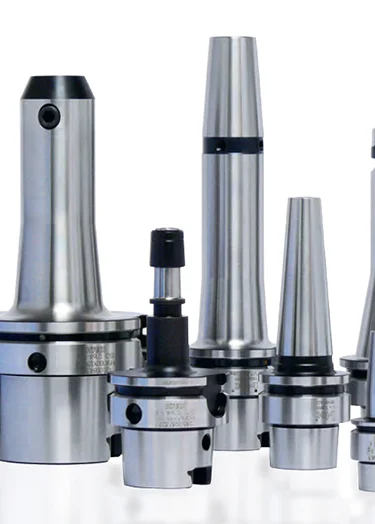

Precyzyjne wykonanie (≤ 0,003 mm bicia)

Oprawki Kelch są szlifowane w tolerancjach dużo bardziej rygorystycznych niż standardowe uchwyty dostępne na rynku. Każdy element – stożek, gniazdo narzędzia, powierzchnie styku i geometryczne przejścia – jest kontrolowany tak, aby minimalizować wszelkie źródła drgań. Niskie bicie zmniejsza oscylacje promieniowe, dzięki czemu narzędzie pracuje stabilnie nawet podczas ciężkiej obróbki lub na dużych obrotach.

Narzędzia zużywają się wolniej, a jakość powierzchni detalu jest wyraźnie lepsza.

Konstrukcja o wysokiej wytrzymałości i odporności na obciążenia

Kelch stosuje stal narzędziową utwardzaną tak, aby korpus oprawki był odporny na odkształcenia i zmęczenie materiału. Nawet w aplikacjach generujących duże siły skrawania korpus zachowuje stabilność, nie dochodzi do „pływania” geometrii ani mikrougięć podczas pracy. Dzięki temu oprawki zachowują swoje właściwości geometryczne przez lata, nawet przy codziennym intensywnym użytkowaniu.

Proces obróbki pozostaje stabilny i przewidywalny, co ułatwia utrzymanie jakości produkcji.

Optymalna konstrukcja do obróbki wysokoobrotowej (HSM)

Kelch produkuje oprawki krótkie, krępe do ciężkiej obróbki, a także długie i smukłe do pracy w głębokich gniazdach lub w 5 osiach. Dostępne są także wersje kątowe, offsetowe, slim-fit oraz modele specjalne do ograniczonych przestrzeni. Tak szeroka konfiguracja sprawia, że system można dopracować pod każde narzędzie i każdy typ operacji.

Użytkownik dobiera oprawkę idealnie pod proces, co zwiększa bezpieczeństwo, skraca czasy i poprawia jakość obróbki.

Bardzo wysoki moment mocowania i pełna stabilność narzędzia

W systemie termokurczliwym celowo wykonuje się otwór mniejszy niż średnica chwytu narzędzia, aby po schłodzeniu uzyskać wyjątkowo silny i równomierny zacisk. Siła trzymania jest na tyle duża, że narzędzie nie ma możliwości przesunięcia się podczas obróbki, nawet przy dużych obciążeniach czy zrywaniu wióra. Stabilne mocowanie zabezpiecza również przed wyciągnięciem narzędzia podczas głębokiego skrawania.

Proces obróbki staje się bezpieczniejszy, a ryzyko uszkodzenia detalu czy narzędzia jest minimalne.

Bardzo długa żywotność oprawek

Ponieważ oprawki termokurczliwe Kelch nie posiadają mechanicznych elementów blokujących, nie występują tu typowe awarie jak w uchwytach mechanicznych czy hydrauliczych. Wytrzymała stal, wysoka odporność cieplna i brak zużywających się komponentów przekładają się na wieloletnie użytkowanie. Nawet w intensywnych cyklach produkcyjnych żywotność oprawek jest bardzo wysoka.

Niskie koszty eksploatacji i brak przestojów związanych z wymianą zużytych elementów.

Kompatybilność ze wszystkimi popularnymi systemami

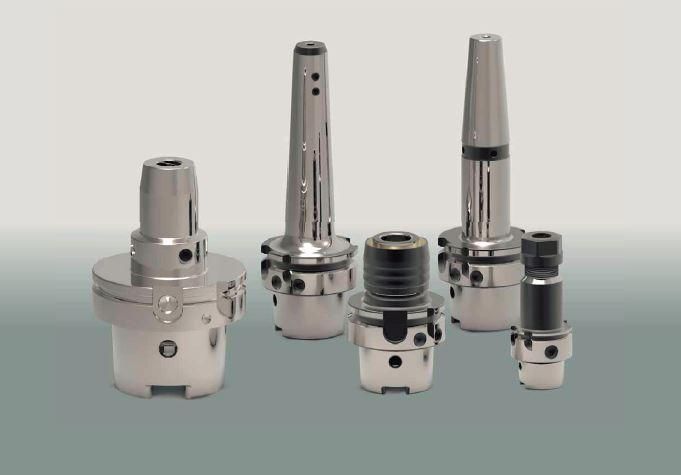

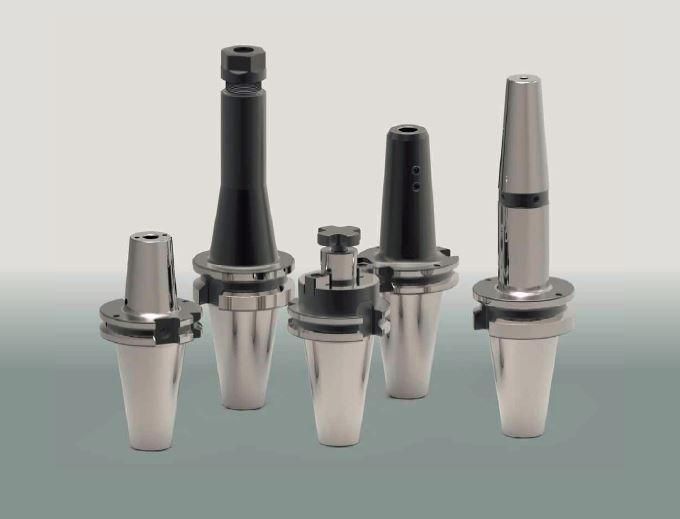

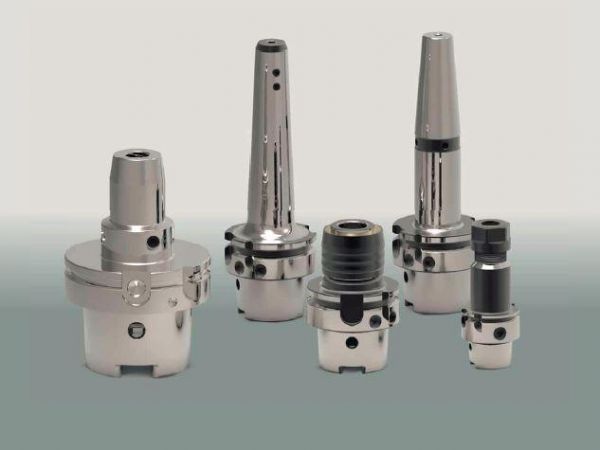

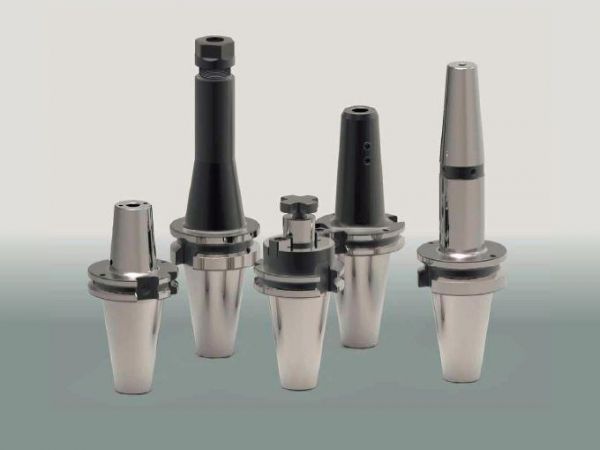

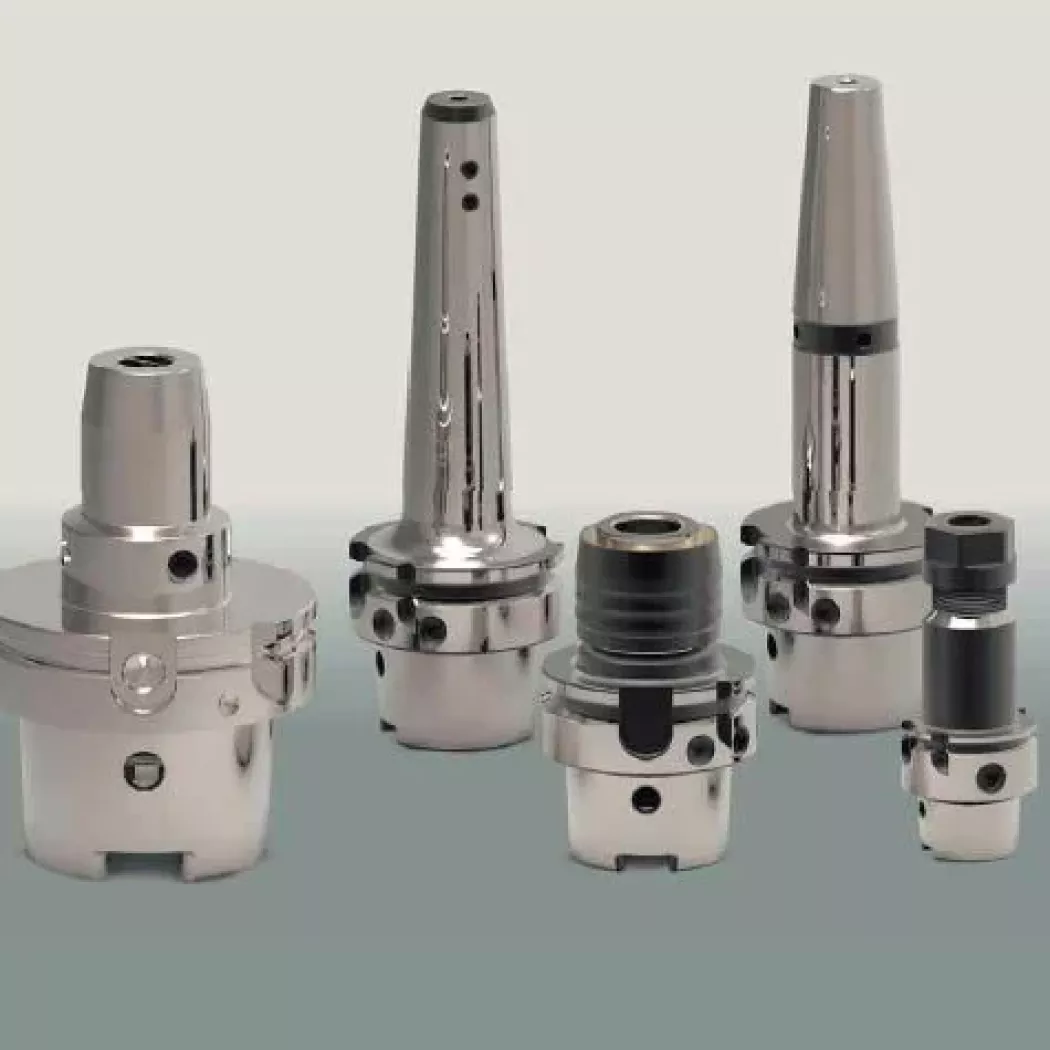

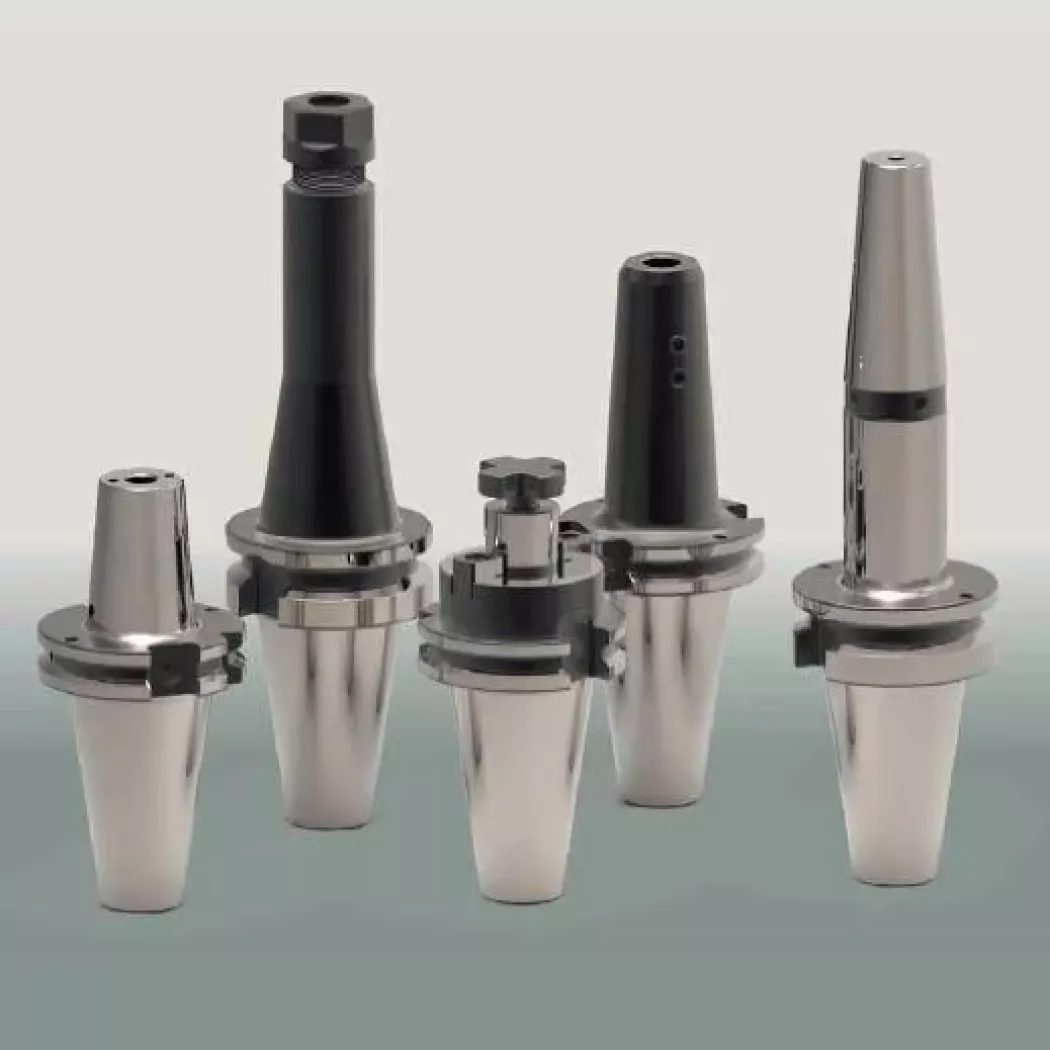

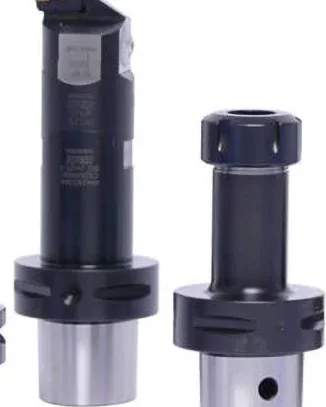

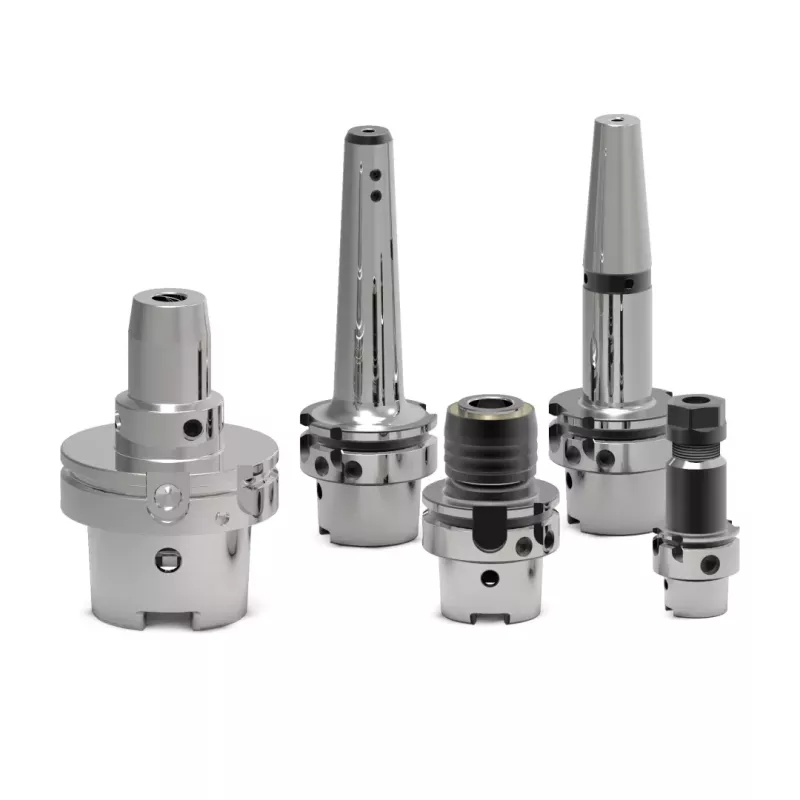

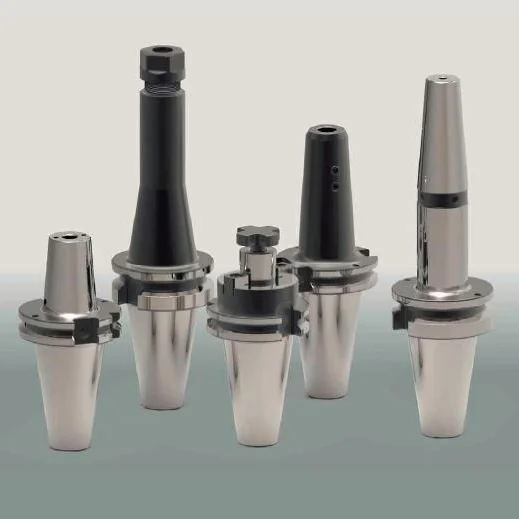

Oprawki Kelch są dostępne w standardach SK, BT, HSK, PSK/Capto, a także specjalnych, w tym narzędzi tokarskich, formierskich i dedykowanych. Dzięki temu można je stosować praktycznie w każdej obrabiarce dostępnej na rynku.

Łatwa integracja z istniejącym parkiem maszynowym, bez konieczności wymiany całego systemu mocowania.

Masz pytania? Potrzebujesz pomocy?

Zapytaj o produkt

Zadzwoń +48 61 222 58 04

Wzorcowanie? My się tym zajmiemy

Najczęściej zadawane pytania

FAQ

Czy oprawki Kelch pasują do mojej obrabiarki?

Tak. Kelch produkuje oprawki w wszystkich popularnych standardach: SK/BT, HSK, PSK/Capto, a także wersje specjalne. Jeśli masz nietypowe wrzeciono, producent przygotuje adapter albo wkładkę pod konkretny system.

Czy oprawki termokurczliwe są bezpieczne przy ciężkiej obróbce?

Tak. Moc zacisku w systemie termokurczliwym jest bardzo duża, ponieważ oprawka po schłodzeniu „zaciska się” równomiernie na całej długości chwytu. Dzięki temu narzędzie nie przesuwa się nawet przy dużych siłach skrawania.

Jakie tolerancje powinny mieć narzędzia używane z oprawką termokurczliwą?

Najlepiej stosować narzędzia o chwycie w tolerancji h6 lub dokładniejszej. Gorsze tolerancje osłabiają siłę trzymania i mogą prowadzić do wyślizgnięcia narzędzia podczas ciężkiej obróbki.

Czy oprawka może się „zepsuć”, jeśli nagrzeję ją za mocno?

Tak. Przegrzanie powyżej zalecanej temperatury (ok. 350°C) może zmniejszyć jej twardość i skrócić żywotność. Dlatego najlepiej używać dedykowanych urządzeń indukcyjnych, które automatycznie dobierają czas i moc grzania.

Jak szybko mogę schłodzić oprawkę po nagrzaniu?

Naturalne studzenie trwa 1–2 godziny. Z dedykowanym systemem chłodzenia kontaktowego proces trwa 1–2 minuty, co znacznie przyspiesza wymianę narzędzi w produkcji seryjnej.

Czy oprawki termokurczliwe nadają się do obróbki HSM?

Tak. Ich konstrukcja jest idealna pod wrzeciona wysokoobrotowe — brak ruchomych części, masa ustawiona pod wyważenie i bardzo niskie bicie pozwalają na bezpieczną pracę przy dużych prędkościach.

Zapytaj o produkt

Zadzwoń do nas

+48 61 222 58 11

Skontaktuj się z nami, nasi eksperci pomogą dobrać produkt
pod Twoje indywidualne potrzeby i przygotują ofertę.

Pliki do pobrania

Katalog produktów firmy Kelch

pdf • 8.42 MB

Pobierz

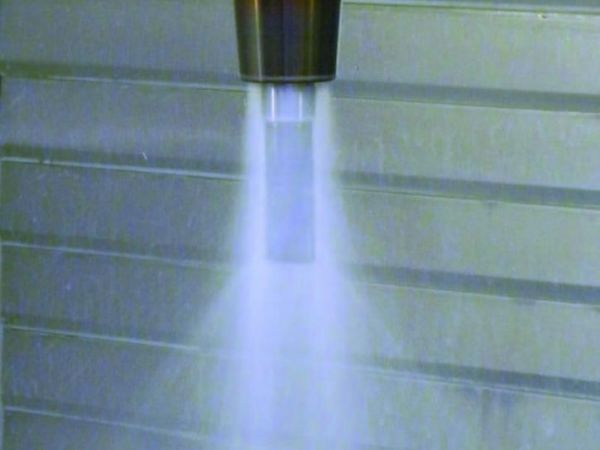

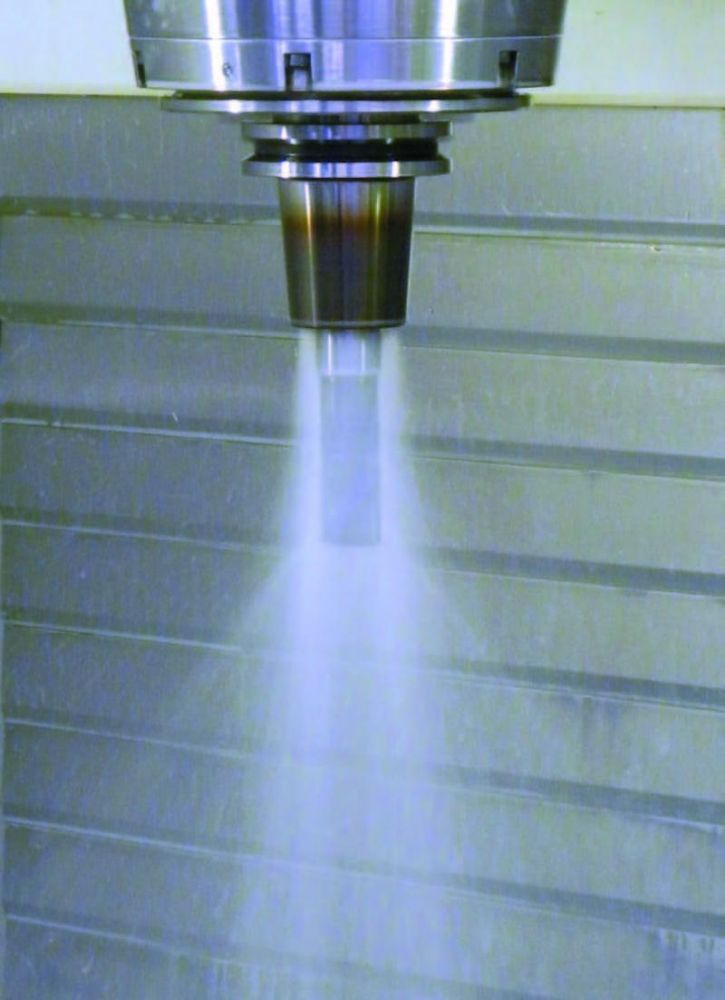

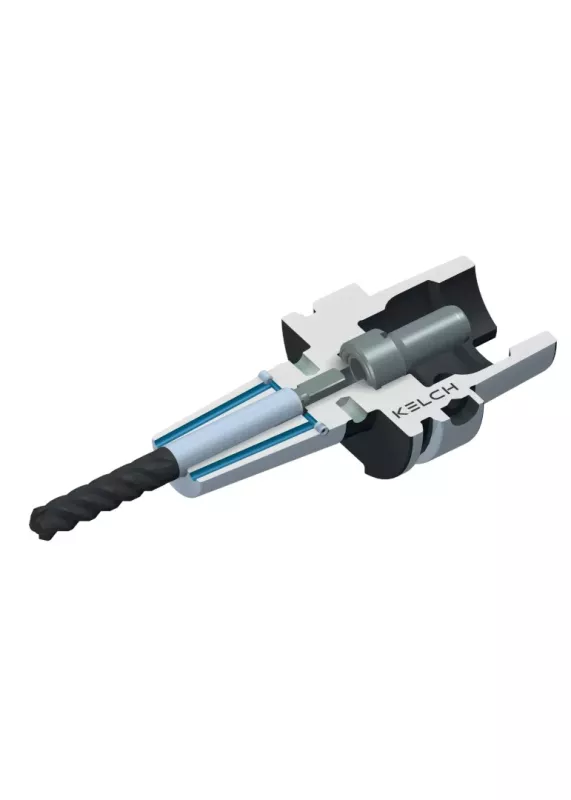

Oprawki firmy Kelch z otworami CoolStream

pdf • 1.05 MB

Pobierz
