Ustawiacz narzędziowy KENOVA set line V346/V366

  • Przemysłowe ustawiacze narzędziowe dostępne w wersji automatycznej, półautomatycznej i manualnej
  • Stabilny korpus staliwny, precyzyjne wrzeciono SK50 i szklane liniały Heidenhain
  • Oprogramowanie EASY, możliwość integracji z systemami TDM i obsługa chipów RFID

Kiedy wybrać:
Gdy zależy Ci na precyzji oraz pełnej integracji z systemami produkcyjnymi.

Zapytaj o ofertę
Dział sprzedaży

Zainteresował Cię ten produkt?

Zadzwoń +48 61 222 58 04
Strzałka do góry
Zapytaj o ofertę

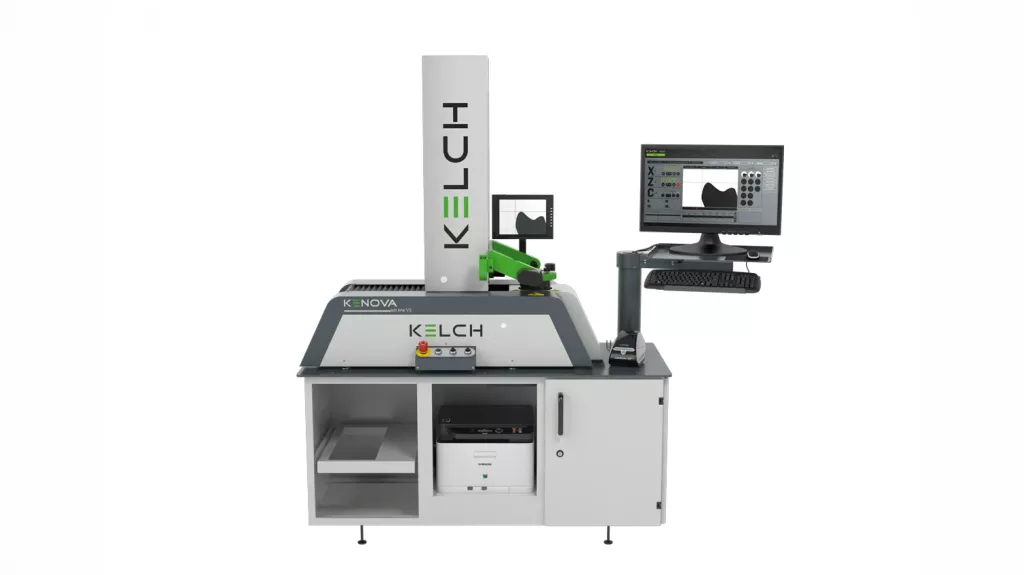

KENOVA set line V346 / V366 – Przemysłowy ustawiacz narzędzi do precyzyjnych pomiarów i pracy w trybie off-machine

Opis

KENOVA set line V346/V366 to precyzyjne ustawiacze narzędzi zaprojektowane do szybkich i powtarzalnych pomiarów narzędzi skrawających poza obrabiarką. Stabilna, stalowa konstrukcja, prowadnice w każdej osi oraz szklane liniały Heidenhain pozwalają uzyskać dokładne wyniki niezależnie od warunków na hali produkcyjnej. Urządzenie występuje w trzech wersjach: w pełni automatycznej (CNC), w konfiguracji mieszanej oraz w pełni manualnej, dzięki czemu można dobrać model do budżetu i potrzeb zakładu.

Ustawiacz współpracuje z oprogramowaniem EASY, umożliwia komunikację z obrabiarką, obsługę chipów RFID, integrację z systemami typu TDM i eksport danych pomiarowych. To rozwiązanie stworzone do produkcji seryjnej, obróbki precyzyjnej oraz zakładów wymagających stabilnej kontroli narzędzi.

Stalowa konstrukcja o dużej masie

Korpus wykonany ze staliwa tłumi drgania i nie odkształca się przy zmianach temperatury. Dzięki temu pomiary są stabilne nawet wtedy, gdy na hali panują trudne warunki.
Nie tracisz czasu na ponowne ustawianie narzędzia — wynik jest powtarzalny za każdym razem.

Liniały Heidenhain w osiach X i Z

Liniały są zamontowane centralnie pomiędzy prowadnicami, co eliminuje błędy wynikające z mimośrodowego odczytu i wpływu temperatury.
Możesz zaufać pomiarowi — różnice rzędu kilku mikronów nie wynikają z urządzenia, tylko z narzędzia.

Precyzyjne wrzeciono bazowe SK50

Wrzeciono z biciem ≤ 0,002 mm jest fundamentem poprawnego pomiaru. Mocny zaciąg i dopracowana geometria utrzymują oprawkę dokładnie tam, gdzie powinna być.
Jeżeli narzędzie zostało ustawione na 0,02 mm — właśnie tyle dostaniesz na maszynie.

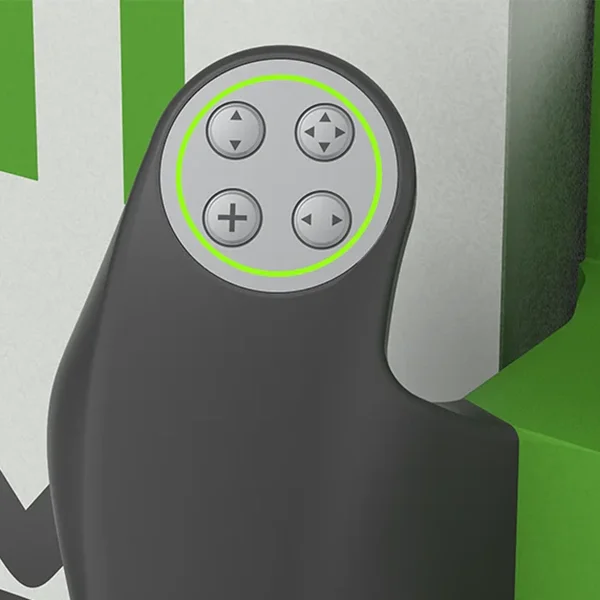

Prowadnice liniowe i oddzielna przeciwwaga

Każdy ruch kamery i wrzeciona odbywa się płynnie i bez luzów. Oddzielna przeciwwaga zapobiega opadaniu osi i eliminuje skokowe ruchy.
Ustawienie narzędzia trwa sekundy, a operator nie walczy z mechaniką urządzenia.

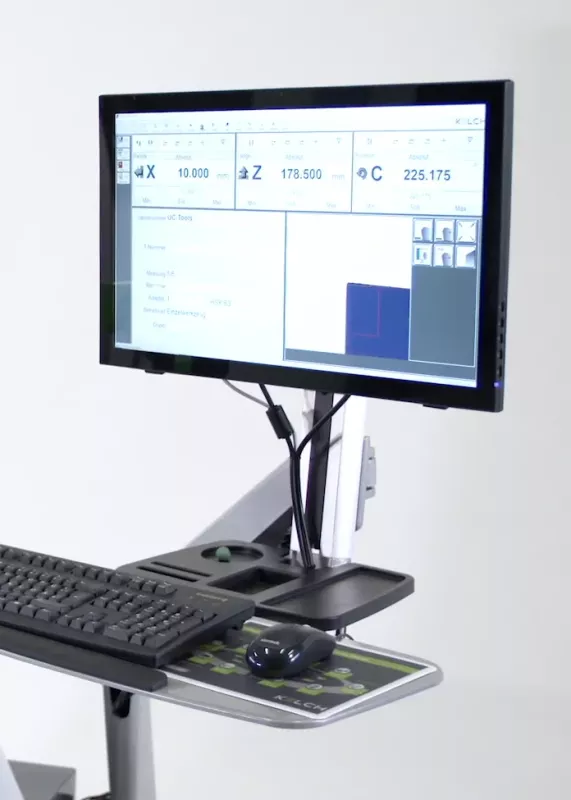

Oprogramowanie EASY — szybkie i intuicyjne

Przejrzyste interfejsy, duże ikony, natychmiastowa wizualizacja. Pełna komunikacja z maszyną, chipami RFID oraz TDM.
Realnie krótszy czas przezbrojeń i wyeliminowane błędy z ręcznego przepisywania danych.

Masz pytania? Potrzebujesz pomocy?

Zadzwoń +48 61 222 58 04

Specyfikacja

Specyfikacja techniczna ustawiacza narzędziowego Kenova set line V345C / V466
Model:
KENOVA set line V346
KENOVA set line V366
Zakres pomiarowy X:
ø -100 – 400 mm
ø -100 – 600 mm
Zakres pomiarowy Z:
600 mm
600 mm
Dopuszczalne bicie promieniowe wrzeciona:
0,002mm
0,002mm
Pole pomiarowe:
7x7 mm
7x7 mm
Powiększenie kamery:
x40
x40
Jednostka pneumatyczna:

5 bar

5 bar

Wymiary (W x H x L):
1300 x 640 x 1300 mm
1300 x 640 x 1300 mm
Masa:
300 kg
300 kg
Rozwiń pełną specyfikację

Oprogramowanie

  •
    Oprogramowanie EASY do ustawiaczy narzędziowych KELCH
    • Oprogramowanie pomiarowe EASY dla ustawiaczy narzędziowych KELCH z intuicyjnym interfejsem i menu Picture Start
    • Automatyczne programy Teach-in, tryb inspekcyjny oraz Kelch Total Image do obsługi złożonych i zużywających się narzędzi
    • Dwukierunkowa komunikacja DNC, obsługa RFID, Contour Software i moduł 3D do współpracy z obrabiarkami CNC i systemami CAM

    Kiedy wybrać:
    Gdy chcesz łatwo mierzyć i inspekować narzędzia oraz automatycznie przekazywać ich dane do sterowań CNC i CAM.

    Dowiedz się więcej

Wzorcowanie? My się tym zajmiemy

Najczęściej zadawane pytania

FAQ

Ile czasu realnie można zaoszczędzić przy przezbrajaniu maszyn?Ile czasu realnie można zaoszczędzić przy przezbrajaniu maszyn?

Najczęściej 20–40% w stosunku do ustawiania narzędzi w maszynie. W produkcji wielkoseryjnej oszczędność rośnie jeszcze bardziej.

Czy da się całkowicie wyeliminować ręczne przepisywanie długości i średnic?

Tak — wersje z oprogramowaniem EASY pozwalają przesłać dane bezpośrednio do CNC lub systemu TDM.

Czy pomiary są wystarczająco powtarzalne dla precyzyjnych operacji (np. HSK40/HSK50)?

Tak. Wrzeciono o bicie ≤ 0,002 mm i liniały Heidenhain gwarantują stabilność, której potrzebuje precyzyjna produkcja.
