Ustawiacz narzędziowy Kenova set line V6

  • Kompaktowy ustawiacz klasy premium z bardzo dokładnym wrzecionem
  • Stabilna konstrukcja z żeliwa szarego i oprogramowanie KELCH EASY
  • Opcje automatyzacji pomiaru, obsługi chipów RFID i integracji z systemami zarządzania gospodarką narzędziową

Kiedy wybrać:
Gdy zależy Ci na najwyższej precyzji oraz integracji z systemami produkcyjnymi.

Zapytaj o ofertę
Dział sprzedaży

Zainteresował Cię ten produkt?

Zadzwoń +48 61 222 58 04
Strzałka do góry
Zapytaj o ofertę

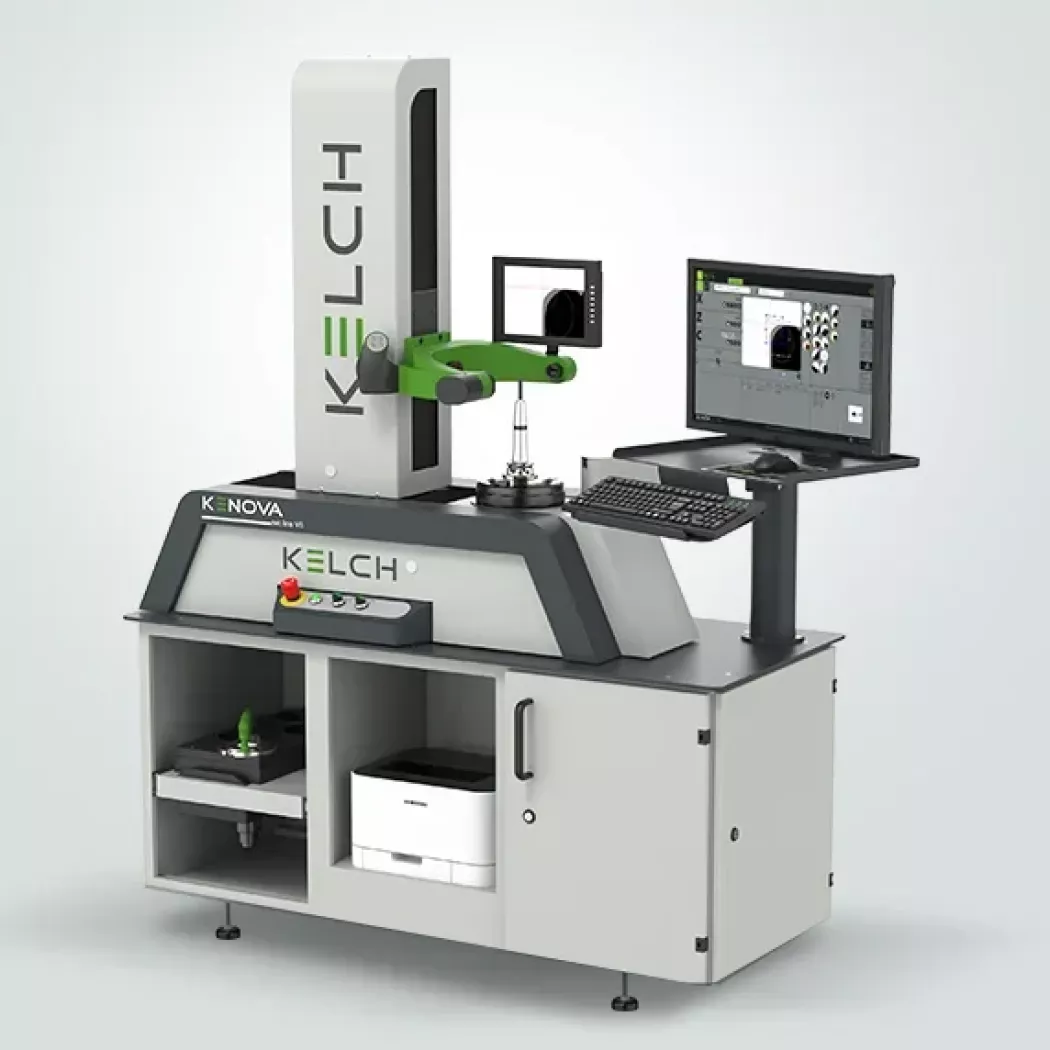

KENOVA set line V6 – kompaktowy ustawiacz narzędzi klasy premium

Opis

KENOVA set line V6 to wysokoprecyzyjny ustawiacz narzędzi zaprojektowany dla firm, które potrzebują dokładności premium, szybkiej pracy oraz pełnej cyfrowej integracji – w kompaktowej, stabilnej konstrukcji z żeliwa szarego. To urządzenie łączy funkcje znane z największych ustawiaczy CNC z formatem przystosowanym do ciasnych przestrzeni, zachowując najwyższy poziom powtarzalności i ergonomii.

Dzięki wrzecionu MPS, oprogramowaniu EASY oraz możliwości pracy manualnej lub w pełni CNC, model V6 zapewnia szybkie przygotowanie narzędzi, minimalizację błędów i gotowość do współpracy z systemami Industry 4.0.



Wyposażenie opcjonalne:

  • wkładki wrzecionowe umożliwiające pracę z oprawkami wszystkich ważnych standardów – SK, HSK, PSK, VDI i innych na specjalne zamówienie
  • MoDetec® - automatyczny system rozpoznawania aktualnie umieszczonej we wrzecionie wkładki
  • obsługa chipów RFID (Balluff, Mazak/Euchner i innych)
  • integracja z systemami zarządzania gospodarką narzędziową np. TDM
  • możliwość dwukierunkowej komunikacji z obrabiarką

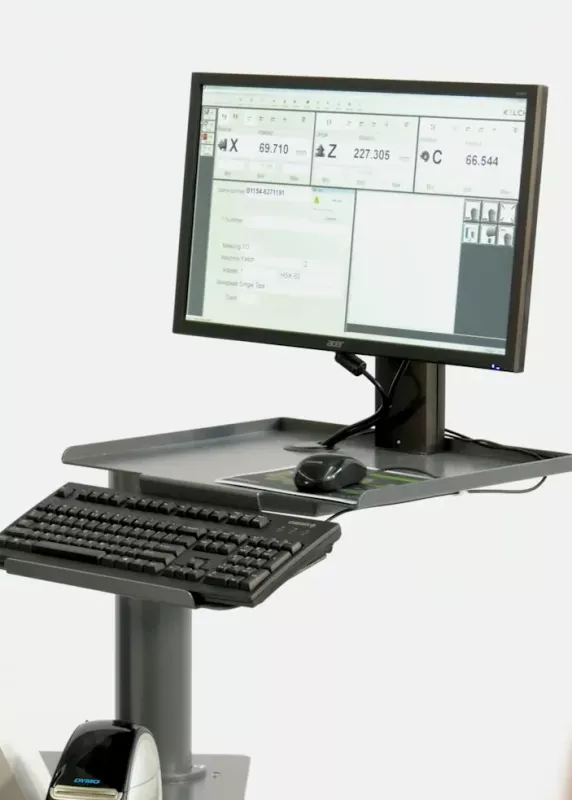

  • drugi monitor 10” - dodatkowo poprawiający ergonomię stanowiska
  • S-Camera - dodatkowa kamera: do pomiaru elementów geometrii przed ostrzeniem narzędzia
  • drukarka etykietowa

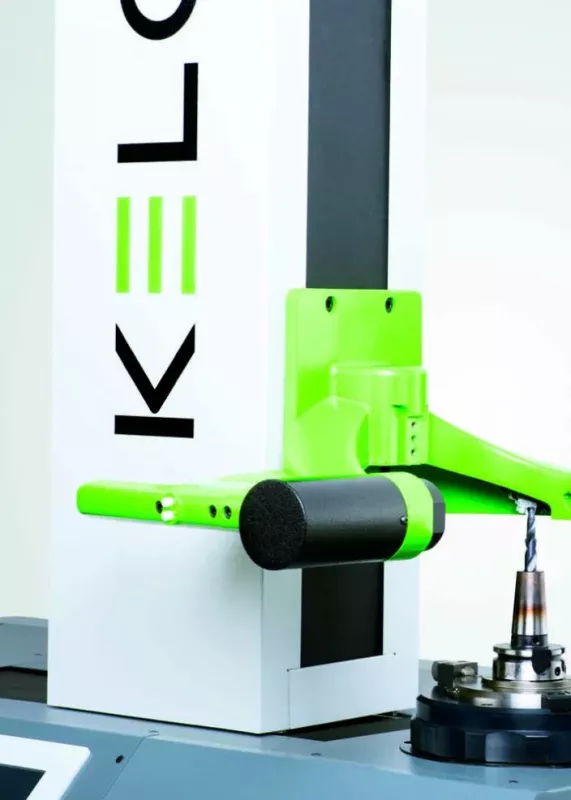

Stabilny korpus z żeliwa szarego

Korpus wykonano z żeliwa o wysokiej odporności na odkształcenia termiczne oraz drgania.
Pomiar pozostaje stabilny nawet przy pracy w wymagającym środowisku produkcyjnym.

Wrzeciono MPS o precyzji ≤ 0,001 mm i sile zacisku do 25 kN

Wrzeciono zapewnia absolutną powtarzalność oraz eliminuje wpływ operatora na wynik.
Narzędzia są mierzone zawsze z tą samą dokładnością, niezależnie od doświadczenia użytkownika.

Trzy wersje pracy (manualna, półautomatyczna, pełne CNC)

Operator może wybrać wersję dopasowaną do swoich procesów i poziomu automatyzacji.
Łatwo skalować urządzenie wraz z rozwojem zakładu.

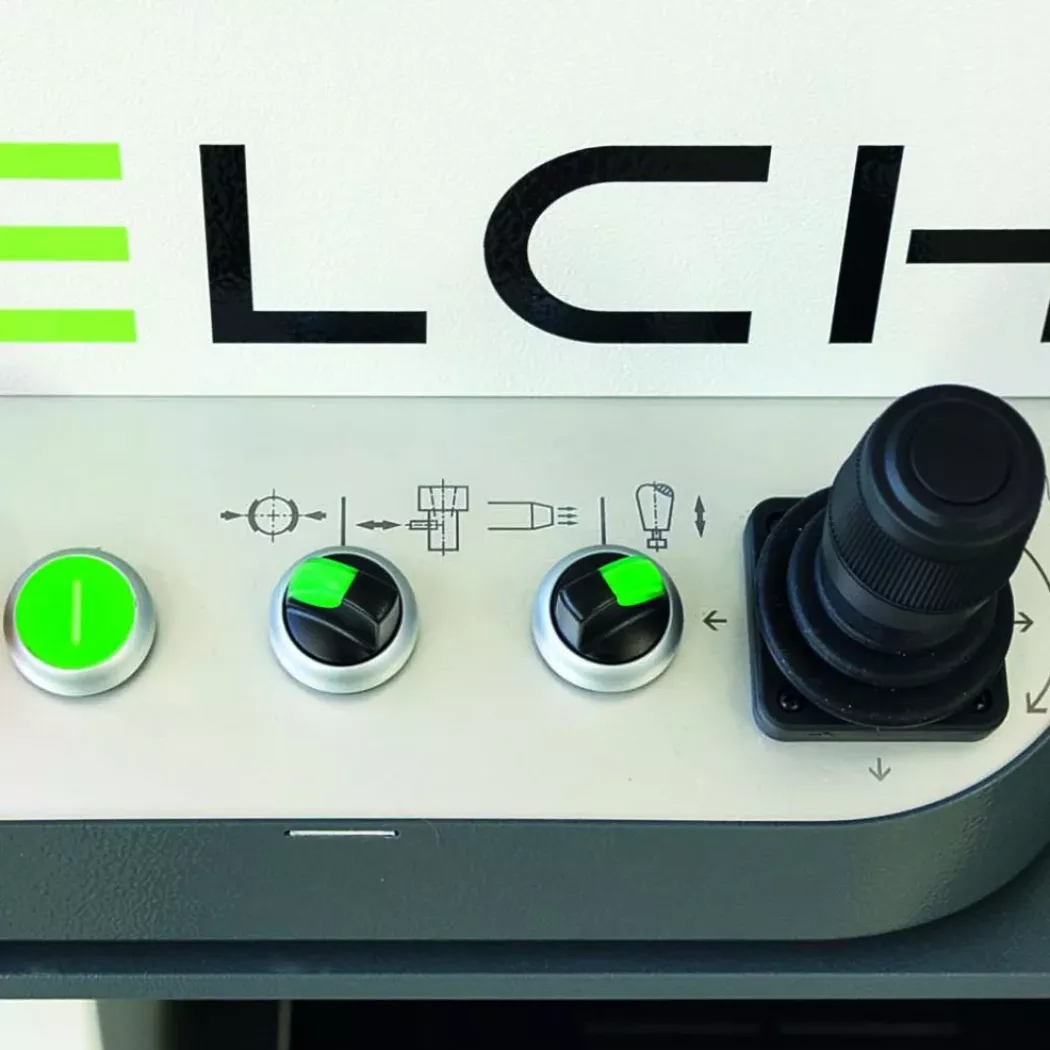

Pneumatyczny włącznik szybkiego ruchu + precyzyjne pokrętła

Połączenie szybkich przesuwów pneumatycznych i powolnych ruchów do ustawień końcowych daje pełną kontrolę nad pomiarem.
Szybsza obsługa przy zachowaniu chirurgicznej precyzji.

Szklane liniały Heidenhain w osi X i Z (centralnie montowane)

Liniały o wysokiej rozdzielczości zapewniają stabilność i powtarzalność odczytu.
Minimalizacja błędów systemowych i natychmiastowa gotowość do pracy.

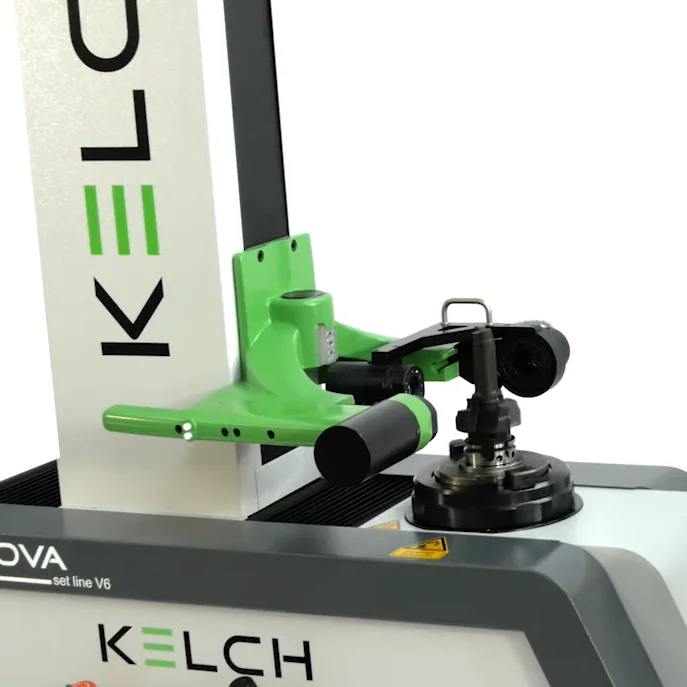

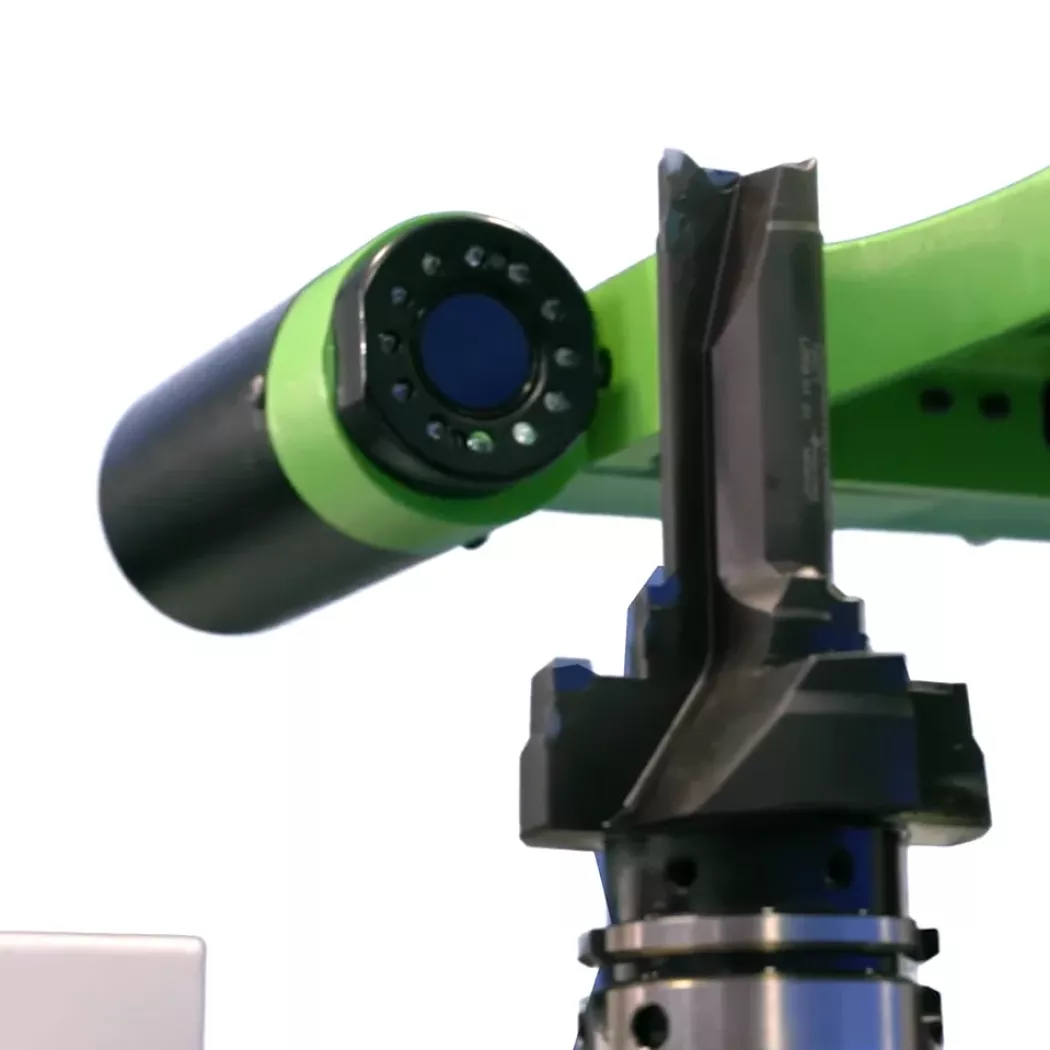

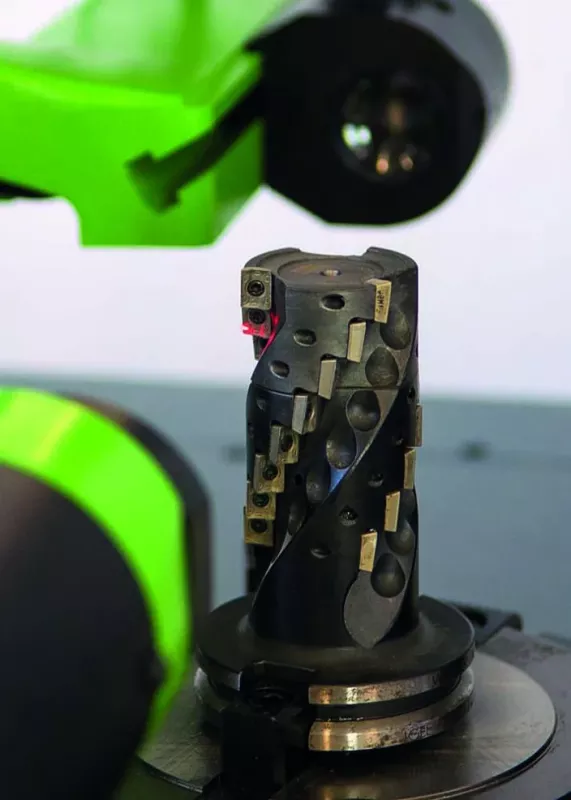

Kamera CCD z soczewką telecentryczną

Telecentryczna optyka eliminuje zniekształcenia perspektywiczne.Telecentryczna optyka eliminuje zniekształcenia perspektywiczne.
Precyzyjne odwzorowanie geometrii ostrza i wysoka wiarygodność pomiarów.

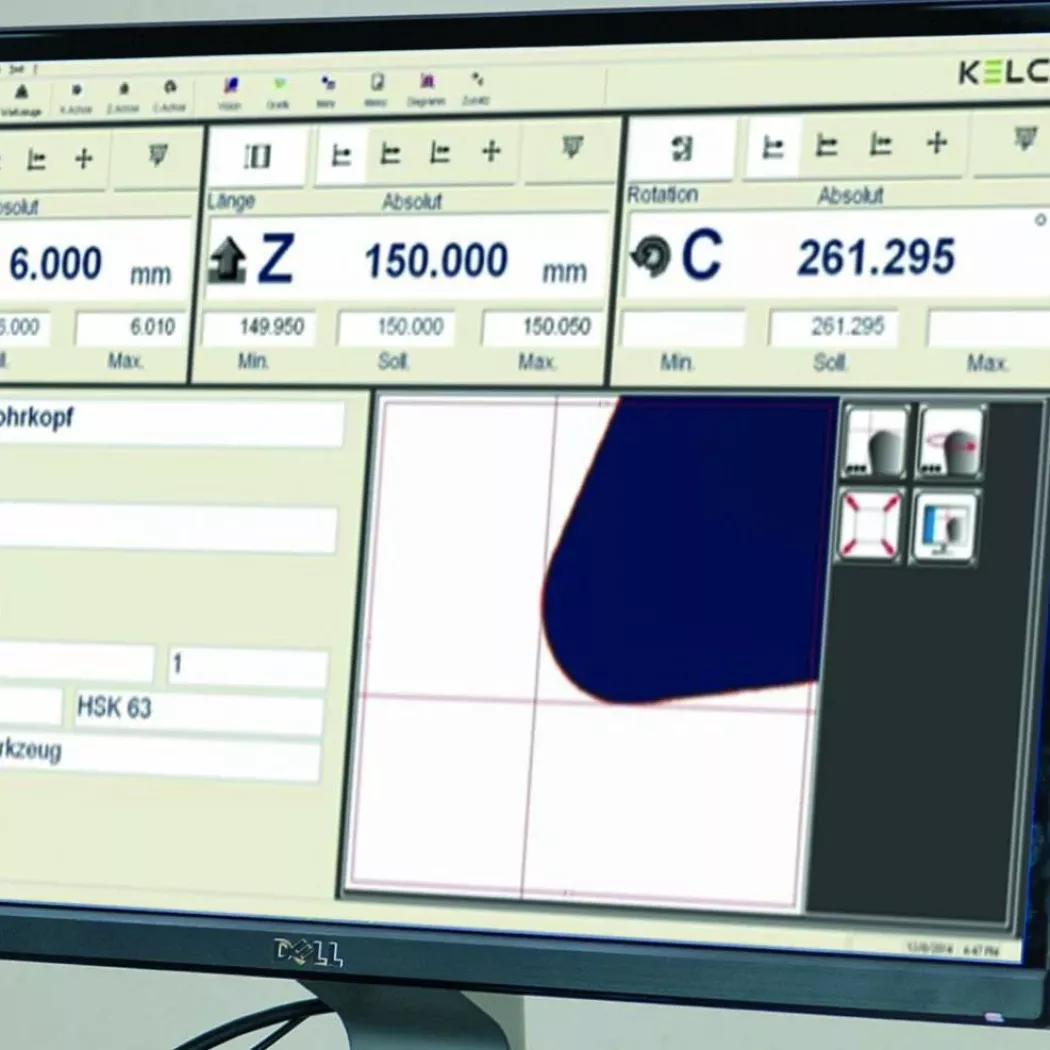

Pełna komunikacja cyfrowa (EASY)

Możliwość wysyłania danych do: CNC, RFID, systemów TDM, drukarek etykiet.
Eliminacja błędów ręcznego przepisywania i pełna integracja z procesem produkcyjnym.

Masz pytania? Potrzebujesz pomocy?

Zadzwoń +48 61 222 58 04

Specyfikacja

Specyfikacja techniczna ustawiacza narzędziowego Kenova set line V6
Zakres pomiarowy X:
-50 do Ø430 mm
Zakres pomiarowy Z:
600 / 800 / 1000 mm
Pole pomiarowe:

7x7mm

Powtarzalność:
± 0,001 mm
Rozdzielczość pomiaru:
0,001 mm
Dopuszczalne bicie promieniowe wrzeciona:
0,002 mm
Powiększenie kamery:

40x

Jednostka pneumatyczna:
5 bar
Wymiary
1270 x 630 x 1410 mm
Masa:
415 kg
Rozwiń pełną specyfikację

Wzorcowanie? My się tym zajmiemy

Najczęściej zadawane pytania

FAQ

Czy KENOVA V6 nadaje się do produkcji seryjnej?

Tak. Wersja CNC znacząco skraca czas pomiaru i eliminuje ryzyko błędów operatora.

Czy mogę pracować z narzędziami różnych standardów?

Tak — dzięki wymiennym wkładkom obsługiwane są SK, HSK, PSK, VDI i wykonania specjalne.

Czym różni się V6 od serii V3xx i V2xx?

V6 ma bardziej stabilny korpus, wrzeciono MPS o najwyższej powtarzalności i większe możliwości automatyzacji.

Czy mogę integrować dane z systemami zarządzania narzędziami?

Tak, oprogramowanie EASY wspiera integrację m.in. z TDM oraz RFID.
