Ustawiacz narzędziowy Kenova set line V9-S

  • Połączenie ustawiacza narzędziowego z automatycznym stanowiskiem mocowania termokurczliwego
  • Zakres pomiarowy X do 1030 mm i Z do 1000 mm, 5 osi CNC i chłodzenie 3 narzędzi jednocześnie
  • Oprogramowanie EASY z możliwością integracji z obrabiarkami i systemami RFID

Kiedy wybrać:
Jeśli chcesz połączyć pomiar narzędzi i proces termokurczliwy w jednym  zautomatyzowanym stanowisku.

Zapytaj o ofertę
Dział sprzedaży

Zainteresował Cię ten produkt?

Zadzwoń +48 61 222 58 04
Strzałka do góry
Zapytaj o ofertę

KENOVA set line V9-S – najwyższa liga precyzyjnego ustawiania i mocowania narzędzi

Opis

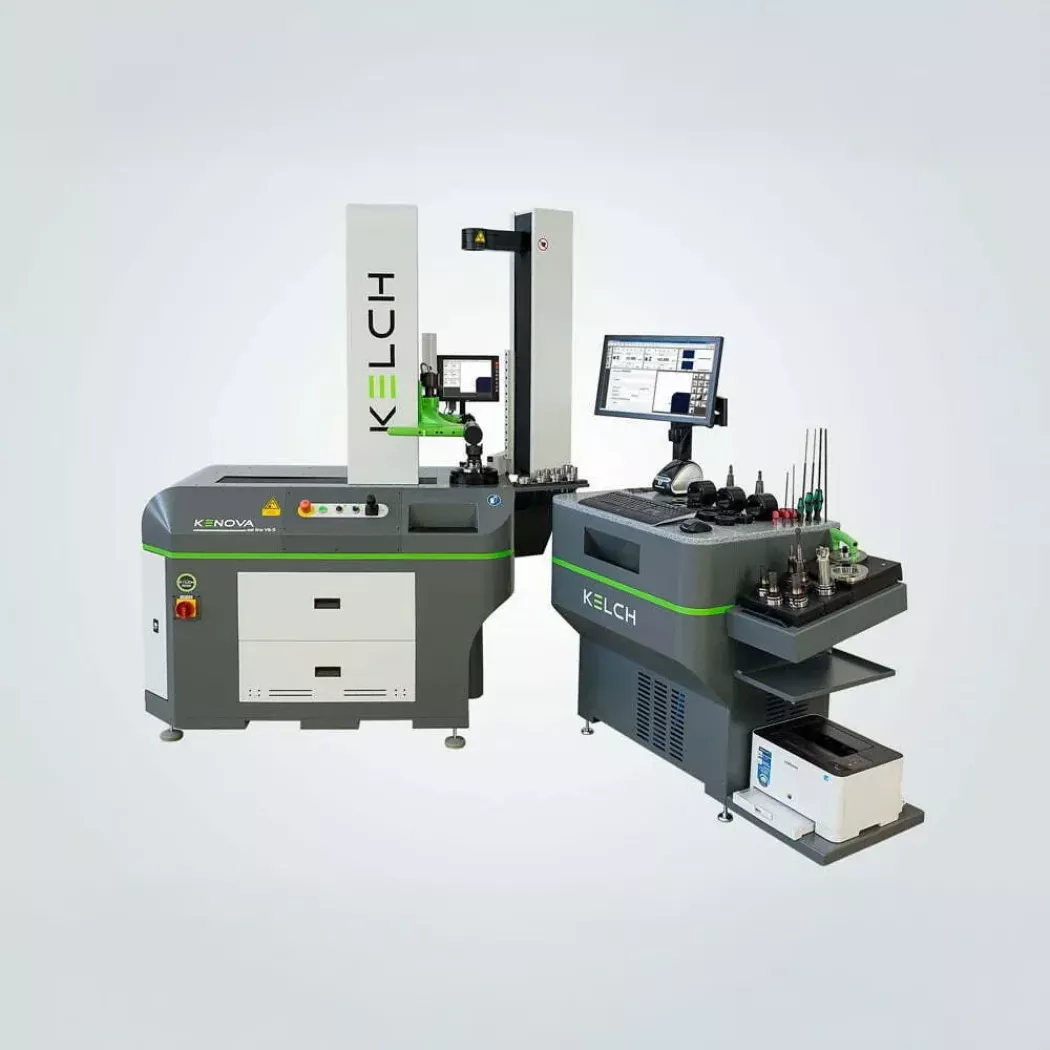

KENOVA set line V9-S to zaawansowane stanowisko łączące pełnoprawny ustawiacz narzędziowy CNC z zautomatyzowanym systemem termokurczliwym (shrink-fit). W jednym urządzeniu można mierzyć, mocować, ustawiać wysunięcie, a następnie natychmiast wykonać chłodzenie oprawek – bez przenoszenia narzędzia między stanowiskami.

To kompletny, przemysłowy system dla fabryk, które oczekują maksymalnej produktywności, powtarzalności i bezpieczeństwa procesu.

Wyposażenie opcjonalne:

  • adaptery umożliwiające pracę z oprawkami wszystkich istotnych standardów: SK/BT, HSK, PSK (Capto®), VDI
  • drukarka etykietowa
  • moduł pomiaru wycentrowania narzędzi tokarskich
  • opcjonalny monitor 8 calowy na nośniku kamery dla poprawy ergonomii
  • opcjonalna kamera i oprogramowanie do pomiaru ściernic
  • opcja 4 osi – ustawianie długości narzędzi na zadany wymiar

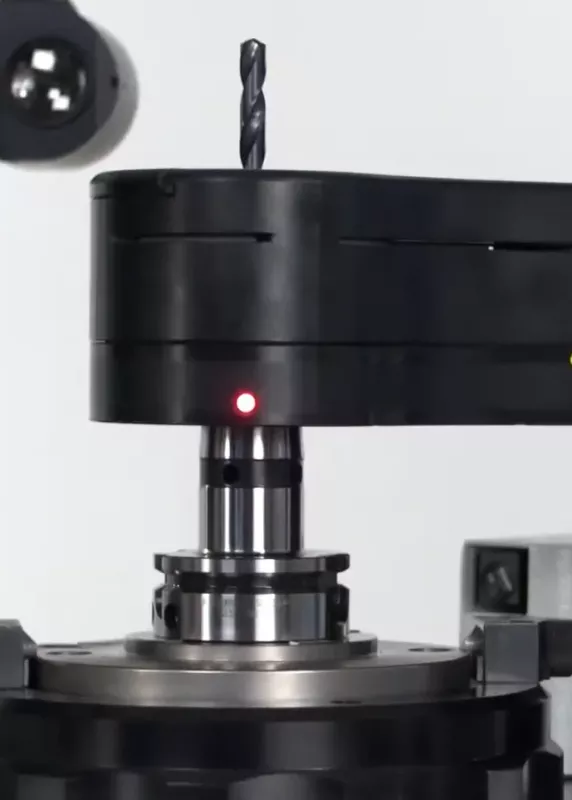

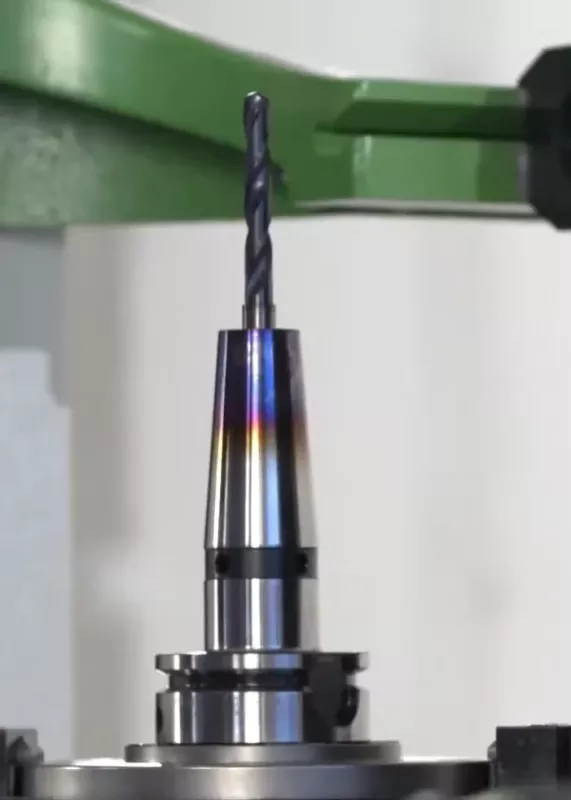

Zintegrowane stanowisko pomiarowe i termokurczliwe

V9-S łączy pełnoprawny ustawiacz narzędziowy z kompletną stacją termokurczliwą, dzięki czemu cały proces – podgrzewanie, mocowanie, ustawienie długości i pomiar – odbywa się w jednym miejscu. Eliminuje to konieczność przenoszenia narzędzi między maszynami, co skraca czas przygotowania i minimalizuje ryzyko błędów operatora.
Znacznie szybszy cykl przygotowawczy i mniejsza liczba błędów montażowych.

Korpus z polimerobetonu o najwyższej stabilności

Podstawa z polimerobetonu doskonale tłumi drgania i ma bardzo niską rozszerzalność cieplną. Dzięki temu geometria urządzenia nie „pływa” nawet podczas pracy w zmiennych warunkach produkcyjnych. Stabilność konstrukcji przekłada się na realnie wyższą powtarzalność wyników.
Pewne i powtarzalne pomiary niezależnie od obciążenia i warunków otoczenia.

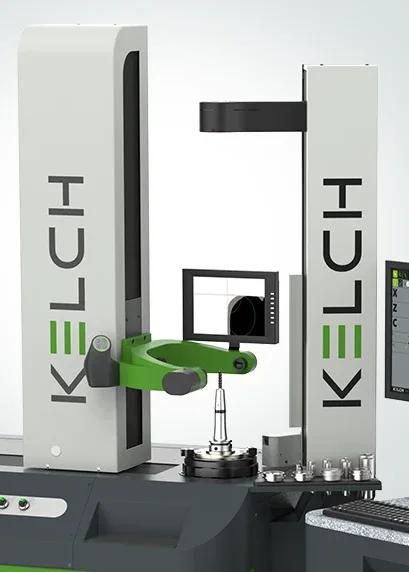

Pięć osi CNC – pełna automatyzacja ustawiania

Wersja CNC steruje wszystkimi osiami urządzenia, co pozwala na automatyczne pozycjonowanie kamery, narzędzia i punktów pomiarowych. Operator może uruchamiać sekwencje jednym przyciskiem, a urządzenie samo ustawia narzędzie i wykonuje pomiar. To idealne rozwiązanie dla zakładów, które chcą uniezależnić proces od doświadczenia operatorów.
Stabilna jakość pomiaru w produkcji wielozmianowej.

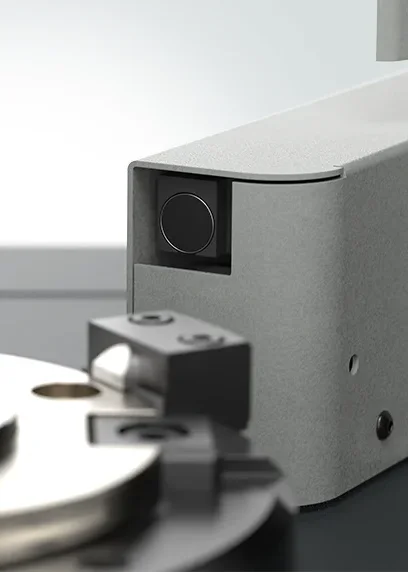

Kamera CCD z optyką telecentryczną

Telecentryczna optyka eliminuje zniekształcenia perspektywiczne, dzięki czemu wymiary narzędzia odwzorowane są 1:1. Umożliwia to precyzyjną kontrolę geometrii ostrza i krawędzi skrawających. Obraz pozostaje ostry nawet wtedy, gdy narzędzie nie jest idealnie w centrum kadru.
Większa pewność pomiaru małych promieni, naroży i stępionych krawędzi.

System chłodzenia narzędzi – do 3 oprawek jednocześnie

Chłodzenie odbywa się w zamkniętym obiegu, co jest bezpieczne dla operatora i stabilne temperaturowo. System może jednocześnie schładzać trzy narzędzia w czasie ok. 60 sekund. Pozwala to utrzymać wysoki takt pracy w narzędziowni bez czekania na ostudzenie oprawki.
Szybszy obieg narzędzi i mniejsze przestoje.

Duży zakres pomiarowy X/Z

Zakres w osi X sięga nawet 1030 mm, a w osi Z nawet 1000 mm, co umożliwia pracę z bardzo zróżnicowanymi narzędziami. Użytkownik może mierzyć zarówno małe frezy, jak i długie narzędzia specjalne. Zakres ten sprawia, że jedno urządzenie wystarcza na cały park maszynowy.
Brak konieczności inwestowania w kilka ustawiaczy dla różnych grup narzędzi.

Masz pytania? Potrzebujesz pomocy?

Zadzwoń +48 61 222 58 04

Specyfikacja

Specyfikacja techniczna ustawiacza narzędziowego Kenova set line V9-S
Zakres pomiarowy X:
-50– 530 / 830 /1030mm (Ø)
Zakres pomiarowy Z:
400 / 600 / 800 / 1000 mm
Pole pomiarowe:

7x7mm

Dopuszczalne bicie promieniowe wrzeciona:
0,002 mm
Powiększenie kamery:

40x

Jednostka pneumatyzcna:
5 bar
Stanowisko do termokurczliwego mocowania narzędzi:
tak
Maksymalny zakres mocowania termokurczliwego:
600 mm
Wymiary:
3100x1000x1600 mm
Masa:
1300 kg
Rozwiń pełną specyfikację

Oprogramowanie

  •

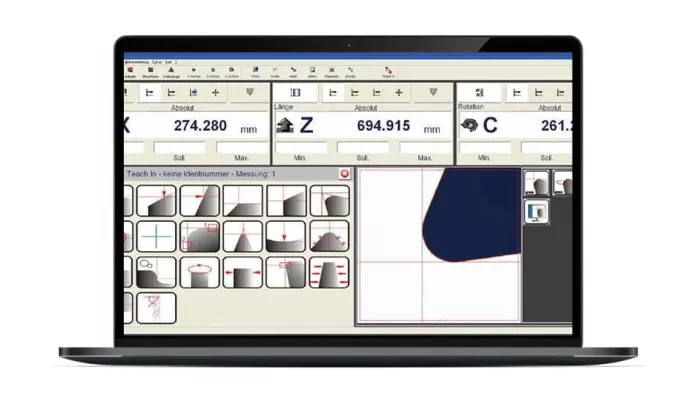

    Oprogramowanie EASY do ustawiaczy narzędziowych KELCH
    • Oprogramowanie pomiarowe EASY dla ustawiaczy narzędziowych KELCH z intuicyjnym interfejsem i menu Picture Start
    • Automatyczne programy Teach-in, tryb inspekcyjny oraz Kelch Total Image do obsługi złożonych i zużywających się narzędzi
    • Dwukierunkowa komunikacja DNC, obsługa RFID, Contour Software i moduł 3D do współpracy z obrabiarkami CNC i systemami CAM

    Kiedy wybrać:
    Gdy chcesz łatwo mierzyć i inspekować narzędzia oraz automatycznie przekazywać ich dane do sterowań CNC i CAM.

    Dowiedz się więcej

Zintegrowane stanowisko pomiarowe i termokurczliwe

Najczęściej zadawane pytania

FAQ

Czy V9-S może jednocześnie mierzyć i mocować narzędzia?

Tak. To jedno z jego głównych założeń – oba procesy odbywają się w jednym urządzeniu bez przenoszenia oprawek.

Czy można przesłać parametry bezpośrednio do maszyny CNC?

Tak. EASY obsługuje komunikację dwukierunkową i systemy RFID, co zapewnia bezbłędne przekazywanie korekt.

Czy obsługuje narzędzia tokarskie?

Tak, po dodaniu modułu centrowania narzędzi tokarskich.

Jak wygląda obsługa długich narzędzi (np. do głębokiej obróbki)?

Duży zakres osi X/Z i stabilna konstrukcja umożliwiają pomiar nawet bardzo długich narzędzi do 600 mm mocowania i 1000 mm pomiaru.

Czy można użyć urządzenia do analizy stanu zużycia narzędzia?

Tak. Oświetlenie odbite i telecentryczna optyka pozwalają ocenić stan krawędzi skrawających i przeprowadzić kontrolę wizualną.

Zapytaj o produkt

Zadzwoń do nas

+48 61 222 58 11
Skontaktuj się z nami, nasi eksperci pomogą dobrać produkt
pod Twoje indywidualne potrzeby i przygotują ofertę.

Pliki do pobrania

Katalog ustawiaczy narzędziowych Kelch

pdf • 5.63 MB
Pobierz

Powiązane akcesoria i produkty

  • Ustawiacz narzędziowy KENOVA set line V346/V366
    • Przemysłowe ustawiacze narzędziowe dostępne w wersji automatycznej, półautomatycznej i manualnej
    • Stabilny korpus staliwny, precyzyjne wrzeciono SK50 i szklane liniały Heidenhain
    • Oprogramowanie EASY, możliwość integracji z systemami TDM i obsługa chipów RFID

    Kiedy wybrać:
    Gdy zależy Ci na precyzji oraz pełnej integracji z systemami produkcyjnymi.

    Szczegóły Zapytaj o produkt
  • Ustawiacz narzędziowy Kenova set line V9
    • Zautomatyzowane stanowisko pomiarowe z korpusem z polimerobetonu zapewniającym najwyższą stabilność i tłumienie drgań
    • Oprogramowanie EASY z możliwością komunikacji z obrabiarkami za pomocą chipów RFID i integracja z systemami TDM

    Kiedy wybrać:
    Gdy potrzebujesz ustawiacza dla najbardziej wymagających procesów.

    Szczegóły Zapytaj o produkt
  • Nowość
    Ustawiacz narzędziowy KENOVA set line V244
    • Kompaktowy ustawiacz narzędziowy działający bez sprężonego powietrza
    • Dokładność pomiaru 0,001 mm gwarantuje idealne ustawienie narzędzi
    • Stabilny korpus żeliwny, wskaźnik laserowy i adaptery do różnych typów oprawek

    Kiedy wybrać:
    Gdy potrzebujesz dokładnego ustawiacza narzędzi, który nie wymaga instalacji pneumatyki.

    Szczegóły Zapytaj o produkt
  • Ustawiacz narzędziowy KENOVA set line H343
    • Kompaktowy ustawiacz narzędziowy w układzie horyzontalnym z dużym zakresem konfiguracji
    • Możliwość montażu kilku uchwytów tokarskich i wrzeciona frezarskiego jednocześnie
    • Zaawansowane oprogramowanie CoVis lub EASY z obsługą RFID

    Kiedy wybrać:
    Gdy zależy Ci na szybkim, stabilnym i precyzyjnym ustawianiu narzędzi.

    Szczegóły Zapytaj o produkt

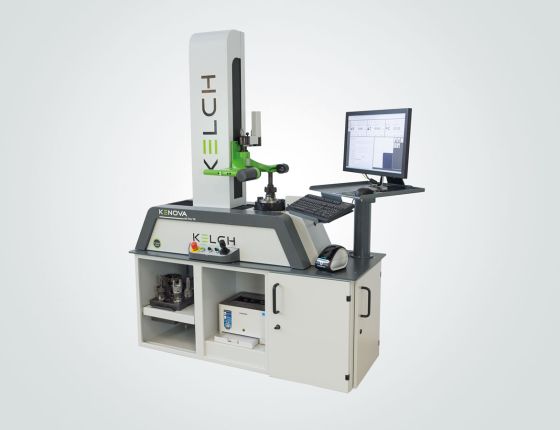

  • Ustawiacz narzędziowy Kenova set line V6
