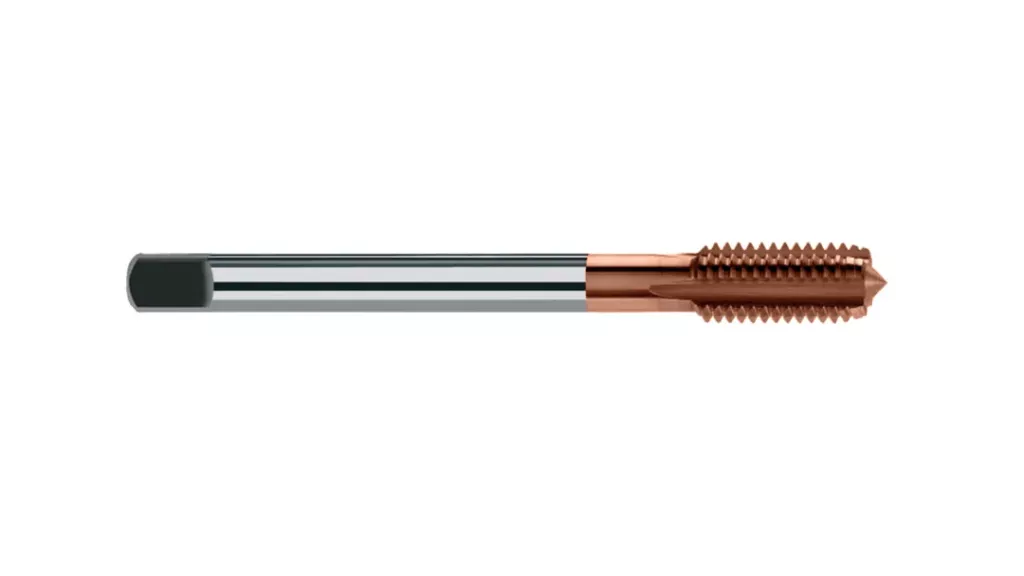

Gwintownik Fraisa c-tap/ durotap GG
Gwintownik Fraisa c-tap/ durotap GG
- Żeliwo
- Gwintownik
- M2-M24
Kiedy wybrać:
Gdy obrabiasz żeliwo lub materiały kruche i oczekujesz doskonałego odprowadzania wiórów oraz czystego, dokładnego gwintu.
Dział sprzedaży
Zainteresował Cię ten produkt?

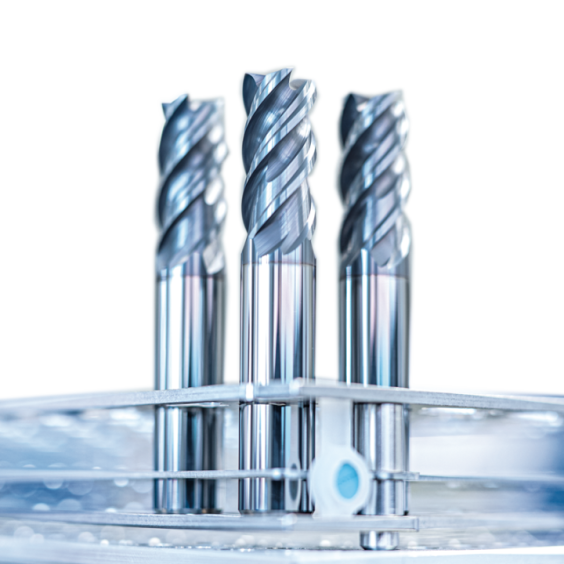

Poznaj narzędzia FRAISA Szwajcarską precyzję, której ufa najbardziej wymagający przemysł
Lotnictwo i kosmonautyka
elementy ze stopów tytanu i niklu
Automotive i elektromobilność
komponenty silników i formy do detali plastikowych
Energetyka i turbiny
trudnoskrawalne stopy i odporność temperaturowa
Przemysł formierski
gdzie liczy się idealna jakość powierzchni i trwałość narzędzi
Zastosowania
Gwintowniki FRAISA z serii c-tap oraz durotap GG-R zostały zaprojektowane specjalnie do obróbki wszystkich typów żeliwa — zarówno żeliwa szarego, jak i sferoidalnego. Seria c-tap umożliwia gwintowanie zarówno otworów przelotowych, jak i nieprzelotowych, natomiast durotap GG-R jest zoptymalizowany wyłącznie pod kątem otworów nieprzelotowych, zapewniając maksymalną kontrolę procesu. Obie serie gwarantują precyzyjne formowanie gwintów w materiałach o wysokiej kruchości i sypkim wiórze.
Przemysł odlewniczy i obudowy maszyn
Gwintowniki c-tap i durotap GG-R doskonale sprawdzają się przy obróbce korpusów maszyn, obudów skrzyń, podstaw, wsporników oraz elementów konstrukcyjnych wykonanych z żeliwa. Narzędzia zapewniają stabilny proces gwintowania w grubych, ciężkich odlewach o zróżnicowanej strukturze materiału.
Przemysł motoryzacyjny i układy hamulcowe
W branży automotive żeliwo wykorzystywane jest m.in. w produkcji tarcz hamulcowych, obudów przekładni, elementów układów mocowania oraz złączy konstrukcyjnych. Gwintowniki FRAISA gwarantują powtarzalne, trwałe gwinty w tych elementach nawet przy dużych obciążeniach eksploatacyjnych.
Przemysł hydrauliczny i pompy
Żeliwo jest powszechnym materiałem w korpusach pomp, zaworach, obudowach turbin, strefach przepływowych i złączach hydraulicznych. C-tap oraz durotap GG-R umożliwiają stabilne gwintowanie komponentów, w których kluczowa jest odporność połączenia oraz szczelność instalacji.
Technologia
-
Gwint metryczny grubozwojowy zgodnie z normą ISO DIN 965 (DIN 13)
Seria: c-tap i Durotap GG-R
-
Narzędzia klasy 2 (ISO 2) są przeznaczone do produkcji gwintów o tolerancjach 4G, 5G, 6H
Seria: c-tap i Durotap GG-R
-
Profile zębów narzędzia odpowiadają określonej normie
Seria: c-tap i Durotap GG-R
-
Wykonanie trzpienia cylindrycznego z końcówką kwadratową zgodnie z określonymi normami narzędziowymi
Seria: c-tap i Durotap GG-R
-
Zgodność z normami
Kształt fazy dla gwintowników zgodnie z normą DIN 2197, tabela 4, typ C. Liczba skoków w fazie wynosi od 2 do 3.
Kształt stożka wprowadzającego dla gwintownika zgodnie z normą DIN 2175, tabela 4: typ C. Długość stożka wprowadzającego wynosi od 2 do 3 razy skok.
Seria: c-tap i Durotap GG-R
-
Idealne dla gwintów
Narzędzie nadaje się do wykonywania gwintów w otworach nieprzelotowych i przelotowych.
Nieprzelotowe: c-tap i Durotap GG-R
Przelotowe: c-tap
-
HSS PM/F
Wysokowydajny gatunek proszkowej stali szybkotnącej.
Seria: c-tap
-
Przepływ wiórów
Narzędzie z przepływem wiórów w kierunku posuwu.
Seria: c-tap
-
HM MG10
Gatunek węglika o drobnym ziarnie. Twardość 1600 HV. Zawartość Co 10%.
Seria: Durotap GG-R
-
Przepływ wiórów
Narzędzie z przepływem wiórów przeciwnym do kierunku posuwu.
Seria: Durotap GG-R
ToolExpert 2.0 - Oprogramowanie pozwalające dobrać odpowiednie narzędzie do obrabianego materiału
- Baza ponad 11000 materiałów obrabianych
- Pliki DXF narzędzi firmy Fraisa
- Dostępne parametry do różnych rodzajów obróbki
Fraisa ReTool
Usługa regeneracji narzędzi gwarantująca 100% skuteczności nowego narzędzia.
Najczęściej zadawane pytania
FAQ
Do jakich materiałów przeznaczone są Gwintowniki Fraisa c-tap/ durotap GG?
Gwintowniki Fraisa c-tap / durotap GG zostały zaprojektowane specjalnie do obróbki żeliwa oraz innych materiałów kruchych. Geometria narzędzia zapewnia skuteczne odprowadzanie wiórów i umożliwia wykonywanie czystych, precyzyjnych gwintów nawet w trudnych warunkach obróbkowych.
Jakie są główne zalety stosowania Gwintowników Fraisa c-tap/ durotap GG?
Do kluczowych zalet gwintowników Fraisa c-tap / durotap GG należą:
- bardzo dobre odprowadzanie wiórów podczas obróbki żeliwa,
- wysoka jakość i dokładność wykonywanego gwintu,
- stabilna praca narzędzia i ograniczone ryzyko uszkodzenia krawędzi skrawających,
- możliwość obróbki szerokiego zakresu gwintów (m.in. M2–M24),
co przekłada się na wysoką wydajność i powtarzalność procesu gwintowania.
W jakich branżach najczęściej stosowane są Gwintowniki Fraisa c-tap/ durotap GG?
Gwintowniki Fraisa c-tap / durotap GG są najczęściej stosowane w branżach, w których dominuje obróbka żeliwa i komponentów o wysokich wymaganiach jakościowych, takich jak:
- przemysł maszynowy,
- przemysł motoryzacyjny,
- produkcja komponentów technicznych i konstrukcyjnych,
- zakłady obróbki skrawaniem specjalizujące się w materiałach kruchych.
Narzędzia premium
Niższy koszt na detal
Wydłużona żywotność + ReTool® = mniej zakupów
w skali roku.
Mniej nieplanowanych przestojów
Stabilny proces to pewniejsza produkcja i terminowe dostawy.
Wyższa jakość powierzchni
Mniej obróbki wykańczającej, krótszy lead time.
Silne referencje
Narzędzia sprawdzone tam, gdzie tolerancja błędu wynosi 0,00 mm.
Wsparcie inżynierskie
Parametrów nie liczysz sam, dostarczamy je wraz z narzędziem.
