Mikroskopy inspekcyjne i pomiarowe, stereoskopowe i cyfrowe

Mikroskop pomiarowy to profesjonalne urządzenie optyczne przeznaczone do wykonywania precyzyjnych pomiarów w powiększeniu. Wyposażony jest w stolik (manualny lub CNC) umożliwiający przemieszczanie próbki oraz w układ do odczytu wartości mierzonych. W nowoczesnych modelach stosuje się liniały o dużej rozdzielczości, kamery i oprogramowanie pomiarowe działające na platformie Windows, które pozwala nie tylko wykonywać pomiary, ale także generować raporty i zarządzać programami pomiarowymi. Mikroskopy pomiarowe znajdują zastosowanie w kontroli jakości, badaniach materiałowych, inżynierii odwrotnej oraz w pomiarach elementów o skomplikowanej geometrii.

Do najważniejszych typów należą:

• Mikroskopy stereoskopowe – dają przestrzenny obraz dzięki specjalnemu torowi optycznemu, idealne do szybkiej inspekcji wizualnej i oceny jakości wykonania.

• Mikroskopy cyfrowe – wyposażone w kamerę, umożliwiają rejestrowanie obrazu, pomiary na ekranie, transmisję online i łatwe udostępnianie wyników.

• Mikroskopy biologiczne – oferują duże powiększenia i oświetlenie przechodzące, stosowane w mikrobiologii i badaniach laboratoryjnych.

• Mikroskopy metalograficzne – przeznaczone do obserwacji struktury metali i stopów, często w jasnym/ciemnym polu lub z kontrastem DIC.

• Mikroskopy pomiarowe – do precyzyjnych pomiarów w powiększeniu, z manualnym lub zmotoryzowanym stolikiem (CNC) oraz oprogramowaniem pomiarowym.

Mikroskop stereoskopowy umożliwia trójwymiarową obserwację obiektu dzięki specjalnie zaprojektowanemu torowi optycznemu. Zapewnia zmienne powiększenie, które można dodatkowo zwiększyć przez zastosowanie wymiennych okularów lub obiektywów. Jest idealny do szybkiej inspekcji i oceny jakości wykonania detali w elektronice, mechanice precyzyjnej, jubilerstwie czy laboratoriach. Modele dostępne w ofercie ITA (m.in. firmy Kern, Vision Engineering) mogą być wyposażone w kamerę, co pozwala dokumentować obserwacje i dzielić się nimi z zespołem.

Mikroskop biologiczny to urządzenie o dużym powiększeniu, które wykorzystuje oświetlenie światłem przechodzącym (od spodu) i odbitym, co pozwala na obserwację preparatów biologicznych takich jak tkanki, komórki czy mikroorganizmy. Stosowany jest w laboratoriach mikrobiologicznych, edukacji, medycynie, weterynarii i biologii. Mikroskopy biologiczne marki KERN dostępne są w różnych konfiguracjach statywów, oświetlenia i układów optycznych, a opcjonalne kamery pozwalają na rejestrację i analizę obrazu.

Mikroskopy metalograficzne to profesjonalne urządzenia pomiarowe służące do obserwacji w dużym powiększeniu od 200 do 1000 razy, wykorzystywane w laboratoriach badawczych oraz w przemyśle lotniczym, motoryzacyjnym i maszynowym. Mogą mieć konstrukcję dolno- lub górnostolikową (odwróconą) i są wyposażone w rewolwer umożliwiający montaż kilku obiektywów oraz ich szybką wymianę. Oferują obserwację w jasnym i ciemnym polu, a także możliwość stosowania kontrastu Nomarskiego (DIC). Precyzyjne przemieszczanie próbki umożliwia stolik krzyżowy, a regulację ostrości – koncentryczne pokrętła. W zależności od konfiguracji mogą być wyposażone w kamerę i oprogramowanie do analizy obrazu.

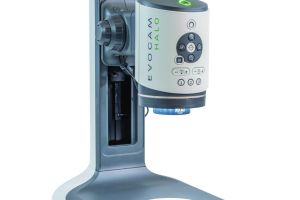

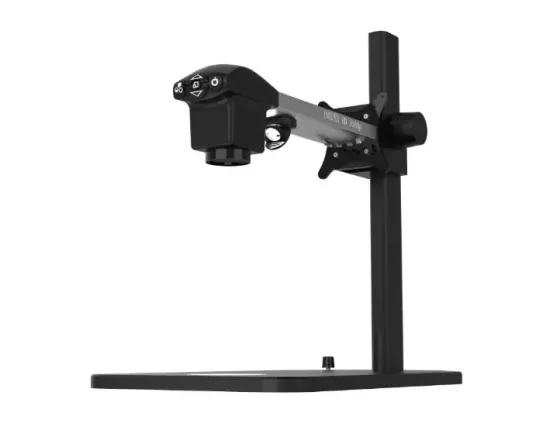

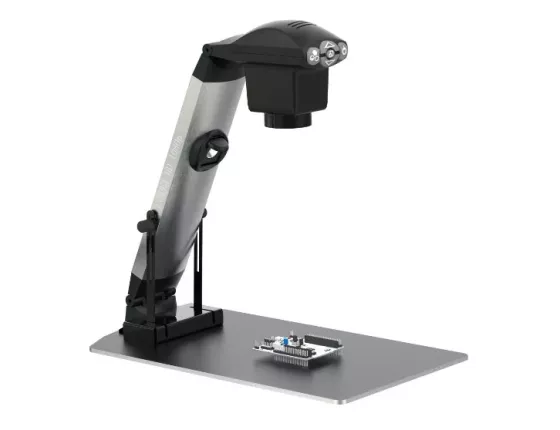

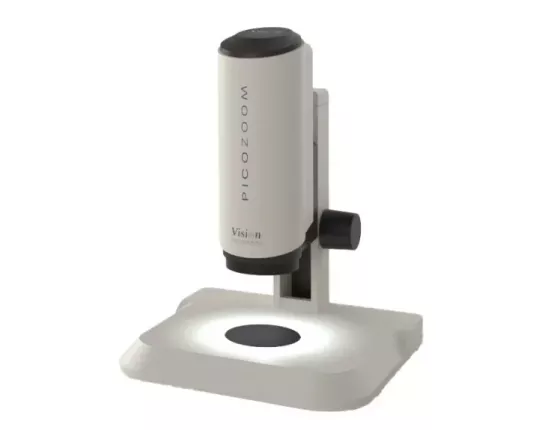

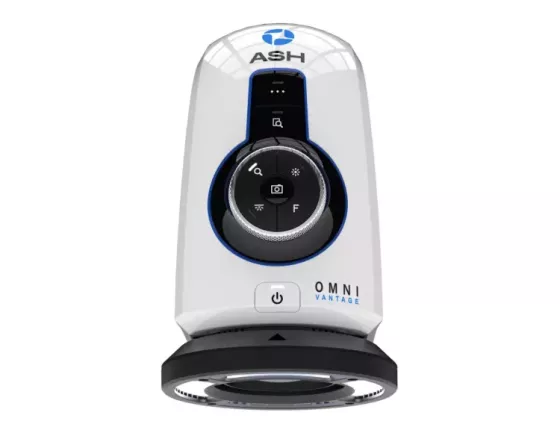

Mikroskop cyfrowy to nowoczesne urządzenie wyposażone w kamerę, które umożliwia rejestrowanie i przesyłanie obrazu w wysokiej jakości. Dzięki temu można prowadzić zdalne konsultacje, dokumentować obserwacje i łatwo udostępniać wyniki badań. Profesjonalne modele, takie jak DRV firmy Vision Engineering, pozwalają na transmisję obrazu w czasie rzeczywistym nawet między różnymi lokalizacjami. Mikroskopy cyfrowe znajdują zastosowanie w elektronice, badaniach materiałowych, medycynie i edukacji. Cena mikroskopu cyfrowego zależy od parametrów kamery, statywu oraz rodzaju oświetlenia.

Mikroskop pomiarowy służy do wykonywania pomiarów geometrycznych, najczęściej drobnych lub elastycznych części w powiększeniu. Wyposażony jest w stolik manualny lub CNC, liniały inkrementalne, kamery oraz oprogramowanie, które umożliwia raportowanie wyników i zarządzanie programami pomiarowymi. Dawniej w mikroskopach wykorzystywane były mikrometry i okulary -  dziś jest w pełni zintegrowany z technologią cyfrową.

Mikroskop cyfrowy rejestruje obraz za pomocą kamery i wyświetla go na ekranie, umożliwiając powiększenie, zapis i udostępnianie wyników. Nowoczesne modele, jak DRV Vision Engineering, oferują transmisję obrazu online w jakości 3D, co ułatwia zdalną współpracę.

W kontroli jakości najczęściej stosuje się mikroskopy stereoskopowe, metalograficzne lub cyfrowe z możliwością dokumentacji obrazu i wykonywania pomiarów. Dobór odpowiedniego modelu zależy od rodzaju badanych detali, wymaganej dokładności pomiaru i środowiska pracy. ITA oferuje kompleksowe doradztwo w doborze mikroskopu oraz możliwość integracji urządzenia z procesami pomiarowymi i raportowaniem.

Cena mikroskopu zależy od jego typu, wyposażenia i producenta. Modele hobbystyczne są tańsze, ale mikroskopy profesjonalne oferują większą precyzję, trwałość i funkcjonalność. ITA dostarcza urządzenia renomowanych marek, gwarantujące długą, bezproblemową eksploatację.

Tak. Wiele nowoczesnych mikroskopów – zarówno stereoskopowych, biologicznych, metalograficznych, jak i pomiarowych – może być wyposażonych w kamerę oraz dedykowane oprogramowanie do pomiarów i analizy obrazu. Pozwala to dokumentować wyniki badań, wykonywać pomiary bezpośrednio na obrazie i tworzyć raporty zgodne z wymaganiami norm jakości.
