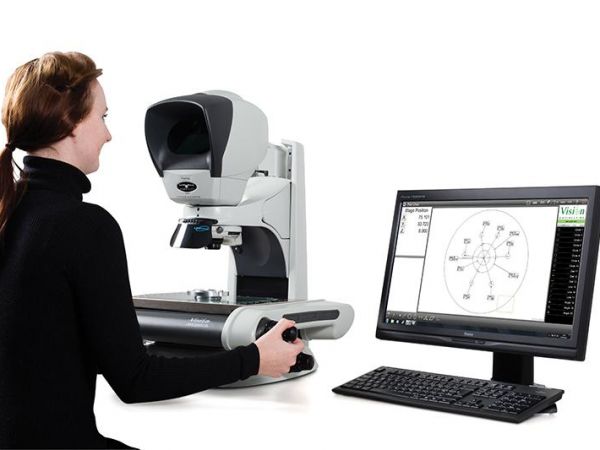

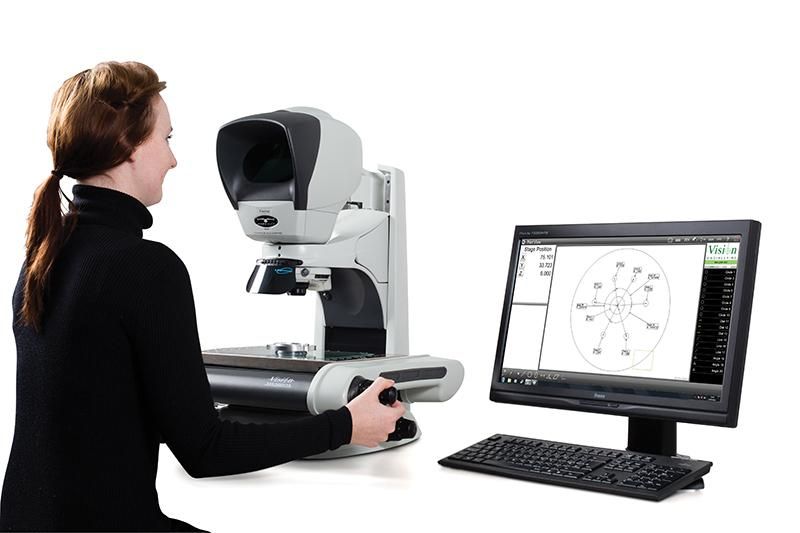

  • Operator analizuje detale na ekranie przy użyciu mikroskopu pomiarowego Hawk
  • Mikroskop pomiarowy Hawk z oświetleniem LED oraz próbką umieszczoną na stoliku pomiarowym
  • Operator wykonuje precyzyjne pomiary detali przy użyciu mikroskopu pomiarowego Hawk z dwoma monitorami
  • Mikroskop pomiarowy Hawk z dużym stolikiem pomiarowym oraz monitorem prezentującym wyniki pomiarów
  • Operator obsługuje mikroskop pomiarowy Hawk przy stanowisku z monitorem pomiarowym

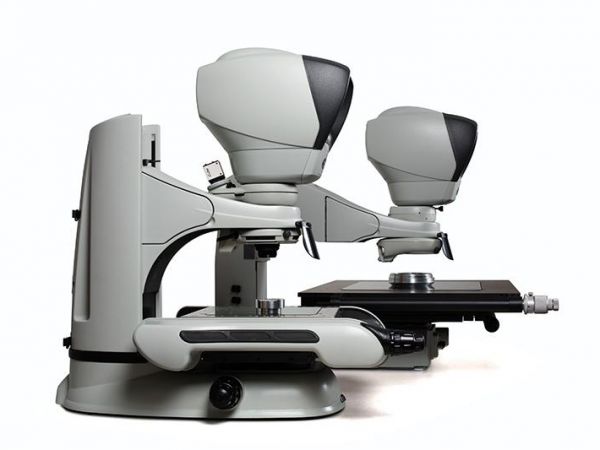

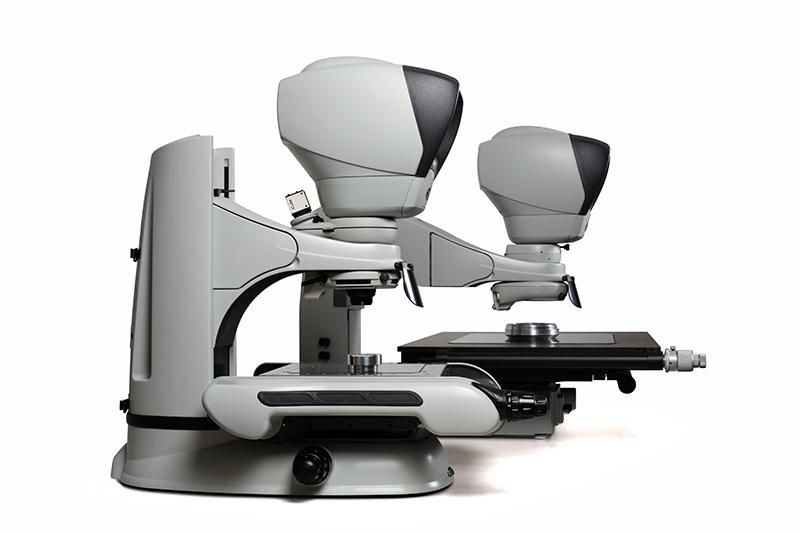

  • Mikroskop pomiarowy Hawk z długim stolikiem pomiarowym i głowicą optyczną – widok boczny

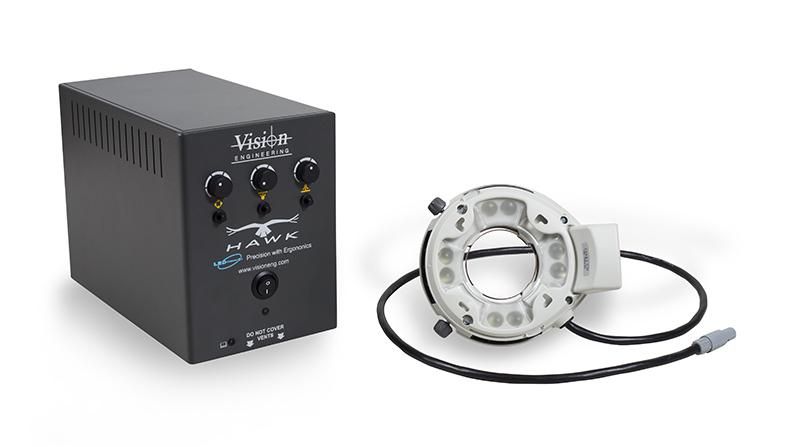

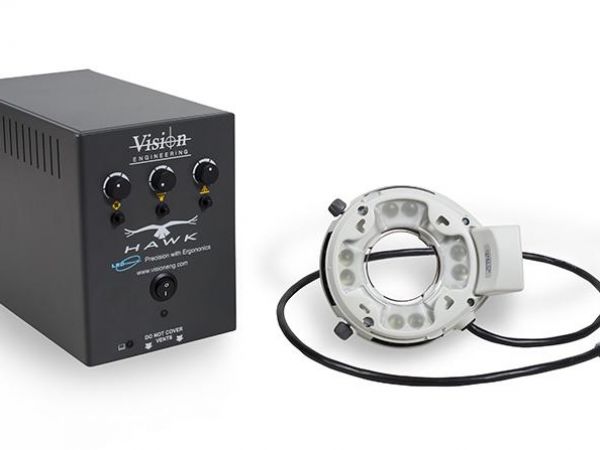

  • Sterownik oraz pierścieniowa lampa LED do mikroskopu pomiarowego Hawk

Trójosiowy mikroskop pomiarowy Hawk Vision Engineering

  • Trójosiowy optyczny system pomiarowy – zapewnia dokładne pomiary w 2D i 3D.
  • Opatentowany optyczny system DYNASCOPE® – poprawia ergonomię i widoczność szczegółów.
  • Intuicyjne elektroniczne moduły pomiarowe – umożliwiają łatwą obsługę w języku polskim.
Zapytaj o ofertę
Dział sprzedaży

Jesteś zainteresowany produktem?

Zadzwoń +48 61 222 58 11
Strzałka do góry
Zapytaj o ofertę

HAWK ELITE / HAWK DUO – trójosiowy mikroskop pomiarowy

Opis

Hawk to precyzyjny system do niekontaktowych pomiarów 2D/3D małych, złożonych detali. Wersja Hawk Duo łączy w jednym urządzeniu pomiar optyczny i wideo, a oprogramowanie z obsługą „dotknij-aby-zmierzyć” upraszcza pracę operatora.Wszystkie stoliki są fabrycznie kalibrowane w technologii NLEC, a obraz generuje opatentowana głowica Dynascope®

Jednym systemem mierzysz zarówno łatwe, rutynowe cechy (wideo), jak i trudne krawędzie o niskim kontraście (optyka), bez przełączania urządzeń. Efekt to krótszy czas kontroli, mniejsze ryzyko błędów i większa powtarzalność wyników na zmianie.

Technologia

  • Głowica bezokularowa Dynascope®

    Nowoczesna konstrukcja z małym ekranem zamiast okularów eliminuje typowe ograniczenia mikroskopów stereoskopowych. Zapewnia naturalną pozycję głowy, brak napięcia karku i zmęczenia oczu, co przekłada się na wyższą precyzję i komfort operatora.

  • NLEC – Non-Linear Error Correction

    Fabryczna kalibracja stolików pomiarowych z algorytmiczną korekcją nieliniowości; możliwość okresowego rekalibrowania dla utrzymania zgodności z normami.

  • Tryb Duo optyka + video

    Możliwość płynnego przełączania między pomiarem optycznym a wideo w tej samej procedurze – zawsze dobierasz najlepszą metodę do cechy.

Mikroskop pomiarowy Hawk z monitorem i stolikiem pomiarowym do kontroli wymiarowej detali

Precyzyjne stoliki pomiarowe

Szeroka gama stołów – manualne, zmotoryzowane oraz w pełni automatyczne (CNC); wszystkie z kalibracją NLEC.
Dobierasz stół do detalu i procesu, a korekcja NLEC zapewnia powtarzalność bez „uciekania” wymiaru w narożach.
Zbliżenie obiektywu mikroskopu pomiarowego Hawk z pierścieniowym oświetleniem LED

Oświetlenie LED dopasowane do zadania

Pierścień LED (bezcieniowo), podświetlenie dolne z przysłoną i filtrami, oświetlenie episkopowe do głębokich otworów i wysokich powiększeń.
Czytelne krawędzie niezależnie od koloru i połysku powierzchni, mniej niepewności przy trudno widocznych profilach.

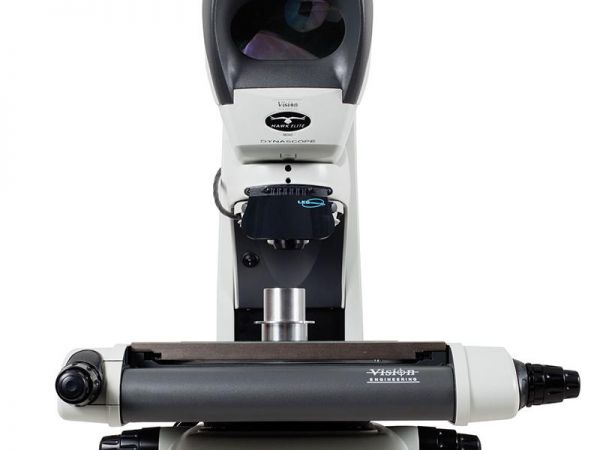

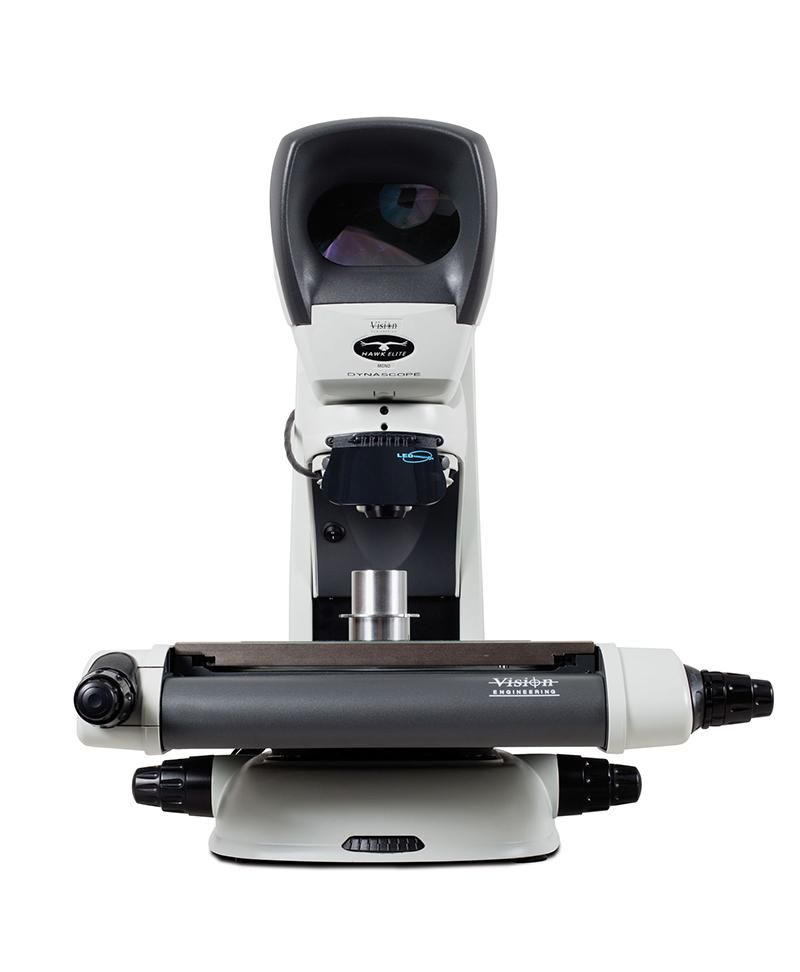

Czołowy widok mikroskopu pomiarowego Hawk z dużym polem roboczym na stoliku

Modularna konstrukcja i opcja pomiaru wideo

Od wersji czysto optycznej po Hawk Duo z kamerą CCD; makro i mikro-obiektywy do 1000×; konfiguracja pod aplikację.
System rośnie z potrzebami – rozszerzasz zakres detali, nie wymieniając całej maszyny.

Masz pytania? Potrzebujesz pomocy?

Zadzwoń +48 61 222 58 11

Specyfikacja

Specyfikacja techniczna mikroskopu pomiarowego Hawk
Model:
Hawk Elite
Hawk Duo
Opcje powiększenia:

x10, x20, x50, x100 (wersja HM x100, x200, x500, x1000)

x10, x20, x50, x100 (wersja HM x100, x200, x500, x1000)

Oświetlenie:

światło odbite, 8 punktowe pierścieniowe LED
światło przechodzące LED, z zielonym filtrem

światło odbite, 8 punktowe pierścieniowe LED
światło przechodzące LED, z zielonym filtrem

Stolik o zakresach pomiarowych:
200x150 mm
200x150 mm
Układ optyczny DYNOSCOPE®:

tak

tak

Kamera:

nie

tak

Oprogramowanie:

QC200 lub M3

M3

Rozwiń pełną specyfikację

Wzorcowanie? My się tym zajmiemy

Aby urządzenie zachowało deklarowaną dokładność, potrzebuje okresowego wzorcowania. Możesz je wykonać w Laboratorium ITA, akredytowanym wg ISO 17025, które wzorcuje mikroskopy pomiarowe. Dzięki temu masz pewność wiarygodnych wyników i zgodności z wymaganiami jakości.

Zobacz więcej

Najczęściej zadawane pytania

FAQ

Kiedy wybrać Hawk Duo zamiast wersji optycznej?

Gdy łączysz rutynowe pomiary prostych krawędzi z okazjonalnymi, trudnymi do zobaczenia detalami – Duo pozwala przełączać metody w jednym cyklu.

Czy operator musi mieć duże doświadczenie metrologiczne?

Nie. Interfejs M3 jest gestowy i „smartfonowy”, więc szkolenie jest krótkie, a ryzyko błędów mniejsze.

Jak zapewniacie zgodność z normami jakości?

Stoliki są fabrycznie kalibrowane NLEC i mają śledzenie do krajowych wzorców pomiarowych (MRA/ISO).Stoliki są fabrycznie kalibrowane NLEC i mają śledzenie do krajowych wzorców pomiarowych (MRA/ISO).

Jakie detale mierzy Hawk skuteczniej niż systemy wideo/profilografy?

Elementy o niskim kontraście, czarne/białe tworzywa, transparentne krawędzie czy drobne promienie – dzięki obrazu optycznemu Dynascope®.

Czy mogę dokumentować i eksportować wyniki?

Tak. Dostępny jest zapis obrazu/raporty oraz eksport do CAD/DXF i aplikacji Microsoft.
