Automatyzacja 3-osiowa (CNC)
System LVC400 pracuje w trzech osiach (X/Y/Z) z pełnym sterowaniem numerycznym. Umożliwia automatyczne pomiary całych serii detali bez nadzoru operatora.
WYDARZENIE TESTOWE NR 1
28-16 grudnia, WYDARZENIE TESTOWE NR 1 PEŁNE
Sprawdź szczegóły
Popularne
- Start
-
Oferta
-
Systemy pomiarowe
-
Mikroskopy
-

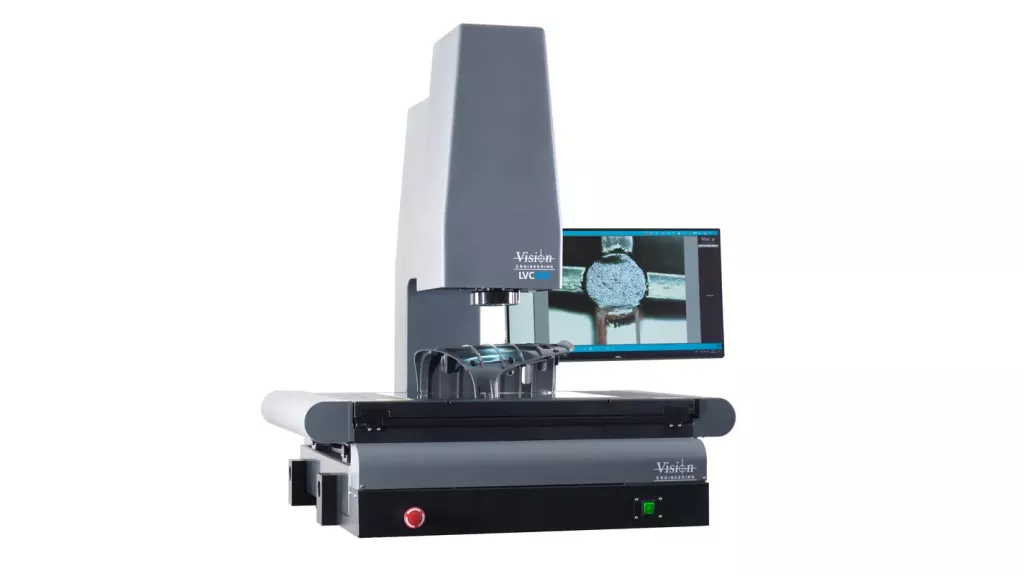

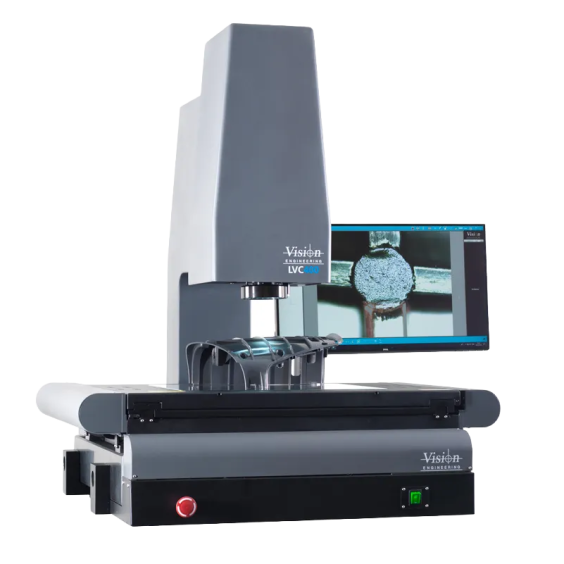

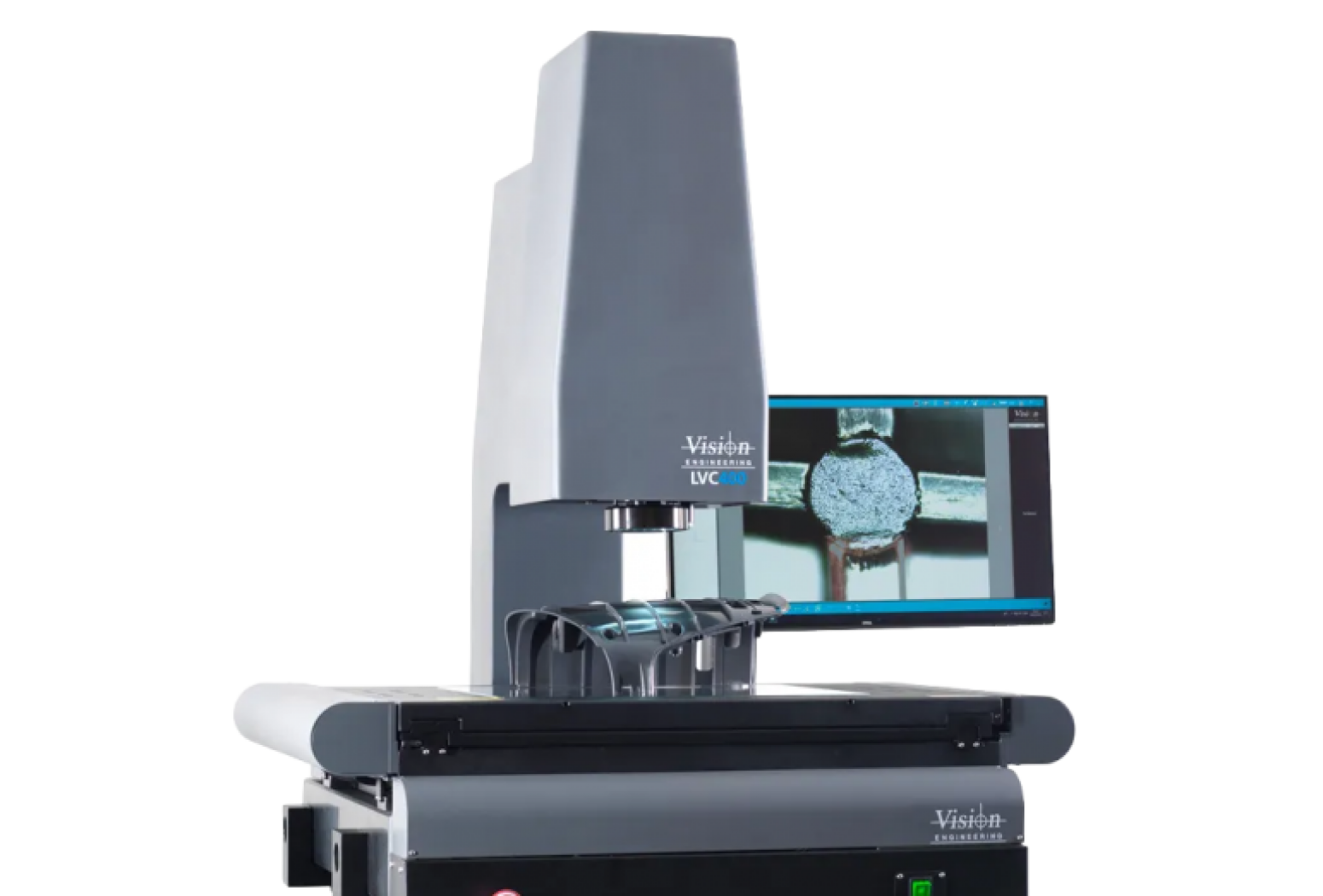

Mikroskop pomiarowy ze stolikiem CNC LVC 400 Vision Engineering
Mikroskop pomiarowy ze stolikiem CNC LVC 400 Vision Engineering
- Duży zakres pomiarowy do 400 × 300 × 200 mm.
- 3 osie sterowane CNC z intuicyjnym oprogramowaniem.
- Indeksowane powiększenie.
Zapytaj o ofertę
Dział sprzedaży
Jesteś zainteresowany produktem?

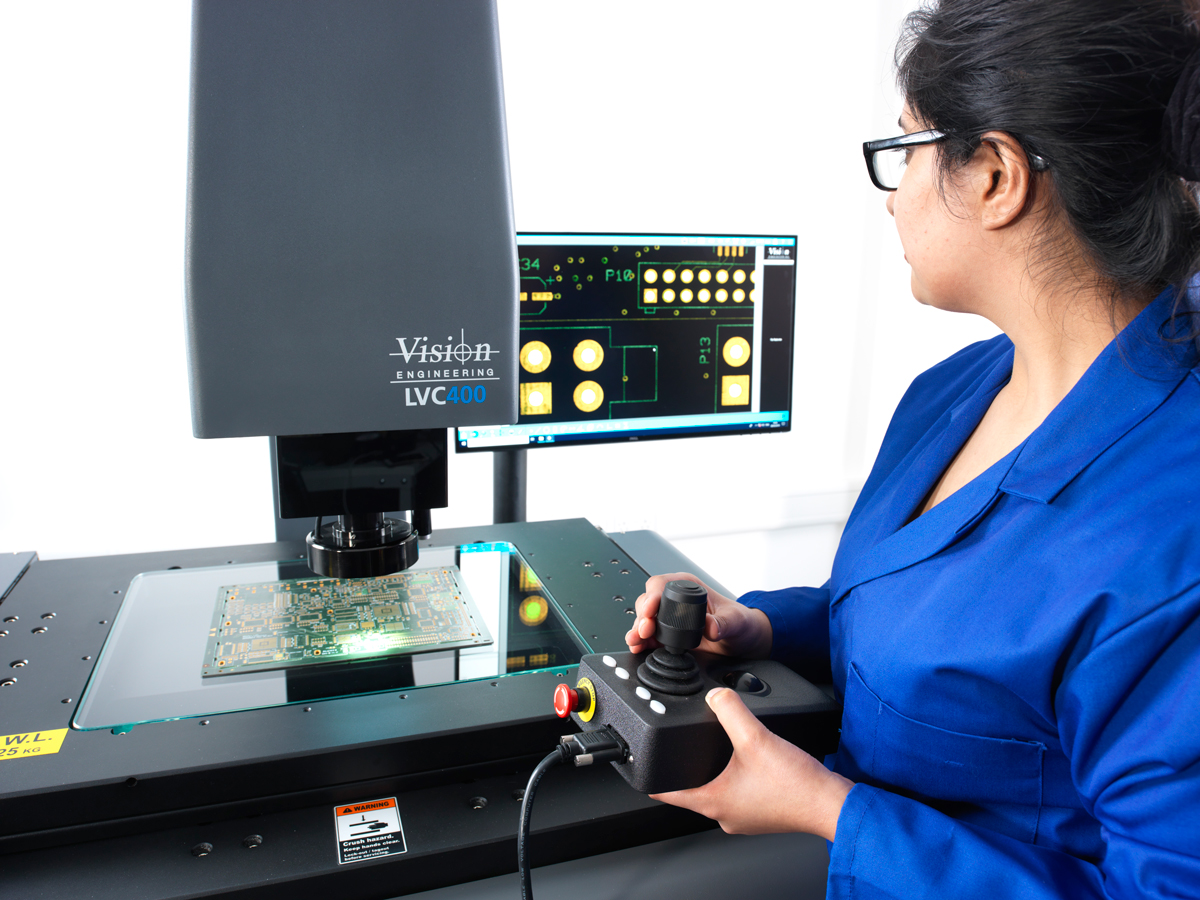

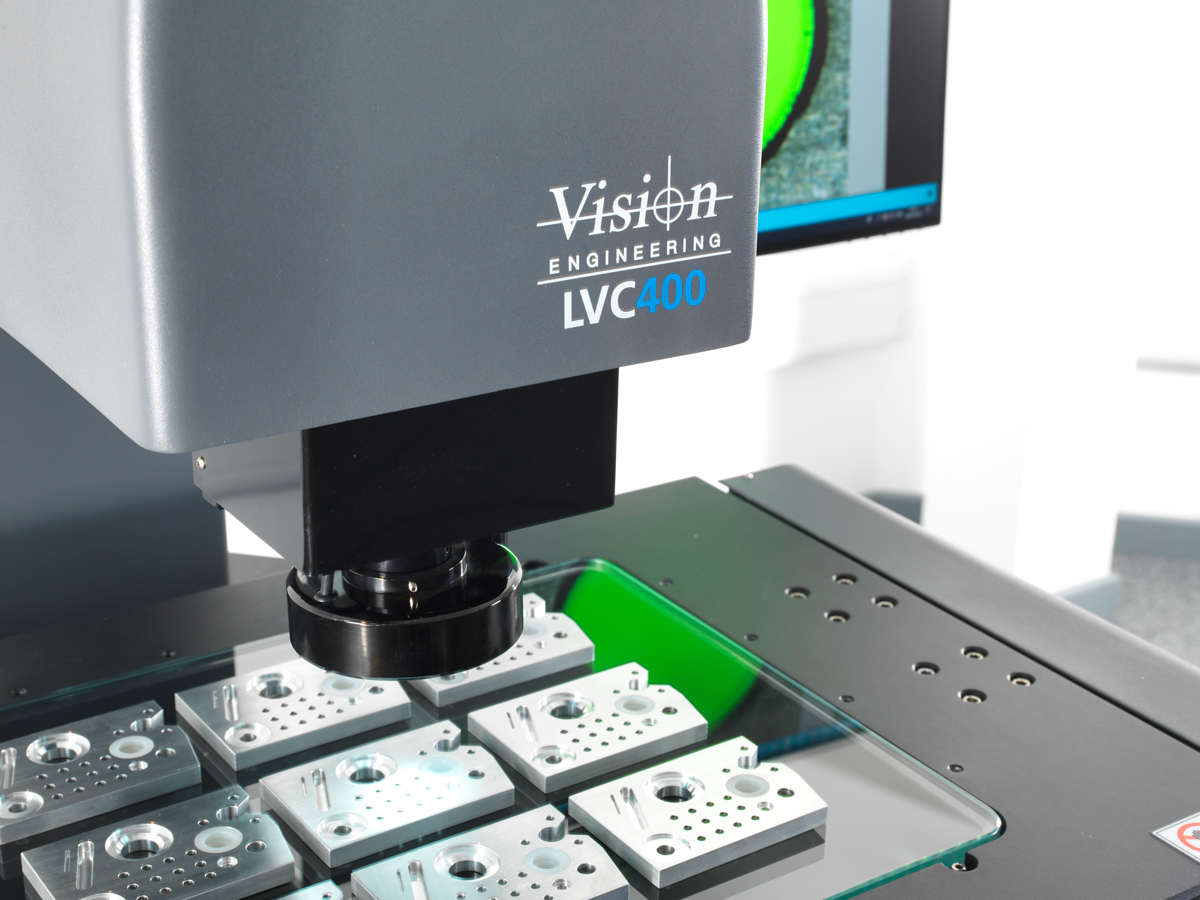

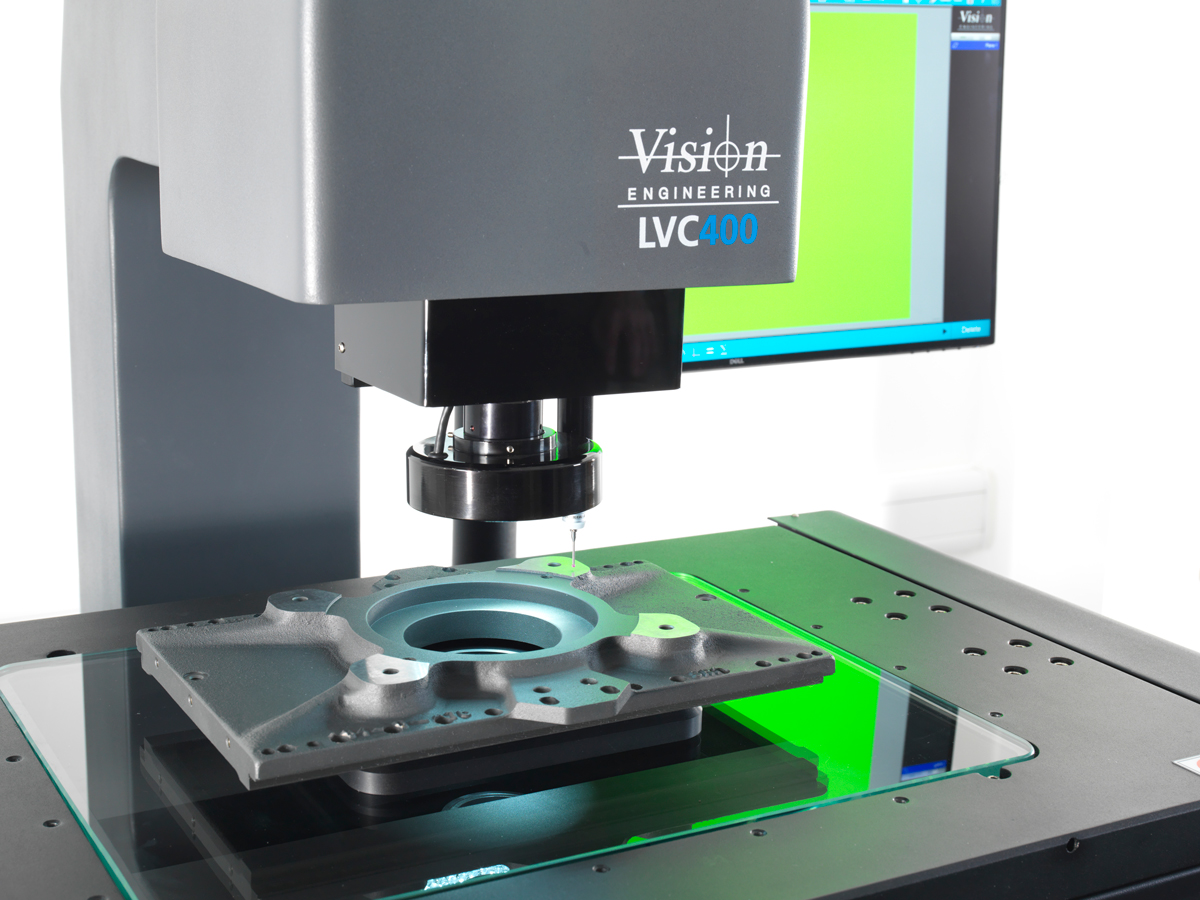

Mikroskop LVC400 – automatyczny system pomiarowy 3D
Opis
LVC400 firmy Vision Engineering to nowoczesny, trójosiowy system optyczno-pomiarowy CNC stworzony do szybkich i precyzyjnych pomiarów geometrycznych elementów w laboratoriach i na produkcji. Łączy dużą przestrzeń roboczą (400 × 300 × 200 mm) z wysoką dokładnością, automatycznym zoomem optycznym i zaawansowanym oprogramowaniem M3. System eliminuje błędy operatora i znacząco skraca czas kontroli wymiarowej.
Dzięki pełnej automatyzacji i solidnej konstrukcji z granitu, LVC400 zapewnia powtarzalne wyniki bez konieczności ingerencji użytkownika. Działy jakości i produkcji zyskują urządzenie, które mierzy nawet złożone kształty w jednym cyklu – szybko, dokładnie i w pełni zgodnie z wymaganiami norm przemysłowych.
Technologia
-
-
Optyka Navitar 6,5:1 z motoryzowanym zoomem
Zastosowany układ optyczny umożliwia płynną zmianę powiększenia podczas pomiaru bez potrzeby przerywania cyklu.
-
Obsługa sondy stykowej
Opcjonalna sonda stykowa pozwala rozszerzyć zakres pomiarowy o elementy 3D i powierzchnie o nieregularnej geometrii.
Pełna automatyzacja pomiaru
LVC400 wykonuje pomiary w pełni automatycznie, według zapisanego programu.
Szybsze pomiary, mniejsze obciążenie operatora, powtarzalne wyniki.
Wysoka dokładność
Niepewność pomiarowa na poziomie 2,5 + (7,32L/1000) µm.
Wiarygodne wyniki nawet przy wymagających tolerancjach.
Duża przestrzeń robocza
Zakres 400 × 300 × 200 mm i obciążenie do 25 kg.
Możliwość pomiaru dużych elementów lub wielu próbek jednocześnie.
Cyfrowo sterowane oświetlenie LED
Oświetlenie odbite i przechodzące sterowane programowo.
Zawsze idealne warunki do pomiaru niezależnie od rodzaju powierzchni.
Wzorcowanie? My się tym zajmiemy
Aby urządzenie zachowało deklarowaną dokładność, potrzebuje okresowego wzorcowania. Możesz je wykonać w Laboratorium ITA, akredytowanym wg ISO 17025, które wzorcuje mikroskopy pomiarowe. Dzięki temu masz pewność wiarygodnych wyników i zgodności z wymaganiami jakości.
Najczęściej zadawane pytania
FAQ
Czy system LVC400 może działać bez operatora?
Tak. Po zapisaniu programu pomiarowego system wykonuje wszystkie pomiary automatycznie.
Czy można połączyć pomiary optyczne ze stykowymi?
Tak. LVC400 obsługuje opcjonalną sondę stykową, dzięki czemu łączy dwie metody w jednym urządzeniu.
Czy LVC400 nadaje się do pracy na produkcji?
Tak. Konstrukcja z granitu i oświetlenie LED zapewniają stabilność nawet w trudnych warunkach przemysłowych.
Czy wymaga kalibracji?
System jest fabrycznie skalibrowany i umożliwia samodzielną weryfikację poprawności pomiarów przez oprogramowanie.
Jakie dane można eksportować z systemu?
Raporty i wyniki w formacie CSV, PDF lub DXF – gotowe do integracji z systemami SPC lub ERP.
