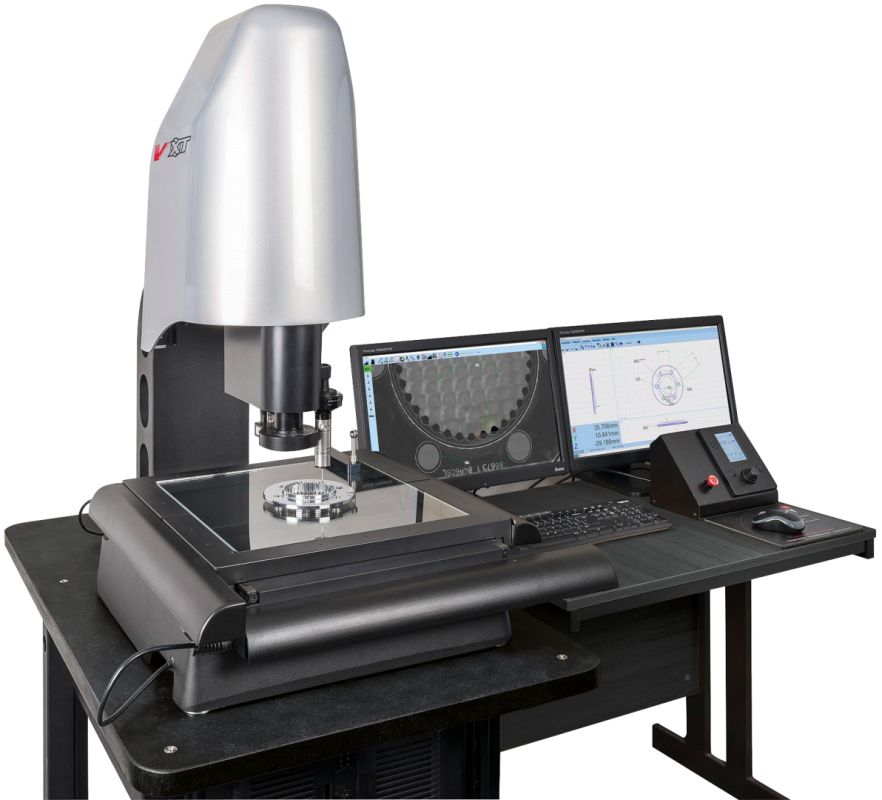

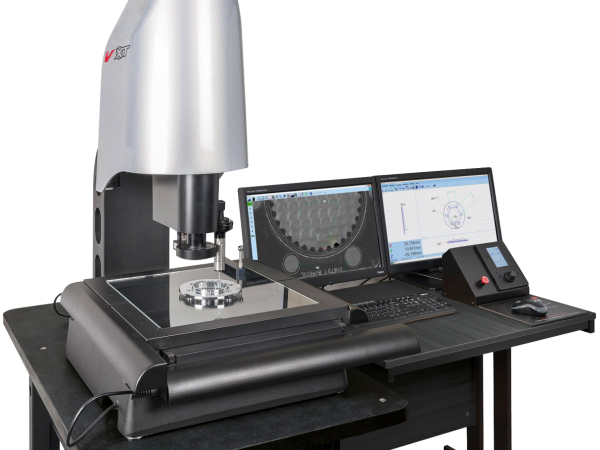

Venture XT

Nowoczesny system pomiarowy Venture XT produkowany przez brytyjską firmę Baty łączy w sobie zalety mikroskopu CNC i maszyny pomiarowej z głowicą stykową. Jego konstrukcja została opracowana z zastosowaniem optymalizacji metodą elementów skończonych. Specjalnie zaprojektowana kolumna w osi Z i mocowanie przeciwwagi zapewniają pionowy zakres pomiarowy na poziomie 200 mm. We wszystkich osiach Venture XT zastosowano bardzo szybkie i precyzyjne napędy nowej generacji. Maszyna została wyposażona w obiektyw zmiennoogniskowy z funkcjami autokalibracji i korekcji błędów dla pola widzenia oraz nowoczesny system automatycznego ogniskowania (autofokus). Maksymalne powiększenie optyczne wynosi 12x. Intuicyjne oprogramowanie, zawierające m.in. funkcje „znajdź i mierz”, pomiary ze składaniem obrazów z różnych pól widzenia (stitching), skanowanie krzywych i porównanie z CAD, obsługiwane jest poprzez ekran dotykowy. Pomiary wykorzystują narzędzia pomiaru „z jednego kliknięcia”, a szybkie programowanie możliwe jest również w trybie uczącym (pomiar pierwszego elementu i zapamiętanie kolejnych kroków). Ponadto istnieje możliwość pracy w kilku warstwach, oddzielnie obejmujących np. wymiary, geometrie zmierzone oraz dxf.

System można dodatkowo wyposażyć w stykową głowicę pomiarową, przełączającą lub skanujacą. W ten sposób Venture XT jest bardzo ekonomiczną opcją optyczno-stykowej współrzędnościowej maszyny pomiarowej zapewniającą łatwą obsługę przy jednocześnie bardzo rozbudowanych możliwościach pomiarowych.

Cechy produktu:

• programowalne, segmentowe oświetlenie LED
• powiększenie optyczne 6,5:1 (opcjonalnie CNC)
• liniały szklane o wysokiej rozdzielczości
• import/eksport CAD
• skanowanie optyczne zarysu i porównanie za pomocą funkcji bestfit
• pełne wymiarowanie na widoku części
• funkcje SPC
• transfer danych do Excel
• autofokus
• zakres pomiarowy XY 300mm x 300mm oraz 200mm dla osi Z
• opcjonalny moduł do pracy z modelami 3D

Elementy zestawu:

• korpus maszyny z kamerą
• stolik pomiarowy z liniałami
• trzy rodzaje oświetlenie
• sterownik z oprogramowaniem pomiarowym
• dwa monitory 22”, klawiatura i myszka (joystick)
