Inspekcja powierzchni otworów Visionline V205 V220
- Stacja do oceny stanu powierzchni otworów wyposażona w sensory IPS B5/B20.
- Obsługa różnych elementów za pomocą jednej stacji.
- System stacjonarny z ręcznym załadunkiem.
Kiedy wybrać:
Gdy potrzebna jest szybka kontrola dużych elementów w środowisku produkcyjnym.
Zapytaj o ofertę
Dział sprzedaży
Jesteś zainteresowany produktem?

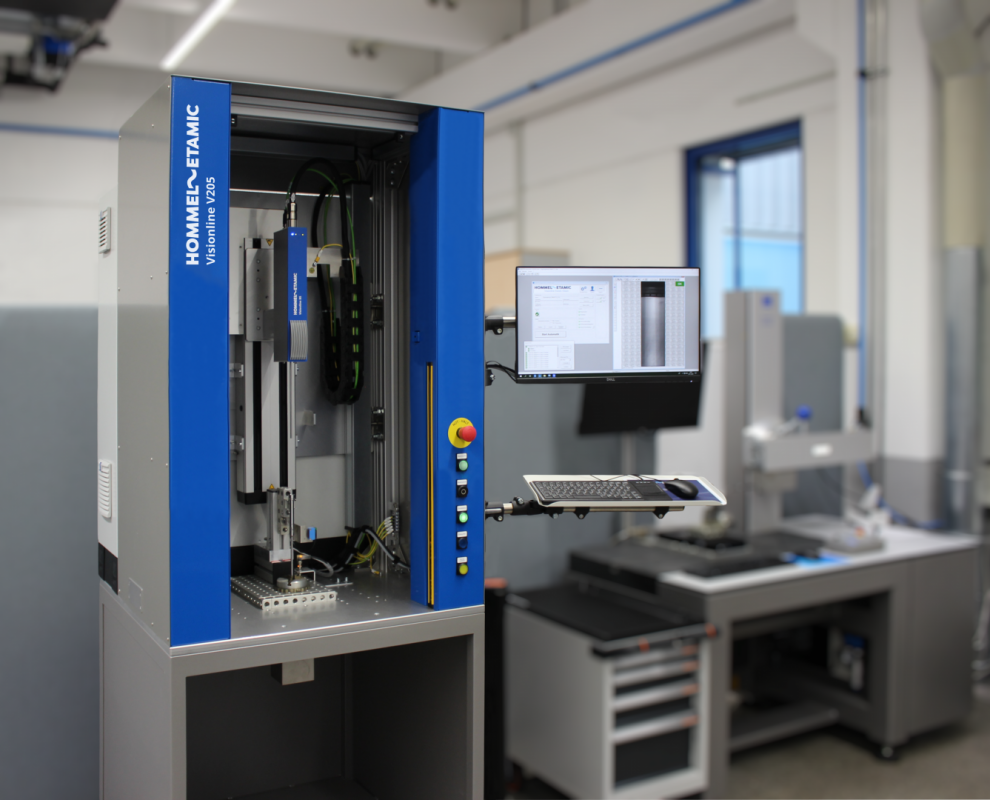

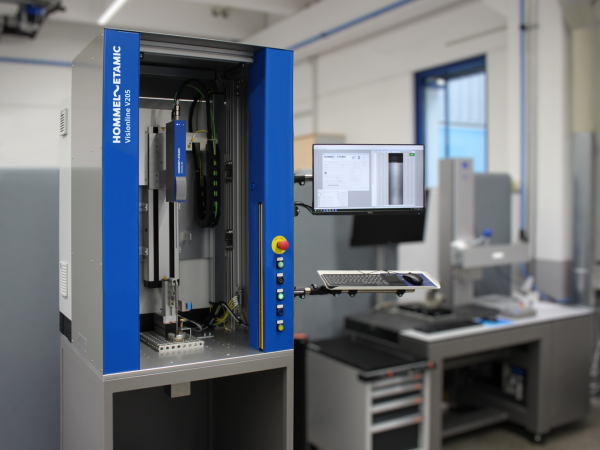

Visionline V205 / V220 – optyczna inspekcja wnętrz otworów z pełną automatyzacją
Opis
System Visionline V205/V220 firmy Hommel-Etamic umożliwia szybkie i w pełni automatyczne wykrywanie wad powierzchni otworów o średnicy od 5 do 50 mm. Wykorzystując optykę o wysokiej rozdzielczości i technologię 360°, system rejestruje obraz powierzchni w ciągu kilku sekund z zachowaniem wysokiej precyzji.
Automatyczna inspekcja pozwala wykryć nawet najmniejsze defekty (od 0,1 mm) i eliminuje wpływ operatora, gwarantując powtarzalne wyniki oraz pełną kontrolę jakości w linii produkcyjnej. Systemy serii V pozwalają na uniwersalne zastosowanie i szybką zmianę planu pomiarowego.
Po uzyskaniu obrazu kontrolowanej powierzchni wykonywana jest ocena pod kątem defektów. Oprogramowanie Evovis Vision pozwala wykorzystywać zaimplementowane algorytmy, a także posiada funkcję „nauki”, dzięki czemu możliwe jest stworzenie algorytmu pod własne potrzeby.
Technologia
-
-
Evovis Vision Software
Zaawansowane oprogramowanie analityczne z trybem „live” umożliwia pełną kontrolę procesu inspekcji. Automatycznie rozpoznaje i klasyfikuje defekty, rejestrując dane z dokładnością mikrometryczną.
-
Inspekcja 360°
Technologia pozyskiwania obrazu z polem widzenia 360o zapewnia kompletny obraz wnętrza otworu w jednym krótkim przebiegu inspekcyjnym.
-
Inteligentna ocena
Algorytm adaptacyjny pozwala odróżnić rzeczywiste uszkodzenia od zanieczyszczeń, odbić czy śladów obróbki.
-
Collision Protection & Auto Positioning
Zintegrowany system ochrony i opcjonalny stolik XY zapewniają precyzyjne pozycjonowanie próbki i bezpieczeństwo sensora w przypadku błędnego ułożenia elementu.
Kompaktowe stacje offline do inspekcji otworów
Visionline V205 i V220 zajmują niewiele miejsca, a mimo to oferują pełną funkcjonalność systemów IPS i zapewniają wiarygodną inspekcję powierzchni.
Łatwa integracja z istniejącą przestrzenią produkcyjną bez kosztownych zmian infrastruktury.
Wysoka dokładność i powtarzalność wyników
System wykorzystuje sensory IPS B5 i B20, które szybko rejestrują obraz i pozwalają na wykrywanie wad o wielkości od 100 mikrometrów.
Pewność detekcji defektów i pełna dokumentacja jakości.
Szybkie przezbrojenie i brak wpływu operatora
System można błyskawicznie dostosować do nowego typu detalu bez konieczności długotrwałej konfiguracji.
Oszczędność czasu i pełna obiektywność pomiarów.
Oprogramowanie
-
Oprogramowanie do optycznej kontroli powierzchni – Evovis Vision
- Oprogramowanie do optycznej kontroli powierzchni dla wszystkich systemów IPS, z jednolitym interfejsem
- Pełna analiza powierzchni i wad z wykorzystaniem zaawansowanych algorytmów i stref kontrolnych
- Zastosowanie w systemach manualnych i automatycznych oraz integracja z systemem kontroli procesu
Kiedy wybrać:
Gdy chcesz zautomatyzować kontrolę powierzchni w systemach IPS i oceniać wady z jednego, spójnego środowiska.
Najczęściej zadawane pytania
FAQ
Jakiej wielkości otwory można kontrolować systemem Visionline V205/V220?
System kontroluje otwory o średnicach od 5 do 14 mm (IPS V205) lub od 15 do 50 mm (IPS V220) i głębokości do 250 mm – idealny do głowic hydraulicznych i korpusów pomp.
Czy system można zintegrować z linią produkcyjną?
IPS V205/V220 to stacjonarne stanowiska z manualnym załadunkiem. Jednak sensory IPS serii B oraz F mogą być zautomatyzowane.
Jakie typy wad wykrywa system?
Rysy, pęknięcia, pory, ubytki, zanieczyszczenia, odpryski oraz inne nieregularności powierzchni.
Jakie są korzyści z wdrożenia systemu?
Zwiększenie wydajności kontroli jakości, ograniczenie błędów ludzkich, niższe koszty inspekcji i pełna zgodność z procedurami audytowymi.
