Optyczny profilometr 3D - EdgeMasterX Bruker Alicona
Optyczny profilometr 3D- EdgeMasterX Bruker Alicona
- Automatyczna analiza wielu narzędzi – jednoczesny pomiar całych partii.
- Skraca czas inspekcji nawet o kilkadziesiąt procent.
- Integracja z systemami zarządzania jakością i produkcją.
Kiedy wybrać:
Gdy chcesz kontrolować duże serie narzędzi i redukować przestoje.
Zapytaj o ofertę
Dział sprzedaży
Jesteś zainteresowany produktem?
EdgeMasterX – optyczny system do pomiaru krawędzi narzędzi skrawających
Opis
EdgeMasterX to zaawansowany, optyczny system 3D do automatycznego i bezkontaktowego pomiaru krawędzi narzędzi skrawających. Łączy precyzję pomiaru laboratoryjnego z odpornością na warunki przemysłowe — wibracje, zmienne oświetlenie i temperaturę.
Łączy precyzję pomiaru laboratoryjnego z odpornością na warunki przemysłowe — wibracje, zmienne oświetlenie i temperaturę. System umożliwia pomiar promieni krawędzi już od 2 µm, analizę kątów natarcia, przyłożenia i wklęsłości, a także identyfikację mikrouszkodzeń i chropowatości powierzchni. To niezastąpione narzędzie dla producentów narzędzi, którzy chcą zapewnić stabilną jakość ostrza i przewidywalność procesu skrawania.
Technologia
-
-
Real3DUnit
Specjalny uchwyt uchylno-obrotowy pozwala na skanowanie detalu z wielu perspektyw. Oprogramowanie automatycznie łączy dane z różnych pozycji w kompletny model 3D, z zachowaniem pełnej informacji o kolorze i strukturze.

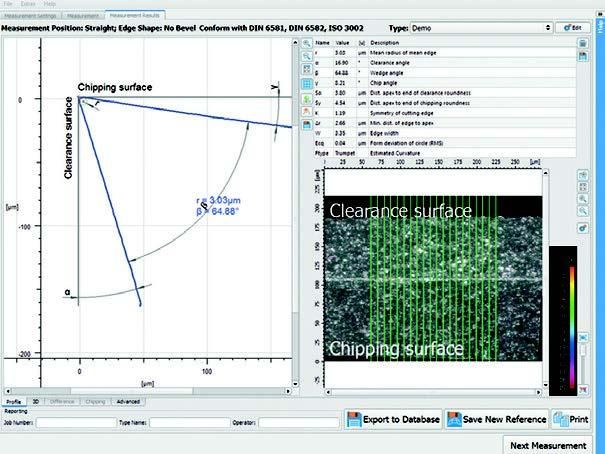

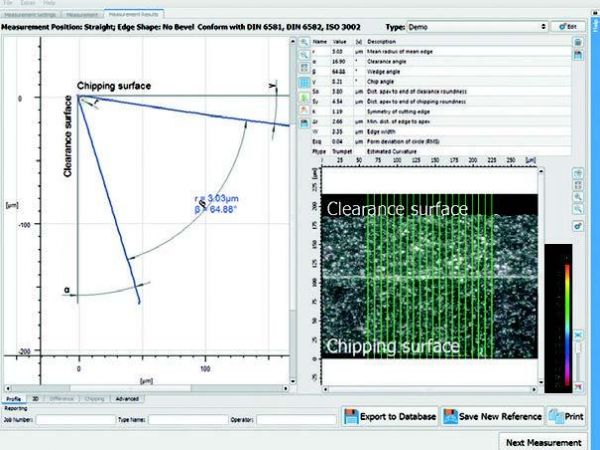

Pomiar krawędzi z dokładnością do 2 mikrometrów
EdgeMasterX pozwala na szczegółową analizę promienia krawędzi, kąta natarcia, przyłożenia i mikrouszkodzeń powierzchni. Dane 3D pozwalają na weryfikację procesów ostrzenia i powlekania narzędzi.
Gwarantuje powtarzalną jakość ostrza, co przekłada się na dłuższą żywotność narzędzi i stabilność procesu obróbki.
Automatyzacja i pomiar wielokrawędziowy
Dzięki zautomatyzowanemu stolikowi X/Y oraz uchwytowi obrotowemu, EdgeMasterX może mierzyć wiele krawędzi w jednym cyklu. Wystarczy jedno uruchomienie programu, aby uzyskać kompletny raport.
Skraca czas kontroli nawet o 70% w porównaniu z pomiarami manualnymi.

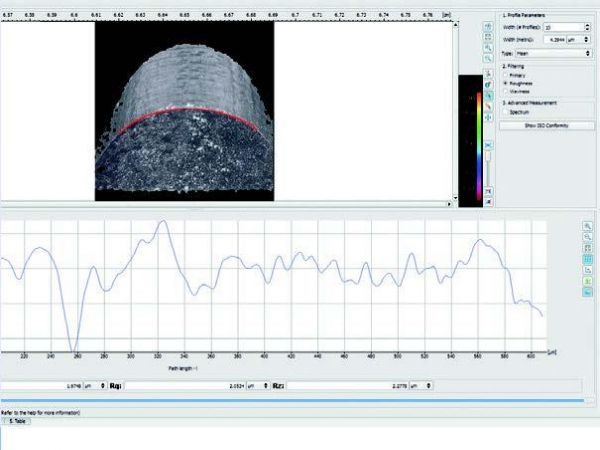

Analiza geometrii 3D i powierzchni ostrza
System umożliwia dokładne odwzorowanie topografii i chropowatości, co pozwala ocenić jakość procesu szlifowania, powlekania i regeneracji narzędzi.
Zapewnia pełny wgląd w jakość narzędzia, a nie tylko w jego wymiary geometryczne.
Odporność na warunki przemysłowe
Solidna konstrukcja i system kompensacji środowiskowej zapewniają stabilność wyników nawet przy wibracjach i zmianach temperatury.
Gwarantuje powtarzalność pomiarów bez potrzeby przenoszenia detali do laboratorium.
Oprogramowanie
-
Oprogramowanie do analizy powierzchni 3D IF-MeasureSuite
- Środowisko pomiarowe Alicona do zaawansowanych pomiarów chropowatości, kształtu i topografii powierzchni 3D.
- Bogata biblioteka modułów analitycznych (profil, powierzchnia, forma 3D, objętość, różnice, Alicona Inspect) oraz narzędzi obróbki danych.
- Szeroka obsługa formatów 3D i zgodność z normami ISO/ASME, ułatwiająca integrację z innymi systemami metrologii i CAD.
Kiedy wybrać:
Gdy potrzebujesz jednego, rozbudowanego środowiska do optycznych pomiarów 3D. -
Oprogramowanie MountainsMap – analiza topografii i tekstury powierzchni 2D/3D
- Oprogramowanie do analizy topografii powierzchni 2D/3D, uznane za standard w metrologii powierzchni
- Pełny zestaw narzędzi od korekcji danych, filtracji i obliczania parametrów zgodnie z normami po analizę funkcjonalną, powłok, cząstek, widma i ewolucji powierzchni.
- Rozszerzalność przez moduły opcjonalne (SPM, shell topography, SEM, colocalization, lead, analiza wieloskalowa)
Kiedy wybrać:
Gdy potrzebujesz jednej platformy do analizy danych z profilometrów i mikroskopów, zgodnej z normami.
Wzorcowanie i utrzymanie dokładności
Najczęściej zadawane pytania
FAQ
Jakie narzędzia można mierzyć w systemie EdgeMasterX?
System przeznaczony jest do pomiaru narzędzi skrawających – frezów, płytek wymiennych, noży tokarskich i wierteł. Umożliwia analizę zarówno krawędzi prostych, jak i fazowanych.
Jakie parametry geometryczne można analizować?
Urządzenie mierzy promień krawędzi, kąty natarcia, przyłożenia i wklęsłości, a także ocenia mikrouszkodzenia i chropowatość powierzchni ostrza.
Czy system można zintegrować z linią produkcyjną?
Tak. EdgeMasterX jest w pełni przystosowany do pracy w środowisku przemysłowym i może współpracować z systemami automatycznego załadunku lub robotami.
Czy pomiar jest powtarzalny przy różnych rodzajach materiałów?
Tak. Technologia Focus Variation pozwala mierzyć narzędzia z węglika, ceramiki, stali i materiałów powlekanych, zachowując stabilność wyników niezależnie od refleksyjności powierzchni.
Jak długo trwa jeden pomiar?
W zależności od złożoności narzędzia, pełny pomiar krawędzi wraz z analizą i raportem trwa od kilku sekund do 2 minut.
