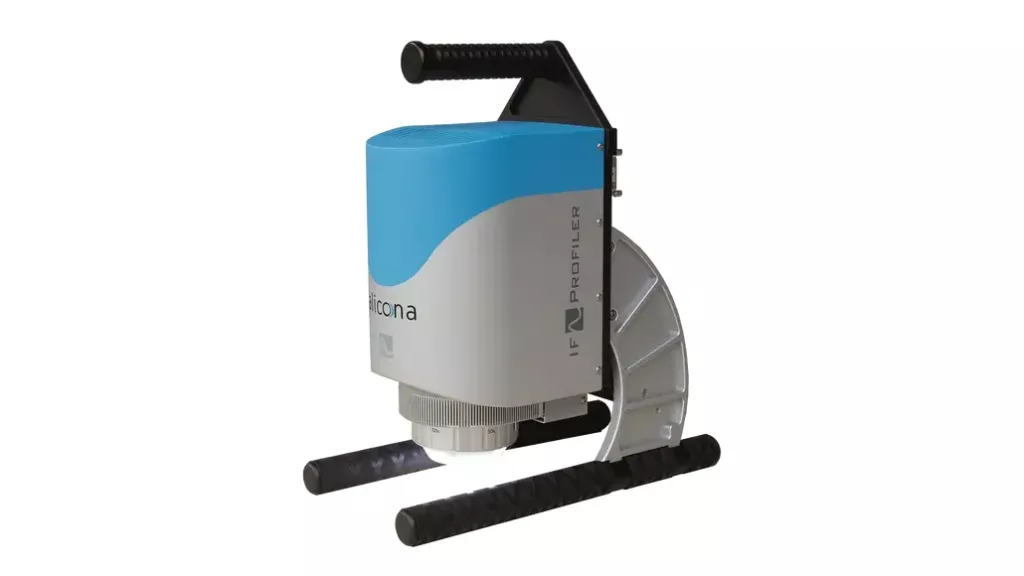

Przenośny optyczny profilometr 3D - IF-Profiler Bruker Alicona
Przenośny optyczny profilometr 3D - IF-Profiler Bruker Alicona
- Wysokiej rozdzielczości przenośny system do pomiaru nierówności powierzchni 2D i 3D.
- Umożliwia pomiar zarówno na powierzchniach płaskich jak i zakrzywionych.
- Pomiary na przedmiotach wielkogabarytowych.
Kiedy wybrać:
Gdy potrzebujesz mobilnego pomiaru chropowatości na dużych komponentach.
Zapytaj o ofertę
Dział sprzedaży
Jesteś zainteresowany produktem?
IF-Profiler – mobilny optyczny system do pomiaru mikrostruktur powierzchni
Opis
IF-Profiler to mobilny, optyczny system 3D do bezkontaktowego pomiaru mikrostruktur powierzchni i chropowatości. Urządzenie łączy laboratoryjną dokładność z mobilnością, pozwalając mierzyć duże, zakrzywione i refleksyjne powierzchnie bez ich demontażu.
System jest zgodny z normami ISO 4287 i ISO 25178, co gwarantuje pełną wiarygodność wyników w audytach jakości. Zakres pomiarowy w osi Z wynosi 25 mm, a maksymalny kąt nachylenia powierzchni sięga 87°, co umożliwia analizę nawet bardzo stromych struktur. Dzięki rozdzielczości pionowej sięgającej 20 nm i minimalnemu czasowi pomiaru 3 sekundy, IF-Profiler zapewnia precyzyjną kontrolę jakości – szybko i bezkontaktowo, zarówno w laboratorium, jak i bezpośrednio na produkcji.
Technologia
-
-
Segmentowe, dwupierścieniowe oświetlenie LED
System oświetlenia LED z możliwością sterowania poszczególnymi segmentami zapewnia optymalne warunki dla różnych materiałów i struktur powierzchni.
Mobilny pomiar 3D
IF-Profiler to w pełni mobilny system pomiarowy, który można łatwo przenieść i uruchomić w dowolnym miejscu. Pomiar można przeprowadzić bez demontażu części – bezpośrednio na linii, konstrukcji lub obiekcie.
Oszczędność czasu i kosztów dzięki możliwości pomiaru bez przerywania procesu produkcyjnego.
Duży zakres pomiarowy w osi Z – 25 mm
Napęd motoryzowany w osi pionowej umożliwia analizę geometrii o dużej różnicy wysokości – od mikroskopijnych detali po elementy o wyraźnych krzywiznach.
Jeden system do pomiaru szerokiego spektrum elementów – od polerowanych detali po chropowate odlewy.
Wysoka rozdzielczość
IF-Profiler oferuje różne obiektywy (10×, 20×, 50×) o zróżnicowanej rozdzielczości i zakresie pola pomiarowego (do 2×2 mm). System osiąga powtarzalność pomiaru nawet przy różnorodnych materiałach i powierzchniach o wysokim połysku.
Wyniki są wiarygodne i porównywalne między partiami produkcyjnymi.
Oprogramowanie
-
Oprogramowanie do analizy powierzchni 3D IF-MeasureSuite
- Środowisko pomiarowe Alicona do zaawansowanych pomiarów chropowatości, kształtu i topografii powierzchni 3D.

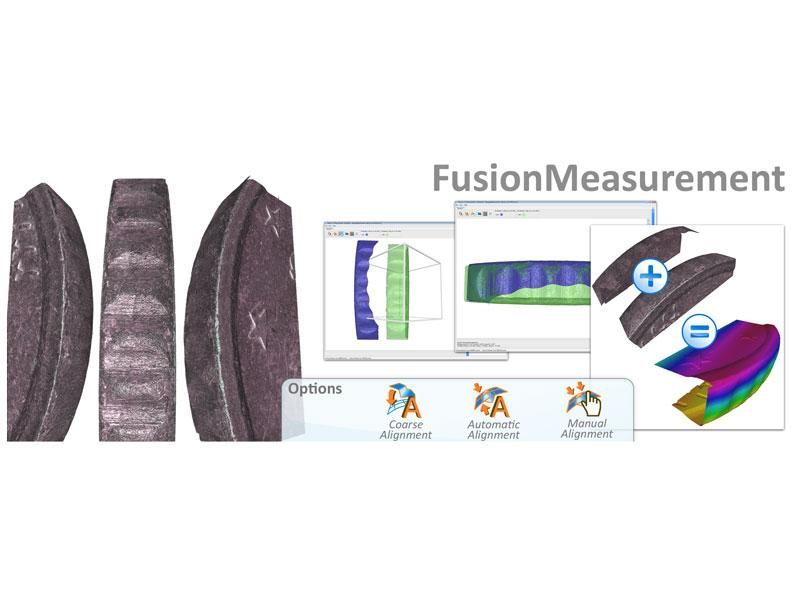

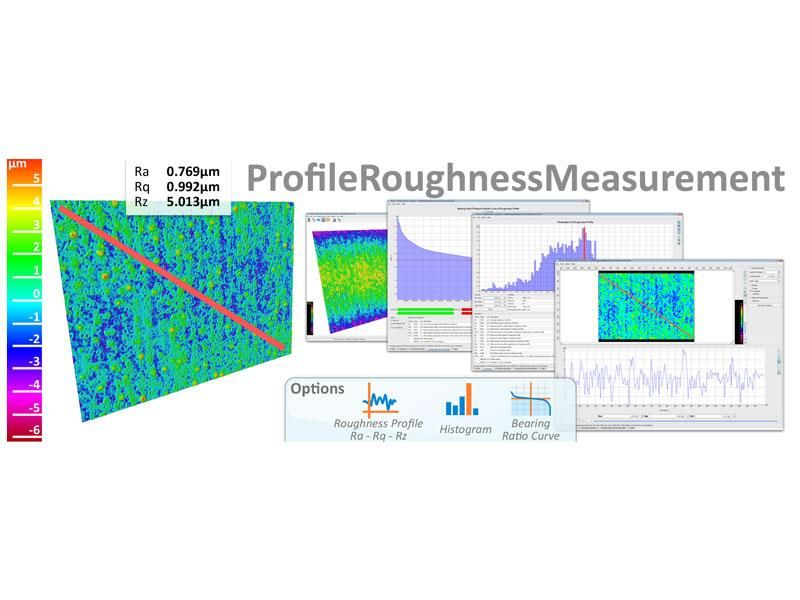

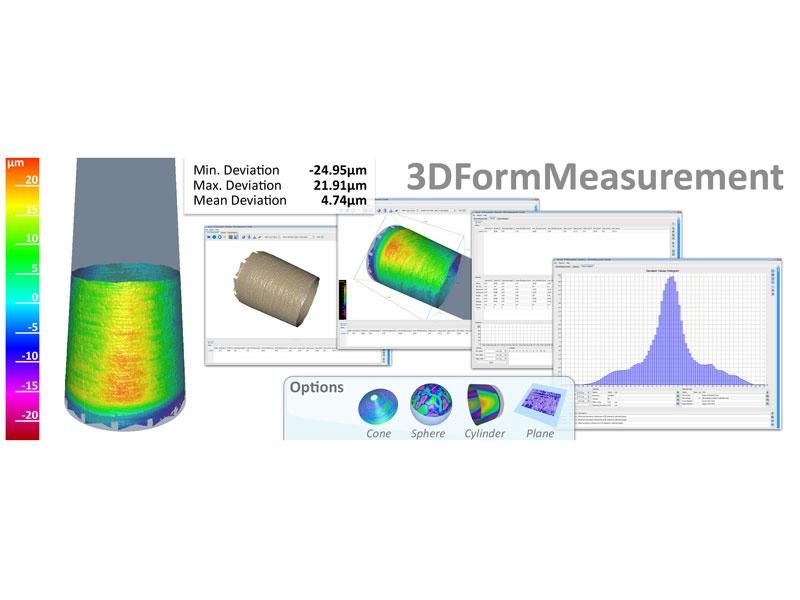

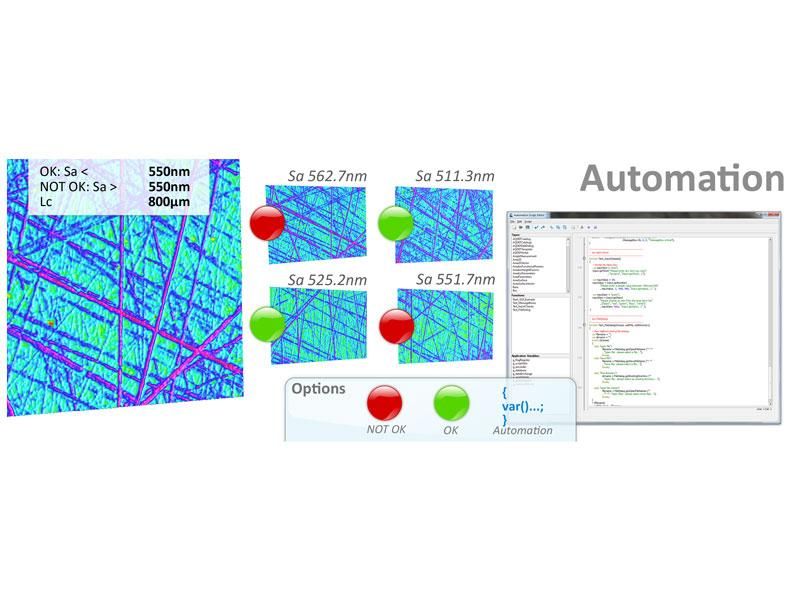

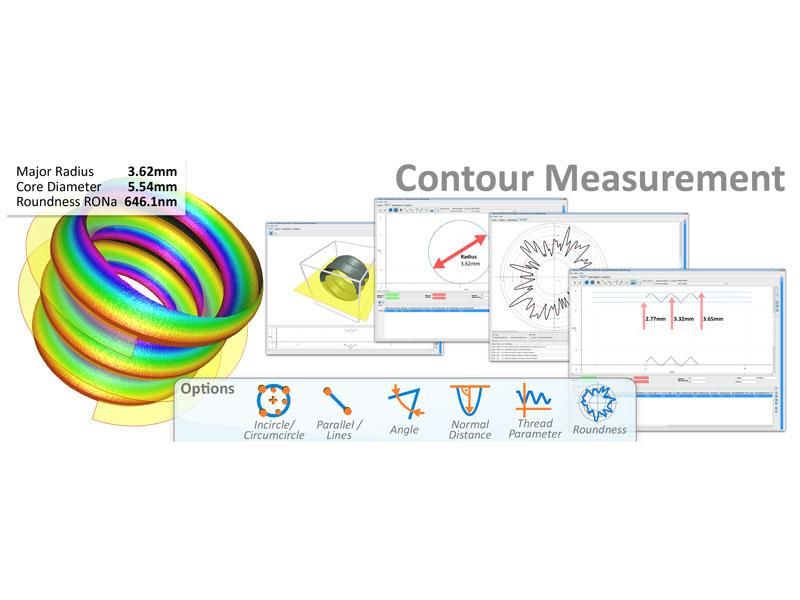

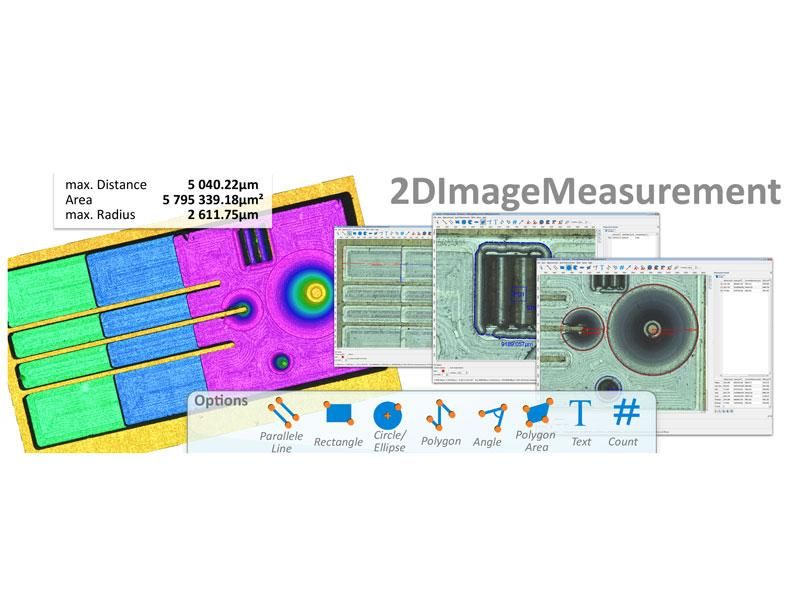

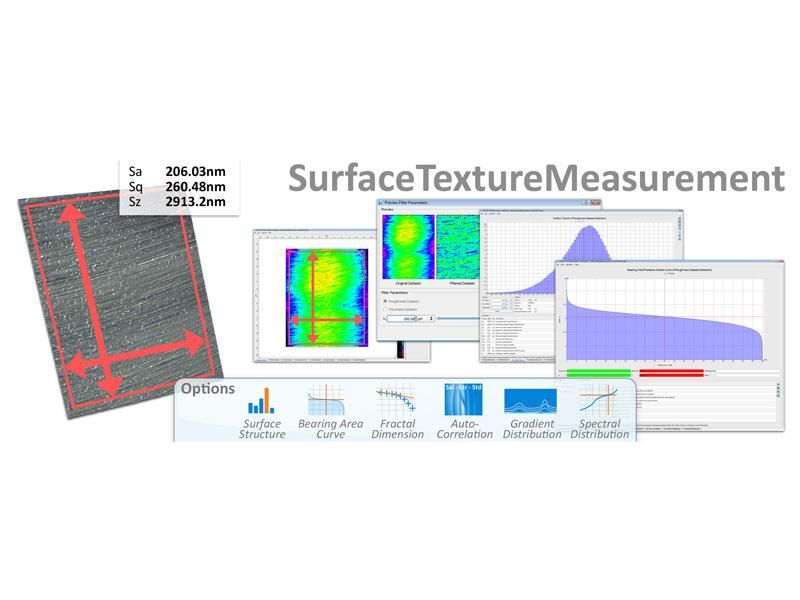

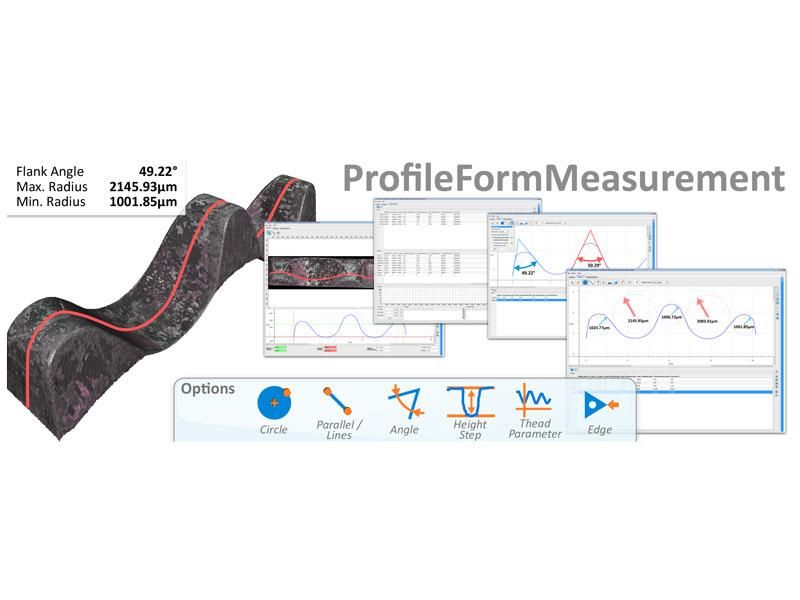

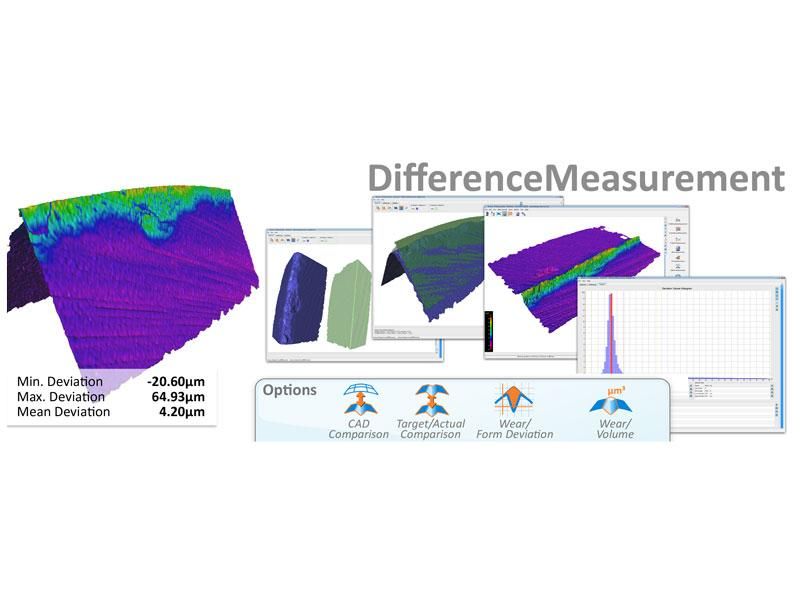

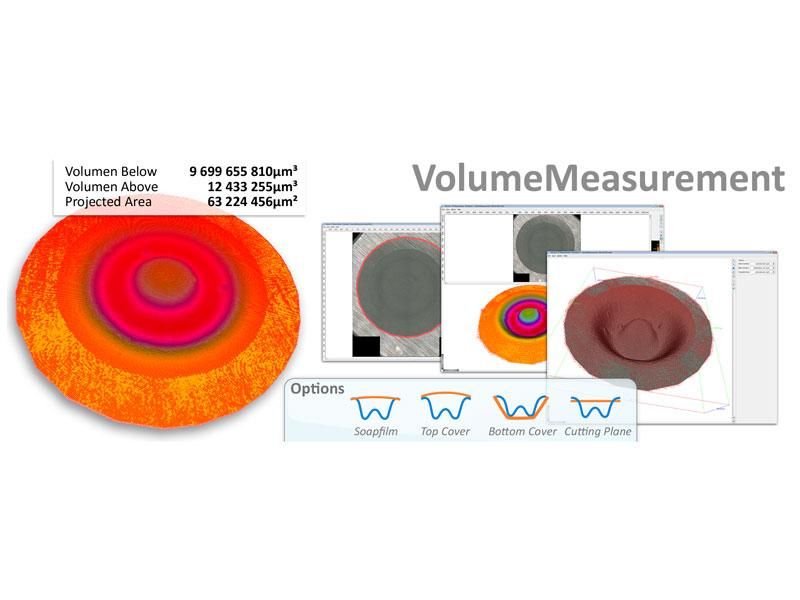

- Bogata biblioteka modułów analitycznych (profil, powierzchnia, forma 3D, objętość, różnice, Alicona Inspect) oraz narzędzi obróbki danych.
- Szeroka obsługa formatów 3D i zgodność z normami ISO/ASME, ułatwiająca integrację z innymi systemami metrologii i CAD.
Kiedy wybrać:
Gdy potrzebujesz jednego, rozbudowanego środowiska do optycznych pomiarów 3D.
Wzorcowanie i utrzymanie dokładności
Najczęściej zadawane pytania
FAQ
Jakie powierzchnie można mierzyć IF-Profilerem?
IF-Profiler mierzy powierzchnie metalowe, ceramiczne, polimerowe, asfaltowe i lakierowane – zarówno płaskie, jak i zakrzywione. Maksymalny kąt nachylenia powierzchni wynosi 87°.
Czy urządzenie nadaje się do pracy w warunkach przemysłowych?
Tak. Kompaktowa konstrukcja i odporność na wibracje umożliwiają pracę zarówno w laboratoriach, jak i bezpośrednio na hali produkcyjnej lub w terenie.
Jakie są wymagania sprzętowe?
IF-Profiler może być obsługiwany z dowolnego komputera lub laptopa z oprogramowaniem Alicona, dzięki czemu nie wymaga dedykowanej stacji roboczej.
Czy urządzenie wymaga specjalnej kalibracji?
System jest kalibrowany fabrycznie, a okresowa kontrola wzorców odbywa się automatycznie w oprogramowaniu.
Jakie są typowe zastosowania?
Kontrola mikrostruktur powierzchni płyt, form, łopatek turbin, części stalowych, powłok technicznych, asfaltu i powierzchni konstrukcyjnych.
Jak długo trwa pomiar?
Czas pojedynczego pomiaru wynosi od 3 do 10 sekund, w zależności od rozdzielczości i powierzchni.
Czy można mierzyć duże elementy bez ich demontażu?
Tak. Mobilność IF-Profiler umożliwia pomiar dużych komponentów, takich jak łopaty turbin, formy odlewnicze czy panele karoserii, bez potrzeby transportu do laboratorium.
Jakie są korzyści z zastosowania Focus Variation zamiast profilometru stykowego?
Pomiar optyczny jest szybszy, nieinwazyjny i nie zużywa się mechanicznie. Eliminuje błędy wynikające z kontaktu końcówki z powierzchnią, a dodatkowo rejestruje kolor i topografię w pełnym 3D.
