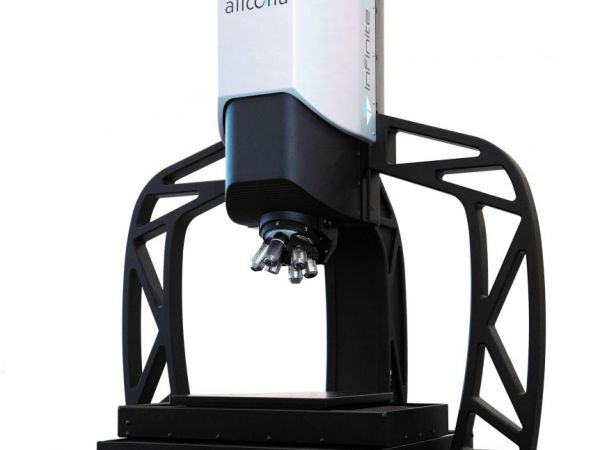

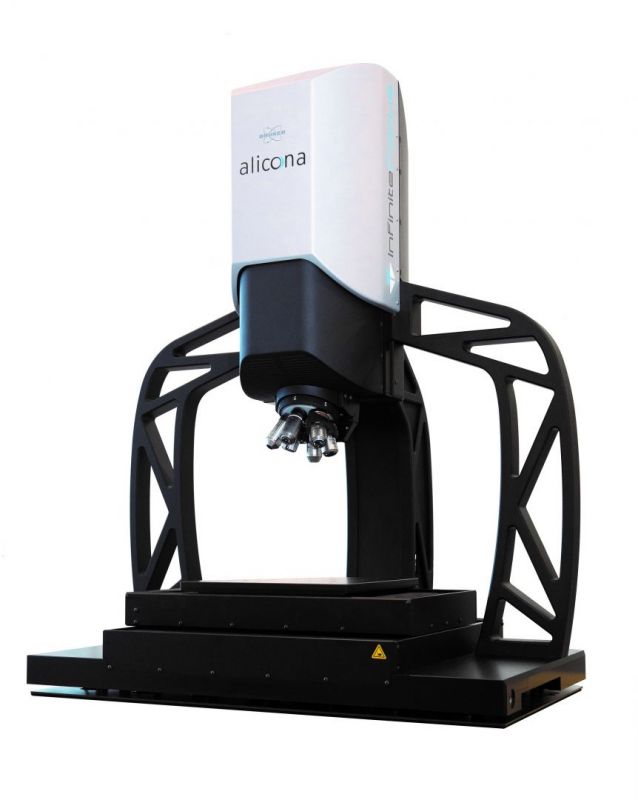

Optyczny profilometr 3D - InfiniteFocus G6 Bruker Alicona
Optyczny profilometr 3D- InfiniteFocus G6 Bruker Alicona
- Optyczny, bezkontaktowy system do pomiaru chropowatości, topografii i konturu.
- Technologia pozwalająca na pomiar pionowych ścian > 90° oraz pomiar powierzchni błyszczących i transparentnych.
- Możliwość zastosowania uchwytu obrotowego – pomiar narzędzi skrawających wierteł i frezów.
Kiedy wybrać:
Gdy potrzebujesz najwyższej precyzji pomiaru topografii 3D i chropowatości.
Dział sprzedaży
Jesteś zainteresowany produktem?
InfiniteFocus G6 – optyczny system 3D do pomiaru chropowatości i geometrii
Opis
Bruker Alicona InfiniteFocus G6 to szósta generacja optycznego systemu pomiarowego 3D, który łączy funkcjonalność współrzędnościowej maszyny pomiarowej z bezkontaktowym pomiarem powierzchni o nanometrycznej rozdzielczości.
System umożliwia jednoczesny pomiar chropowatości (Ra, Rq, Rz / Sa, Sq, Sz), topografii i geometrii z identyfikowalnością GD&T. Użytkownicy mogą mierzyć kształt i chropowatość jednym czujnikiem optycznym, a automatyzacja procesu pomiarowego eliminuje konieczność stosowania wielu urządzeń. Nowa konstrukcja G6 pozwala na pracę zarówno w laboratoriach, jak i bezpośrednio na produkcji – nawet w pobliżu obrabiarek.
Technologia
-
-
MetMax Software
Zaawansowane oprogramowanie integrujące planowanie, pomiar i analizę danych w jednym środowisku. Pozwala na automatyczne porównywanie wyników z modelem CAD oraz tworzenie raportów zgodnych z normami metrologicznymi.
-

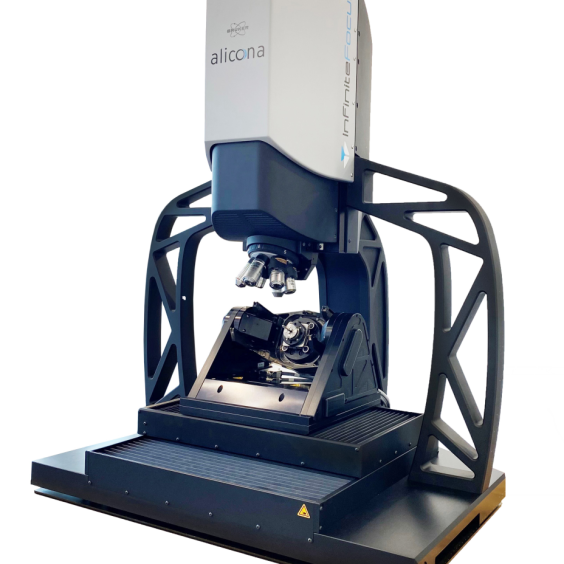

Real3DUnit
Specjalny uchwyt uchylno-obrotowy pozwala na skanowanie detalu z wielu perspektyw. Oprogramowanie automatycznie łączy dane z różnych pozycji w kompletny model 3D, z zachowaniem pełnej informacji o kolorze i strukturze.
Optyczny, bezkontaktowy pomiar topografii, chropowatości i konturu
InfiniteFocus G6 łączy w sobie mikroskop 3D, profilometr i CMM. Mierzy parametry geometryczne i chropowatościowe w jednym cyklu bez dotykania powierzchni.
Jeden system do pełnej analizy detalu – bez ryzyka uszkodzenia.
Rozdzielczość pionowa do 10 nm
Dzięki połączeniu zaawansowanej optyki i stabilnej konstrukcji granitowej, G6 oferuje pomiary o nanometrowej dokładności w całym zakresie osi Z.
Zwiększona pewność pomiarowa przy analizie mikrostruktur i elementów o bardzo małych tolerancjach.

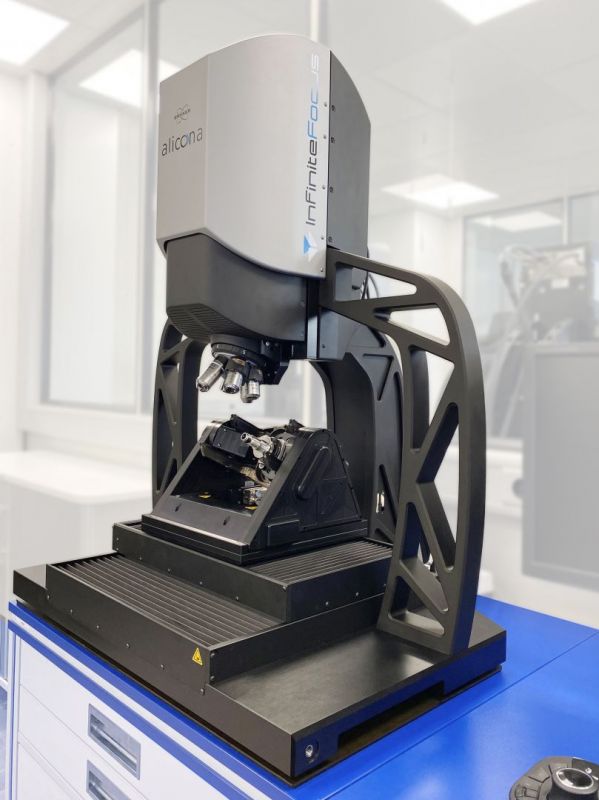

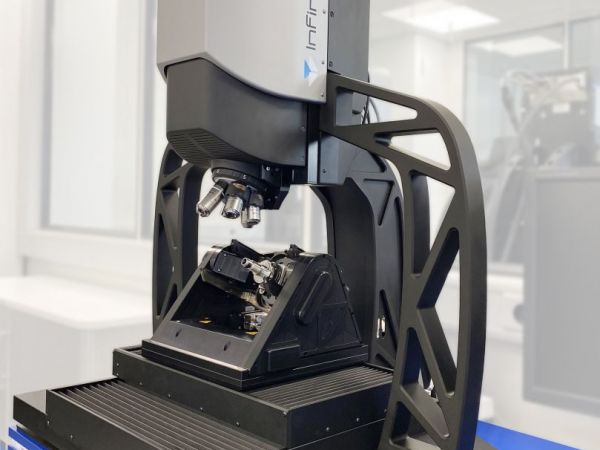

Pomiar narzędzi skrawających i geometrii 5D
Opcjonalny uchwyt obrotowy oraz konfiguracja 5-osiowa umożliwiają kompleksowy pomiar narzędzi skrawających, wierteł i frezów w jednym kroku pomiarowym.
Większa dokładność pomiaru narzędzi i krótszy czas kontroli.
Cyfrowe oświetlenie pierścieniowe i przezobiektywowe
Nowa generacja SmartFlash 2.0 pozwala precyzyjnie kontrolować kierunek, natężenie i barwę światła.
Maksymalna czytelność obrazu i powtarzalność wyników niezależnie od warunków oświetlenia.
Vertical Focus Probing
Umożliwia optyczny pomiar pionowych ścian i krawędzi o nachyleniu powyżej 90°, co dotychczas było niedostępne dla klasycznych systemów optycznych. Dzięki bocznemu sondowaniu użytkownik może analizować otwory, rowki i trudno dostępne miejsca bez kontaktu z powierzchnią.
Pomiar najbardziej złożonych geometrii w jednym cyklu – bez konieczności przekładania detalu.
SmartFlash 2.0 (Advanced Focus Variation)
Zastosowany system oświetlenia z cyfrowym sterowaniem pozwala na pomiar powierzchni błyszczących, polerowanych i transparentnych bez potrzeby matowienia. Umożliwia automatyczne dopasowanie parametrów oświetlenia i ostrości do rodzaju materiału.
Precyzyjne wyniki niezależnie od rodzaju powierzchni i materiału.
Automatyczna zmiana obiektywów (rewolwer 6-pozycyjny)
System automatycznie dobiera odpowiedni obiektyw w zależności od wymaganego zakresu pomiaru. Dzięki temu użytkownik może płynnie przechodzić od pomiaru mikrostruktury do makrogeometrii.
Krótszy czas konfiguracji i większa elastyczność pomiarowa.

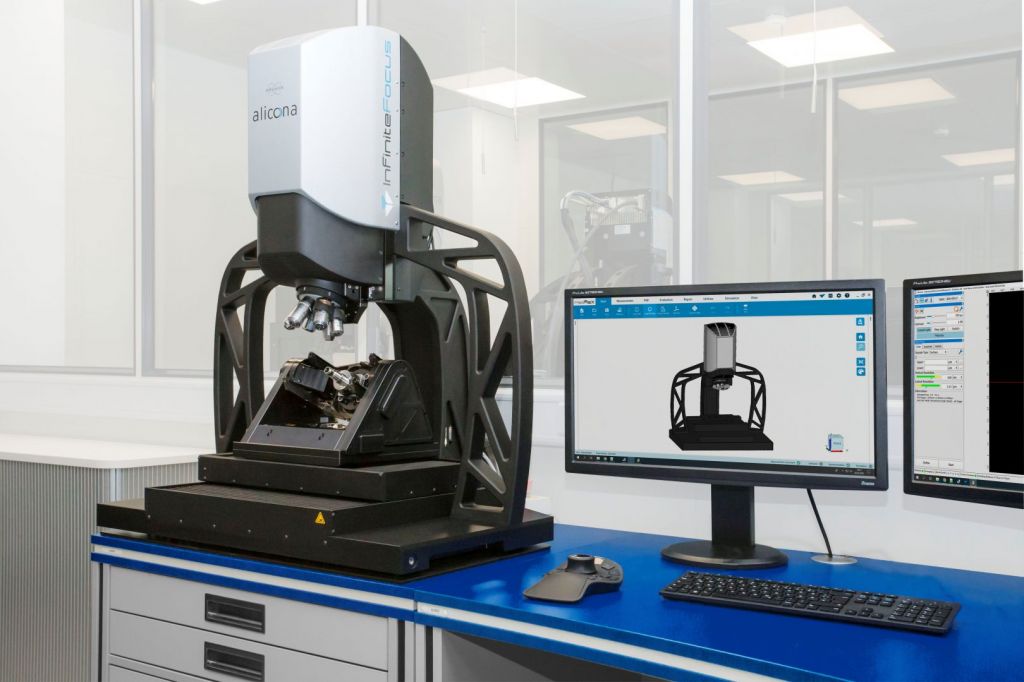

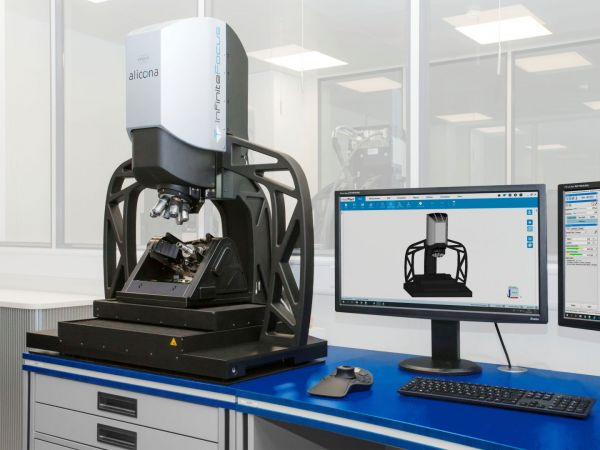

Cyfrowy bliźniak i wirtualna symulacja pomiaru
Oprogramowanie MetMax umożliwia planowanie pomiarów na modelu CAD z wykorzystaniem cyfrowego awatara urządzenia. Wirtualna symulacja sprawdza poprawność trajektorii i kolizji jeszcze przed uruchomieniem pomiaru.
Bezpieczna automatyzacja i eliminacja błędów już na etapie planowania.
Oprogramowanie
-
Oprogramowanie MountainsMap – analiza topografii i tekstury powierzchni 2D/3D
- Oprogramowanie do analizy topografii powierzchni 2D/3D, uznane za standard w metrologii powierzchni
- Pełny zestaw narzędzi od korekcji danych, filtracji i obliczania parametrów zgodnie z normami po analizę funkcjonalną, powłok, cząstek, widma i ewolucji powierzchni.
- Rozszerzalność przez moduły opcjonalne (SPM, shell topography, SEM, colocalization, lead, analiza wieloskalowa)
Kiedy wybrać:
Gdy potrzebujesz jednej platformy do analizy danych z profilometrów i mikroskopów, zgodnej z normami.
Zapytaj o produktNajczęściej zadawane pytania
FAQ
Jakie są główne różnice względem poprzednich generacji InfiniteFocus?
G6 wprowadza Vertical Focus Probing, SmartFlash 2.0, wirtualny bliźniak MetMax i opcję pracy w 5 osiach.
Czy można mierzyć powierzchnie odbijające światło lub transparentne?
Tak, dzięki technologii SmartFlash 2.0 pomiar jest możliwy bez matowienia powierzchni.
Czy system wymaga specjalnego pomieszczenia pomiarowego?
Nie. Solidna konstrukcja i izolacja drgań pozwalają na pracę bezpośrednio w środowisku produkcyjnym.
Czy system może współpracować z robotami?
Tak, MetMax Software i cyfrowy bliźniak umożliwiają integrację z automatycznymi systemami załadunku.
Czy pomiary można planować offline?
Tak, pomiary można w pełni zaprogramować na modelu CAD, zanim trafią do urządzenia.
