Optyczny profilometr 3D - InfiniteFocus SL Bruker Alicona
Oferta
Systemy pomiarowe
Optyczne urządzenia do pomiaru nierówności i kształtu
Optyczny profilometr 3D - InfiniteFocus SL Bruker Alicona
Kiedy wybrać:
Gdy szukasz uniwersalnego systemu o szerokim zakresie zastosowań.
Zapytaj o ofertę
InfiniteFocus SL to kompaktowy system optyczny 3D, który łączy dokładność pomiaru laboratoryjnego z szybkością pracy na produkcji. Dzięki technologii Focus Variation umożliwia bezkontaktowy pomiar topografii, chropowatości i geometrii elementów z mikrometryczną dokładnością – bez ryzyka uszkodzenia powierzchni. System analizuje nawet strome zbocza do 87° i powierzchnie odbijające światło, generując w kilka sekund pełny, kolorowy model 3D.

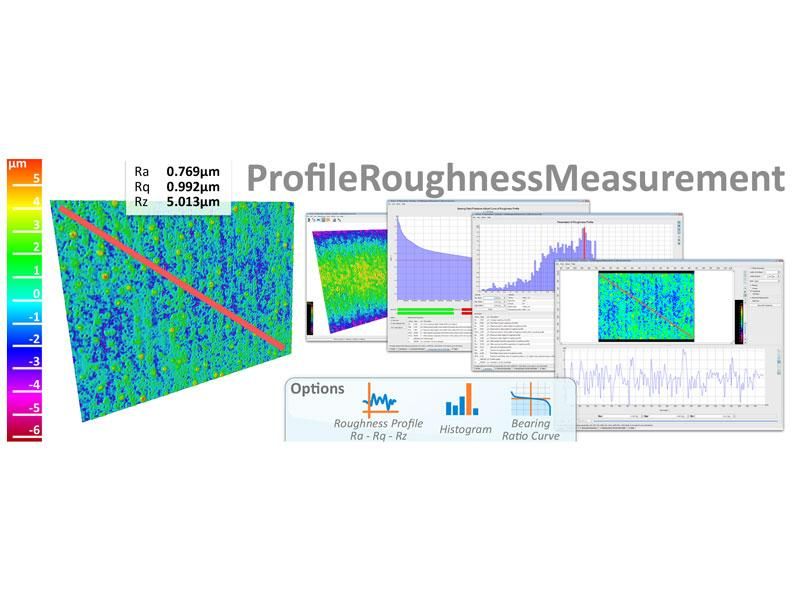

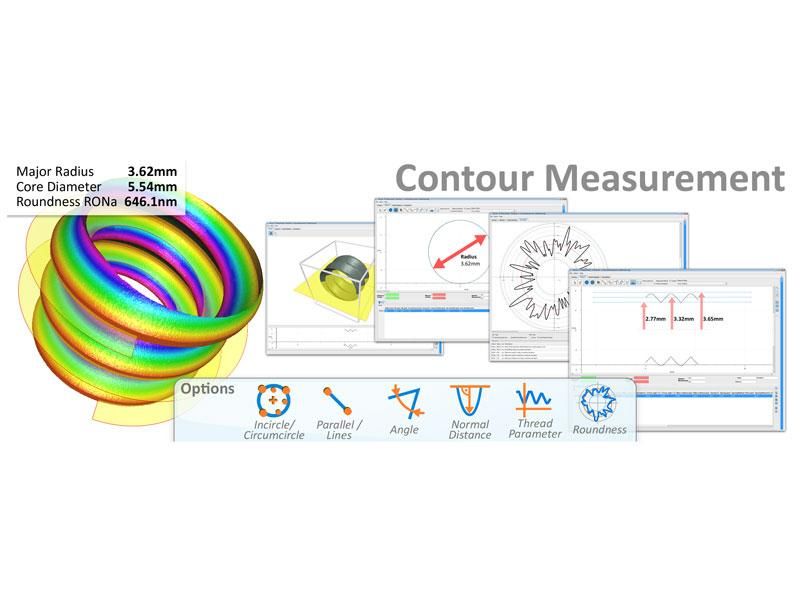

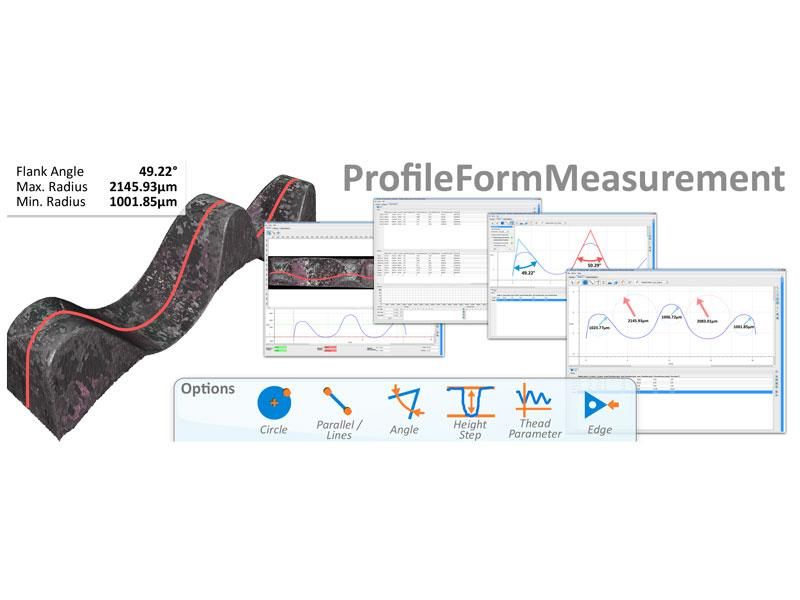

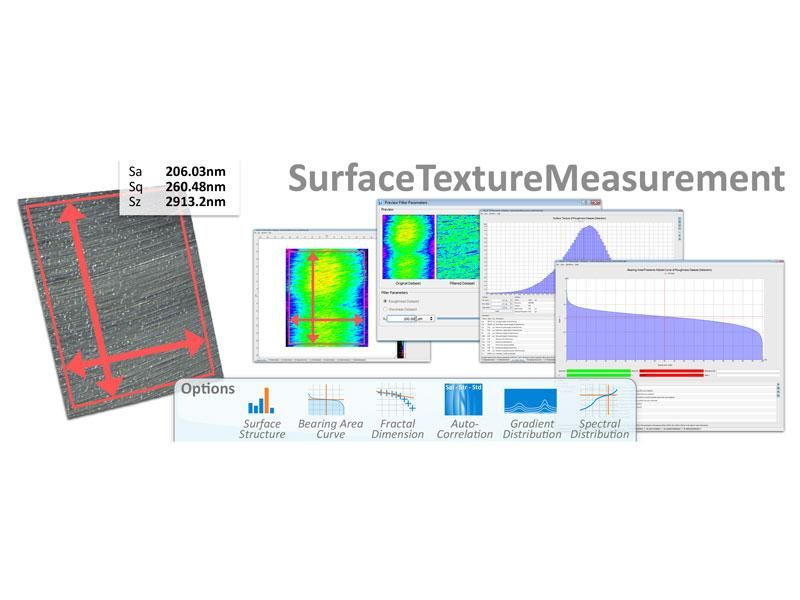

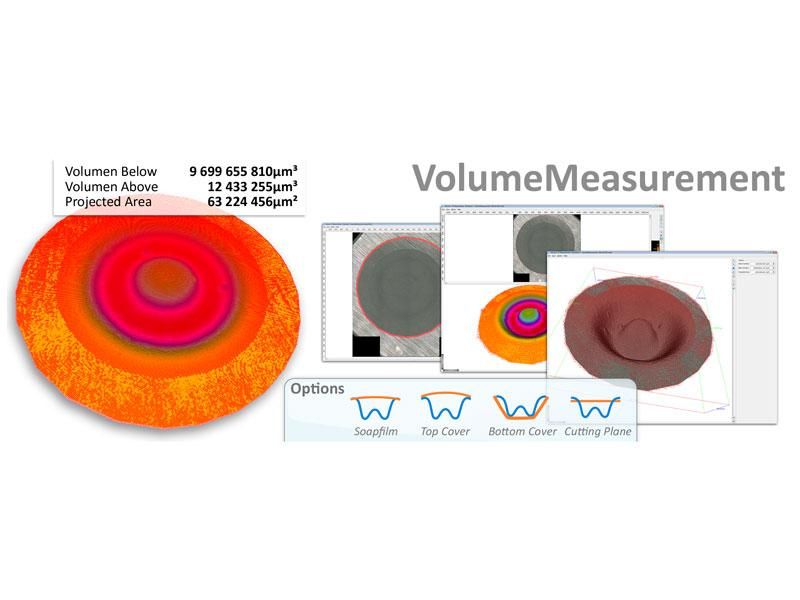

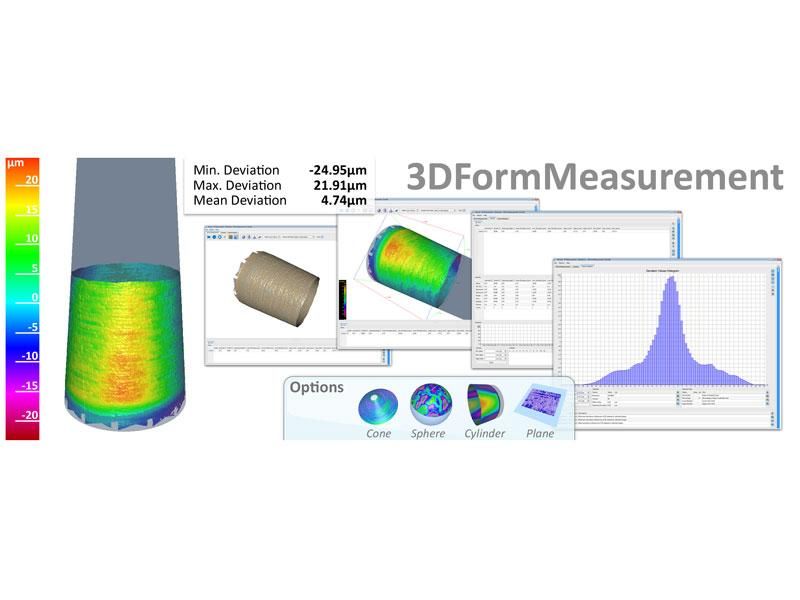

InfiniteFocus SL wykorzystuje metodę różnicowania ogniskowania (Focus Variation) – rozwiązanie, które zrewolucjonizowało bezkontaktowe pomiary nierówności powierzchni. Zamiast przesuwającej się końcówki pomiarowej, urządzenie analizuje zmianę ostrości obrazu w kolejnych płaszczyznach, rekonstruując z nich dokładny model 3D. Dzięki temu pomiar odbywa się szybko, bez zużycia narzędzia i bez ryzyka wpływu siły docisku na wynik. System rejestruje miliony punktów pomiarowych w kilka sekund, a rozdzielczość pionowa sięga pojedynczych nanometrów. InfiniteFocus SL umożliwia pomiar różnych typów powierzchni – od matowych i chropowatych po błyszczące i transparentne – oraz analizę kątów, promieni, konturów i objętości.
Bezkontaktowa technologia pomiaru 3D oparta na analizie ostrości obrazu w różnych pozycjach pionowych. Pozwala uzyskać wierne odwzorowanie topografii i koloru powierzchni w mikrometrowej rozdzielczości. Idealna do pomiaru stromych ścian.

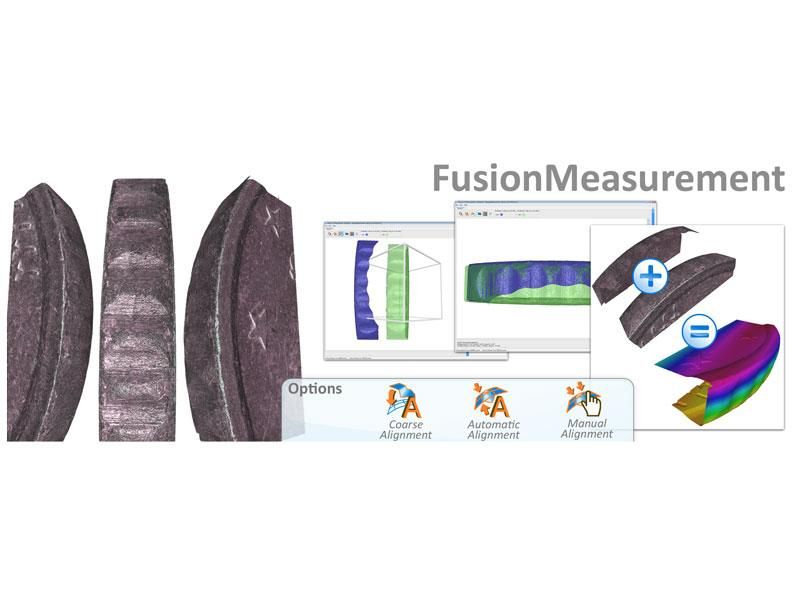

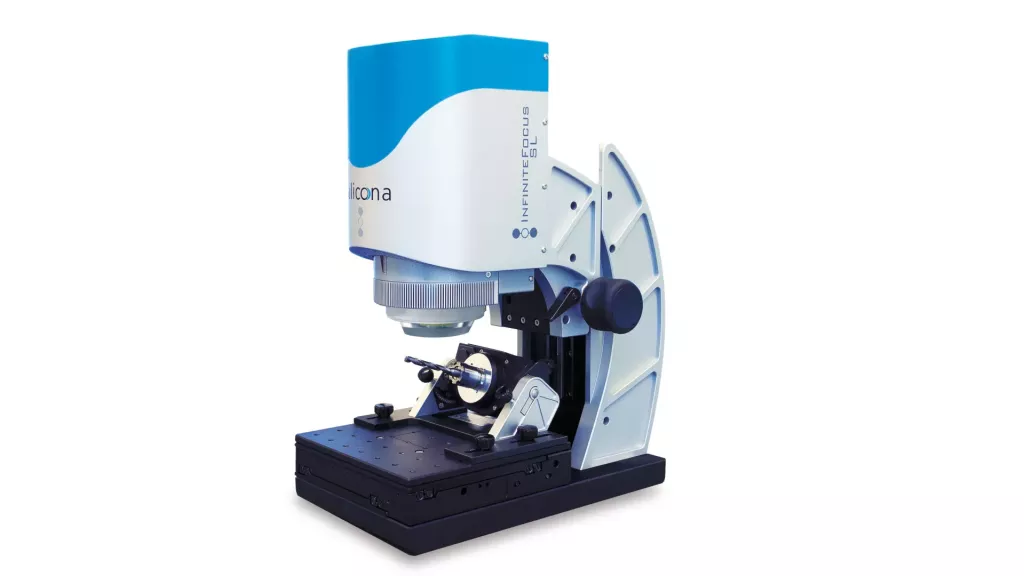

Specjalny uchwyt uchylno-obrotowy pozwala na skanowanie detalu z wielu perspektyw. Oprogramowanie automatycznie łączy dane z różnych pozycji w kompletny model 3D, z zachowaniem pełnej informacji o kolorze i strukturze skanowanego elementu.
System oświetlenia LED z możliwością sterowania poszczególnymi segmentami zapewnia optymalne warunki dla różnych materiałów i struktur powierzchni.
Eliminuje ryzyko uszkodzenia detalu i skraca czas pomiaru nawet o kilkadziesiąt procent w porównaniu z metodami stykowymi.
Gwarantuje wiarygodne wyniki nawet dla trudnych powierzchni metalicznych, szlifowanych czy polerowanych.
Umożliwia szybszą i bardziej intuicyjną analizę jakości powierzchni przez operatorów.
Redukuje obciążenie operatora i pozwala na ciągły nadzór jakości w środowisku produkcyjnym.
Kiedy wybrać:
Gdy potrzebujesz jednego, rozbudowanego środowiska do optycznych pomiarów 3D.
Kiedy wybrać:
Gdy potrzebujesz jednej platformy do analizy danych z profilometrów i mikroskopów, zgodnej z normami.
Przyjedziemy do Twojej firmy i pokażemy urządzenie w akcji. Sprawdzisz je w praktyce i dostaniesz konkretne odpowiedzi.
Broszura informacyjna urządzania InfiniteFocus SL
Broszura informacyjna pomiar narzędzi skrawających
Broszura informacyjna oprogramowanie pomiarowe
Broszura informacyjna moduły pomiarowe
To metoda optyczna, która analizuje zmiany ostrości w kolejnych płaszczyznach obrazu, aby zrekonstruować pełny model 3D powierzchni. Dzięki temu pomiar odbywa się bez kontaktu i bez wpływu na delikatne materiały.
Tak. InfiniteFocus SL został zaprojektowany do pracy zarówno w laboratoriach, jak i w środowisku przemysłowym. Stabilna konstrukcja i kompensacja błędów środowiskowych zapewniają powtarzalność wyników.
Urządzenie mierzy powierzchnie metalowe, ceramiczne, polimerowe, kompozytowe, a nawet transparentne. Dzięki regulowanemu oświetleniu LED radzi sobie z refleksyjnymi powierzchniami.

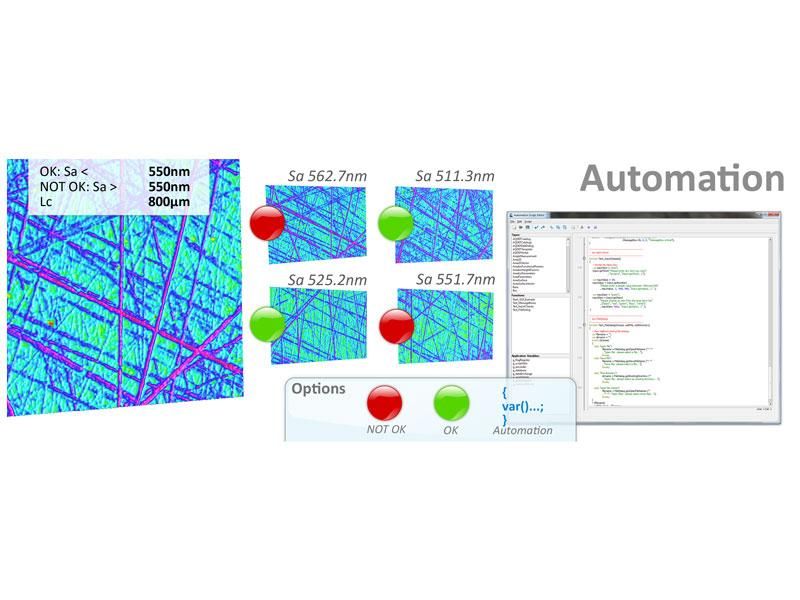

Tak. System można zintegrować z liniami produkcyjnymi i systemami SPC, umożliwiając automatyczne pomiary i raportowanie wyników w czasie rzeczywistym.
Kiedy wybrać:
Gdy chcesz wprowadzić robotyzację do działu jakości.
Kiedy wybrać:
Gdy Twoim priorytetem jest kontrola narzędzi i żywotności ostrzy.
Kiedy wybrać:
Gdy chcesz rozszerzyć możliwości klasycznej CMM o pomiar optyczny 3D.
Kiedy wybrać:
Gdy potrzebujesz najwyższej precyzji pomiaru topografii 3D i chropowatości.
Kiedy wybrać:
Gdy potrzebujesz wysokoprecyzyjnego pomiaru 3D mikrogeometrii, mikrootworów, kształtu i chropowatości.
Podstawowe bezstykowe (optyczne) metody stosowane w pomiarach nierówności powierzchni to mikroskopia różnicowania ogniskowego, skaningowa mikroskopia koherencyjna i mikroskopia bądź profilometria konfokalna. Najszerzej stosowaną z nich w inżynierii mechanicznej jest mikroskopia różnicowania ogniskowego, która polega na wykorzystaniu ostrości obrazu powierzchni w mikroskopie optycznym do oceny wysokości nierówności powierzchni.
