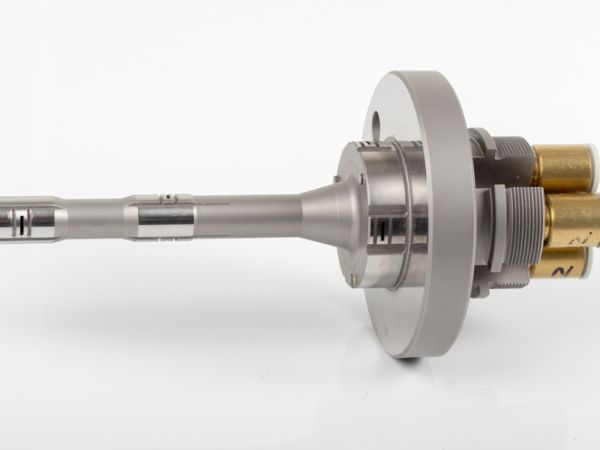

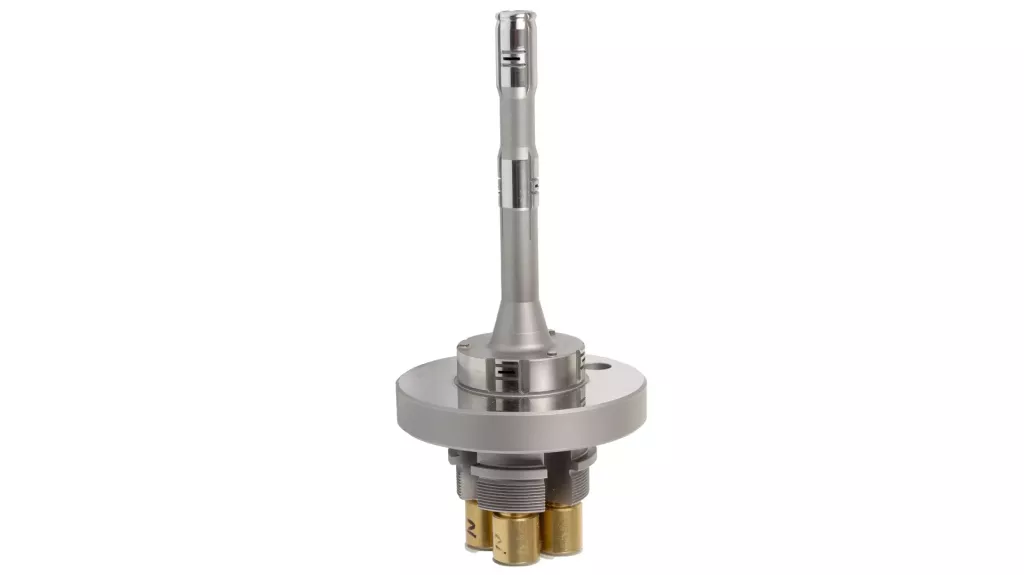

  • Głowica pneumatyczna Gageline AG100 do pomiaru geometrii otworów
  • Standardowa wersja głowicy pomiarowej Gageline AG100 do kontroli otworów

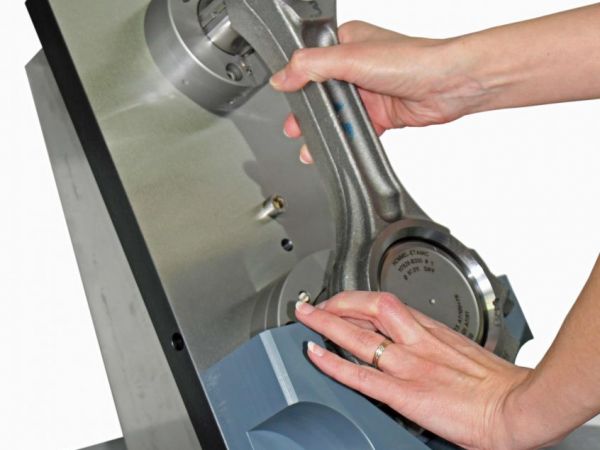

  • System Gageline AG100 z głowicą pneumatyczną do kontroli otworów w korbowodzie

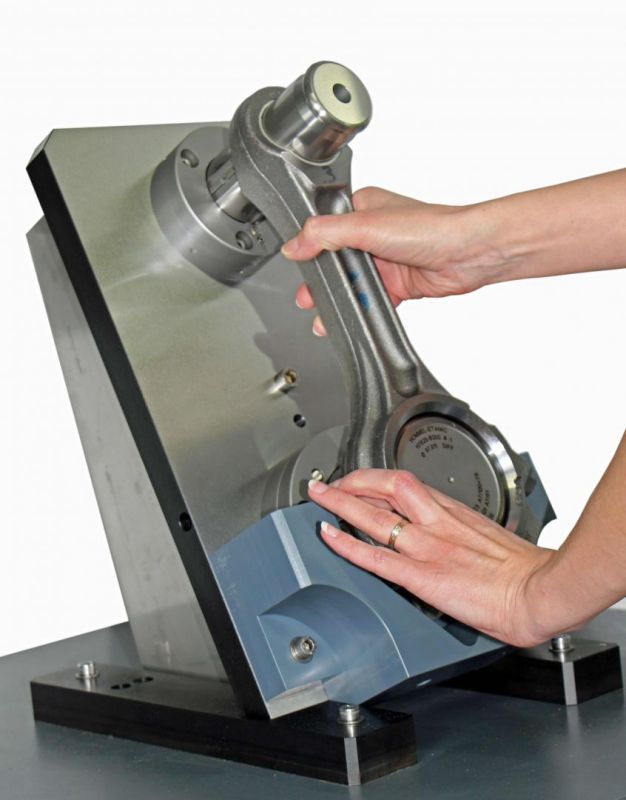

  • Głowica pneumatyczna Gageline AG100 stosowana do pomiaru geometrii korbowodu

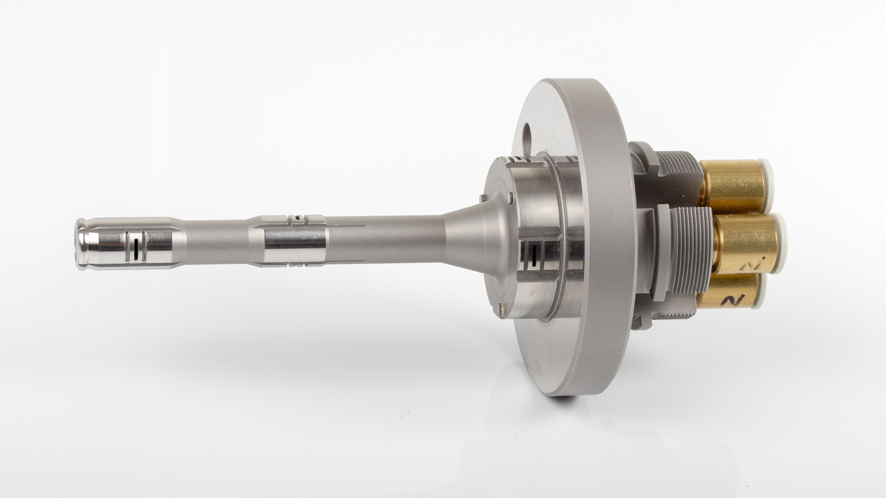

  • Pneumatyczna głowica pomiarowa Gageline AG100 – pomiar średnicy i kształtu otworów

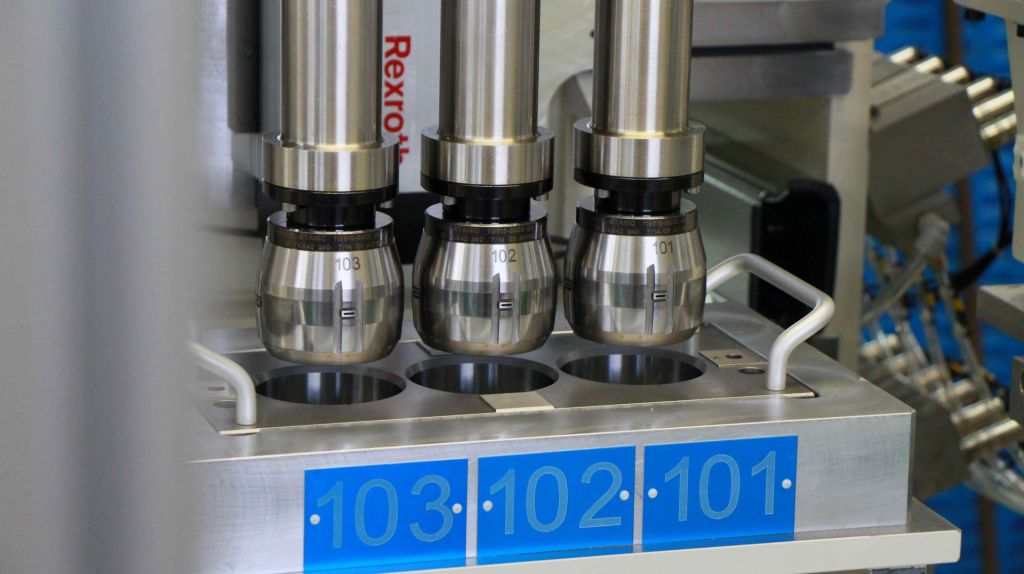

  • Zautomatyzowane stanowisko pomiarowe Gageline AG100 w produkcji przemysłowej

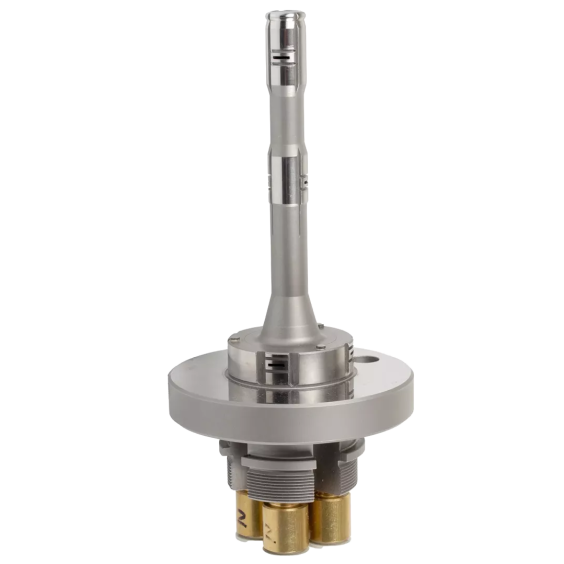

  • Głowica pomiarowa Gageline AG100 do precyzyjnej kontroli wymiarów
Bestseller

Głowice pneumatyczne do średnic wewnętrznych Gageline AG100

  • Szybki i precyzyjny pomiar średnic wewnętrznych w warunkach produkcyjnych.
  • Standardowe rozwiązania dla średnic z zakresu od 3 do 150 mm.
  • Montaż głowicy na podstawie lub w ergonomicznym uchwycie ręcznym.

Kiedy wybrać:
Gdy mierzysz standardowe średnice 3–150 mm i potrzebujesz powtarzalnego rozwiązania do pracy.

Zapytaj o ofertę
Dział sprzedaży

Jesteś zainteresowany produktem?

Zadzwoń +48 61 222 58 11
Strzałka do góry
Zapytaj o ofertę

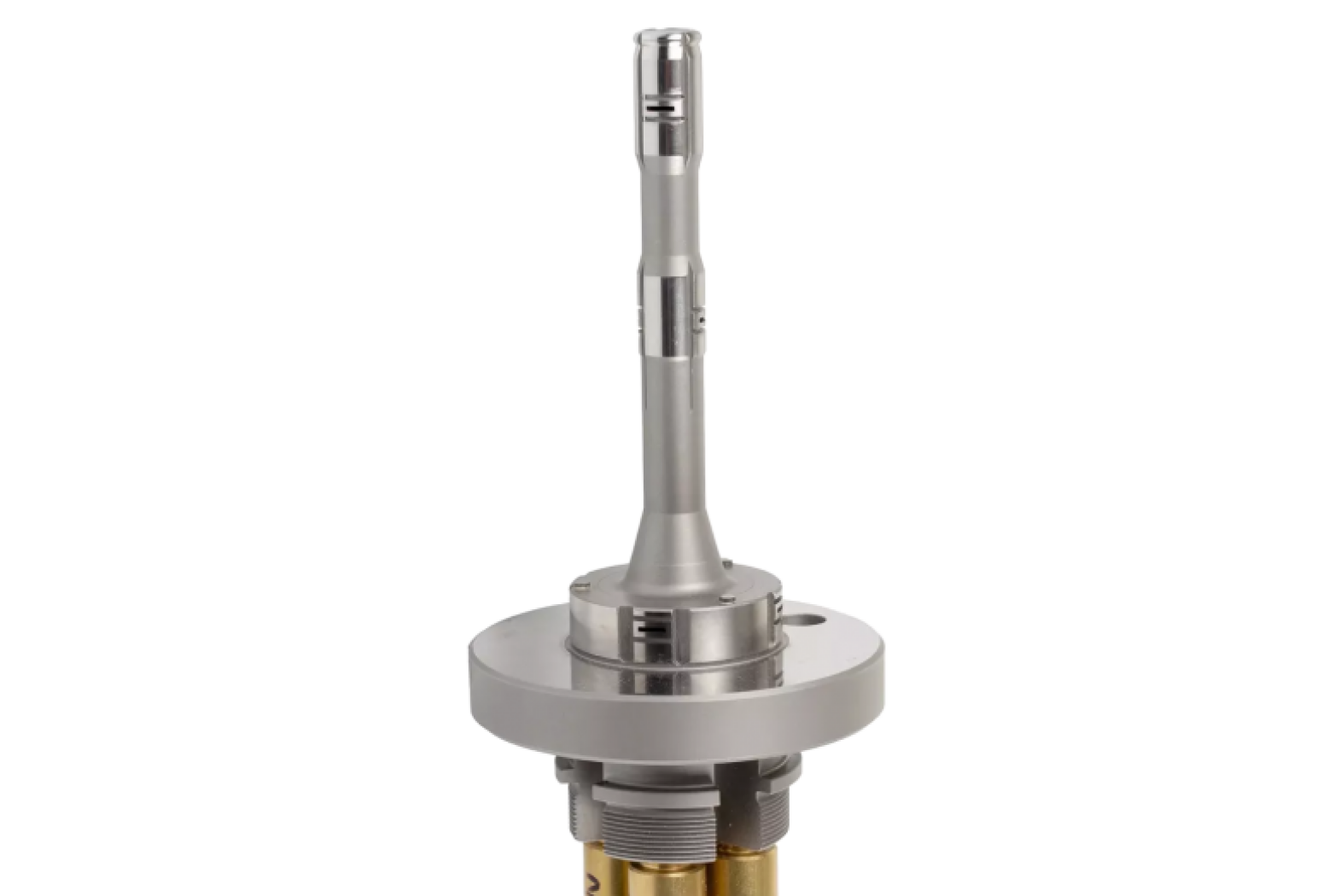

Gageline AG100 – pneumatyczne głowice pomiarowe do kontroli średnic

Opis

System AG100 firmy Hommel-Etamic to precyzyjne, bezkontaktowe narzędzie do pomiaru średnic wewnętrznych i geometrii otworów. Dzięki wykorzystaniu technologii pomiaru powietrzem, AG100 osiąga wysoką dokładność oraz powtarzalność, a dodatkowo jest odporny na zużycie nawet w trudnych warunkach produkcyjnych.

Eliminuje wpływ operatora na wynik, skraca czas pomiaru i zapewnia pełną kontrolę jakości przy pomiarach seryjnych bezpośrednio na produkcji.

Technologia

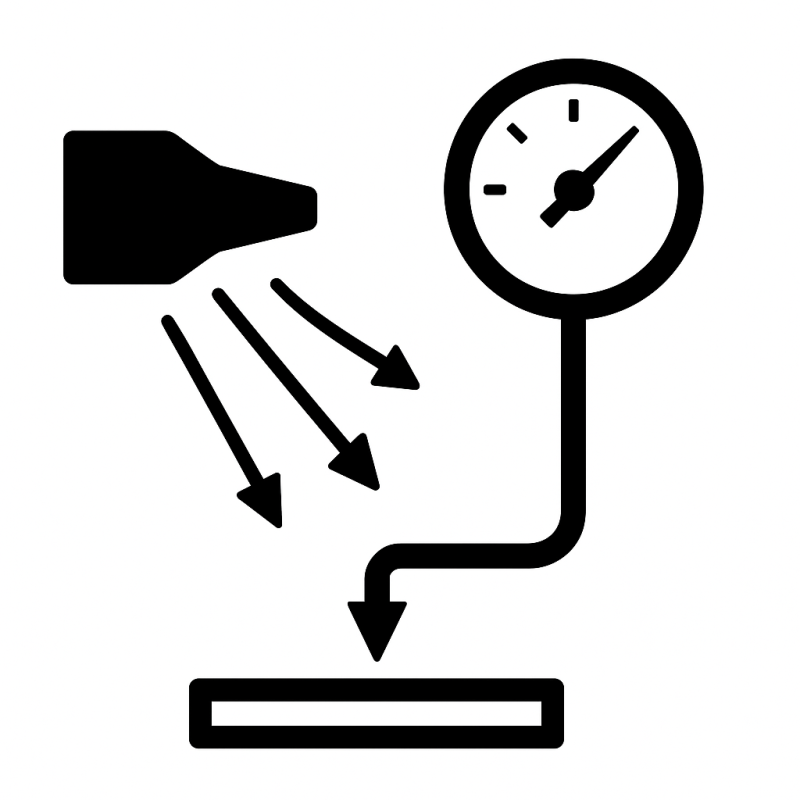

  • Pomiar za pomocą powietrza

    Bezkontaktowy pomiar oparty na przepływie sprężonego powietrza wypływającego z dyszy w kierunku mierzonej powierzchni — im mniejsza odległość między dyszą a powierzchnią, tym wyższe ciśnienie w układzie. Zmiana ciśnienia przetwarzana jest przez przetwornik na sygnał elektryczny proporcjonalny do wymiaru mierzonego elementu.

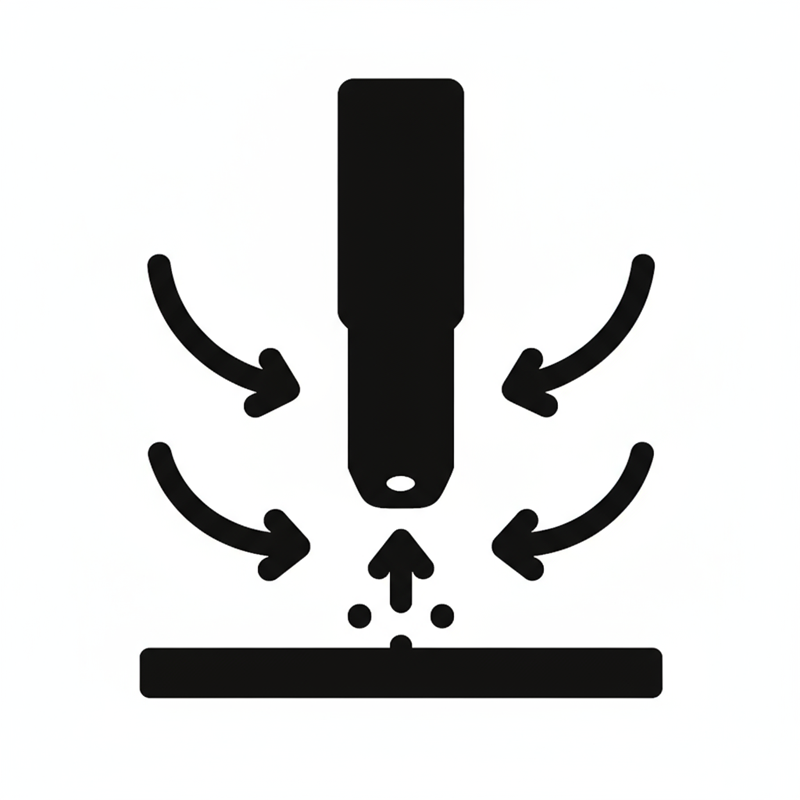

  • Pomiar w warunkach produkcyjnych

    Dysze pomiarowe automatycznie oczyszczają miejsce kontaktu z powierzchnią, zapobiegając gromadzeniu się pyłu i zanieczyszczeń.

Wielogłowicowy system pomiarowy Gageline AG100 do automatycznej kontroli otworów

Bardzo wysoka dokładność pomiaru

Precyzyjna konstrukcja głowicy zapewniająca powtarzalność pomiarów poniżej 0,25 µm.
Zdolność pomiarowa nawet dla komponentów o niskiej tolerancji.
Precyzyjny czujnik pneumatyczny do głowicy pomiarowej Gageline AG100

Szeroki zakres średnic pomiarowych

Standardowe głowice obejmują średnice od 3 do 150 mm z zakresem pomiarowym 10–160 µm.
Uniwersalne zastosowanie – od małych otworów po duże elementy mechaniczne.
Automatyczne stanowisko pomiarowe z głowicą pneumatyczną Gageline AG100

Trwała i odporna na zużycie konstrukcja

Każda głowica AG100 jest wykonana ze stali hartowanej lub powlekanej, odpornej na setki tysięcy cykli pomiarowych.
Długowieczność narzędzia i niezawodność w produkcji ciągłej.
Pneumatyczny system pomiarowy Gageline AG100 z wieloma głowicami

Prosta obsługa i adiustacja

Kalibracja za pomocą pierścienia referencyjnego oraz ergonomiczny uchwyt ręczny umożliwiają szybką adjustację systemu na produkcji.
Krótki czas przezbrojenia i minimalne ryzyko błędu operatora.

Masz pytania? Potrzebujesz pomocy?

Zadzwoń +48 61 222 58 11

Specyfikacja

Specyfikacja techniczna głowicy pneumatycznj tłoczkowej Hommel-Etamic AG100
Zakres pomiarowy:

Powtarzalność:

GR&R type 2

0,010 (±0,005) mm

<0,00025 mm

0,020 (±0,010) mm

<0,0005 mm

0,040 (±0,020) mm

<0,001 mm

0,060 (±0,030) mm

<0,0015 mm

0,080 (±0,040) mm

<0,002 mm

0,120 (±0,060) mm

<0,003 mm

0,160 (±0,080) mm

<0,004 mm

Rozwiń pełną specyfikację

Wzorcowanie i utrzymanie dokładności

Najczęściej zadawane pytania

FAQ

Jakie średnice można mierzyć systemem AG100?

Standardowy zakres to 3 – 150 mm, z możliwością rozszerzenia dla specjalnych aplikacji nawet do 600 mm

Czy AG100 nadaje się do pomiarów dynamicznych?

Tak, głowica pozwala rejestrować wskazania podczas obrotu i na tej podstawie wyznaczyć błąd owalności przekroju.

Czy system jest odporny na warunki produkcyjne?

Tak. Hartowana stal (59–62 HRC) i powłoki ochronne zapewniają wysoką odporność na ścieranie i drgania

Czy AG100 można zintegrować z innymi systemami pomiarowymi Hommel-Etamic?

Tak, głowice AG100 współpracują z wyświetlaczami GD200, GD600 (Vega) oraz Sirius. Dodatkowo mogą pracować przy złożonych stacjach pomiarowych w połączeniu z innymi przyrządami.
