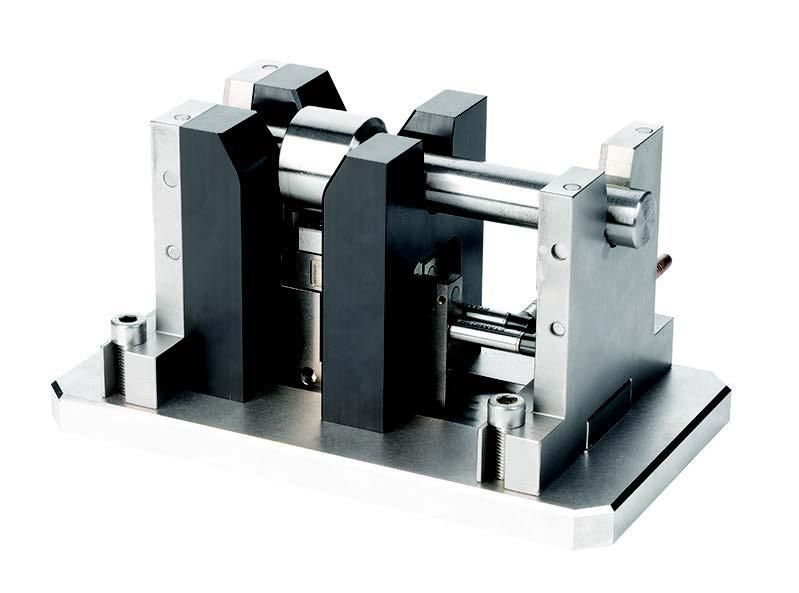

  • Stanowisko pomiarowe Gageline AG300 do kontroli elementów cylindrycznych
  • Pneumatyczna głowica pomiarowa Gageline AG300 do kontroli wymiarów
  • Moduł pomiarowy Gageline AG300 do zautomatyzowanego stanowiska kontrolnego

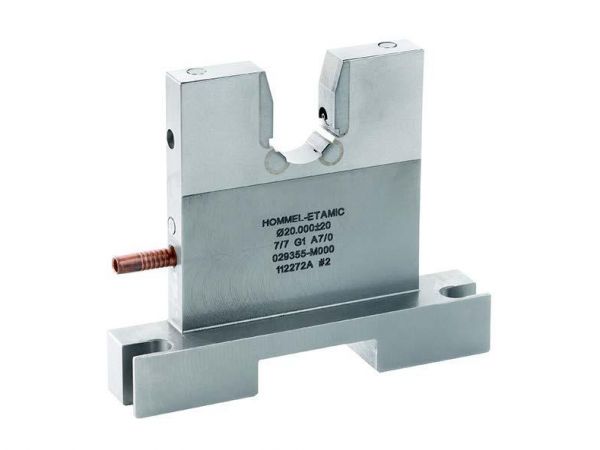

  • Głowica szczękowa Gageline AG300 do precyzyjnego pomiaru średnicy

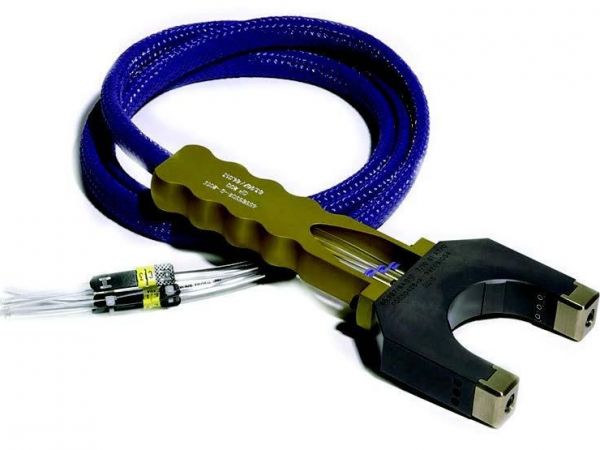

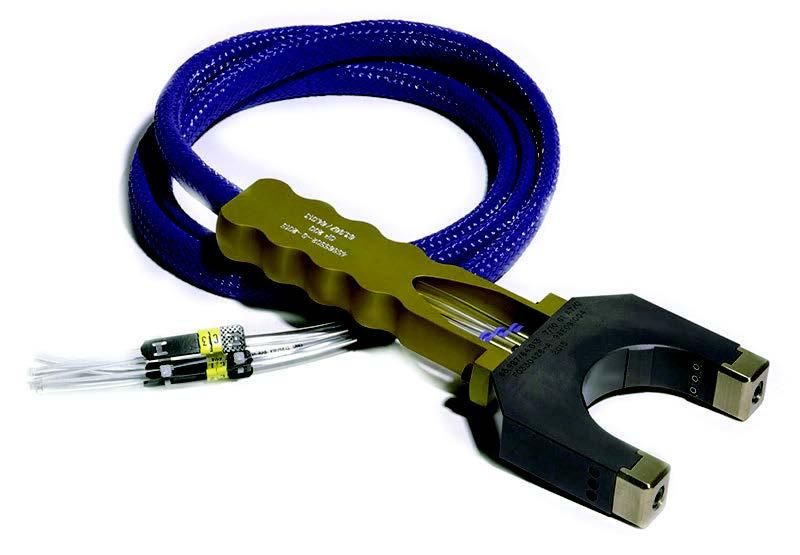

  • Pneumatyczny przyrząd pomiarowy Gageline AG300 typu air snap gauge
  • Dysza pneumatyczna Gageline AG300 używana w pomiarze średnicy

Szczęki pneumatyczne do pomiaru średnic zewnętrznych Gageline AG300

  • Szybki i precyzyjny pomiar średnic zewnętrznych w warunkach produkcyjnych.
  • Montaż głowicy na podstawie lub w ergonomicznym uchwycie ręcznym.
  • Prosta i szybka adiustacja przy użyciu wzorca.

Kiedy wybrać:
Gdy potrzebujesz elastycznego stanowiska do szybkich kontroli z prostą adiustacją.

Zapytaj o ofertę
Dział sprzedaży

Jesteś zainteresowany produktem?

Zadzwoń +48 61 222 58 11
Strzałka do góry
Zapytaj o ofertę

Gageline AG300 – szczękowe pneumatyczne głowice do pomiaru średnic zewnętrznych

Opis

Gageline AG300 firmy Hommel-Etamic to precyzyjne głowice szczękowe przeznaczone do szybkiej, bezkontaktowej kontroli średnic ciągłych i przerywanych, np. czopów wałów korbowych czy gniazd łożyskowych. Dzięki bardzo wysokiej dokładności i bezkontaktowej metodzie pomiaru, AG300 zapewnia najwyższą powtarzalność nawet w trudnych warunkach produkcyjnych.

Głowice AG300 można zamontować na uniwersalnej prowadnicy, co pozwala na stworzenie stanowiska pomiarowego do jednoczesnego pomiaru kilku średnic na części. Dzięki temu operator dostaje natychmiastową informację o wszystkich obrabianych powierzchniach i może wiarygodnie dokonywać kontroli jakości.

Umożliwia szybki, niezależny od operatora pomiar geometrii elementów obrotowych bez ryzyka uszkodzenia powierzchni – idealne rozwiązanie dla produkcji seryjnej i stacji automatycznych.

Technologia

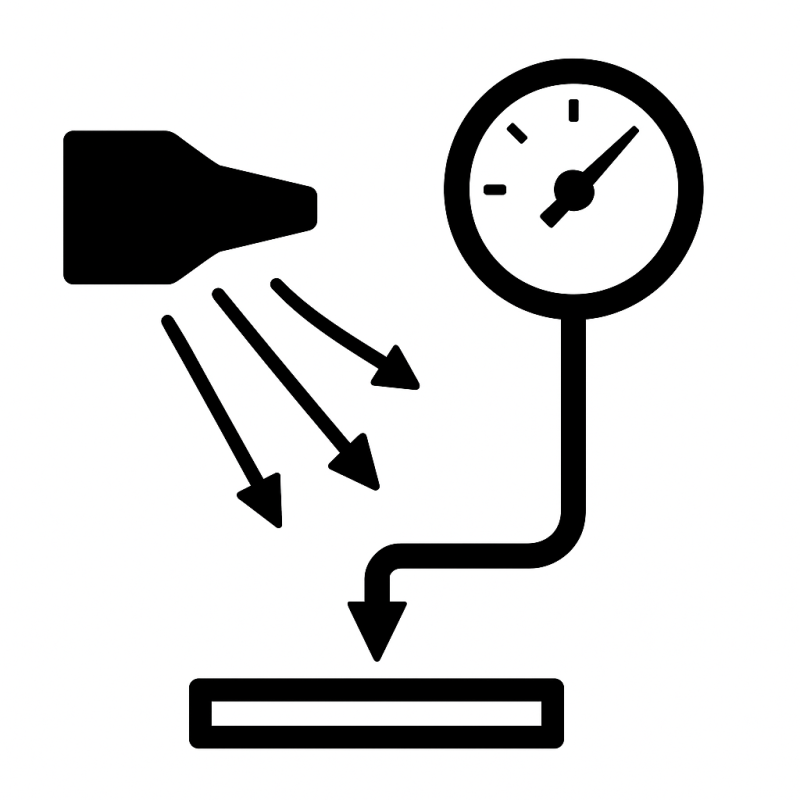

  • Pomiar za pomocą powietrza

    Bezkontaktowy pomiar oparty na przepływie sprężonego powietrza wypływającego z dyszy w kierunku mierzonej powierzchni — im mniejsza odległość między dyszą a powierzchnią, tym wyższe ciśnienie w układzie. Zmiana ciśnienia przetwarzana jest przez przetwornik na sygnał elektryczny proporcjonalny do wymiaru mierzonego elementu.

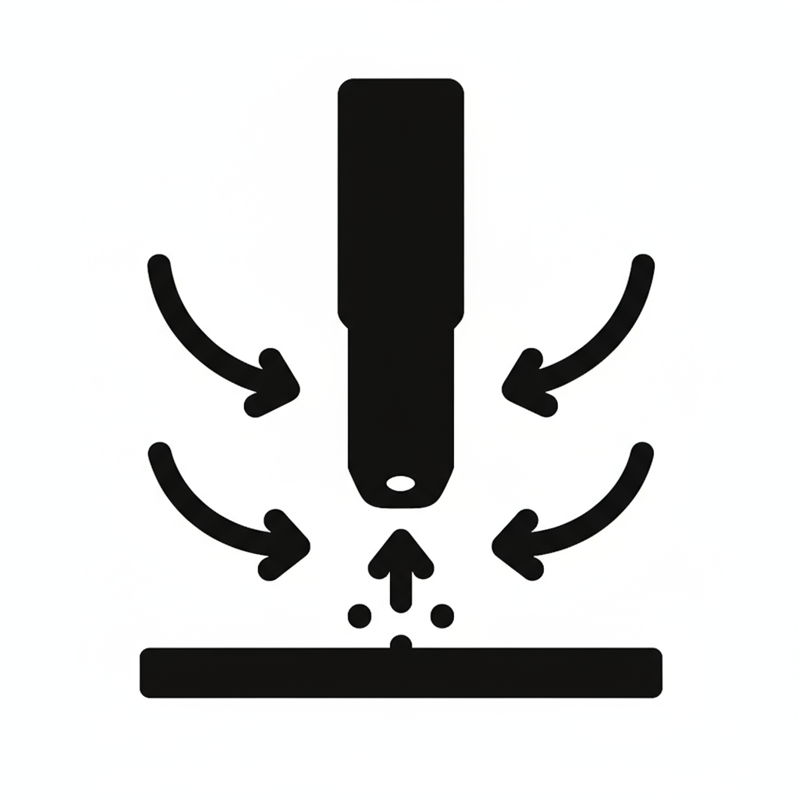

  • Pomiar w warunkach produkcyjnych

    Strumień powietrza pełni funkcję pomiarową i oczyszczającą – usuwa cząstki zabrudzeń oraz resztki chłodziwa z miejsca pomiaru.

Pneumatyczna głowica Gageline AG300 podczas pomiaru wałka korbowego

Bardzo wysoka dokładność pomiaru

Precyzyjna konstrukcja głowicy zapewniająca powtarzalność pomiarów poniżej 0,25 µm.
Pewność wyniku i redukcja odrzutów produkcyjnych.
System Gageline AG300 z uchwytem do pomiaru wałków na stanowisku manualnym

Pomiar statyczny i dynamiczny

AG300 obsługuje pomiary statyczne oraz dynamiczne z funkcją rejestracji wartości maksymalnej i minimalnej.
Uniwersalne zastosowanie – jedno urządzenie dla różnych typów części i pomiarów.
Zbliżenie na szczęki pomiarowe systemu Gageline AG300

Konfiguracja dopasowana do potrzeb

Głowice AG300 mogą być używane ręcznie lub montowane na stacjach półautomatycznych i automatycznych.
Elastyczne dopasowanie do procesu – od kontroli warsztatowej po pełną integrację z linią produkcji.

Masz pytania? Potrzebujesz pomocy?

Zadzwoń +48 61 222 58 11

Specyfikacja

Specyfikacja techniczna głowic pneumatycznych szczękowych Gageline AG300
Sposób pracy:

Zakres wymiarów:

Minimalny zakres pomiarowy:

Maksymalny zakres pomiarowy:

ręczny

15<øN<105 mm

0,040 (±0,020) mm

0,120 (±0,060) mm

na mocowaniu

9<øN<45 mm

0,040 (±0,020) mm

0,120 (±0,060) mm

Specyfikacja techniczna głowic pneumatycznych szczękowych Gageline AG300
Zakres pomiarowy:

Powtarzalność:

GR&R type 2

0,040 (±0,020) mm

<0,0005 mm

0,080 (±0,040) mm

<0,0010 mm

0,120 (±0,060) mm

<0,0015 mm

Wzorcowanie i utrzymanie dokładności

Najczęściej zadawane pytania

FAQ

Do czego służy system AG300?

Gageline AG300 firmy Hommel-Etamic to precyzyjne głowice szczękowe przeznaczone do szybkiej, bezkontaktowej kontroli średnic ciągłych i przerywanych, np. czopów wałów korbowych czy gniazd łożyskowych.

Jaka jest dokładność pomiaru?

System osiąga wysoką dokładność i powtarzalność poniżej 0,25 µm nawet w warunkach produkcyjnych.

Czy AG300 nadaje się do pomiarów dynamicznych?

Tak, głowica pozwala rejestrować wskazania podczas obrotu i na tej podstawie wyznaczyć błąd owalności przekroju mierzonego.

Zapytaj o produkt

Zadzwoń do nas

+48 61 222 58 11
Skontaktuj się z nami, nasi eksperci pomogą dobrać produkt
pod Twoje indywidualne potrzeby i przygotują ofertę.

Pliki do pobrania

Broszura informacyjna Gageline AG300

pdf • 1.63 MB
Pobierz
