Wbudowany interfejs komunikacyjny
Wyposażony w RS232, LAN, USB, Ethernet oraz opcjonalne moduły Profibus, Profinet, CAN bus i CANopen. Umożliwia integrację z maszynami pomiarowymi i systemami kontroli jakości.
WYDARZENIE TESTOWE NR 1
28-16 grudnia, WYDARZENIE TESTOWE NR 1 PEŁNE
Sprawdź szczegóły
Popularne
- Start
-
Oferta
-
Systemy pomiarowe
-
Pneumatyczne systemy do pomiaru geometrii
-
Elektronika pomiarowa do głowic pneumatycznych Gageline GD200
Nowość
Elektronika pomiarowa do głowic pneumatycznych Gageline GD200
- Komputer pomiarowy pozwalający na pomiary wielu charakterystyk jednocześnie
- Możliwość wysyłania danych do sieci i komunikacji z zewnętrznymi modułami
- Przemysłowa obudowa gwarantująca stabilność pracy w warunkach produkcyjnych
Kiedy wybrać:
Gdy chcesz zebrać wiele cech w jednym cyklu i zintegrować stanowisko z produkcją.
Zapytaj o ofertę
Dział sprzedaży
Jesteś zainteresowany produktem?

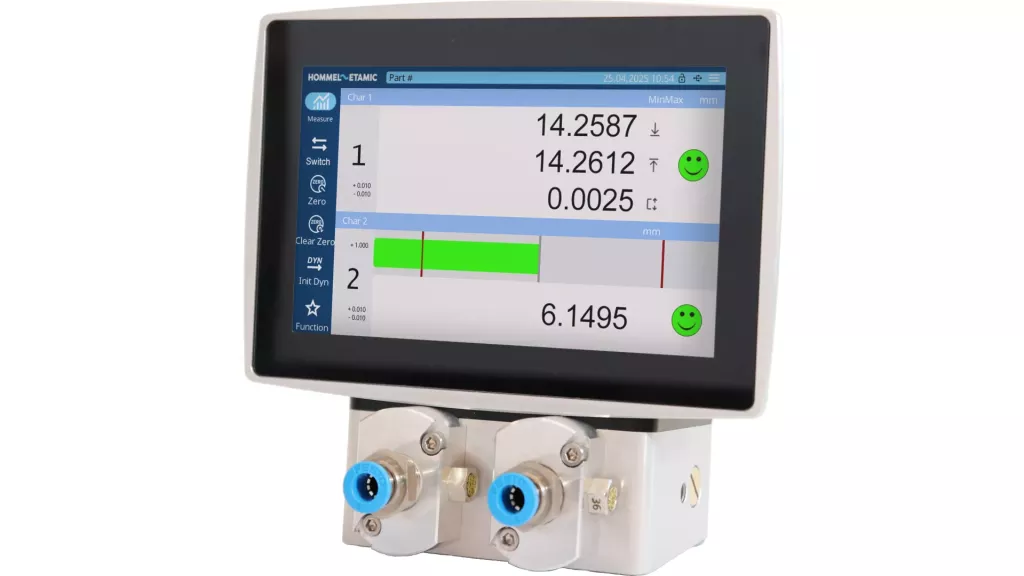

Gageline GD200 – elektronika pomiarowa do głowic pneumatycznych
Opis
System Gageline GD200 to programowalna jednostka elektroniczna służąca do obsługi pneumatycznych i elektronicznych głowic pomiarowych. Urządzenie pozwala na realizację bardzo dokładnych pomiarów z dokładnością do 0,1 µm, a dzięki konstrukcji przemysłowej i klasie szczelności IP65 może być stosowane bezpośrednio w warunkach produkcyjnych.
GD200 występuje w wielu konfiguracjach w zależności od rodzaju głowicy pomiarowej. Pozwala na komunikację po sieci z zewnętrznymi urządzeniami oraz umożliwia rozbudowę o dodatkowe moduły (np. sensor temperatury części, moduł I/O, skaner kodów itd.). Idealnie nadaje się do obsługi stanowisk pomiarowych umieszczonych bezpośrednio przy maszynie obróbczej.
Umożliwia kontrolę wielu charakterystyk jednocześnie oraz bezpośrednie przesyłanie wyników do sieci LAN, obrabiarki lub systemu SPC.
Technologia
-
-
Zintegrowany przetwornik
Wersje przeznaczona do głowic pneumatycznych ma wbudowany przetwornik od zmiany sygnału na elektroniczny. Nie ma więc konieczności stosowania zewnętrznych przetworników, a system pozostaje mobilny i łatwy do przezbrojenia.
-
Modułowość
GD200 umożliwia rozbudowę o dodatkowe moduły (np. sensor temperatury części, moduł I/O, skaner kodów itd.). W zależności od wymogów procesu pozwala to na wykonanie większej ilości operacji na jednym stanowisku.
Obsługa głowic pneumatycznych i czujników LVDT
Jednostka współpracuje z różnymi typami głowic, umożliwiając kompatybilność z różnymi technologiami pomiarowymi.
Elastyczność systemu – jeden panel dla wielu zadań pomiarowych.
Dotykowy ekran TFT 5”
Wyświetlacz pozwala na kontrolę procesu pomiarowego oraz intuicyjną obsługę.
Szybka ocena wyników i prosta obsługa dla operatora.
Ochrona IP65 i odporność na warunki przemysłowe
GD200 może pracować bezpośrednio przy linii produkcyjnej i jest odporny na typowe warunki panujące na hali.
Niezawodne działanie w trudnych warunkach produkcyjnych.
Wzorcowanie i utrzymanie dokładności
Najczęściej zadawane pytania
FAQ
Ile głowic można podłączyć do jednego systemu?
Jedna jednostka obsługuje maksymalnie 4 głowice (2 głowice pneumatyczne i 2 głowice indukcyjne).
Jaka jest dokładność systemu?
Dokładność pomiarowa GD200 wynosi 0,5% zakresu pomiarowego zastosowanej głowicy pomiarowej.
Czy GD200 może pracować bezpośrednio na produkcji?
Tak. Obudowa urządzenia przystosowana jest do pracy w warunkach produkcyjnych. Ochrona przedniego panelu w klasie IP64 pozwala na bezpieczną i stabilną pracę.
Zapytaj o produkt
Zadzwoń do nas
+48 61 222 58 11pod Twoje indywidualne potrzeby i przygotują ofertę.
Pliki do pobrania
Broszura informacyjna ellektroniki pomiarowej Gageline pneutamic
pdf • 0.18 MB
