Gageline SG100, SG200, SG500
Gageline SG100, SG200, SG500
Pneumatyczne głowice pomiarowe- Pływająca głowica samocentrująca
- Możliwość pomiaru średnic od 1 do 25 mm
- Maksymalna wysokość mierzonego przedmiotu 135 mm
Jesteś zainteresowany produktem?
Joanna Kowalska
Konsultant Opis produktu

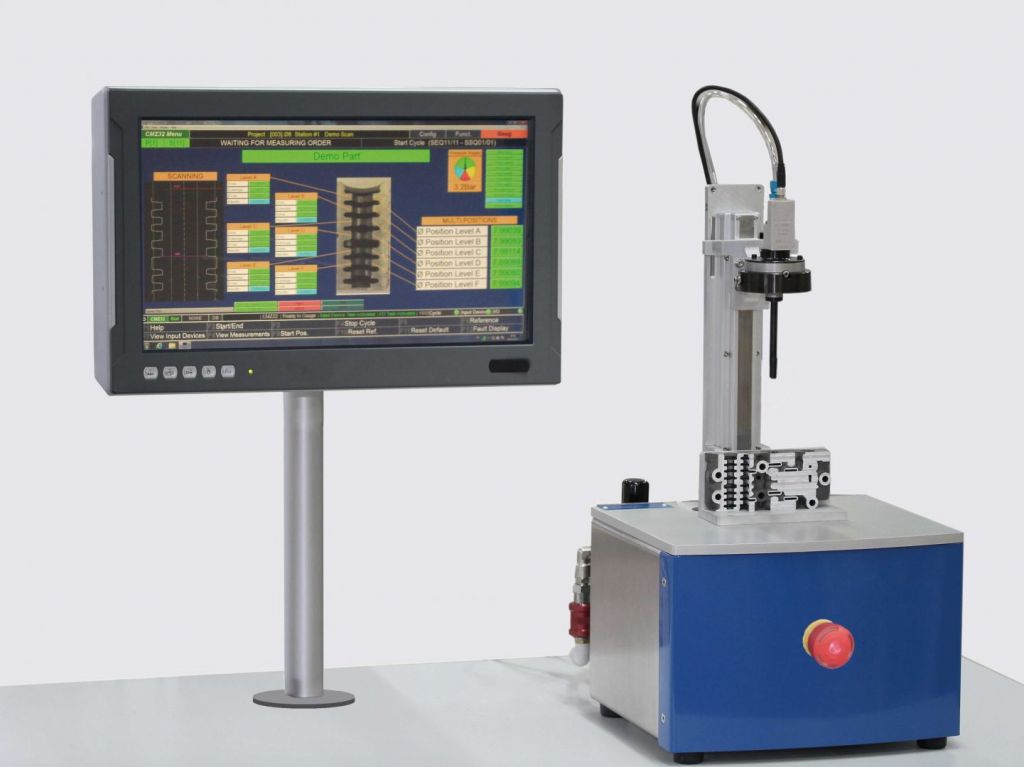

Kompaktowe półautomatyczne stanowiska do pneumatycznych pomiarów średnic zewnętrznych, wewnętrznych oraz do parowania (dopasowania) części współpracujących z sobą w bardzo wąskich tolerancjach, nawet poniżej 1 μm. Znikomy wpływ operatora na wynik pomiaru i samooczyszczanie dysz pomiarowych oraz miejsca pomiaru, gwarantują bardzo dobrą niepewność pomiaru, często na poziomie poniżej 0,1 μm. Elektronumeryczna oś Z umożliwia „skanowanie” średnic w zadanym zakresie. Brak kontaktu z powierzchniami mierzonymi minimalizuje ryzyko powstania rys w miejscu pomiaru. Szybkość wykonywania pomiarów oraz precyzyjny dobór głowicy do mierzonego przedmiotu sprawiają, że tak zbudowane średnicówki pneumatyczne idealnie sprawdzają się na produkcji, również do kontroli stuprocentowej cech krytycznych. Jest to idealne rozwiązanie do pomiaru bloków pomp, rozdzielaczy i zaworów hydraulicznych, wtryskiwaczy paliwa.
Cechy produktu:

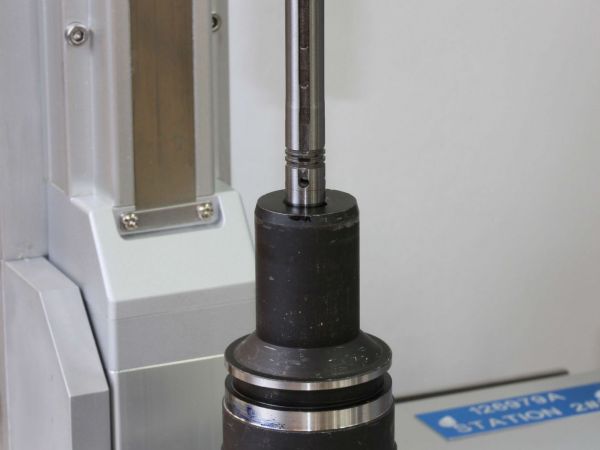

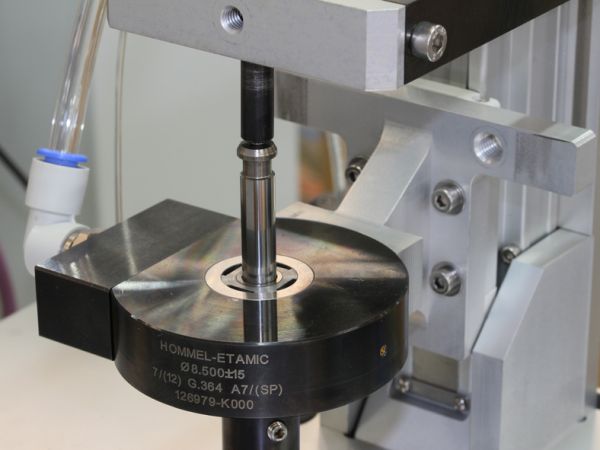

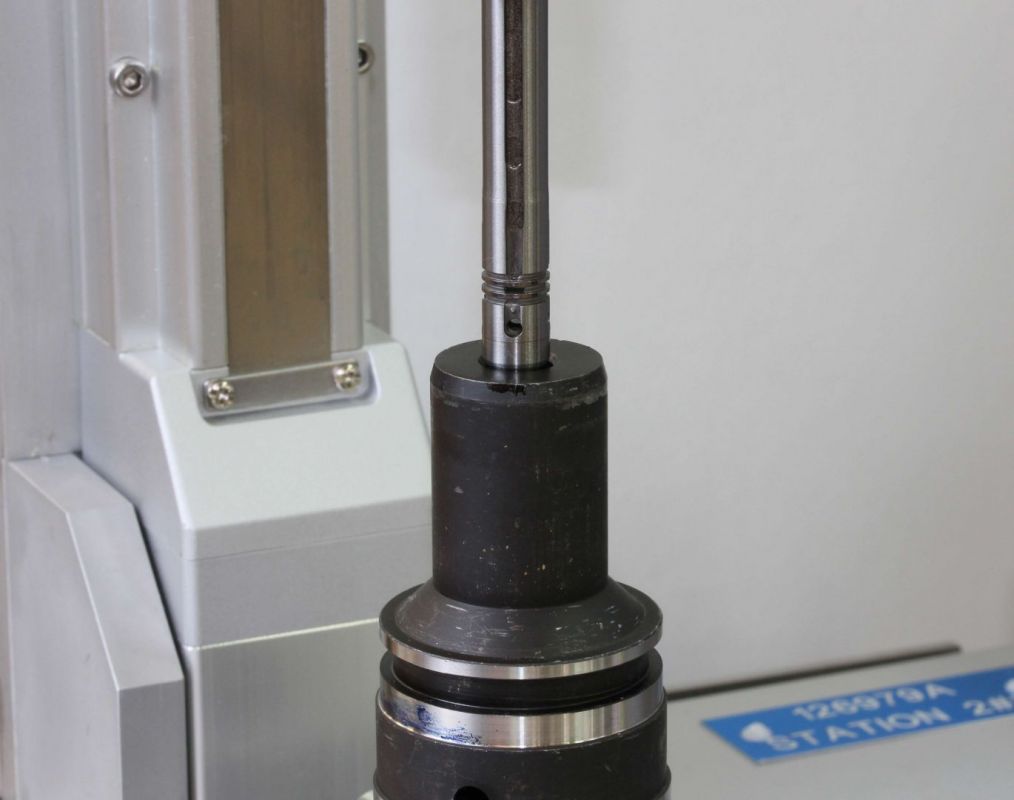

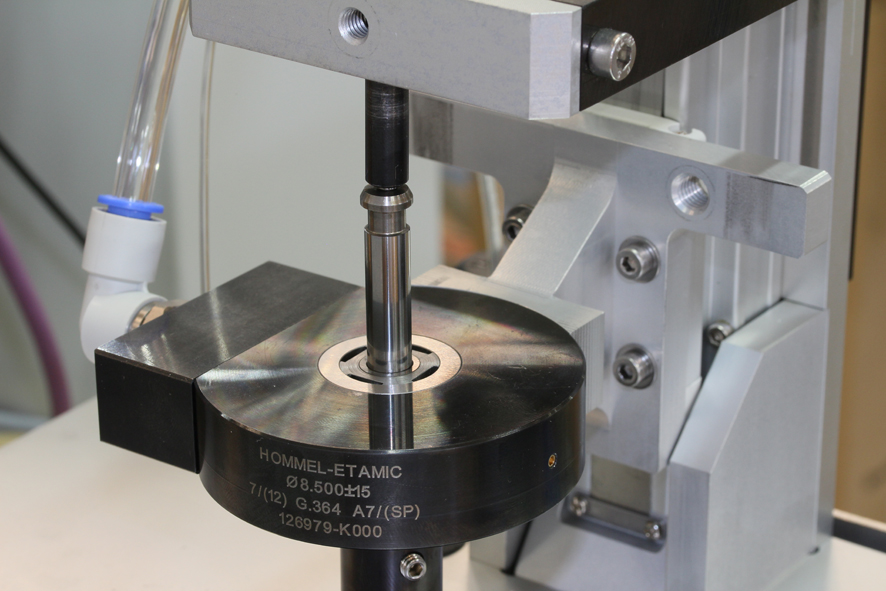

- Gageline SG100 – pomiar średnicy wewnętrznej, Gageline SG200 – pomiar średnicy zewnętrznej, Gageline SG500 – pomiar średnicy zewnętrznej i wewnętrznej (parowanie przedmiotów)
- przetwornik pneumoelektryczny TPE200
- ekstremalnie niski czas reakcji przetwornika – nawet 50 ms
- bardzo niski poziom generowanego hałasu
- pływająca głowica samocentrująca
- możliwość pomiaru średnic od 1 do 25 mm
- szybkie i łatwe przezbrajanie
- oś Z o długości 200 mm
- pomiar w osi Z do 100 mm
- maksymalna wysokość mierzonego przedmiotu 135 mm
- cykl kalibracji identyczny do cyklu pomiarowego
- zintegrowany system oszczędzania sprężonego powietrza
