Profilometr przenośny Waveline W10
Kiedy wybrać:
Gdy potrzebujesz kompaktowego profilometru do codziennej kontroli.
Zapytaj o ofertę

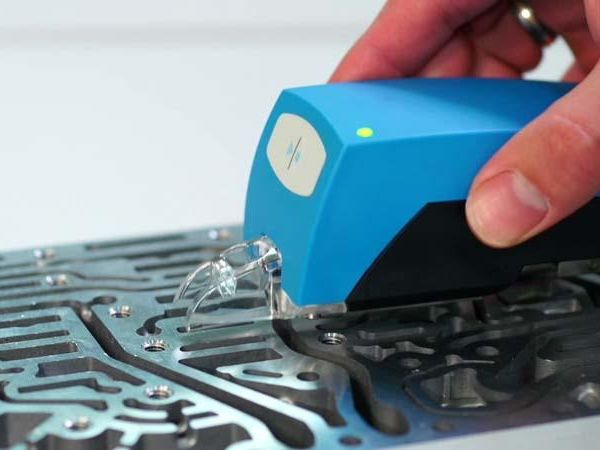

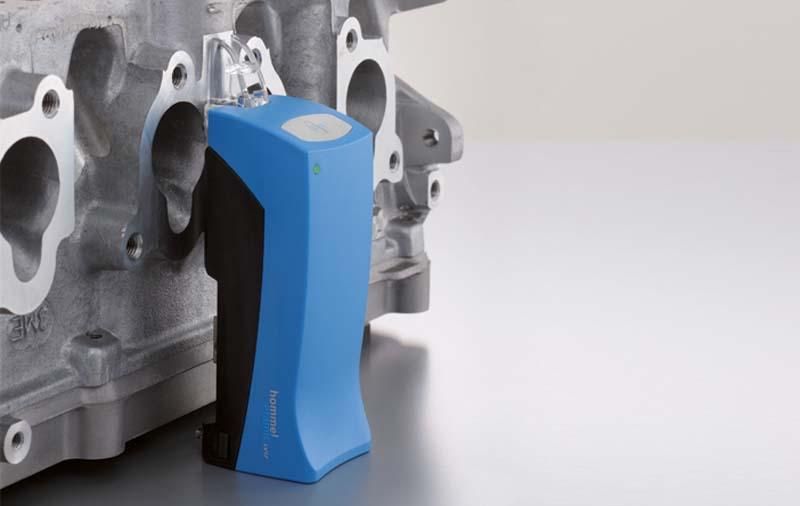

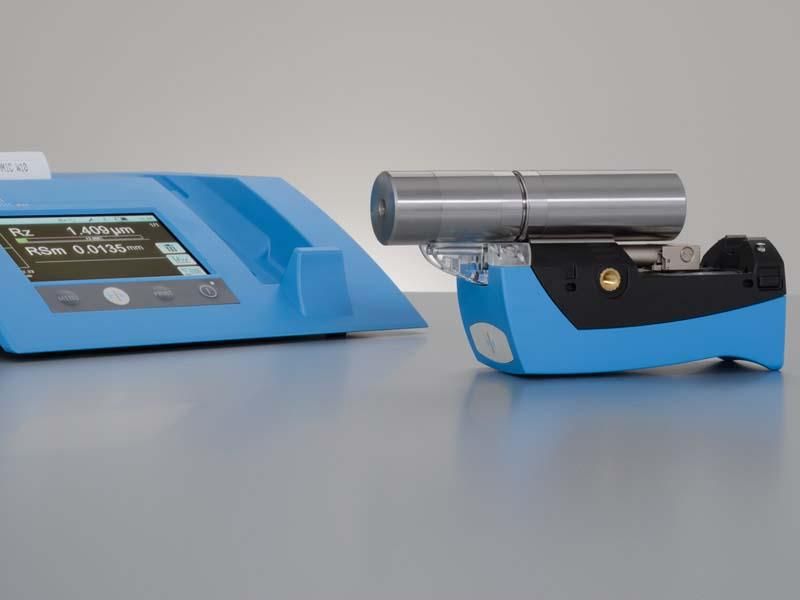

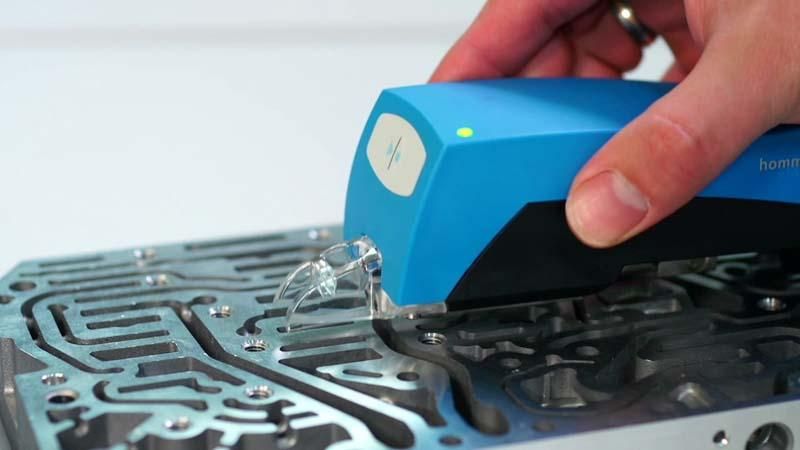

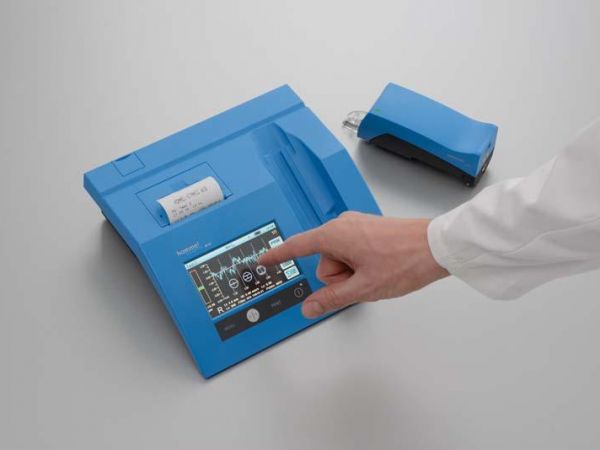

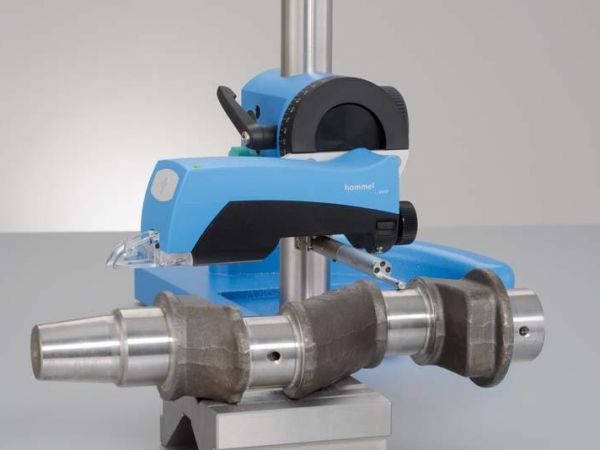

Waveline W10 firmy Hommel-Etamic to nowoczesne urządzenie do szybkiej i precyzyjnej kontroli parametrów chropowatości powierzchni. System został zaprojektowany do pracy zarówno bezpośrednio na linii produkcyjnej, jak i w laboratoriach kontroli jakości.

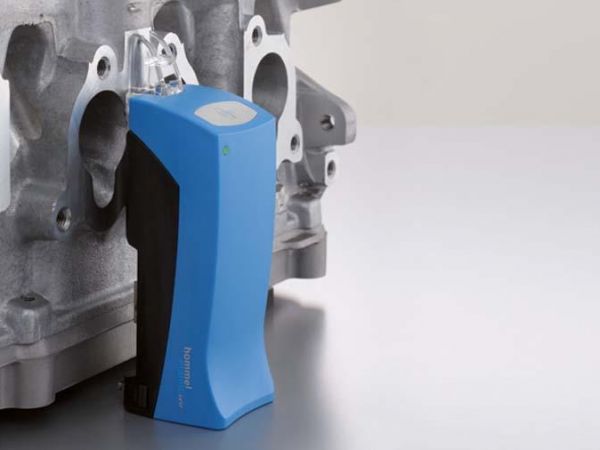

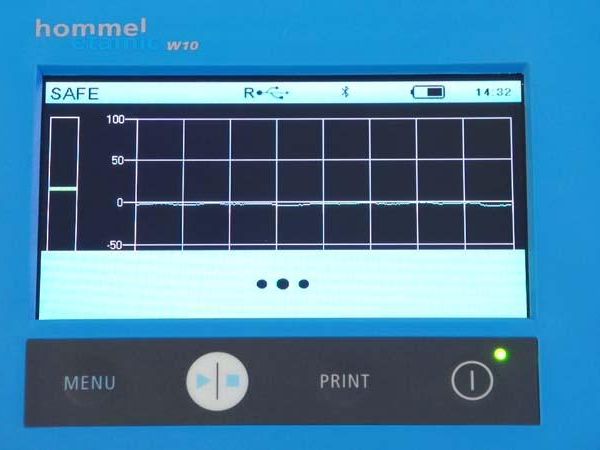

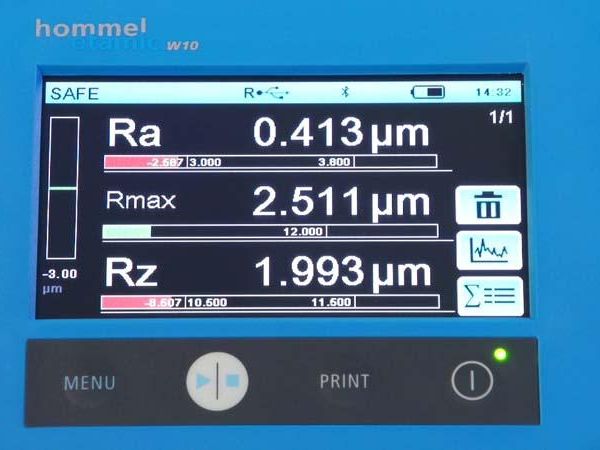

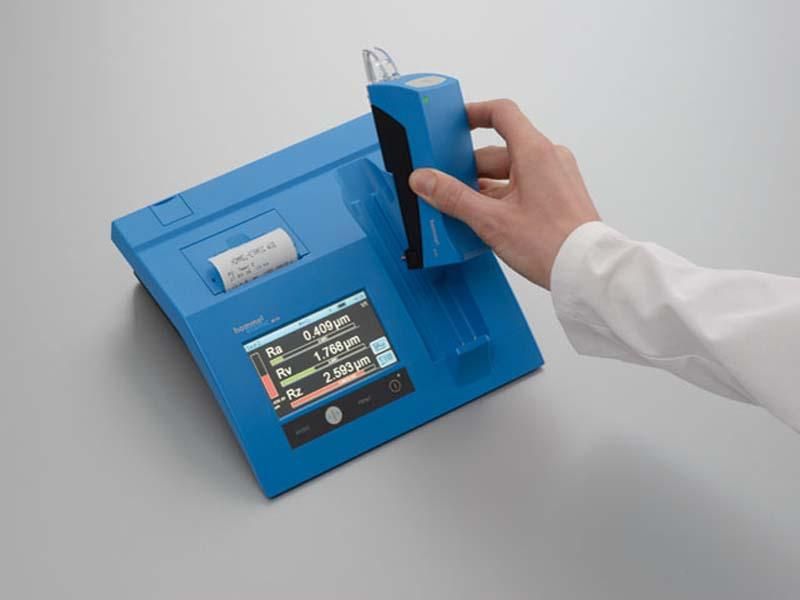

Kolorowy, dotykowy wyświetlacz prezentuje w przejrzysty sposób mierzone parametry wraz z oceną tolerancji, a szeroka gama głowic pomiarowych pozwala dopasować urządzenie do wielu zastosowań w różnych branżach. Bezprzewodowa komunikacja pomiędzy jednostką pomiarową i obliczeniową pozwalają na swobodne wykonywanie pomiarów. Funkcja obrotu głowicy o 90o umożliwia wykonywanie pomiarów na powierzchniach trudno dostępnych.
W10 jest naturalnym następcą znanego profilometru T1000, oferując jeszcze większą funkcjonalność i wyższą wygodę obsługi.

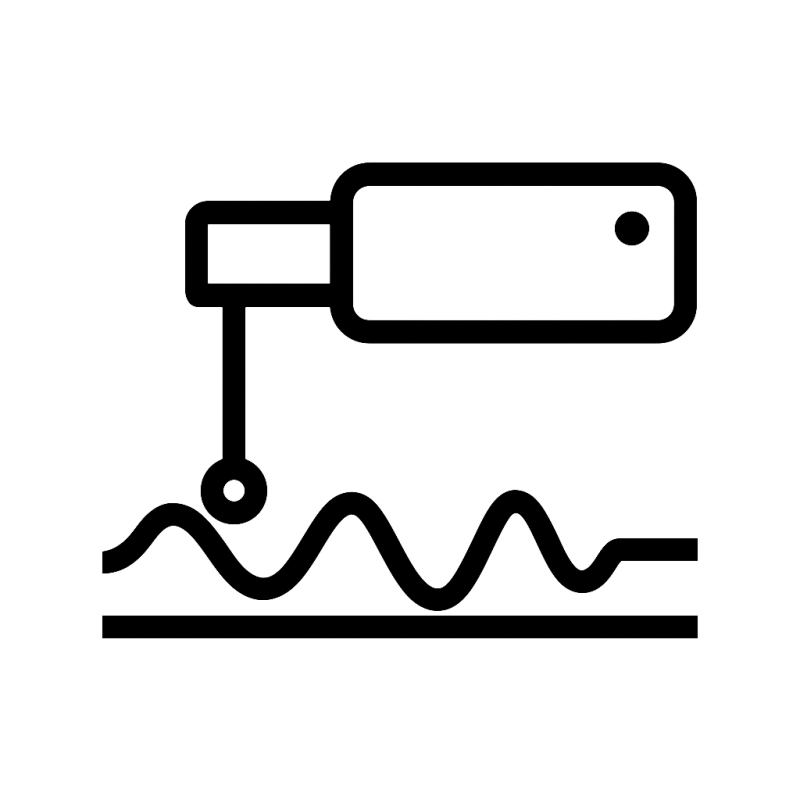

Waveline W5 wykorzystuje klasyczną metodę profilometrii stykowej – głowica z diamentową końcówką przesuwa się po powierzchni badanego detalu, rejestrując odchylenia profilu. Dane są następnie analizowane i przeliczane na parametry chropowatości.
Kiedy wybrać:

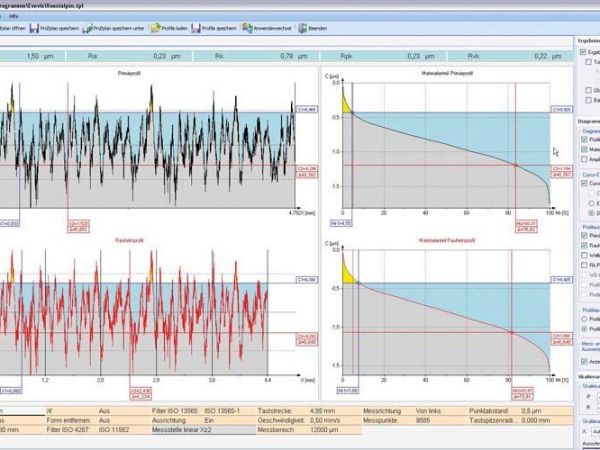

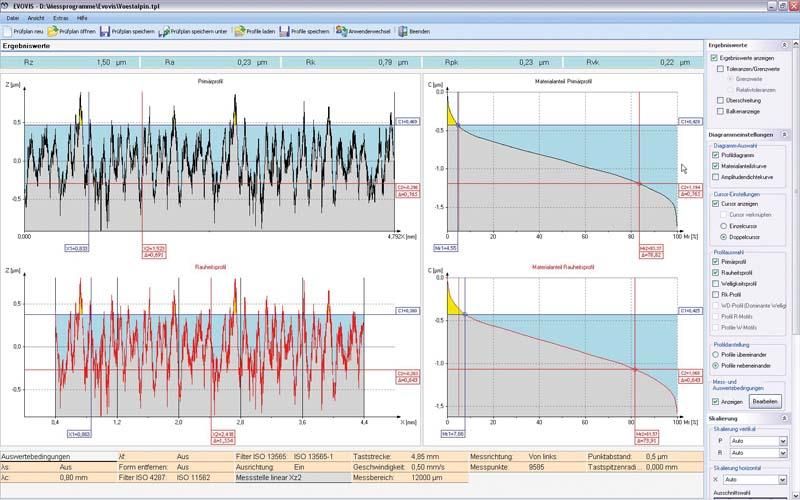

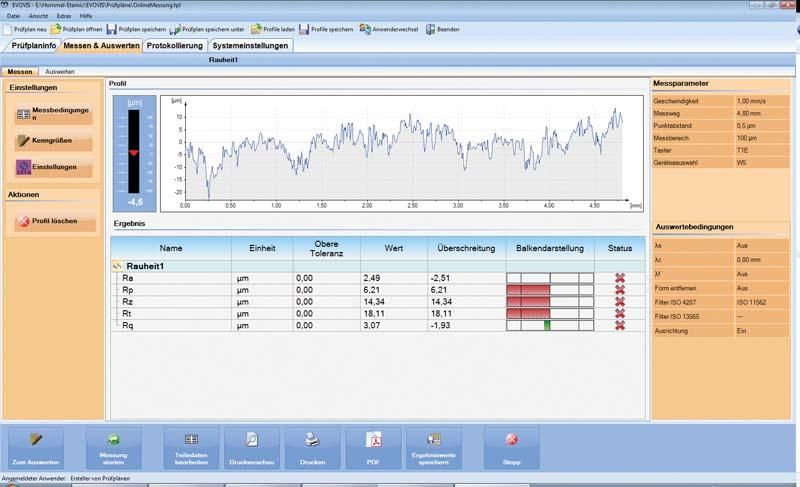

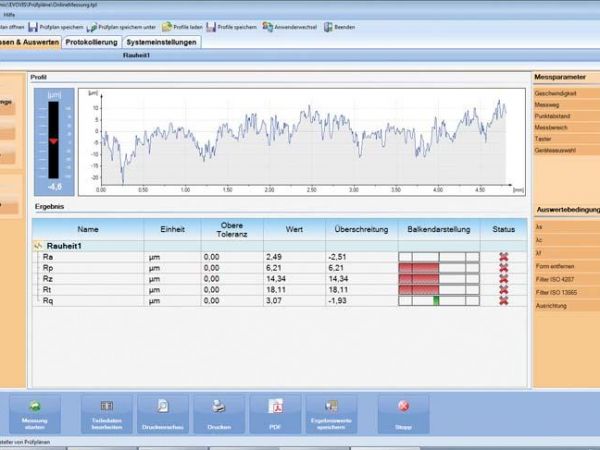

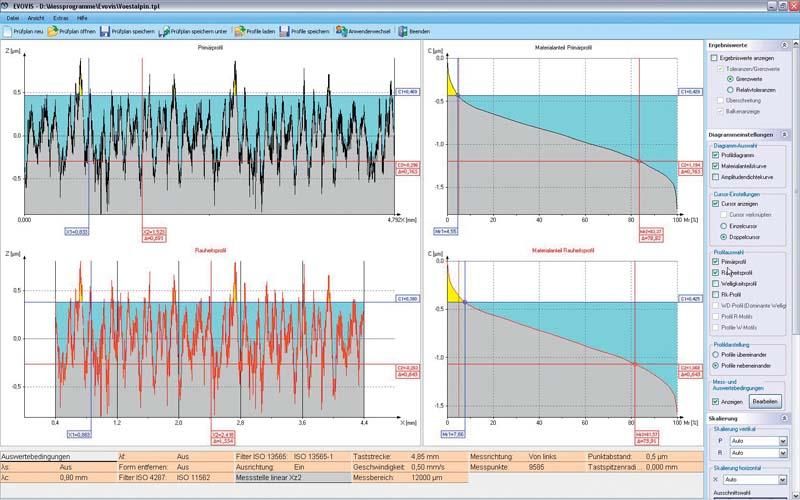

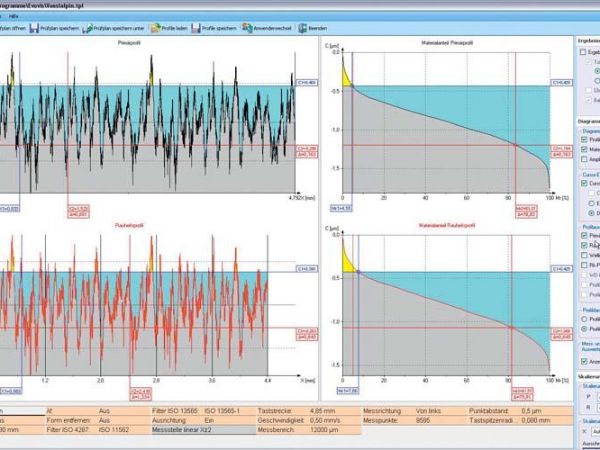

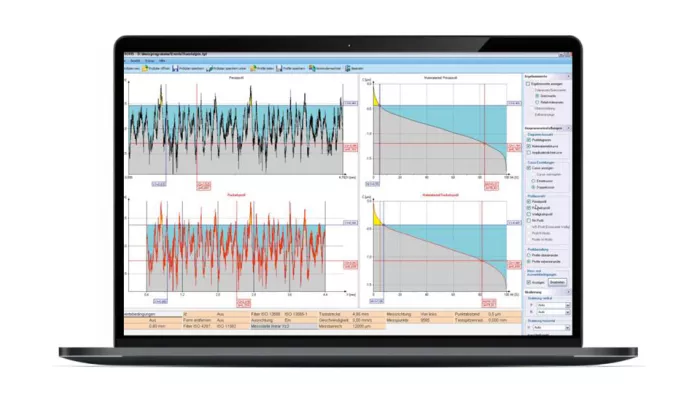

Gdy używasz przenośnych przyrządów Waveline i chcesz wygodnie sterować pomiarem oraz analizować profile na komputerze, zgodnie z aktualnymi normami.
Kiedy wybrać:
Gdy potrzebujesz jednej platformy do analizy danych z profilometrów i mikroskopów, zgodnej z normami.
Aby urządzenie zachowało deklarowaną dokładność, potrzebuje okresowego wzorcowania. Możesz je wykonać w Laboratorium ITA, akredytowanym wg ISO 17025, które wzorcuje profilometry stykowe . Dzięki temu masz pewność wiarygodnych wyników i zgodności z wymaganiami jakości.
Pomiar parametrów według norm: Ra, Rz, Rmax, Rt, Rq, RSm, Rc, Rp, Rv, Rsk, Rku, Rdc, Rdq, RzISO, Rmr, Rmr(c), C(Rmr), Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Rpk*, Rvk*, Vo0.001, R, AR, Rx, CR, CF, CL, Nr, Rp, Rpm, Rz-JIS, RPc, R3z

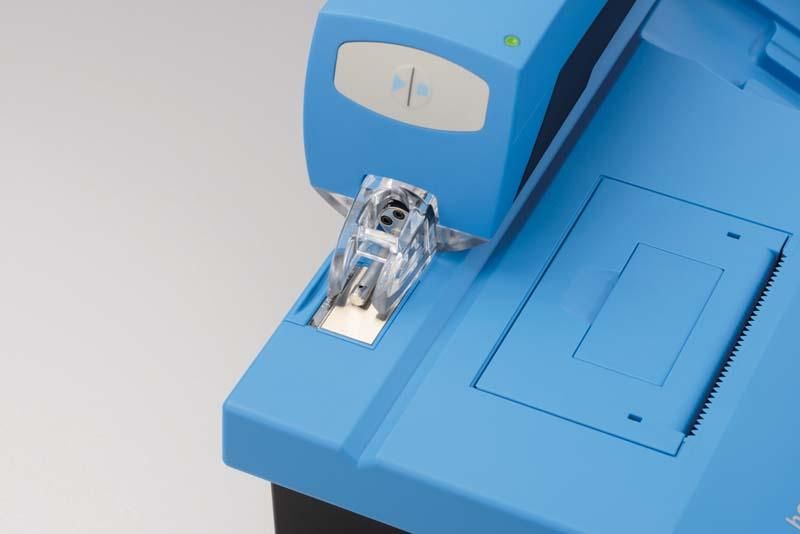

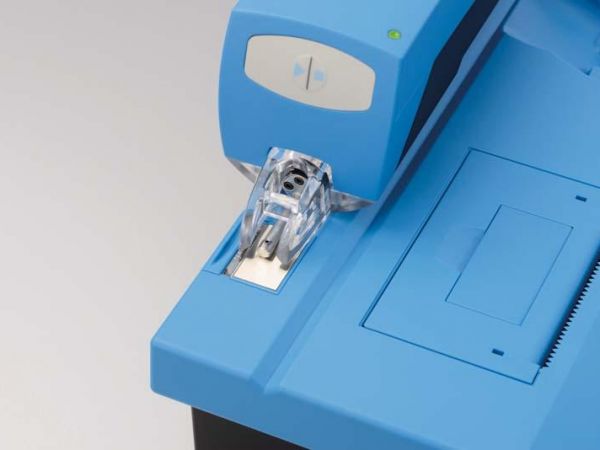

Dzięki wbudowanemu wzorcowi chropowatości, który jest standardowym wyposażeniem W10.

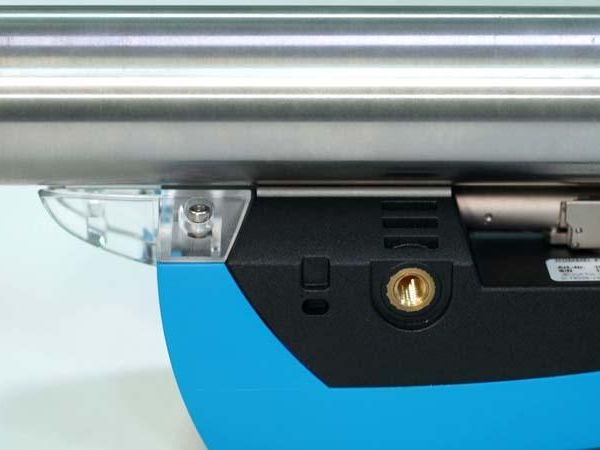

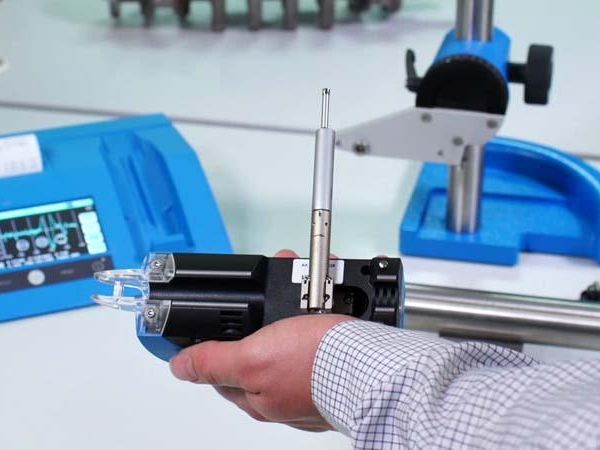

Tak – obracana pod kątem 90° sonda umożliwia pomiary w miejscach trudno dostępnych.

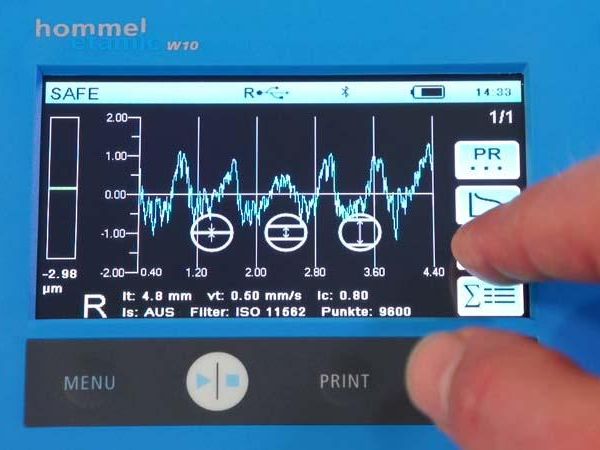

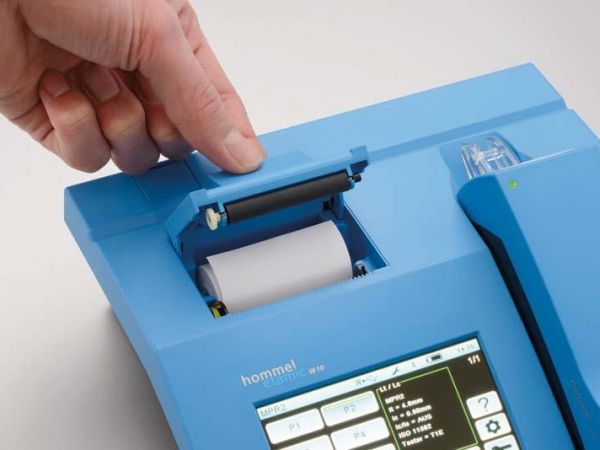

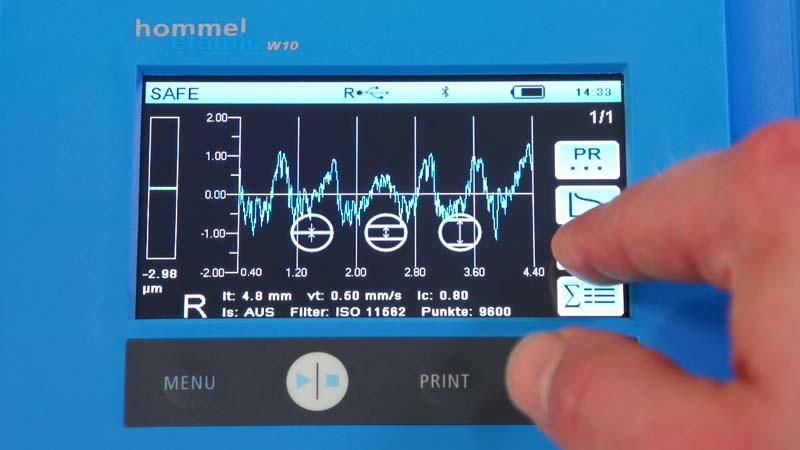

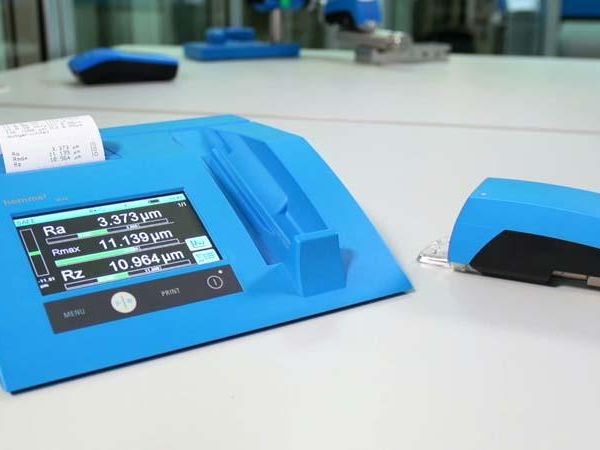

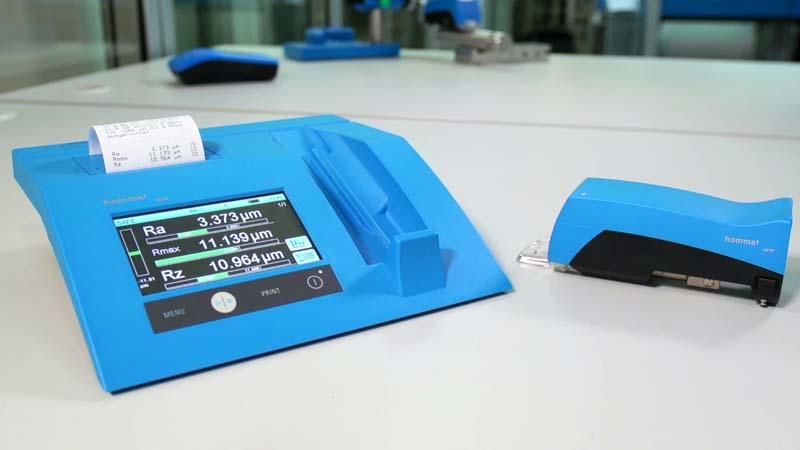

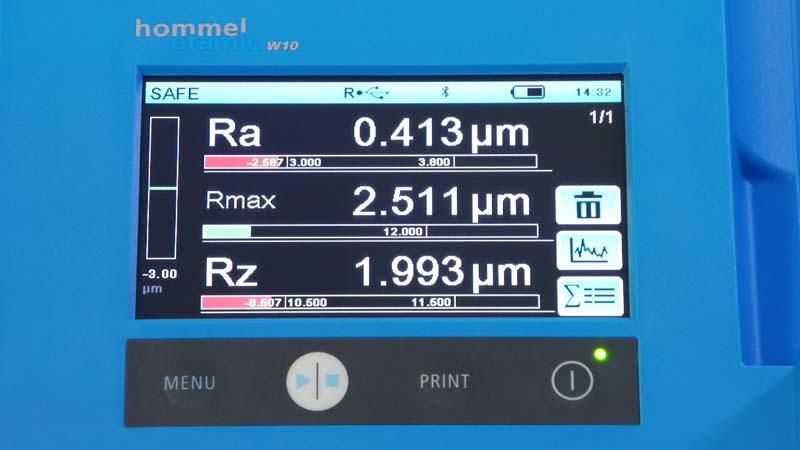

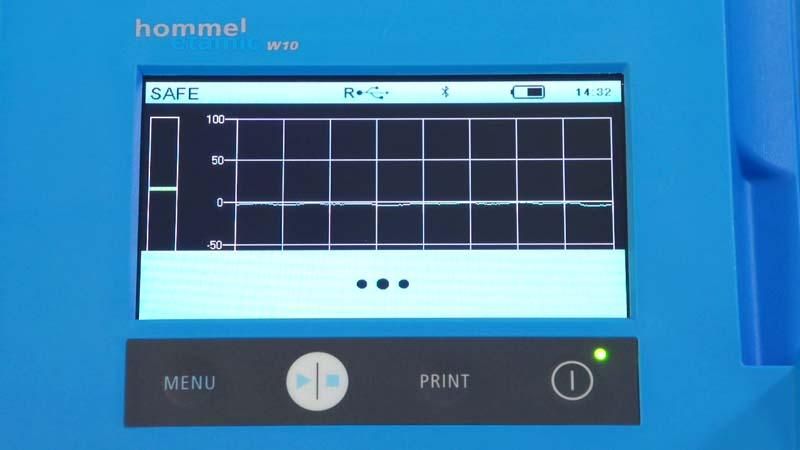

Na kolorowym, dotykowym ekranie wraz z oceną tolerancji, możliwy jest także wydruk przy użyciu zintegrowanej drukarki.

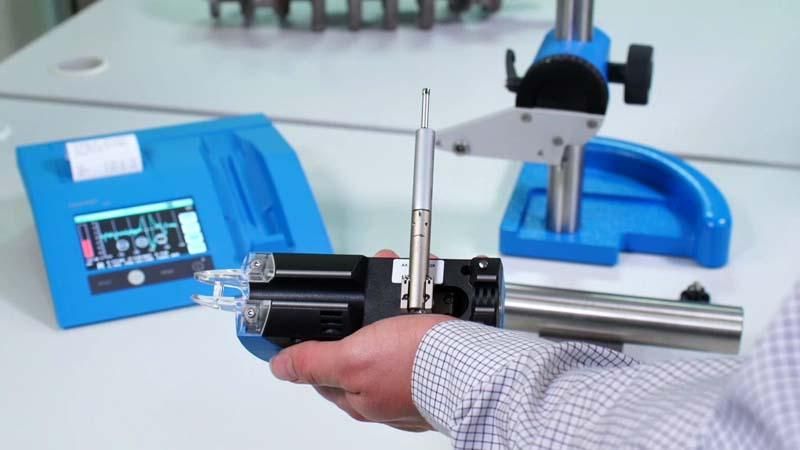

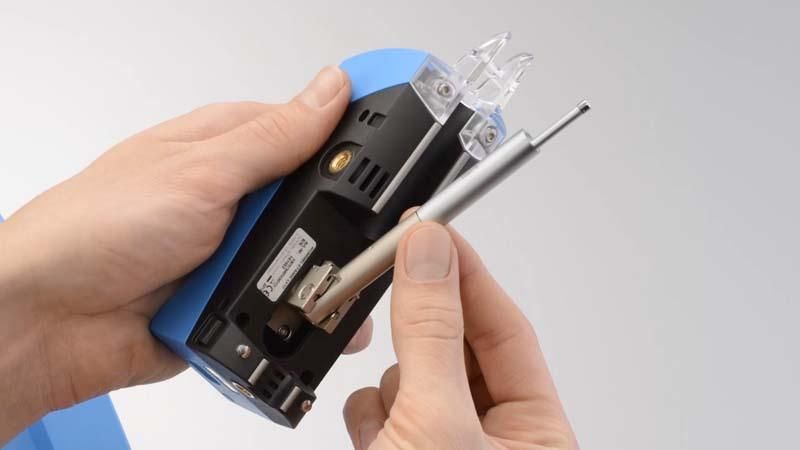

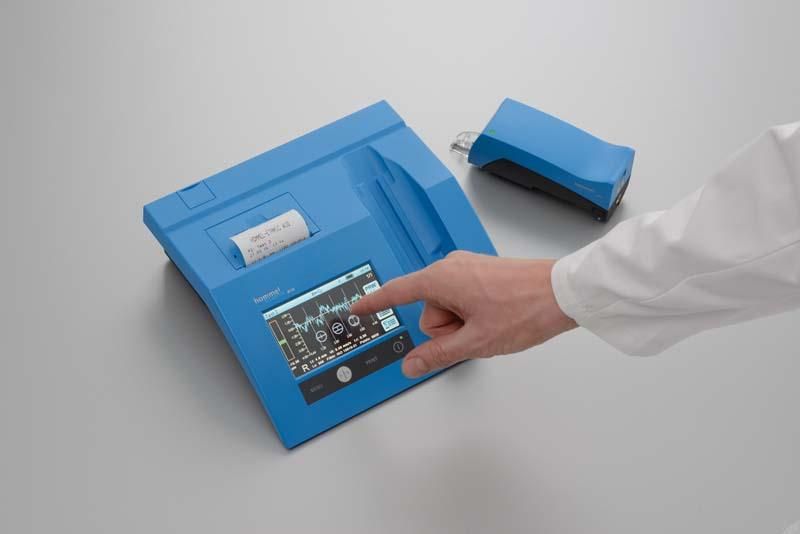

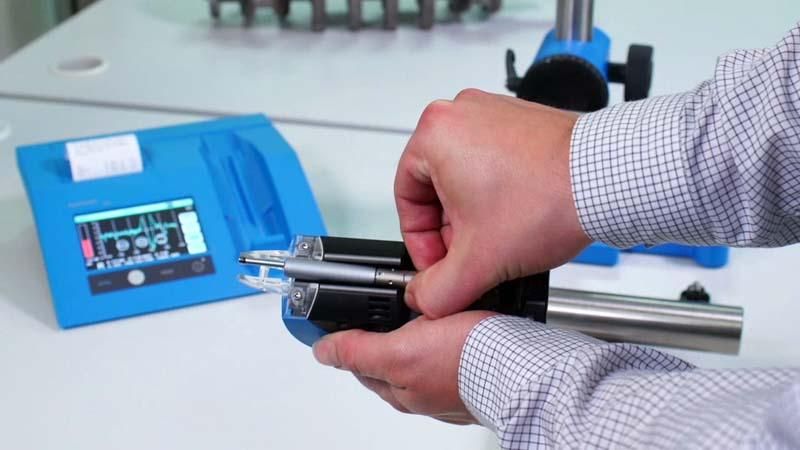

Mobilna głowica pomiarowa, jednostka oceny parametrów, stacja dokująca oraz opcjonalne głowice pomiarowe dopasowane do różnych aplikacji.

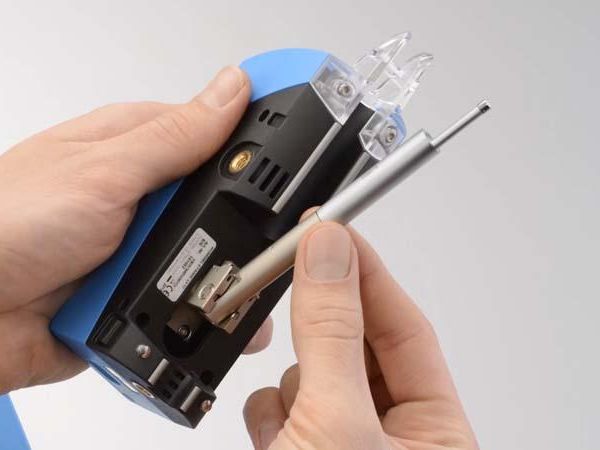

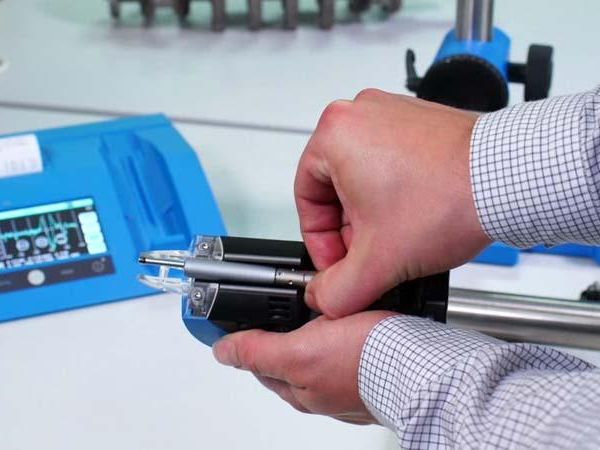

Dla modelu W10 głowica T1E oferuje zakres ±100 µm, a przy wymianie głowicy na T3E można uzyskać większy zakres (do ±300 µm)
Urządzenie umożliwia wykonanie do 800 pomiarów na jednym naładowaniu baterii.
Tak, pomiary wykonywane są zgodnie z obecnie obowiązującymi normami.
Tak — urządzenie pozwala na wybór odcinków pomiarowych zgodnych z normami oraz wybór dowolnej ilości odcinków elementarnych.
W10 posiada 7 programów pomiarowych + 1 program dedykowany dla wzorca (czyli w sumie 8 wbudowanych).

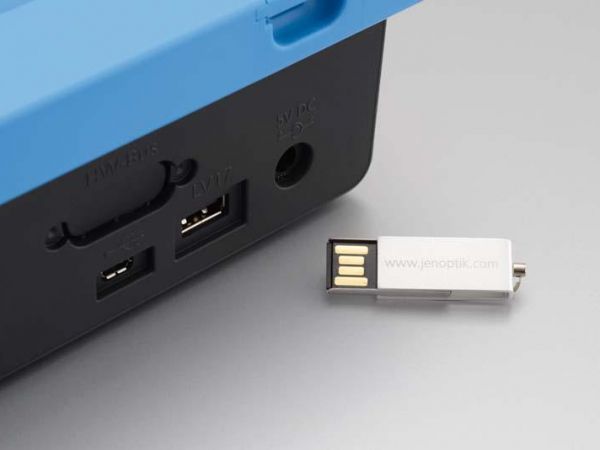

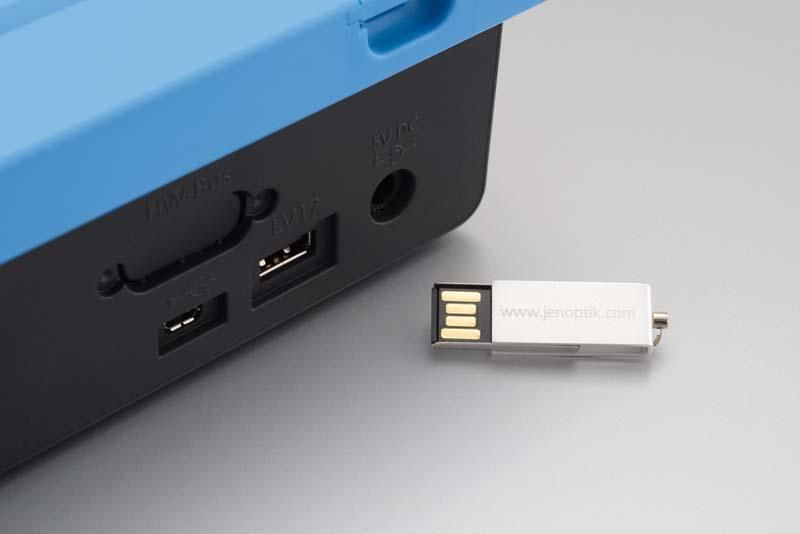

Wybór programu pomiarowego, ustawienia parametrów (filtry, odcinki pomiarowe i elementarne), wybór jednostek (µm / µinch), granice tolerancji (dla każdego parametru), parametry wyników chropowatości i raporty, statystyki pomiarów, , profilogram, komunikacja (USB, Bluetooth), wydruk (termodrukarka wbudowana), funkcja światła (doświetlenie pozycji pomiarowej).
Takie urządzenia można wzorcować w laboratoriach akredytowanych (np. PCA w Polsce) oferujących usługi metrologiczne dla profilometrów i urządzeń pomiarowych. W Polsce jednym z takich laboratoriów jest Laboratorium Wzorcujące ITA, które wykonuje wzorcowanie urządzeń pomiarowych, w tym profilometrów i konturografów.
