Przenośny przyrząd do pomiaru chropowatości Waveline W5

+ 07

Opis produktu

Prezentacja u klienta

Usługa pomiarowa

Serwis gwarancyjny i pogwarancyjny

Profesjonalne doradztwo

Szkolenie produktowe

Szybkie ofertowanie

Oprogramowanie w języku polskim

Usługa wzorcowania

Prezentacja zdalna

Przenośny przyrząd do pomiaru chropowatości Waveline W5 firmy Jenoptik (Hommel-Etamic) jest idealnym, mobilnym systemem przeznaczonym do szybkiego i dokładnego sprawdzenia parametrów chropowatości bezpośrednio na linii produkcyjnej. Kompaktowy i ergonomiczny kształt sprawia, że urządzenie łatwo i precyzyjnie można ustawić na badanym detalu zarówno w pozycji poziomej, pionowej oraz odwróconej. Kolorowy wyświetlacz pokazuje do 25 parametrów pomiarowych wraz z oceną tolerancji. Urządzenie zapewnia możliwość użycia szerokiej gamy sond pomiarowych. Umożliwia pomiar parametrów w norm DIN ISO 4287 (Ra, Rz, Rt, Rmax(Rt), Rq, RSm, Rmr(c), RSK), DIN EN ISO 13565(Rk, rvk, Mr1, Mr2, A1, A2), MOTIF ISO 12085(R, AR, Rx) oraz JIS B601(Rz-JIS, Ry, tp) .

Cechy produktu:

nie wymaga justowania
prosty w obsłudze, idealny do dokładnych i wiarygodnych pomiarów chropowatości powierzchni

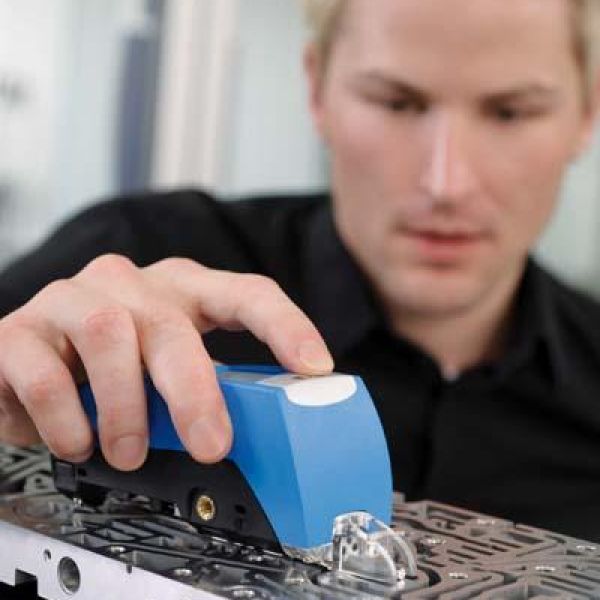

dobrze sprawdza się w warunkach hali produkcyjnej

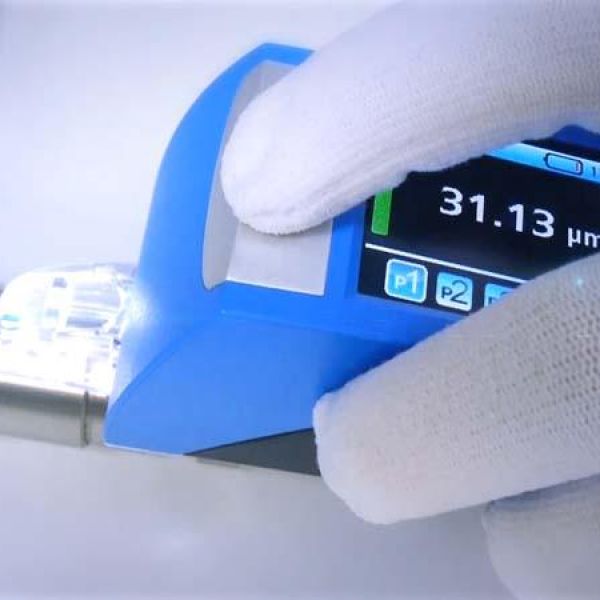

duży kolorowy wyświetlacz, ergonomiczna budowa
granice tolerancji ustawiane dla wszystkich parametrów

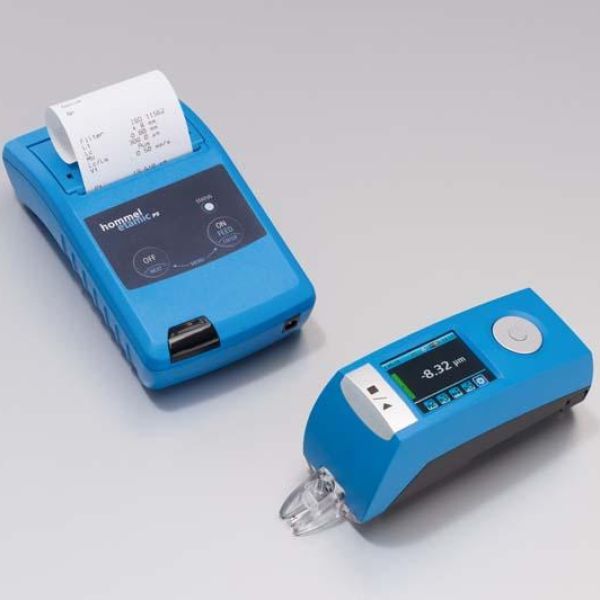

opcjonalna drukarka zewnętrzna
opcjonalna transmisja danych do oprogramowania EVOVIS mobile
następca T500 – przenośnego profilometru o uznanej marce

Elementy zestawu:

urządzenie W5 do pomiaru chropowatości

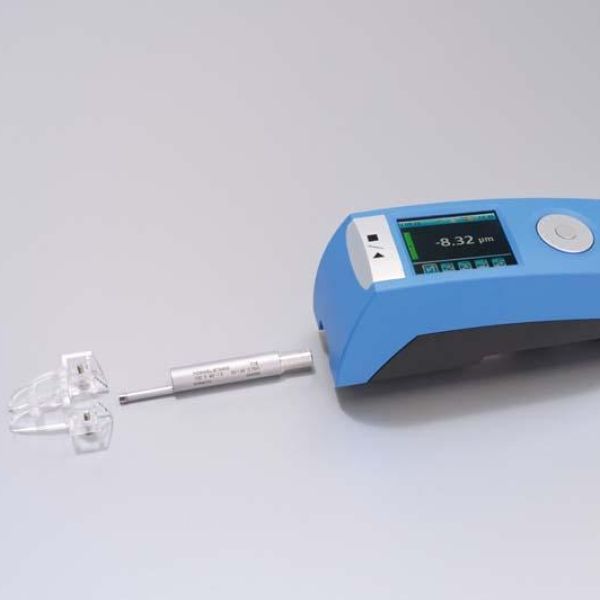

sonda pomiarowa T1E
ładowarka
kabel USB
certyfikat kalibracji
walizka
instrukcja obsługi

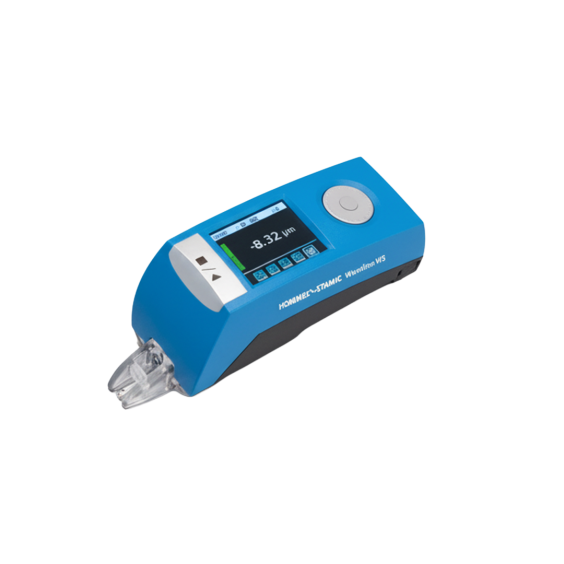

przenosny-przyrzad-do-pomiaru-chropowatosci-Waveline-W5

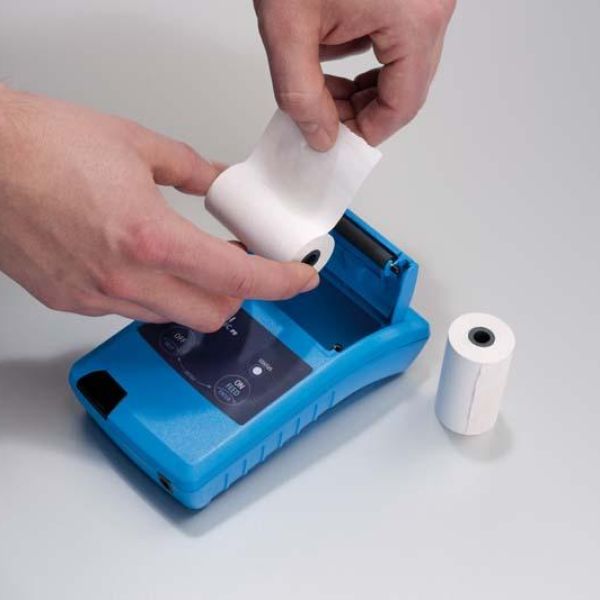

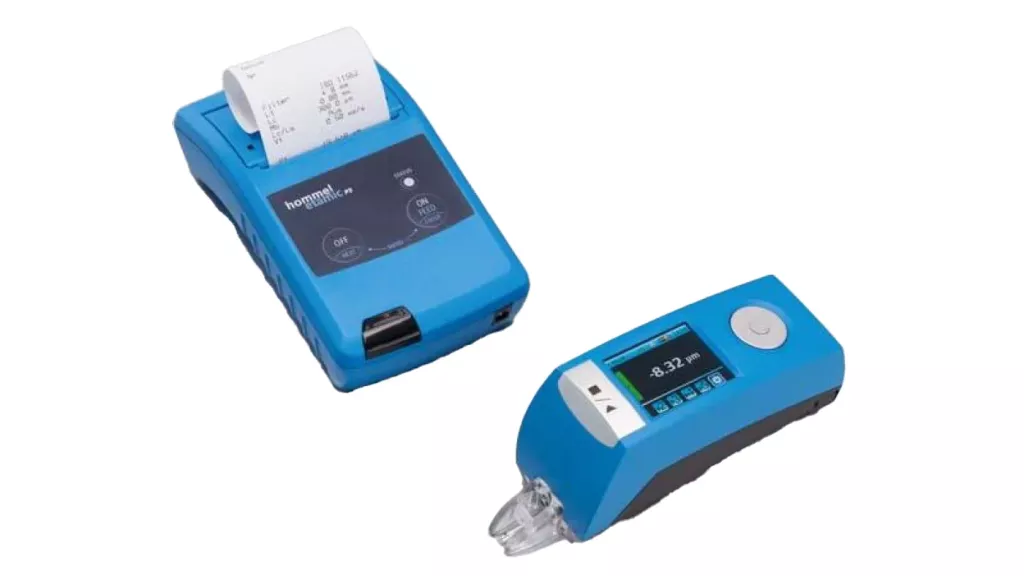

drukarka-do-przenosnego-przyrzadu-do-pomiaru-chropowatosci-Waveline-W5

Oprogramowanie

Oprogramowanie EVOVIS mobile

Oprogramowanie EVOVIS mobile firmy Jenoptik (Hommel-Etamic) przeznaczone jest do współpracy z przenośnymi przyrządami do pomiaru chropowatości powierzchni.

Szczegóły

MountainsMap

Używany przez tysiące inżynierów, naukowców i metrologów na całym świecie, oprogramowanie MountainsMap® jest standardem w analizie tekstury powierzchni 2D i 3D oraz metrologii do użytku z profilometrami i innymi przyrządami do pomiaru powierzchni.

Szczegóły

Specyfikacja

Specyfikacja techniczna przenośnego przyrządu do pomiaru chropowatości Waveline W5

Głowica:

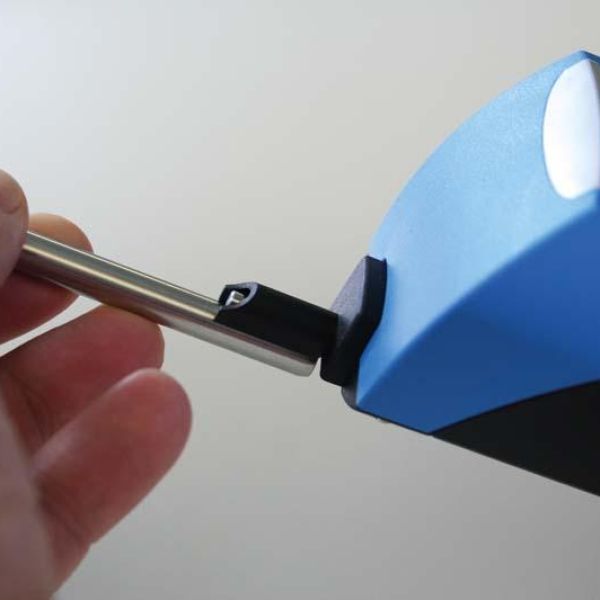

indukcyjna T1E ze ślizgaczem, 2 µm/90°

Klasa dokładności:

1 zgodna z DIN 4772

Zakres pomiarowy:

głowica T1E 200 µm,
głowica T3E 600 µm

Rozdzielczość:

6 nm

Jednostki pomiarowe:

µm/µcale do wyboru

Maksymalna długość przesuwu:

17,5 mm

Odcinki pomiarowe zgodne z ISO/JIS:

1,5 I 4,8 I 15 mm

Odcinki pomiarowe zgodne z MOTIF:

0,64 I 3,2 I 16 mm

Odcinki elementarne:

0,25 I 0,8 I 2,5 mm

Ilość programów pomiarowych:

Filtr zgodny z:

ISO 3274 λs

Filtr zgodny z:

ISO 13565-1

Filtr zgodny z:

ISO 11562, ISO 13565-1, ISO 3274 גs

Prędkość pomiarowa vt:

0,15 | 0,15 I 0,5 I 1 mm/s;
prędkość powrotna 3 mm/s

Odległość punktów pomiarowych:

minimum 0,5 µm

Pomiar parametrów wg norm ISO:

Ra, Rz, Rmax, Rt, Rq, RSm, Rmr(c)[%], Rmr(c)[µm], Rp, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, R, AR, Rx, Rz-JIS, Ry, R3z, Rpm

Wbudowana pamięć:

500 profili i 2000 pomiarów

Wyświetlacz:

kolorowy

Komunikacja z drukarką:

tak (drukarka zewnętrzna)

Interfejsy:

USB, Bluetooth® wireless technology

Zasilanie sieciowe oraz z baterii:

tak

Pojemność baterii:

1500 mAh

Czas ładowania akumulatora:

4 h

Wymiary:

50x63x127,5 mm

Masa:

270 g

Możliwość obracania głowicy o 90°:

nie

Wbudowany wzorzec chropowatości:

nie

Możliwość mierzenia w pozycji odwróconej:

nie

Wymagana kalibracja:

nie

Granice tolerancji:

ustawiane dla wszystkich parametrów
