Profilometr Waveline W600R W600C W600RC

  • Precyzyjne pomiary metodą stykową.
  • Modułowa konstrukcja dopasowana do potrzeb użytkownika.
  • Stabilność i szeroki zakres aplikacji pomiarowych.

Kiedy wybrać:
Gdy kontrolujesz większe elementy wymagające dokładnej analizy chropowatości i konturu.

Zapytaj o ofertę
Dział sprzedaży

Zainteresował Cię ten produkt?

Zadzwoń +48 61 222 58 11
Strzałka do góry
Zapytaj o ofertę

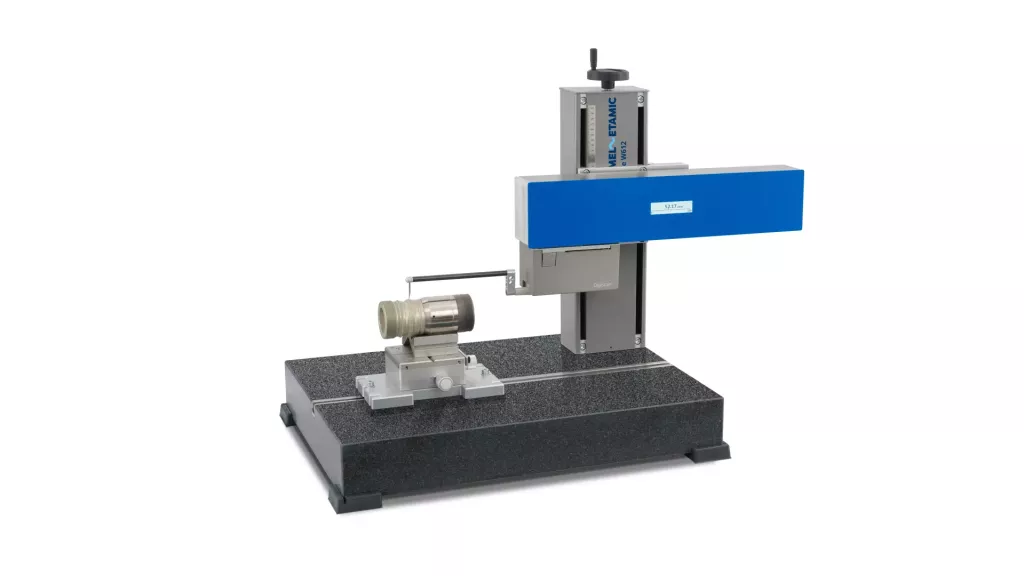

Waveline W600R / W600C / W600RC / W600RC Surfscan- Modułowy system do pomiaru chropowatości i konturu

Opis

Waveline W600 to seria zaawansowanych systemów pomiarowych firmy Hommel-Etamic, stworzona do precyzyjnego pomiaru chropowatości i konturu w laboratoriach jakości oraz działach kontroli międzyoperacyjnej. Dzięki precyzyjnej mechanice, solidnej kolumnie pomiarowej i głowicom pomiarowym o wysokiej rozdzielczości, W600 gwarantuje stabilność, powtarzalność i dokładność w pomiarach zarówno w laboratoriach, jak i środowiskach produkcyjnych

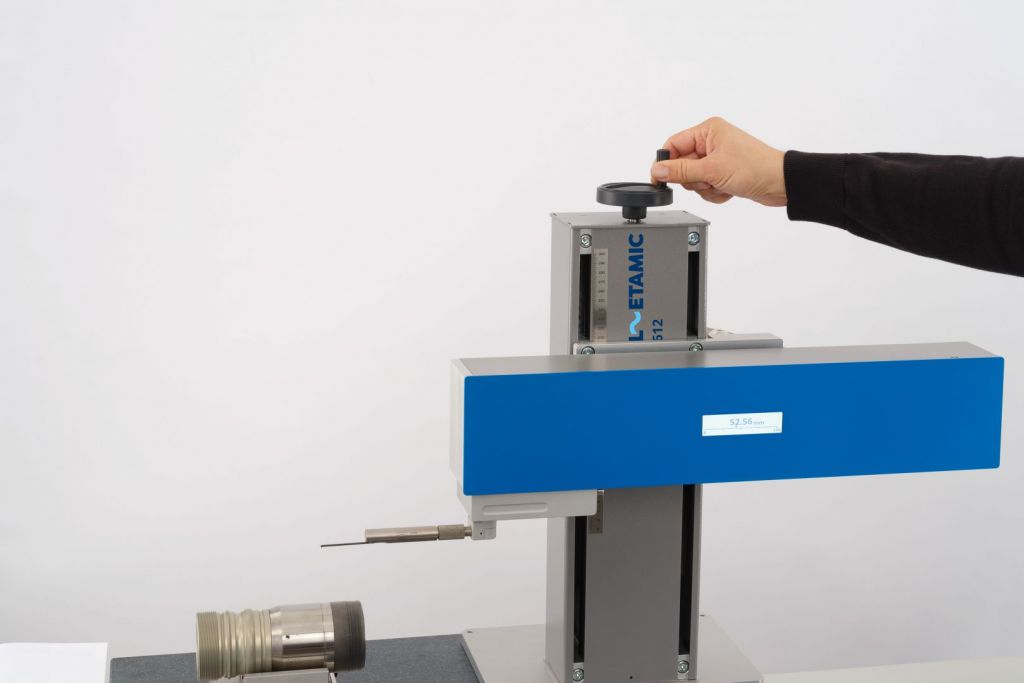

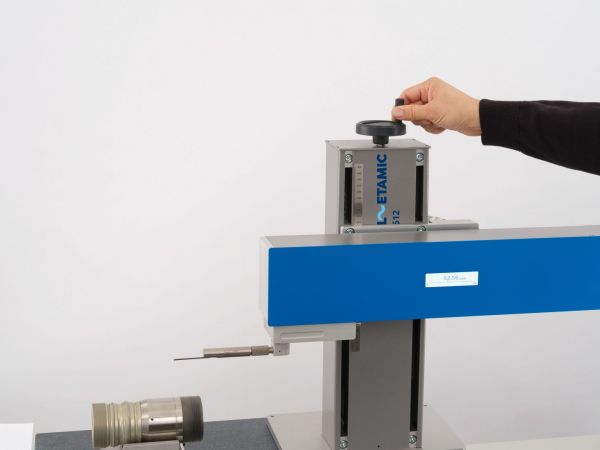

Przyrząd Waveline W600 pozwala na skonfigurowanie stanowiska pod potrzeby użytkownika końcowego. Do wyboru dostępne są trzy głowice pomiarowe: TKU400, Digiscan oraz Surfscan. Tak więc, w zależności od wymagań możliwy jest pomiar chropowatości i konturu (osobno lub jednocześnie). Zastosowana kolumna pozwala na ręczne i bardzo precyzyjne pozycjonowanie w osi Z przed rozpoczęciem pomiaru.

System współpracuje z najnowszym oprogramowaniem Evovis, zgodnym z aktualnymi normami DIN EN ISO 21920 do pomiaru chropowatości oraz umożliwiającym pełną analizę konturu zmierzonej części. Dodatkowo zapewnia raportowanie, prowadzenie wewnętrznej statystyki oraz eksport danych w formatach ASCII oraz Q-DAS / AQDEF do systemów SPC.

Technologia

  • Głowice nowej generacji

    W600 może pracować z głowicami: TKU400(chropowatość), Digiscan(kontur), Surfscan (chropowatość+kontur). Każda z nich zapewnia najwyższe parametry pracy oraz łatwość montażu i obsługi.

  • Modułowość i możliwość rozbudowy

    Systemy W600 są modułowe i umożliwiają rozbudowę oraz dostosowanie do zmieniających się wymogów. W każdym momencie system można wyposażyć w dodatkowe głowice i ramiona pomiarowe lub nowe opcje oprogramowania.

Surfscan Waveline

Zintegrowany pomiar chropowatości i konturu (Surfscan II)

Nowa głowica Surfscan II umożliwia analizę chropowatości i konturu w jednym przebiegu pomiarowym, bez konieczności wymiany końcówki pomiarowej.
Oszczędność czasu i kompletne dane o powierzchni w jednym raporcie.
Detal sondy pomiarowej Waveline W600 Digiscan podczas badania konturu detalu

Magnetyczne mocowanie z identyfikacją RFID

System automatycznie rozpoznaje zamontowaną głowicę lub ramię pomiarowe, co zapewnia wygodę pracy i zapobiega potencjalnym błędom operatora.
Bezbłędna konfiguracja i szybka zmiana akcesoriów bez ryzyka pomyłki.

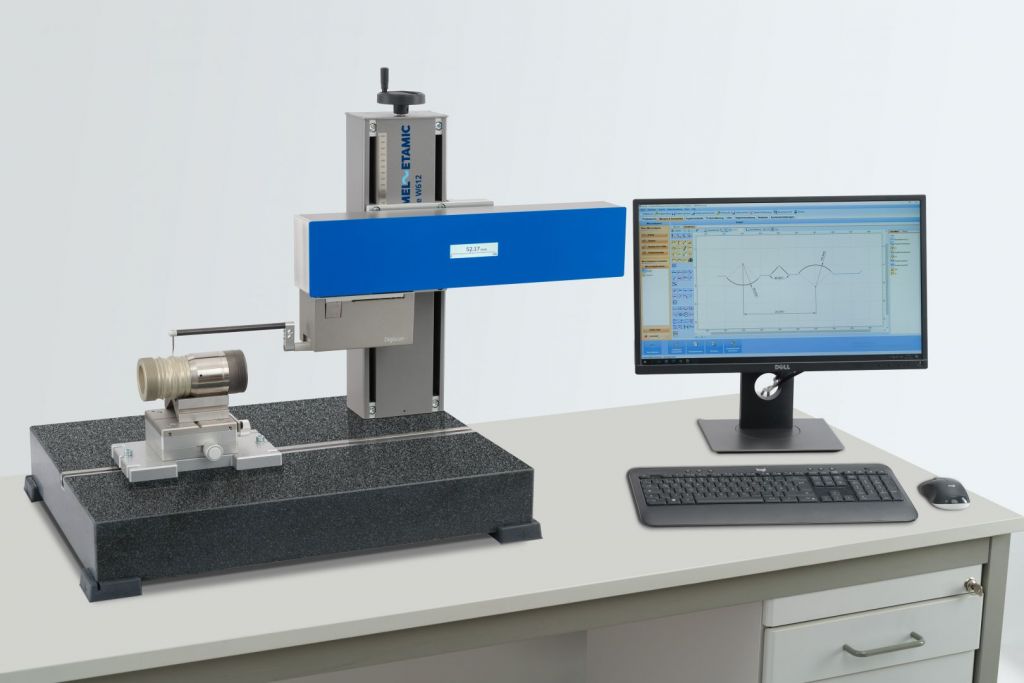

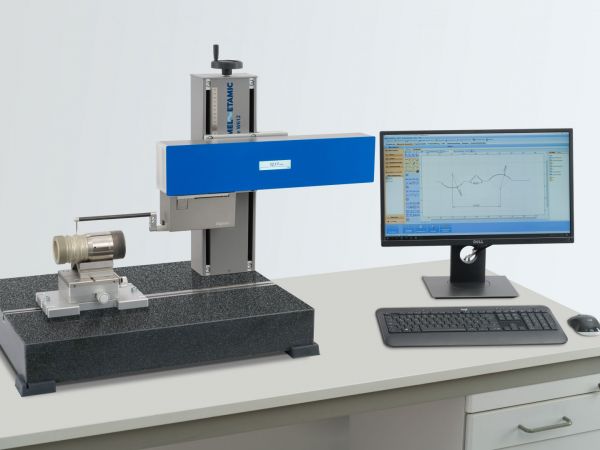

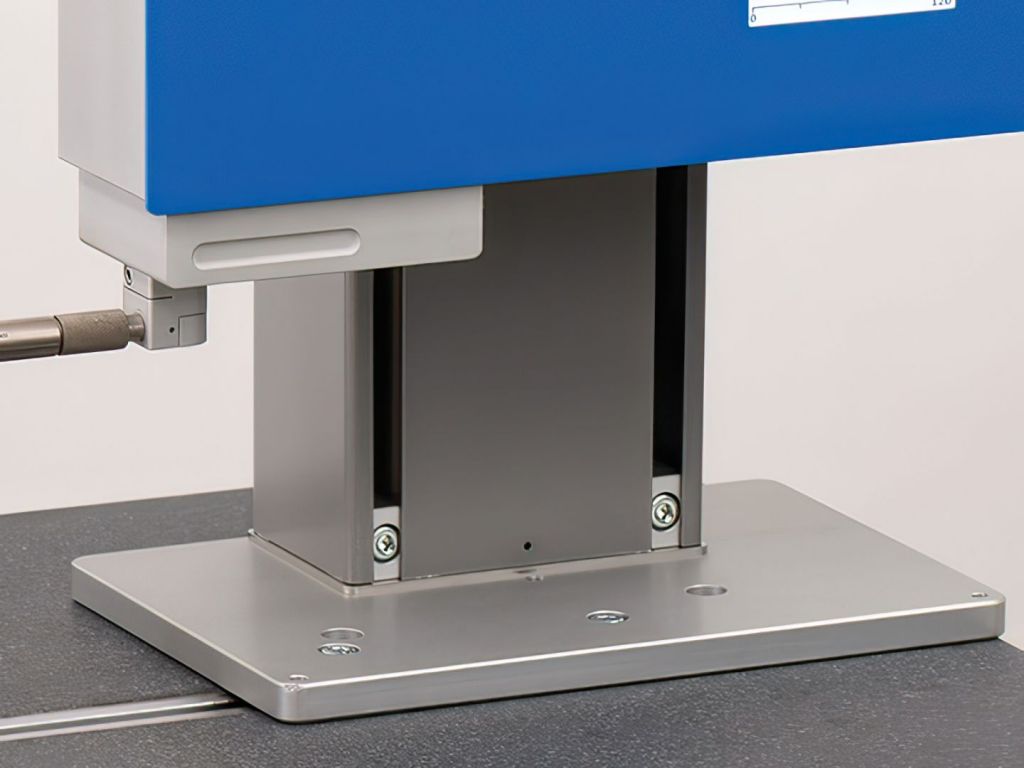

Profilometr Waveline W612 z modułem TKU400 i stabilną płytą granitową – widok ogólny

Modułowa budowa i elastyczność konfiguracji

Jeden system może być używany do pomiaru chropowatości, konturu lub obu parametrów jednocześnie. W razie zmiany wymagań istnieje możliwość rozbudowy lub doposażenie w dodatkowe moduły.
Długoterminowa inwestycja – system rozwija się wraz z potrzebami produkcji.

Oprogramowanie Evovis

Oprogramowanie umożliwia pełną analizę danych, porównywanie profilów, raportowanie oraz eksport do systemów SPC w formacie Q-DAS i ASCII. Jest zgodne z nową normą ISO 21920 i umożliwia tworzenie automatycznych szablonów pomiarowych.
Pełna zgodność z wymaganiami audytów jakości i łatwe raportowanie wyników

Masz pytania? Potrzebujesz pomocy?

Zadzwoń +48 61 222 58 11

Specyfikacja

Specyfikacja techniczna stacjonarnego przyrządu do pomiaru konturu i chropowatości Waveline W600R/W600C/W600RC
Model:
Waveline W600R
Waveline W600C
Waveline W600RC
Waveline W600RC Surfscan
Głowica:
TKU400
Digiscan (cyfrowa)
Digiscan (cyfrowa) oraz TKU400
Surfscan (pomiar konturu i chropowatości w jednym przejściu)
Zakres pomiarowy chropowatość:
do 1600 µm
-
do 1600 µm
do 16 mm
Rozdzielczość chropowatość:
od 1nm
-
od 1nm
od 3 nm
Nacisk pomiarowy chropowatość:
0,8 mN
-
0,8 mN
0-50 mN
Końcówka pomiarowa chropowatość:
diamentowa 2 µm/90˚
-
diamentowa 2 µm/90˚
diamentowa 2 µm/90˚
Zakres pomiarowy kontur:
-
60 mm
60 mm
do 16 mm
Rozdzielczość kontur:10 nm
-
10 nm
10 nm
od 3 nm
Nacisk pomiarowy kontur:
-
0-50 mN
0-50 mN
0-50 mN
Końcówka pomiarowa kontur:
-
węglikowa 20 µm
węglikowa 20 µm
węglikowa 20 µm
Identyfikacja ramienia pomiarowego:
tak
tak
tak
tak
Regulacja nacisku pomiarowego:
tak
tak
tak
tak
Mocowanie końcówki pomiarowej:
magnetyczne
magnetyczne
magnetyczne
magnetyczne
Zakres pomiarowy w osi X:
120 mm
120 mm
120 mm
120 mm
Rozdzielczość w osi X:
0,1 µm
0,1 µm
0,1 µm
0,1 µm
Prędkość pomiarowa:
0,1-3 mm/s
0,1-3 mm/s
0,1-3 mm/s
0,1-3 mm/s
Prędkość pozycjonowania w osi X:
do 20 mm/s
do 20 mm/s
do 20 mm/s
do 20 mm/s
Prostoliniowość jednostki napędowej:
≤0,9 µm/120 mm
≤0,9 µm/120 mm
≤0,9 µm/120 mm
≤0,9 µm/120 mm
Zakres pionowy przesuwu kolumny pomiarowej:
300 mm
300 mm
300 mm
300 mm
Wymiary płyty granitowej:
700x400x100 mm
700x400x100 mm
700x400x100 mm
700x400x100 mm
Opcje:
stolik X Y, aktywny system tłumienia drgań
stolik X Y, aktywny system tłumienia drgań
stolik X Y, aktywny system tłumienia drgań, akcesoria
stolik X Y, aktywny system tłumienia drgań, akcesoria
Rozwiń pełną specyfikację

Oprogramowanie

  •
    Oprogramowanie EVOVIS do pomiaru chropowatości i konturu
    • Oprogramowanie do pomiaru chropowatości i konturu z ujednoliconym interfejsem i interaktywną analizą profilu
    • Ponad 100 parametrów P, R i W zgodnych z DIN/ISO/JIS oraz obsługa nowej normy ISO 21920
    • Praca w środowisku Windows z polskim interfejsem oraz komunikacją z Wordem i Excelem

    Kiedy wybrać:
    Gdy chcesz w jednym programie oceniać chropowatość i kontur oraz generować kompletne raporty zgodne z aktualnymi normami.

    Dowiedz się więcej
  • Oprogramowanie MountainsMap – analiza topografii i tekstury powierzchni 2D/3D
    • Oprogramowanie do analizy topografii powierzchni 2D/3D, uznane za standard w metrologii powierzchni
    • Pełny zestaw narzędzi od korekcji danych, filtracji i obliczania parametrów zgodnie z normami po analizę funkcjonalną, powłok, cząstek, widma i ewolucji powierzchni.
    • Rozszerzalność przez moduły opcjonalne (SPM, shell topography, SEM, colocalization, lead, analiza wieloskalowa)

    Kiedy wybrać:
    Gdy potrzebujesz jednej platformy do analizy danych z profilometrów i mikroskopów, zgodnej z normami.

    Dowiedz się więcej

Wzorcowanie i utrzymanie dokładności

Aby urządzenie zachowało deklarowaną dokładność, potrzebuje okresowego wzorcowania. Możesz je wykonać w Laboratorium ITA, akredytowanym wg ISO 17025, które wzorcuje profilometry stykowe . Dzięki temu masz pewność wiarygodnych wyników i zgodności z wymaganiami jakości.

Zobacz więcej

Najczęściej zadawane pytania

FAQ

Co mierzy Waveline W600?

W600 umożliwia pomiar chropowatości i konturu.

Czy wymiana głowicy wymaga kalibracji?

Nie – głowice i ramiona są rozpoznawane automatycznie dzięki chipom RFID, gdzie zapisane są wartości z kalibracji.

Czy W600 nadaje się do dużych detali?

Tak – przesuwny napęd i regulowana kolumna zapewniają szeroki zakres pomiarowy.

Jakie oprogramowanie obsługuje system?

Evovis– umożliwia analizę chropowatości i konturu, raportowanie, i eksport do systemów SPC.

Czy system jest zgodny z normą ISO 21920?

Tak, wersje W600 umożliwiające pomiar chropowatości są w pełni zgodne z nową normą ISO 21920.
