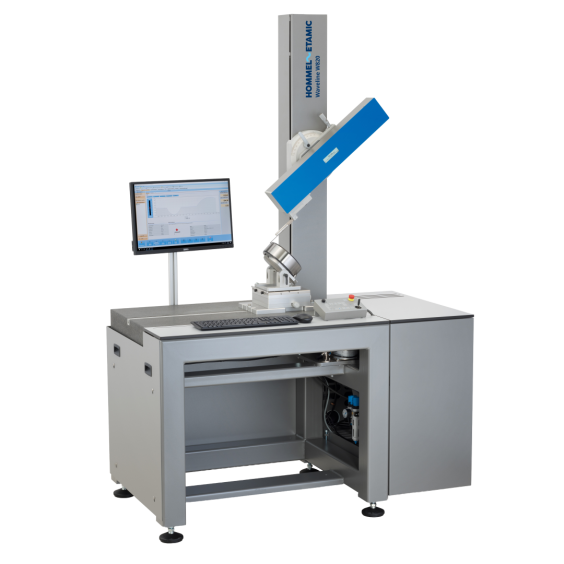

  • Stanowisko pomiarowe Waveline W820C Digiscan z oprogramowaniem Evovis i głowicą pomiarową
  • Głowica pomiarowa profilometru Waveline W812C Digiscan podczas pracy
  • Urządzenie pomiarowe Waveline W800C do analizy konturu i chropowatości
  • Panel sterujący przyrządu Waveline W800C z funkcjami automatycznego pomiaru konturu
  • Precyzyjny stolik obrotowy Waveline PT2000 do mocowania próbek pomiarowych
Bestseller

Konturograf Waveline W800C/W900C

  • Szybki i precyzyjny pomiar konturu (kształtu powierzchni) w zakresie do 90 mm.
  • Prosta wymiana ramion pomiarowych dzięki magnetycznym mocowaniom oraz elektronicznej identyfikacji.
  • Opcja rozbudowy o pomiar chropowatości.

Kiedy wybrać:
Gdy potrzebujesz dokładnej kontroli konturu elementów.

Zapytaj o ofertę
Dział sprzedaży

Zainteresował Cię ten produkt?

Zadzwoń +48 61 222 58 11
Strzałka do góry
Zapytaj o ofertę

Konturograf Waveline W800C / W900C

Opis

Waveline W800C/W900C firmy Hommel-Etamic to stacjonarne konturografy CNC do precyzyjnego pomiaru profilu i takich cech, jak: promienie, kąty, odległości, gwinty i inne. Budowa urządzeń jest modułowa — konfigurację można dobrać do zadania pomiarowego, a później rozbudować (np. o funkcje chropowatości) bez konieczności zakupu nowego urządzenia.

Dzięki napędowi CNC w osi X i Z, system samodzielnie wykonuje sekwencje pomiarowe — od ustawienia ramienia w odpowiedniej pozycji, przez pomiar, aż po analizę wyników. To rozwiązanie szczególnie cenne w zakładach, gdzie kontrola konturu produkowanych elementów jest częścią cyklu produkcyjnego. System umożliwia analizę w zakresie do 90 mm przy zachowaniu rozdzielczości w skali nano.

Model W900C oferuje osie o zwiększonej rozdzielczości i wyższej prędkości pozycjonowania, co zwiększa powtarzalność pomiarów i skraca czas pracy kontrolera jakości.

System współpracuje z oprogramowaniem Evovis umożliwiając zaawansowaną analizę profilu, raportowanie, porównywanie profili i eksport danych do systemów SPC (format Q-DAS / AQDEF oraz ASCII). Implementacja nowych standardów, w tym zgodność z ISO 21920, zapewnia jakość pomiarów zgodnie z obecnymi wymaganiami przemysłu. Moduł CNC pozwala w łatwy sposób zautomatyzować pomiar, co ogranicza rolę operatora i jego wpływ na uzyskiwane wyniki.

Technologia

  • Digiscan II – precyzyjny pomiar konturu

    Głowica Digiscan umożliwia pomiar konturu w dużym zakresie przy zachowaniu rozdzielczości rzędu nanometrów, co pozwala na dokładną analizę w warunkach produkcyjnych.

  • Modułowość

    Systemy W800/W900 są modułowe i umożliwiają rozbudowę oraz dostosowanie do zmieniających się wymogów. W każdym momencie system można wyposażyć w dodatkowe osie zmotoryzowane lub nowe opcje oprogramowania.

  • Plug & Measure – inteligentne rozpoznawanie głowic i ramion pomiarowych

    System automatycznie rozpoznaje podłączoną głowicę i ramie pomiarowe. Natychmiastowo wczytuje parametry pracy oraz zapisane dane kalibracyjne.

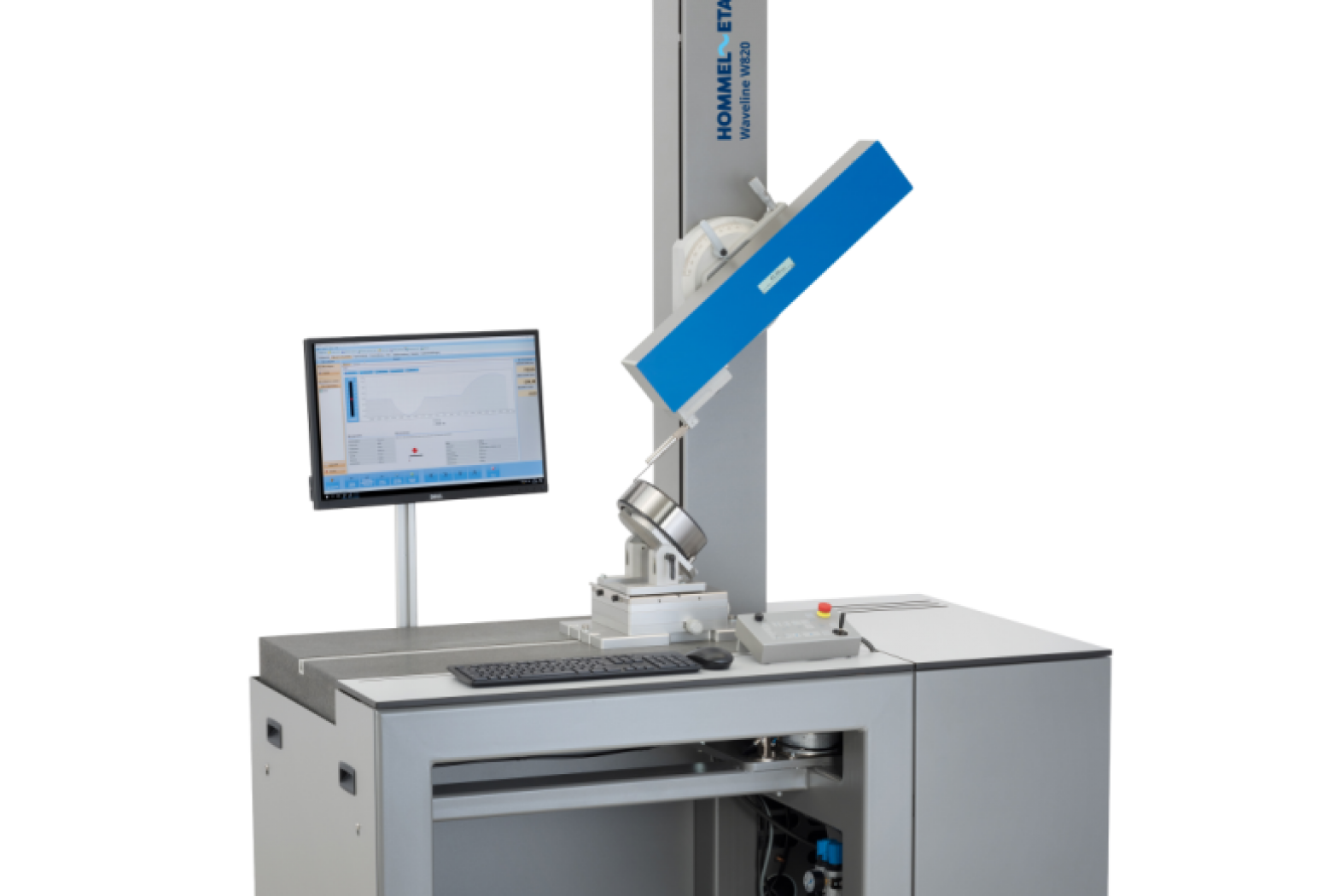

Stacjonarne stanowisko pomiarowe Waveline W812C Digiscan do badania konturu i chropowatości

Automatyzacja pomiaru

Wbudowany napęd CNC steruje pozycjonowaniem głowicy, umożliwiając automatyczne sekwencje pomiarów i pomiary seryjne. System można rozbudować o dodatkowe moduły i w pełni zautomatyzować cykl pomiarowy.
Minimalny udział operatora, maksymalna powtarzalność i krótszy czas kontroli.
Sonda pomiarowa profilometru Waveline W812C Digiscan w trakcie pomiaru konturu

Precyzyjna analiza konturu i złożonych kształtów

Głowica o wysokiej rozdzielczości rejestruje nawet najmniejsze odchylenia profilu, co pozwala kompleksowo przeanalizować kształt i zmierzyć takie cechy, jak: kąty, promienie, gwinty, punkty przecięcia i odchyłki kształtu.
Dokładna kontrola detali o wysokich wymaganiach geometrycznych, np. komponentów silników i przekładni.
Wyniki pomiaru konturu w oprogramowaniu Evovis – wykres porównawczy nominalny i rzeczywisty profil

Oprogramowanie Evovis

Oprogramowanie umożliwia pełną analizę danych, porównywanie profilów, raportowanie oraz eksport do systemów SPC w formacie Q-DAS i ASCII. Jest zgodne z najnowszymi normami, proste w obsłudze i umożliwia tworzenie automatycznych szablonów pomiarowych.
Pełna zgodność z dokumentacją ISO, łatwe raportowanie i integracja z systemami SPC.

Masz pytania? Potrzebujesz pomocy?

Zadzwoń +48 61 222 58 11

Specyfikacja

Specyfikacja techniczna stacjonarnego przyrządu do pomiaru konturu i chropowatości Waveline W800C/W900C
Model:
W800C
W900C
Głowica:
cyfrowa
cyfrowa
Zakres pomiarowy:
60 mm
60 mm
Rozdzielczość:
10 nm w całym zakresie
10 nm w całym zakresie
Nacisk pomiarowy:
0-20 mN
0-20 mN
Identyfikacja ramienia pomiarowego:
tak
tak
Regulacja nacisku pomiarowego:
tak
tak
Końcówka pomiarowa:
węglikowa 20 µm
węglikowa 20 µm
Mocowanie końcówki pomiarowej:
magnetyczne
magnetyczne
Zakres pomiarowy w osi X:
120/200 mm
120/200 mm
Rozdzielczość w osi X:
0,1 µm
0,01 µm
Prędkość pomiarowa:
0,1-3 mm/s
0,1-3 mm/s
Prędkość pozycjonowania w osi X:
do 20 mm/s
do 200 mm/s
Prostoliniowość jednostki napędowej:
≤0,4 µm/120 mm
≤0,6 µm/200 mm
≤0,2 µm/120 mm
≤0,4 µm/200 mm
Zakres pionowy przesuwu kolumny pomiarowej:
500 lub 800 mm
500 lub 800 mm
Funkcja automatycznego zerowania:
tak
tak
Prędkość pozycjonowania w osi Z:
do 20 mm/s
do 80 mm/s
Powtarzalność pozycjonowania w osi Z:
≤50 µm
≤10 µm
Wymiary płyty granitowej:
700x520x100 mm lub 1000x520x140 mm
700x520x100 mm lub 1000x520x140 mm
Opcje:
stolik X Y, aktywny system tłumienia drgań, akcesoria
stolik X Y, aktywny system tłumienia drgań, akcesoria
Rozwiń pełną specyfikację

Oprogramowanie

  •
    Oprogramowanie EVOVIS do pomiaru chropowatości i konturu
    • Oprogramowanie do pomiaru chropowatości i konturu z ujednoliconym interfejsem i interaktywną analizą profilu
    • Ponad 100 parametrów P, R i W zgodnych z DIN/ISO/JIS oraz obsługa nowej normy ISO 21920
    • Praca w środowisku Windows z polskim interfejsem oraz komunikacją z Wordem i Excelem

    Kiedy wybrać:
    Gdy chcesz w jednym programie oceniać chropowatość i kontur oraz generować kompletne raporty zgodne z aktualnymi normami.

    Dowiedz się więcej

Wzorcowanie? My się tym zajmiemy

Aby urządzenie zachowało deklarowaną dokładność, potrzebuje okresowego wzorcowania. Możesz je wykonać w Laboratorium ITA, akredytowanym wg ISO 17025, które wzorcuje profilometry stykowe . Dzięki temu masz pewność wiarygodnych wyników i zgodności z wymaganiami jakości.

Zobacz więcej

Najczęściej zadawane pytania

FAQ

Czym W900C różni się od W800C?

W900C ma lepszą prostoliniowość i rozdzielczość osi X (0,01 µm) , co zapewnia jeszcze wyższą precyzję pomiaru.

Czy system jest w pełni automatyczny?

Tak, napęd CNC wykonuje sekwencje pomiarowe bez interwencji operatora.

Jakie oprogramowanie obsługuje system?

EVOVIS – platforma do sterowania system, analizy wyników i raportowania pomiarów.

Czy można mierzyć kontury wewnętrzne?

Tak – dzięki ramionom pomiarowym o różnej geometrii. Możliwy jest również pomiar średnic i gwintów za pomocą końcówek dwustronnych.

Czy dane są kompatybilne z systemami SPC?

Tak — oprogramowanie umożliwia eksport pomiarów w formacie Q-DAS / AQDEF oraz ASCII.

Jakie akcesoria można zastosować?

Dodatkowe ramiona pomiarowe, dodatkowe osie zmotoryzowane (np. stoliki pozycjonujące część mierzoną), mocowania części, opcje oprogramowania.

Zapytaj o produkt

Zadzwoń do nas

+48 61 222 58 11
Skontaktuj się z nami, nasi eksperci pomogą dobrać produkt
pod Twoje indywidualne potrzeby i przygotują ofertę.

Pliki do pobrania

Broszura informacyjna urządzeń Waveline W800/W900

pdf • 1.4 MB
