System do pomiaru chropowatości i konturu Waveline W800RC W900RC

  • Precyzyjne pomiary metodą stykową.
  • Duży zakres pomiarów chropowatości do 1600 µm.
  • Duży zakres pomiaru konturu do 90 mm przy zachowaniu stałej rozdzielczości.

Kiedy wybrać:
Gdy chcesz mierzyć jednocześnie chropowatość i kontur.

Zapytaj o ofertę
Dział sprzedaży

Zainteresował Cię ten produkt?

Zadzwoń +48 61 222 58 11
Strzałka do góry
Zapytaj o ofertę

System do pomiaru chropowatości i konturu Waveline W800RC/W900RC — kompleksowy pomiar w jednym cyklu pomiarowym

Opis

Seria Waveline W800RC / W900RC to zaawansowany system pomiarowy, łączący funkcje pomiaru chropowatości i konturu w jednym urządzeniu z możliwością automatyzacji pomiaru w trybie CNC.  Dzięki modułowej konstrukcji, możliwa jest późniejsza rozbudowa systemu i adaptacja do zmieniających się wymagań. System zaprojektowano dla zastosowań, w których mierzone elementy muszą być ocenione zarówno pod kątem nierówności powierzchni(chropowatość, falistość i profil pierwotny) oraz kształtu profilu(konturu).

Urządzenie pracuje z nową generacją głowic do pomiaru chropowatości TKU400, które umożliwiają pomiar parametrów chropowatości, falistości i profilu pierwotnego w zakresie do 1600 µm przy zachowaniu stałej rozdzielczości. Głowica Digiscan umożliwia pomiar konturu w stałej rozdzielczości 10nm i zakresie do 90mm Poprzez zastosowanie unikalnego rozwiązania przesuwu całej jednostki napędowej, system gwarantuje optymalny dostęp do pozycji pomiarowych niezależnie od pozycji napędu. Magnetyczne mocowania zapewniają wygodę obsługi oraz zabezpieczenie kluczowych podzespołów w przypadku błędów operatora. Model W900RC oferuje rozszerzony zakres działania dzięki dodatkowemu mocowaniu głowicy i lepszym parametrom zmotoryzowanych osi.

System współpracuje z oprogramowaniem Evovis umożliwiając zaawansowaną analizę profilu, raportowanie, porównywanie profili i eksport danych do systemów SPC (format Q-DAS / AQDEF oraz ASCII). Implementacja nowych standardów, w tym zgodność z ISO 21920, zapewnia jakość pomiarów zgodnie z obecnymi wymaganiami przemysłu. Moduł CNC pozwala w łatwy sposób zautomatyzować pomiar, co ogranicza rolę operatora i jego wpływ na uzyskiwane wyniki.

Technologia

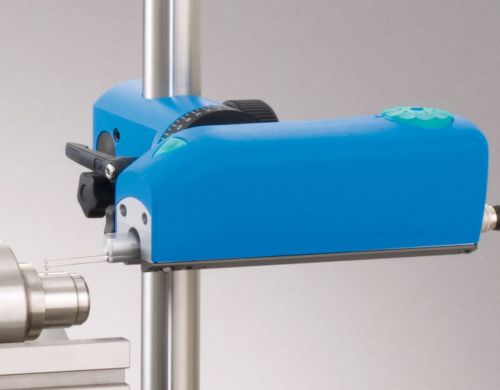

  • Głowica nowej generacji

    W konfiguracji RC (roughness&contour) zawarte są dwie głowice pomiarowe: TKU400(chropowatość) i Digiscan(kontur). Każda z nich zapewnia najwyższe parametry pracy oraz łatwość montażu i obsługi.

  • Plug & Measure

    System automatycznie rozpoznaje podłączoną głowicę pomiarową i natychmiast ładuje jej właściwe parametry kalibracyjne oraz zakres pracy.

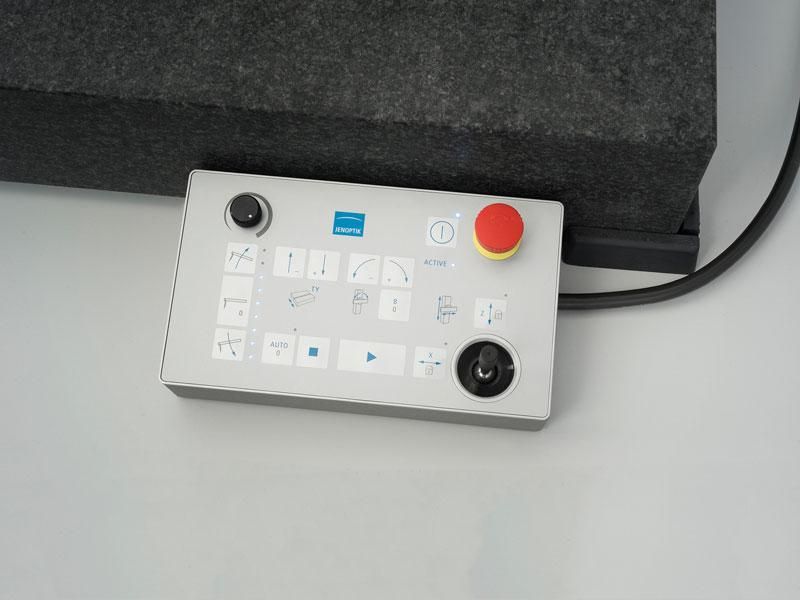

  • Napęd CNC i kontroler MoveControl

    System automatycznie prowadzi głowicę po trajektorii pomiarowej, a w trybie manualnym operator ma ergonomiczne sterowanie.

  • Modułowość i możliwość rozbudowy

    Systemy W800/W900 są modułowe i umożliwiają rozbudowę oraz dostosowanie do zmieniających się wymogów. W każdym momencie system można wyposażyć w dodatkowe osie zmotoryzowane lub nowe opcje oprogramowania.

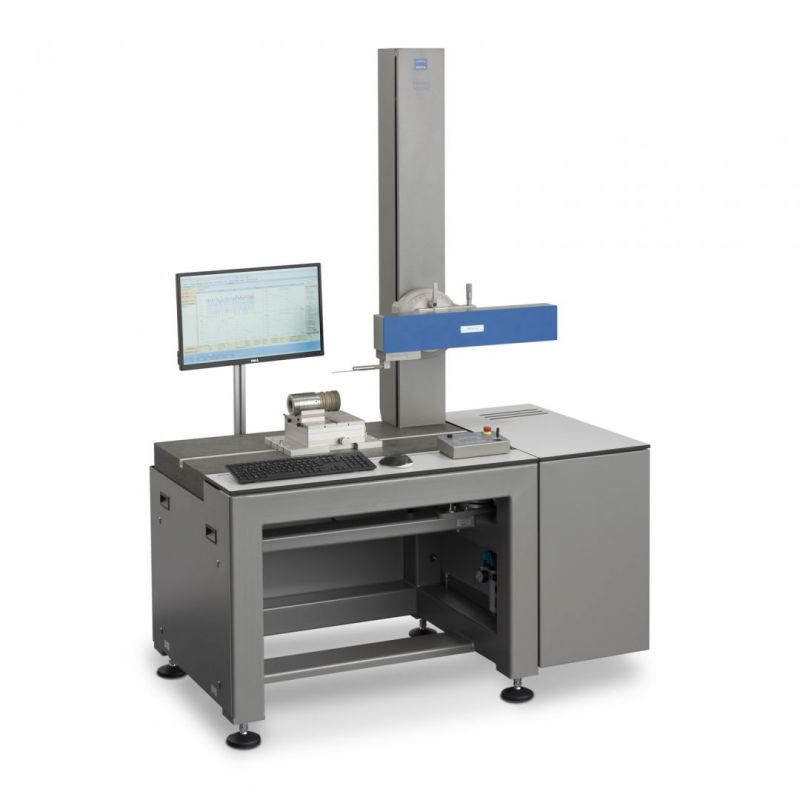

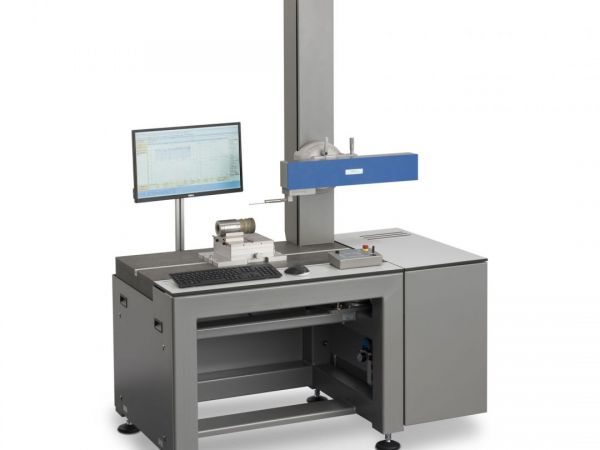

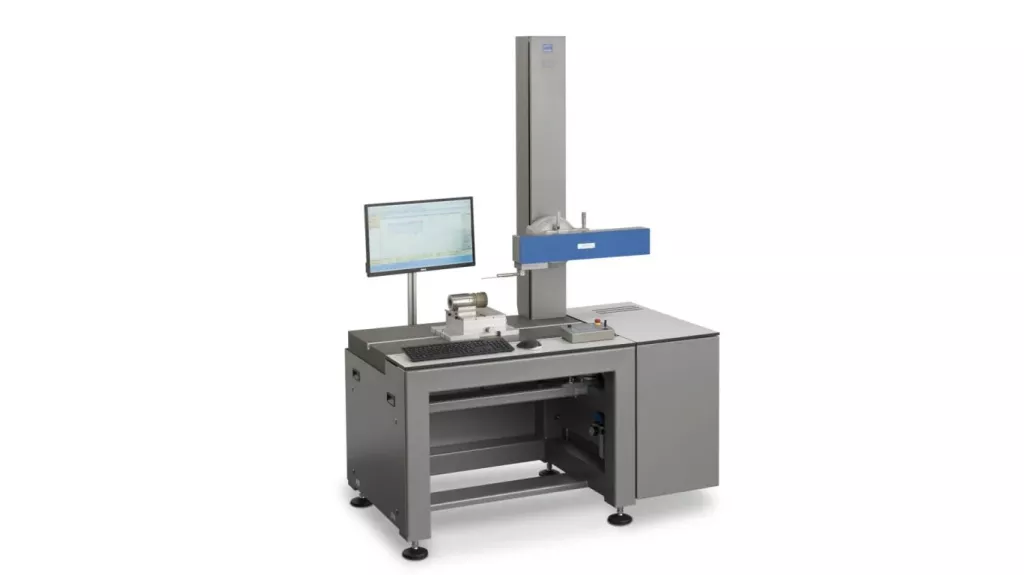

System pomiarowy Waveline W900RC do analizy chropowatości i konturu

Pomiar chropowatości i konturu w jednym cyklu

Urządzenie pozwala mierzyć chropowatość i kontur w jednym cyklu pomiarowym. Dzięki magnetycznym mocowaniom możliwe jest szybkie przezbrojenie lub jednoczesne użytkowanie obu głowic w przypdku modelu W900.
Oszczędność czasu, mniejsze ryzyko błędów i pełna analiza powierzchni w jednym raporcie .

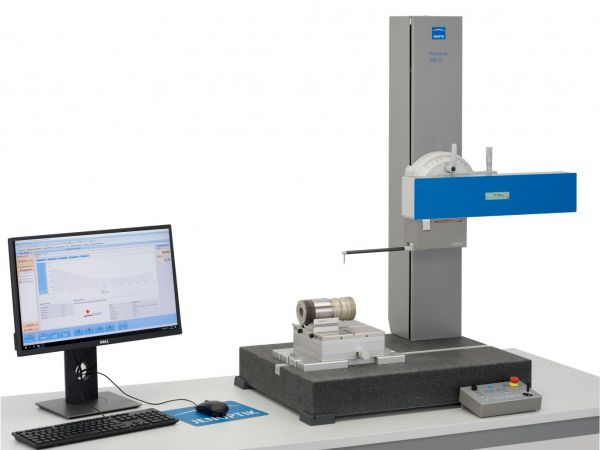

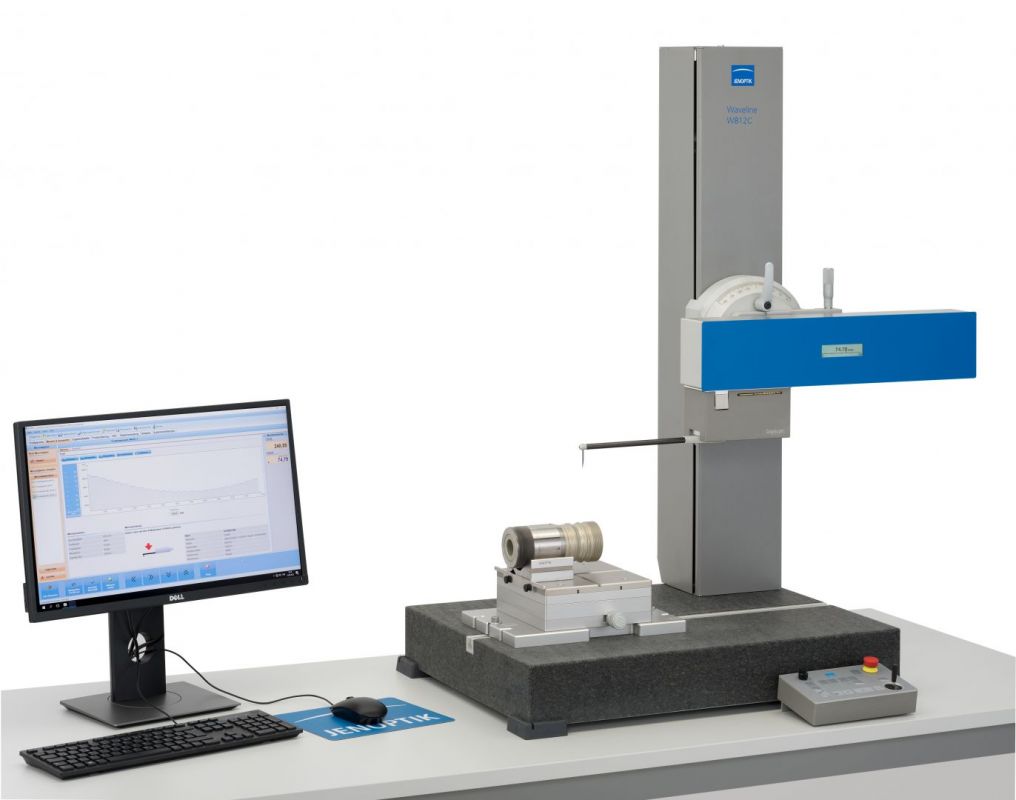

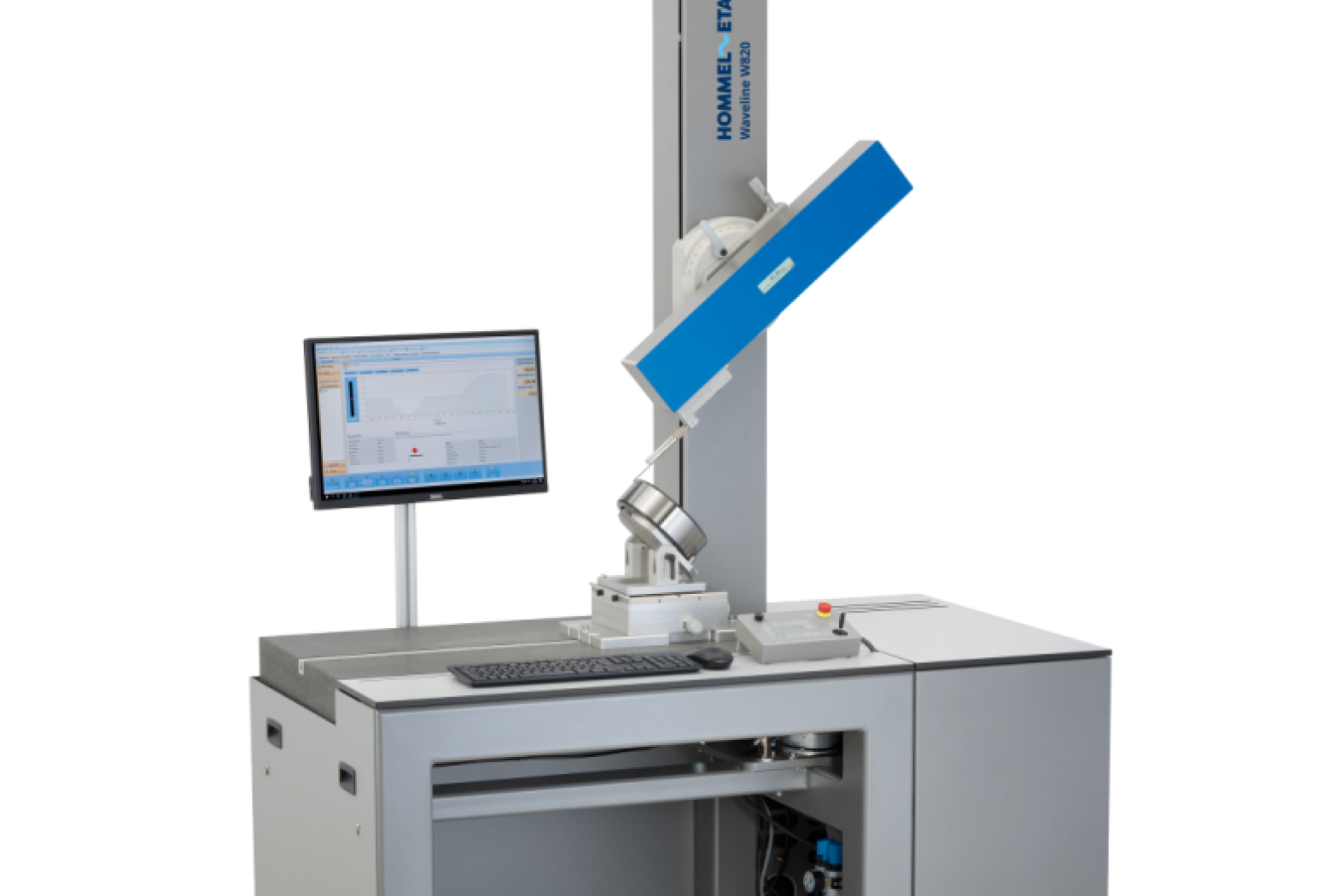

Automatyczny stolik Waveline800RC

Pomiar topografii 3D oraz parametrów Twist

Zastosowanie stolika CNC oraz jednostki obrotowej umożliwiają automatyczne pozycjonowanie detalu. Dzięki temu system pozwala również mierzyć parametry topografii powierzchni oraz Twist (skręcenie, Drall).
Pełny obraz struktury powierzchni i możliwość wykrywania cech niewidocznych w klasycznym profilu 2D.

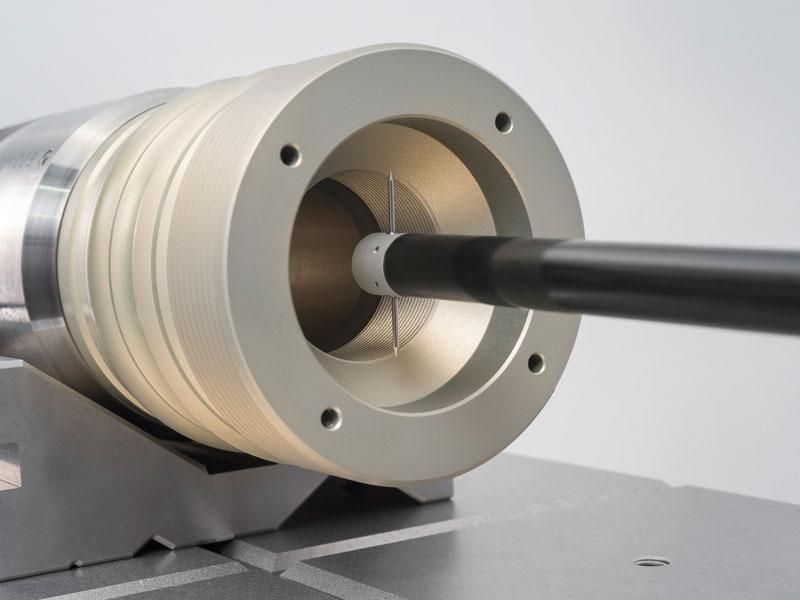

Sonda pomiarowa Digiscan z podwójnym ramieniem do pomiaru konturu

Plug & Measure – automatyczna identyfikacja głowic

System samoczynnie rozpoznaje podłączone sondy i wczytuje ich parametry pracy. Dzięki temu pomiar można rozpocząć natychmiast po zamocowaniu głowicy, bez dodatkowej kalibracji.
Użytkownik nie musi ręcznie konfigurować ustawień ani wprowadzać korekt.
Interfejs oprogramowania Evovis do analizy konturu i chropowatości

Oprogramowanie Evovis

Oprogramowanie umożliwia pełną analizę danych, porównywanie profilów, raportowanie oraz eksport do systemów SPC w formacie Q-DAS i ASCII. Jest zgodne z nową normą ISO 21920 i umożliwia tworzenie automatycznych szablonów pomiarowych.
Pełna zgodność z wymaganiami audytów jakości i łatwe raportowanie wyników.

Masz pytania? Potrzebujesz pomocy?

Zadzwoń +48 61 222 58 11

Specyfikacja

Specyfikacja techniczna stacjonarnego przyrządu do pomiaru konturu i chropowatości Waveline W800RC/W900RC
Model:
W800RC
W900RC
Głowica:
Digiscan (cyfrowa) oraz TKU400
Digiscan (cyfrowa) oraz TKU400
Zakres pomiarowy kontur:
60 mm
60 mm
Zakres pomiarowy chropowatość:
do 1600 µm
do 1600 µm
Rozdzielczość kontur:
10 nm
10 nm
Rozdzielczość chropowatość:
od 1nm
od 1nm
Nacisk pomiarowy kontur:
0-20 mN
0-20 mN
Nacisk pomiarowy chropowatość:
0,8 mN
0,8 mN
Identyfikacja ramienia pomiarowego:
tak
tak
Regulacja nacisku pomiarowego:
tak
tak
Końcówka pomiarowa kontur:
węglikowa 20 µm
węglikowa 20 µm
Końcówka pomiarowa chropowatość:
diamentowa 2 µm/90˚
diamentowa 2 µm/90˚
Mocowanie końcówki pomiarowej:
magnetyczne
magnetyczne
Zakres pomiarowy w osi X:
120/200 mm
120/200 mm
Rozdzielczość w osi X:
0,1 µm
0,01 µm
Prędkość pomiarowa:
0,1-3 mm/s
0,1-3 mm/s
Prędkość pozycjonowania w osi X:
do 20 mm/s
do 200 mm/s
Prostoliniowość jednostki napędowej:
≤0,4 µm/120 mm
≤0,6 µm/200 mm
≤0,2 µm/120 mm
≤0,4 µm/200 mm
Zakres pionowy przesuwu kolumny pomiarowej:
500 lub 800 mm
500 lub 800 mm
Funkcja automatycznego zerowania:
tak
tak
Prędkość pozycjonowania w osi Z:
do 20 mm/s
do 80 mm/s
Powtarzalność pozycjonowania w osi Z:
≤50 µm
≤10 µm
Wymiary płyty granitowej:
700x520x100 mm lub 1000x520x140 mm
700x520x100 mm lub 1000x520x140 mm
Opcje:

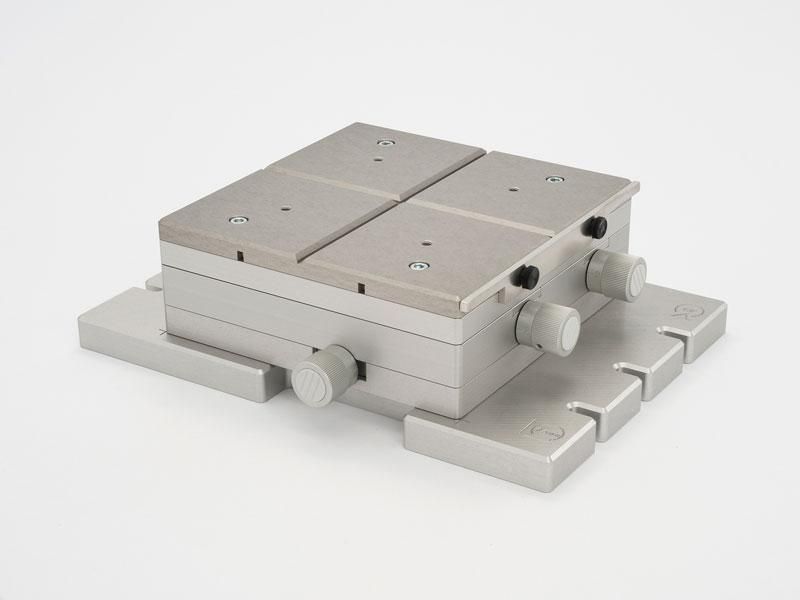

stolik X Y, aktywny system tłumienia drgań, akcesoria
stolik X Y, aktywny system tłumienia drgań, akcesoria
Rozwiń pełną specyfikację

Oprogramowanie

  •

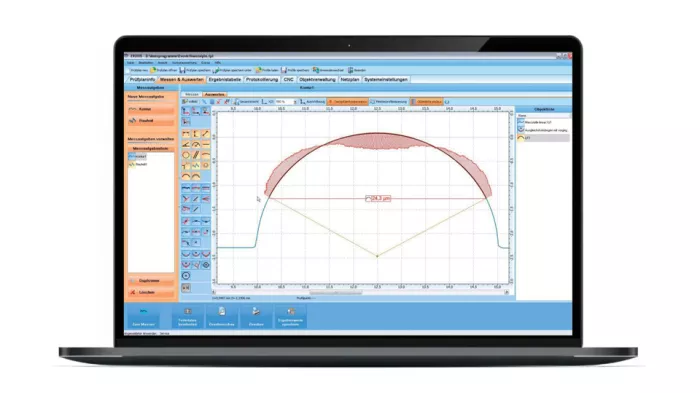

    Oprogramowanie EVOVIS do pomiaru chropowatości i konturu
    • Oprogramowanie do pomiaru chropowatości i konturu z ujednoliconym interfejsem i interaktywną analizą profilu
    • Ponad 100 parametrów P, R i W zgodnych z DIN/ISO/JIS oraz obsługa nowej normy ISO 21920
    • Praca w środowisku Windows z polskim interfejsem oraz komunikacją z Wordem i Excelem

    Kiedy wybrać:
    Gdy chcesz w jednym programie oceniać chropowatość i kontur oraz generować kompletne raporty zgodne z aktualnymi normami.

    Dowiedz się więcej
  • Oprogramowanie MountainsMap – analiza topografii i tekstury powierzchni 2D/3D
    • Oprogramowanie do analizy topografii powierzchni 2D/3D, uznane za standard w metrologii powierzchni
    • Pełny zestaw narzędzi od korekcji danych, filtracji i obliczania parametrów zgodnie z normami po analizę funkcjonalną, powłok, cząstek, widma i ewolucji powierzchni.
    • Rozszerzalność przez moduły opcjonalne (SPM, shell topography, SEM, colocalization, lead, analiza wieloskalowa)

    Kiedy wybrać:
    Gdy potrzebujesz jednej platformy do analizy danych z profilometrów i mikroskopów, zgodnej z normami.

    Dowiedz się więcej

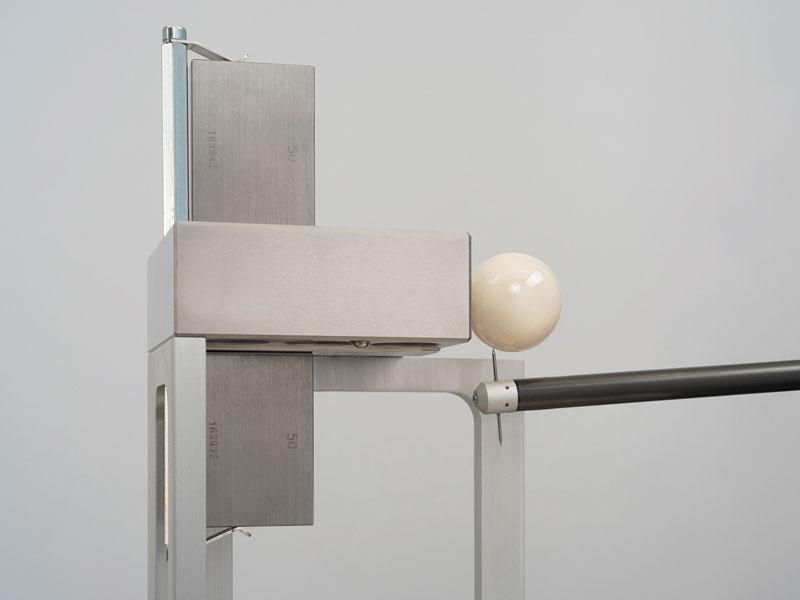

Wzorcowanie? My się tym zajmiemy

Aby urządzenie zachowało deklarowaną dokładność, potrzebuje okresowego wzorcowania. Możesz je wykonać w Laboratorium ITA, akredytowanym wg ISO 17025, które wzorcuje profilometry stykowe . Dzięki temu masz pewność wiarygodnych wyników i zgodności z wymaganiami jakości.

Zobacz więcej

Najczęściej zadawane pytania

FAQ

Co mierzy Waveline W800RC / W900RC?

Chropowatość, falistość i kontur – wszystkie kluczowe parametry w jednym cyklu pomiarowym.

Czym różnią się modele W800RC i W900RC?

W900 posiada dodatkowe mocowanie głowicy od czoła jednostki napędowej. Oferuje również wyższą rozdzielczość napędu oraz kolumny i wyższe prędkości pozycjonowania.

Czy system jest w pełni automatyczny?

Tak, sterowanie CNC umożliwia zaprogramowanie sekwencji pomiarowych i ich powtarzalne wykonywanie. Dodatkowo system umożliwia automatyzacje z wykorzystaniem systemu załadunku części.

Czy można wykonywać pomiary 3D?

Tak, po dodaniu stolika CNC pracującego w osi Y możliwy jest pomiar topografii powierzchni. System można również rozbudować o jednostkę obrotową celem pomiaru parametrów TWIST.

Jakie głowice zawiera system W800RC / W900RC?

System zawiera głowicę do pomiaru chropowatości (TKU400) oraz konturu (Digiscan).

Czy dane są kompatybilne z systemami SPC?

Tak — oprogramowanie umożliwia eksport pomiarów w formacie Q-DAS / AQDEF oraz ASCII.

Zapytaj o produkt

Zadzwoń do nas

+48 61 222 58 11
Skontaktuj się z nami, nasi eksperci pomogą dobrać produkt
pod Twoje indywidualne potrzeby i przygotują ofertę.

Pliki do pobrania

Broszura informacyjna urządzeń Waveline W800/W900

pdf • 1.4 MB
Pobierz
