Nowoczesne oprogramowanie FT2-E
System sterowany za pomocą ekranu dotykowego, wraz z sensorem krawędziowym minimalizuje wpływ operatora na wynik. Raportowanie w postaci tabel, rysunków, dxf.
WYDARZENIE TESTOWE NR 1
28-16 grudnia, WYDARZENIE TESTOWE NR 1 PEŁNE
Sprawdź szczegóły
Popularne
- Start
-
Oferta
-
Systemy pomiarowe
-
Projektory pomiarowe
-
Projektor pomiarowy pionowy Baty
Projektor pomiarowy pionowy Baty
- Dokładne pomiary małych elementów.
- Intuicyjny, polski interfejs.
- Do laboratorium jak i na produkcję.
Kiedy wybrać:
Gdy mierzysz małe i lekkie detale i potrzebujesz szybkiego wdrożenia z wysoką powtarzalnością.
Zapytaj o ofertę
Dział sprzedaży
Zainteresował Cię ten produkt?

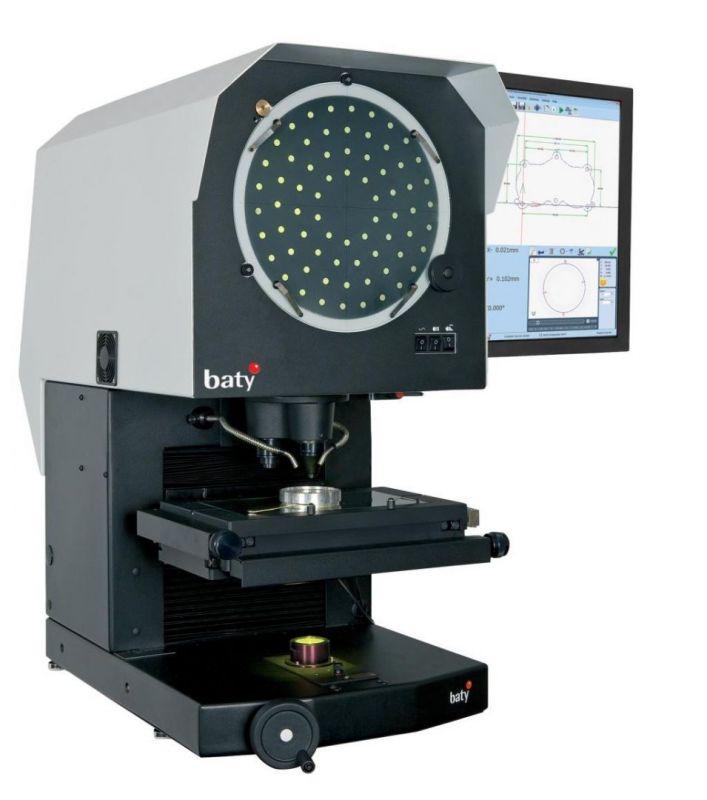

Projektor pomiarowy pionowy Baty
Opis
Projektor pomiarowy pionowy to precyzyjne urządzenie optyczne, które wspiera działy jakości w szybkiej i powtarzalnej kontroli elementów, również bezpośrednio na produkcji. Stół pomiarowy o dużym zakresie i rozdzielczości 0,5 µm – gwarantuje, że nawet drobne część z małymi tolerancjami zostaną zmierzone. Dzięki oświetleniu profilowemu i powierzchniowemu oraz regulacji heliks położenia strumienia światła możliwy jest pomiar konturów, jak i gwintów. Ergonomia i możliwość pracy z różnym elektronikami odczytowo- pomiarowymi od prostego odczytu DRO po zaawansowany system FT2-E z automatycznym wykrywaniem krawędzi i pełnym raportowaniem pozwala na szybkie uruchomienie i wdrożenie personelu.
Stabilna konstrukcja, ergonomia pracy i szybka analiza wyników sprawiają, że projekto to niezawodne narzędzie kontroli w produkcji seryjnej i prototypowej.
Technologia
-
-
Oświetlenie profilowe i powierzchniowe
W standardzie oświetlenie profilu (halogen + zielony filtr) oraz powierzchniowe przez podwójne światłowody zapewniające jasny, kolorowy obraz powierzchni. Dzięki temu jeden przyrząd obsługuje zarówno zarysy, jak i inspekcję powierzchni.
-
Rewolwer na 3 obiektywy
Opcjonalna trzyobiektywowa wieżyczka pozwala błyskawicznie zmieniać powiększenia; dostępne obiektywy 10×, 20×, 50× i 100×. Dodatkowo regulacja helix źródła światła ułatwia dokładną projekcję gwintów.
Pionowy tor światła i ekrany 300–500 mm
Modele z ekranem 300 mm, 350 mm i 500 mm obsłużą typowe aplikacje dla małych detali. Pionowy tor światła ułatwia załadunek lekkich części i współpracę z uchwytami.
To skraca czas ustawiania i pomiaru.
Precyzyjne stoły i wysoka rozdzielczość
Duże przesuwy stołu: do 250×125 mm w klasie ciężkiej oraz 150×50 mm w kompaktowym modelu SM300. Standardem jest rozdzielczość 0,5 µm i cyfrowy pomiar kąta.
To redukuje niepewność i ogranicza ryzyko braków.
Systemy odczytowe
Do wyboru prosta elektronika do odczytu wartości XY lub system FT2-E z pełnym raportowaniem również graficznym.
To upraszcza obsługę operatora i przyspiesza decyzje jakościowe.
Wzorcowanie? My się tym zajmiemy
Aby urządzenie zachowało deklarowaną dokładność, potrzebuje okresowego wzorcowania. Możesz je wykonać w Laboratorium ITA, akredytowanym wg ISO 17025, które wzorcuje projektory pomiarowe. Dzięki temu masz pewność wiarygodnych wyników i zgodności z wymaganiami jakości.
Zapytaj o produkt
Zadzwoń do nas
+48 61 222 58 11pod Twoje indywidualne potrzeby i przygotują ofertę.
Pliki do pobrania
Broszura informacyjna projektorów pomiarowych Baty
pdf • 10.5 MB
Instrukcja do projektorów pomiarowych Baty
pdf • 2.24 MB
