Skanery 3D Creaform – pomiary przemysłowe i inżynieria odwrotna

Skanery przemysłowe, takie jak Creaform, zapewniają wysoką precyzję pomiarów, certyfikację ISO 17025 i integrację z procesami produkcyjnymi. Modele konsumenckie oferują znacznie niższą dokładność i są przeznaczone głównie do mniej zaawansowanych aplikacji jak np. projektowanie, inżynieria odwrotna itp.

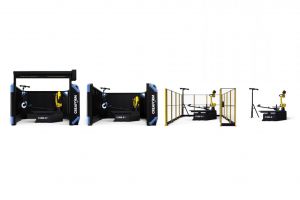

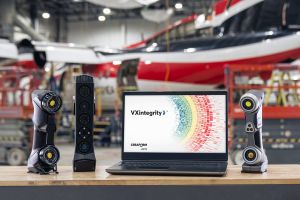

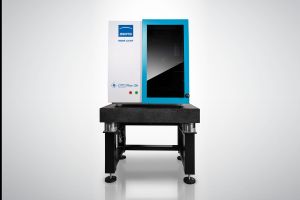

Skanery 3D Creaform to zaawansowane urządzenia pomiarowe, które rewolucjonizują kontrolę jakości, projektowanie i inżynierię odwrotną w wielu branżach przemysłu. Dzięki technologii skanowania laserowego 3D oraz światła strukturalnego możliwe jest szybkie, bezkontaktowe odwzorowanie geometrii obiektów z dokładnością sięgającą kilkunastu mikrometrów. Ręczne skanery 3D zapewniają mobilność i ergonomię pracy, umożliwiając pomiary w terenie i na hali produkcyjnej, stacjonarne systemy oferują najwyższą rozdzielczość detali, a zrobotyzowane systemy skanowania 3D pozwalają na pełną automatyzację pomiarów setek części dziennie. Zasada działania opiera się na emisji wiązki lasera lub wzorca światła, którego odbicie rejestrowane jest przez czujniki, a następnie przetwarzane na trójwymiarowy model regularnej siatki trójkątów. Wykorzystanie aktywnej fotogrametrii zwiększa stabilność i precyzję pomiarów nawet w warunkach przemysłowych. Skanery Creaform znajdują zastosowanie w digitalizacji obiektów, analizie odchyłek, przygotowywaniu dokumentacji 2D, druku 3D, symulacjach MES oraz inspekcjach NDT. ITA dostarcza zarówno urządzenia pomiarowe, jak i kompleksową usługę skanowania 3D, obejmującą pojedyncze detale i wielkogabarytowe konstrukcje, zapewniając zgodność z normami ISO 17025 oraz integrację z wiodącymi systemami CAD.

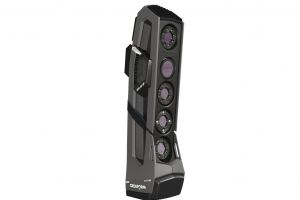

Skanery 3D działające wykorzystujące wiązkę lasera radzą sobie nawet z ciemnymi i błyszczącymi powierzchniami, oferując wysoką precyzję odwzorowania geometrii obiektu w warunkach przemysłowych. Skaner światła strukturalnego emituje wzorce projekcyjne i zapewnia wyjątkową rozdzielczość detali, szczególnie przy digitalizacji małych elementów.  Skanery laserowe zapewniają szybszy pomiar oraz mniejszą wrażliwość na refleksyjne i ciemne powierzchnie skanowanych obiektów. Skanery światła strukturalnego zapewniają wyższą szczegółowość, ale są bardziej wrażliwe na refleksyjne powierzchnie co wymaga odpowiedniego ich przygotowania. Oba rozwiązania pozwalają na uzyskanie siatki trójkątów jako pliku wynikowego po procesie skanowania 3D.

Skanery 3D Creaform osiągają dokładność do kilkunastu mikrometrów, w zależności od modelu i zastosowanej technologii pomiarowej. Dzięki wbudowanej aktywnej fotogrametrii gwarantują stabilne i powtarzalne wyniki co potwierdzają certyfikaty wzorcowania systemów zgodne z ISO17025 dołączane do każdego wyprodukowanego urządzenia.

Tak, zrobotyzowane systemy skanowania 3D Creaform można w pełni zintegrować z robotami przemysłowymi i liniami produkcyjnymi. Pozwala to na automatyzację procesów inspekcji i redukcję czasu przestojów.

Tak. Technologia skanowania laserowego 3D Creaform bardzo dobrze radzi sobie z trudnymi materiałami (ciemne, refleksyjne wykończenie powierzchni) bez uciążliwego procesu przygotowania powierzchni.

Czas pomiaru zależy od wielkości i złożoności obiektu. W przypadku ręcznych skanerów 3D możliwe jest zeskanowanie małego detalu w kilkanaście sekund, a dużych elementów w ciągu kilku minut. Zrobotyzowane systemy skanują setki części w ciągu doby.

Tak, ITA zapewnia pełne szkolenie z obsługi urządzeń, wsparcie techniczne, serwis oraz doradztwo w zakresie integracji skanerów z procesami produkcyjnymi.

Tak. ITA posiada akredytację ISO 17025 na wzorcowanie skanerów 3D, co potwierdza dokładność pomiarów i ułatwia audyty jakościowe w zakładach produkcyjnych.

Tak, ITA realizuje profesjonalne usługi skanowania 3D – od pojedynczych detali, przez serie części aż po złożone konstrukcje. Dostarczamy wyniki w formie siatki trójkątów, modeli CAD, raportów porównawczych, raportów pomiarowych czy plików gotowych do druku 3D.
