CREAFORM

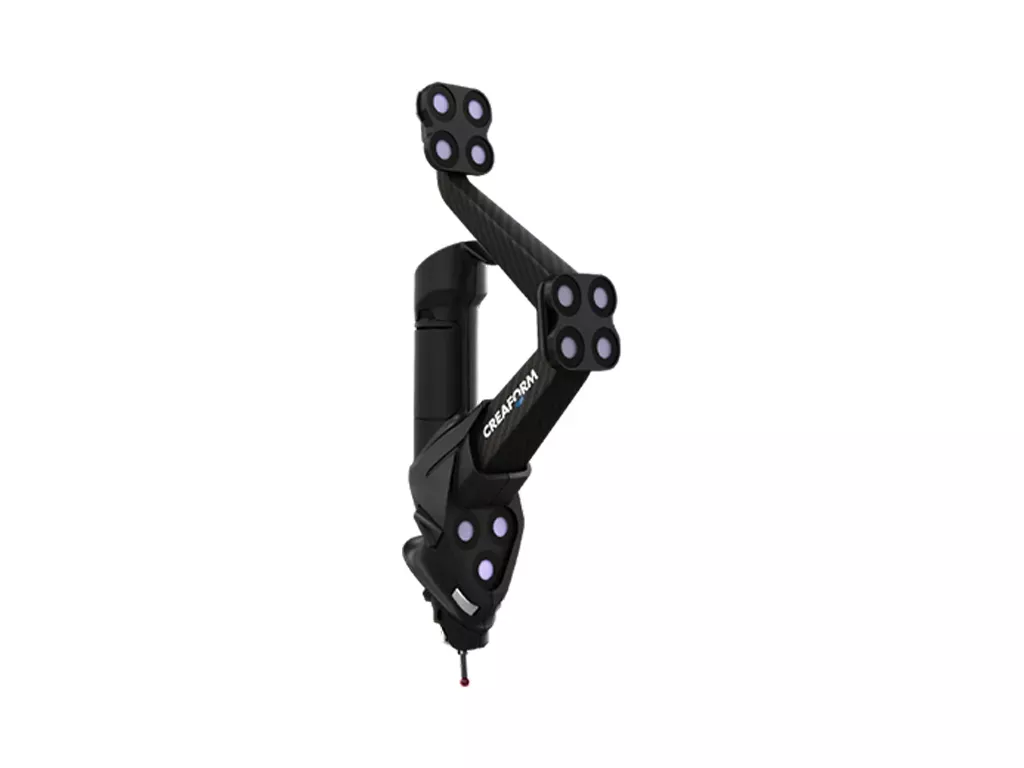

CMM - HandyPROBE

Przenośna współrzędnościowa maszyna pomiarowa

Pozycjonowanie sondy stykowej poprzez współpracę z urządzeniem śledzącym C-Track
Dynamiczny układ referencyjny - obiekt mierzony i system pomiarowy mogą być przemieszczane w dowolnym momencie
Intuicyjna obsługa - krótki czas wdrożenia operatora

Jesteś zainteresowany produktem?

Joanna Kowalska

Konsultant

Zapytaj o produkt

Zadzwoń +48 61 222 58 00 +48 61 222 58 00

Opis produktu

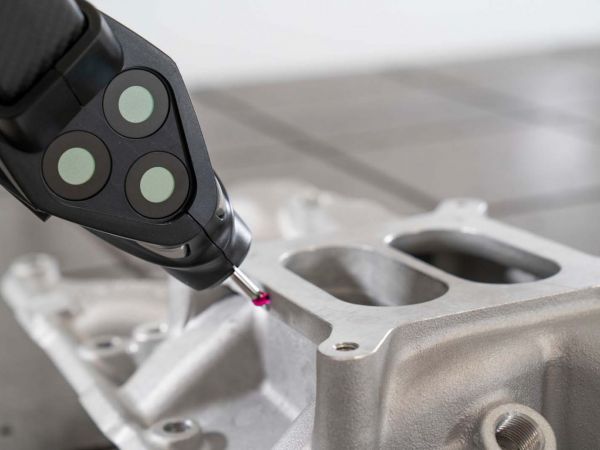

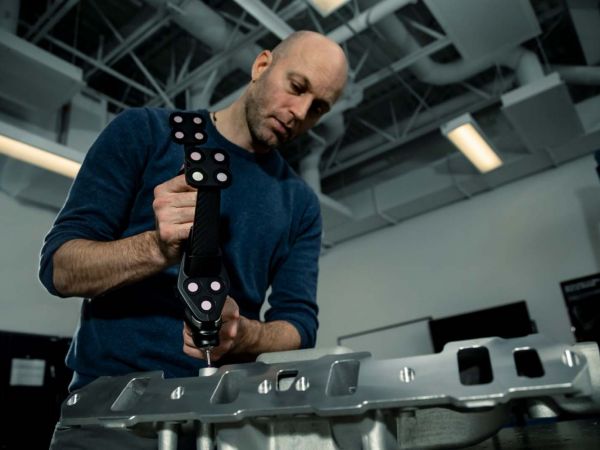

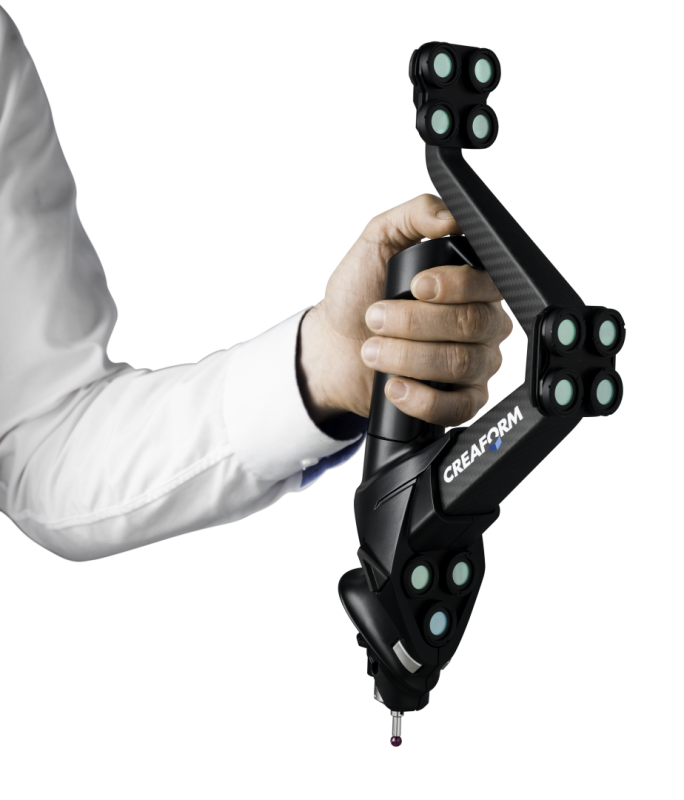

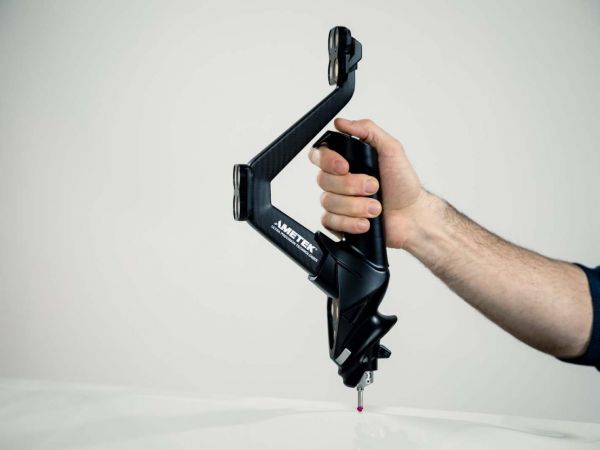

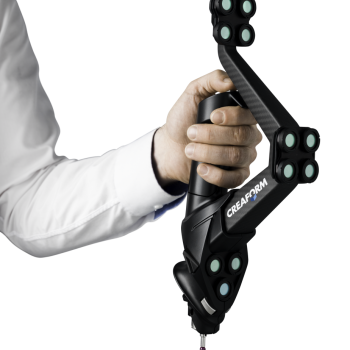

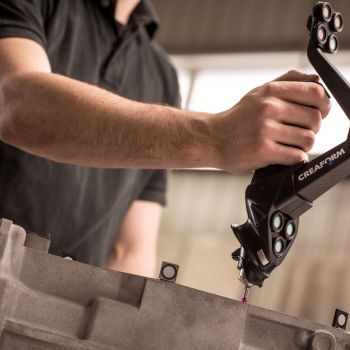

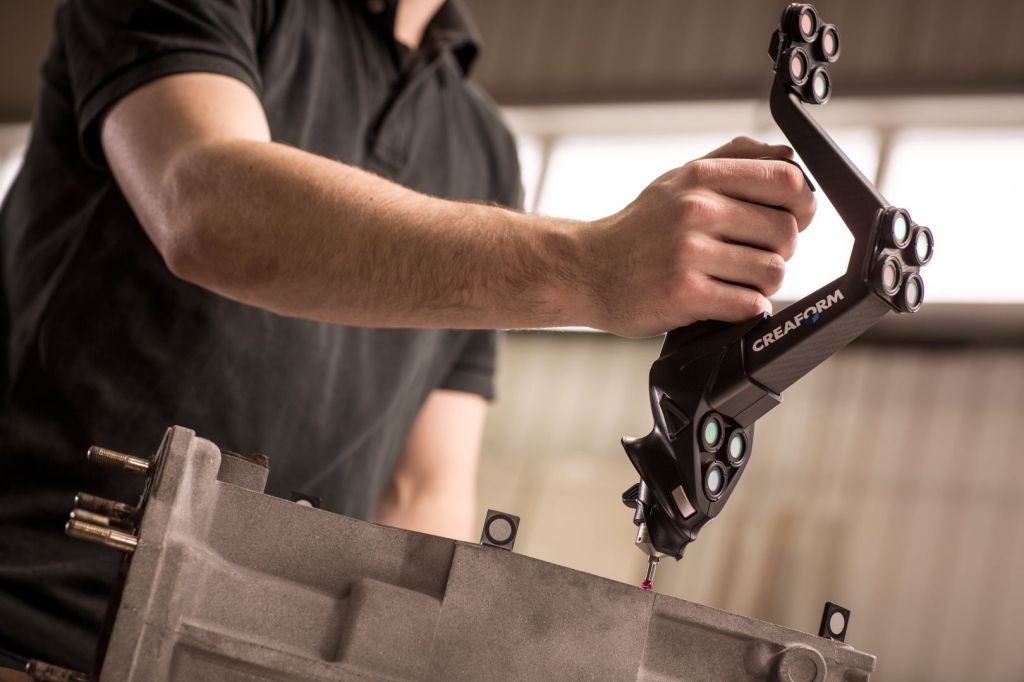

HandyPROBE – mobilna współrzędnościowa maszyna pomiarowa (CMM) do produkcji

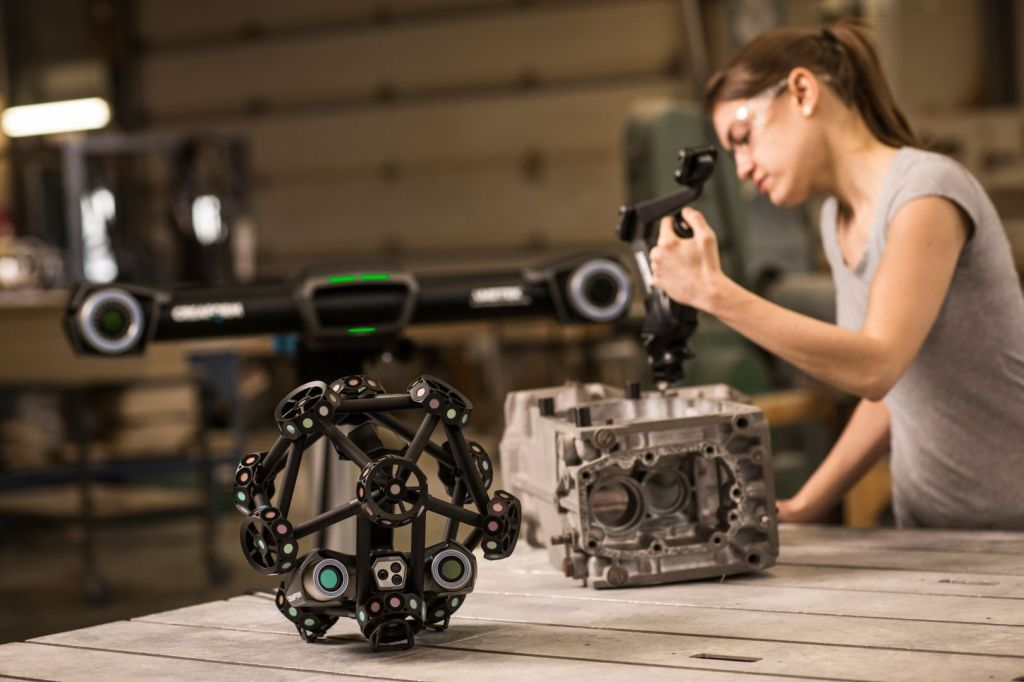

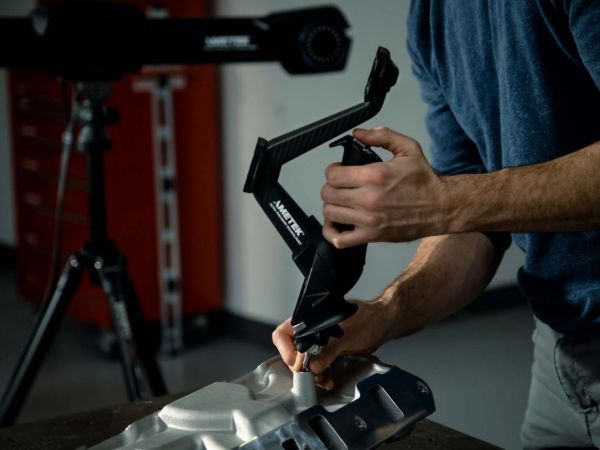

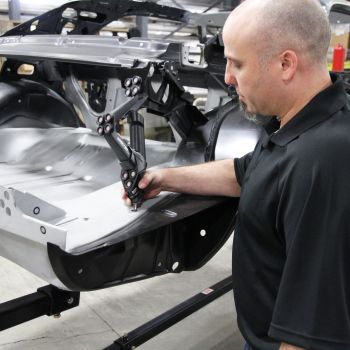

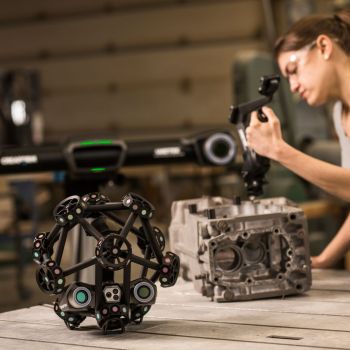

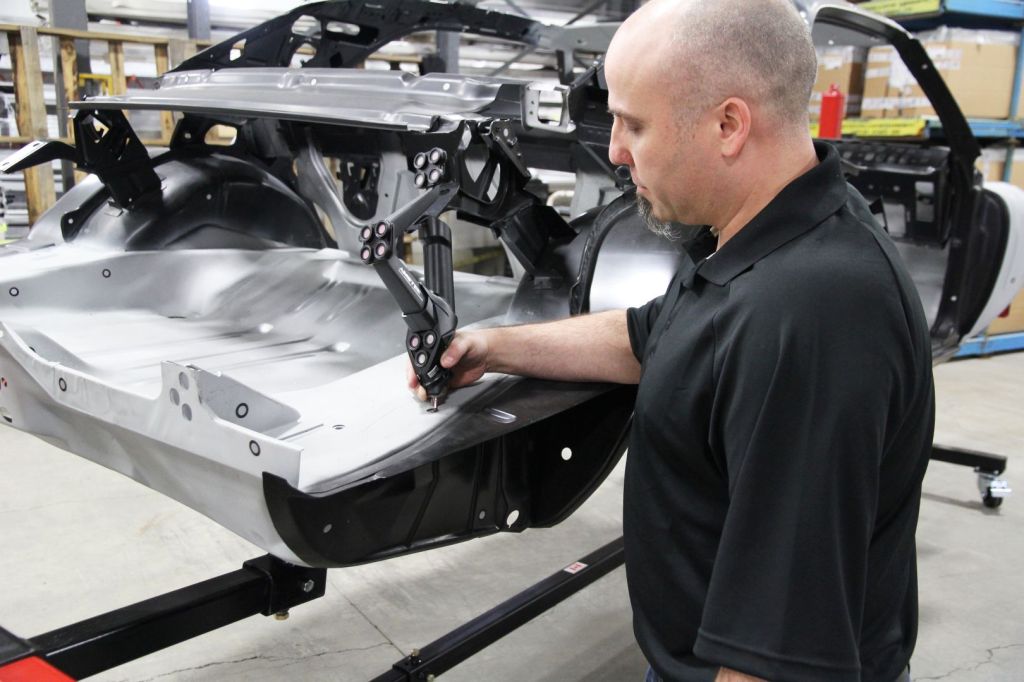

HandyPROBE to przenośna maszyna współrzędnościowa (CMM), która we współpracy z systemem śledzącym C-Track zapewnia szybkie, dokładne i powtarzalne pomiary 3D bez względu na warunki otoczenia. Zaprojektowana z myślą o pracy w rzeczywistym środowisku produkcyjnym, doskonale sprawdza się w zakładach przemysłowych – zarówno w przemyśle motoryzacyjnym, lotniczym, jak i maszynowym.

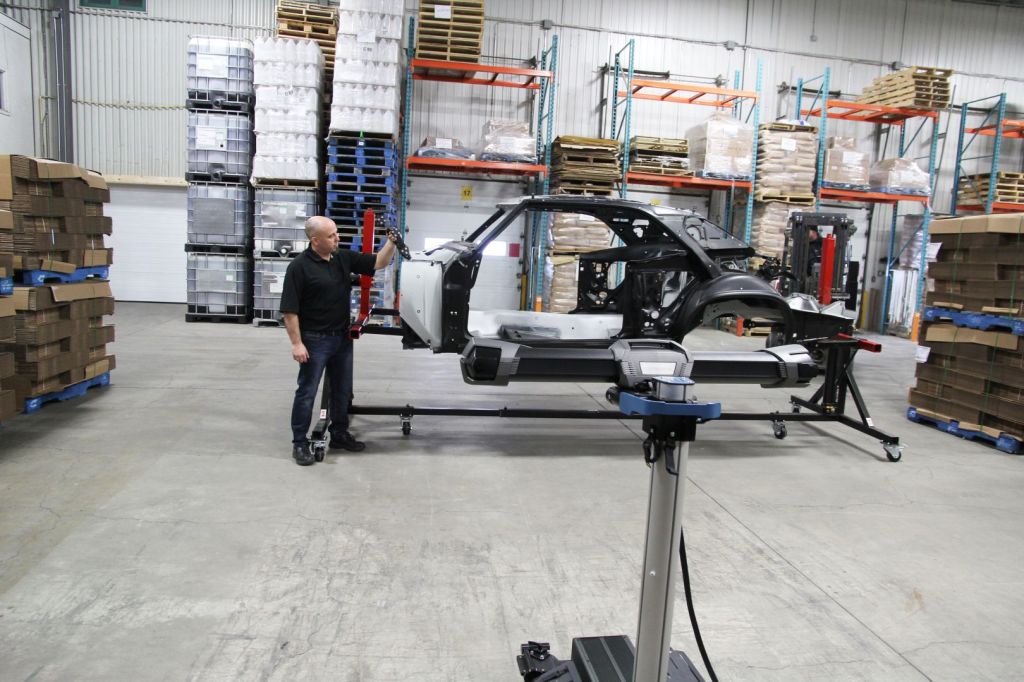

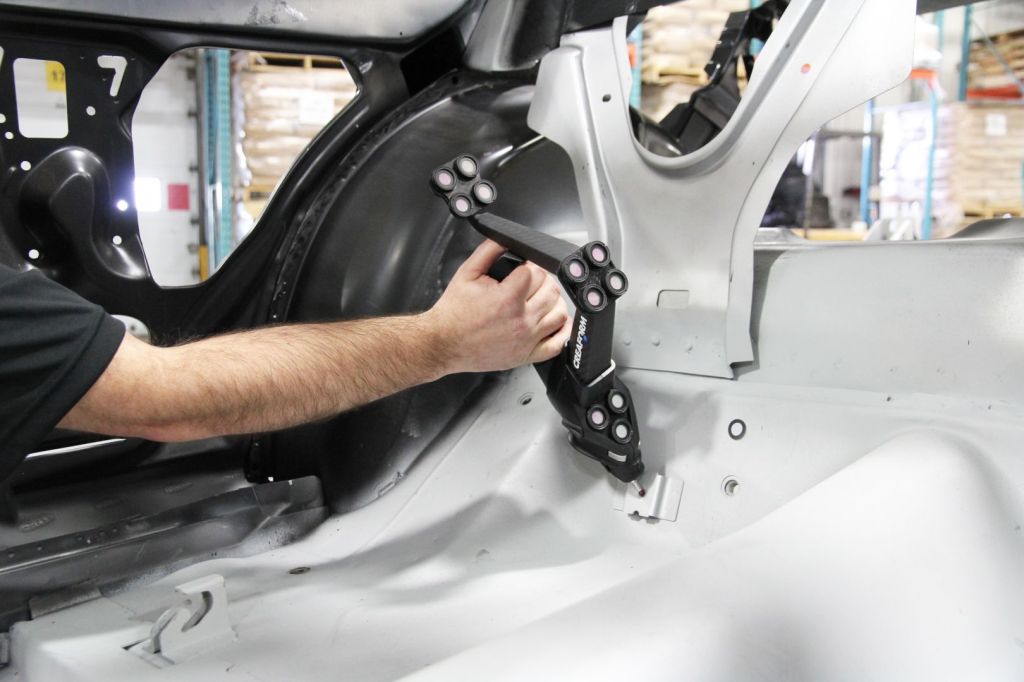

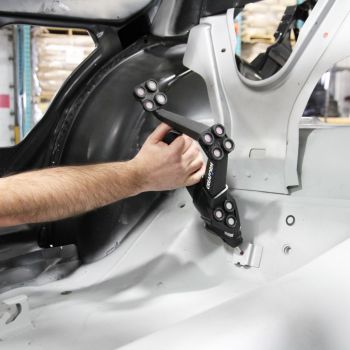

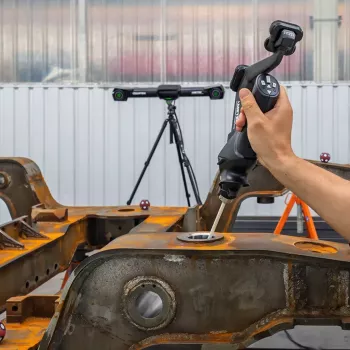

System HandyPROBE eliminuje potrzebę sztywnego mocowania części, dzięki czemu zarówno sonda pomiarowa, jak i mierzony obiekt mogą się swobodnie przemieszczać. Dynamiczne pozycjonowanie C-Track umożliwia użytkownikowi wykonywanie pomiarów bez ograniczeń przestrzennych i bez utraty dokładności. Dzięki temu cały proces inspekcji staje się nie tylko bardziej elastyczny, ale też znacznie krótszy.

To rozwiązanie dedykowane dla firm, które potrzebują metrologicznej precyzji w warunkach warsztatowych, z mobilnością i niezawodnością nieosiągalną dla klasycznych stacjonarnych CMM.

Zawartość zestawu HandyPROBE:

Końcówka stykowa HandyPROBE
Moduł śledzący C-Track
Sterownik z pełnym okablowaniem
Statyw pomiarowy
Zestaw kalibracyjny
Walizka do bezpiecznego przechowywania i transportu
Zasilacz

Główne zalety:

Pomiar bez konieczności unieruchamiania części
Metrologiczna dokładność i powtarzalność wyników
Odporność na warunki przemysłowe (drgania, zmienne oświetlenie)
Dynamiczna referencja przestrzenna – idealna do produkcji
Mobilność, szybkość, intuicyjna obsługa
Integracja z innymi systemami Creaform (np. MetraSCAN)

Skorzystaj z usługi

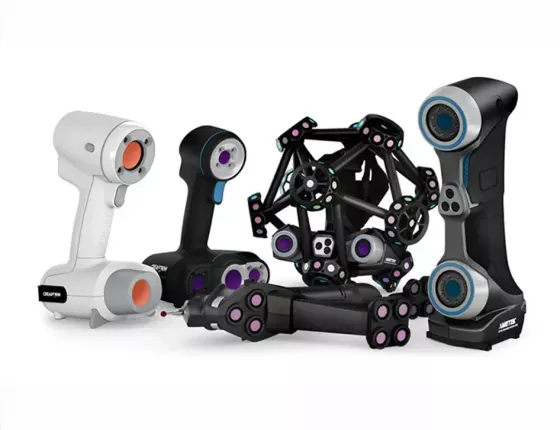

Skanowanie 3D

Ponad 15 lat doświadczenia w skanowaniu 3D
Niespotykana nigdzie indziej mobilność urządzeń pomiarowych
Pomiary obiektów o wymiarach od kilku milimetrów do kilkunastu metrów

Dowiedz się więcej

Profesjonalne skanowanie 3D

Zobacz ofertę usługową

Zapytaj o produkt

Cechy produktu

Mobilna maszyna współrzędnościowa

Prosta w obsłudze, przenośna współrzędnościowa maszyna pomiarowa do zastosowań w terenie i na produkcji.

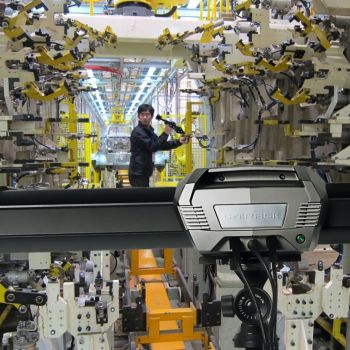

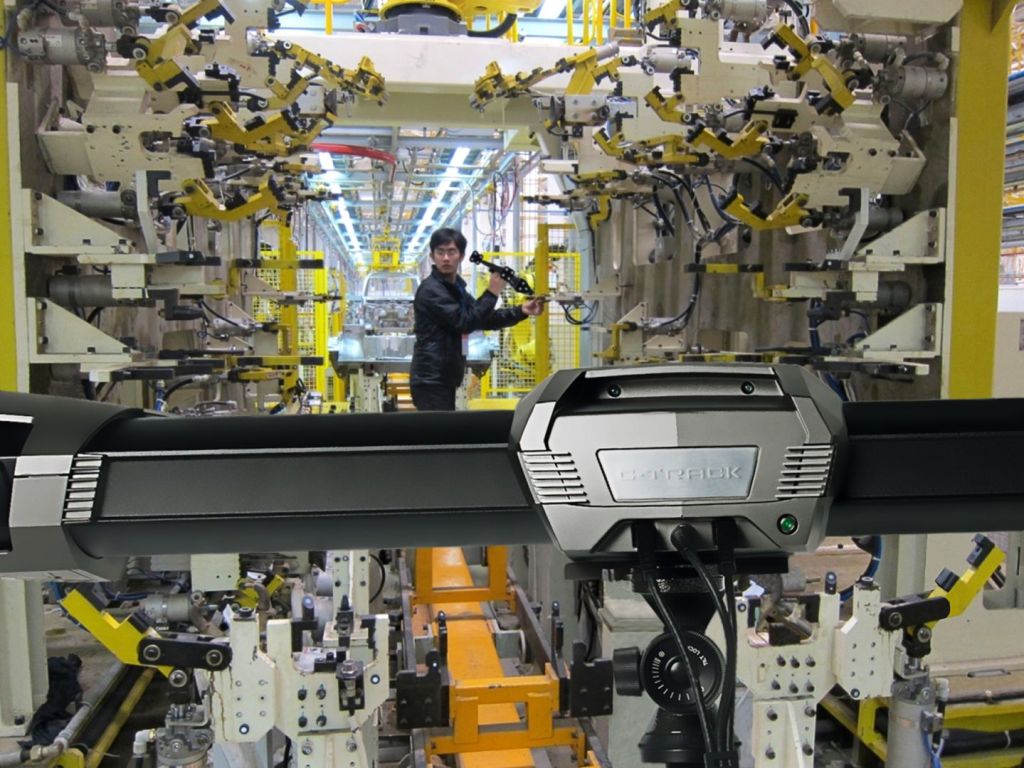

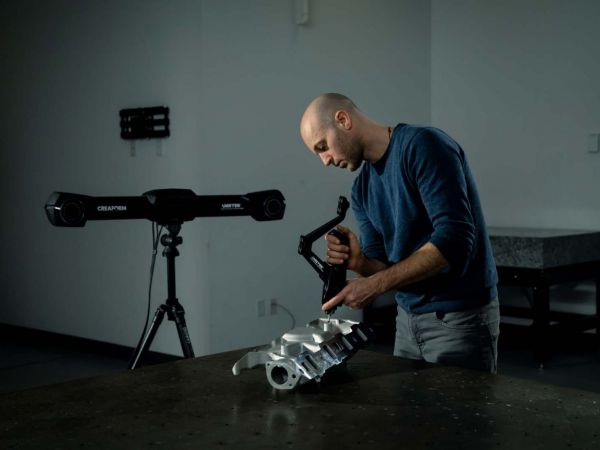

Precyzyjne pozycjonowanie z C-Track

Pozycjonowanie sondy stykowej realizowane we współpracy z systemem śledzącym C-Track.

Dokładność klasy metrologicznej

Wysoka precyzja i powtarzalność pomiarów zgodna z wymaganiami metrologii przemysłowej.

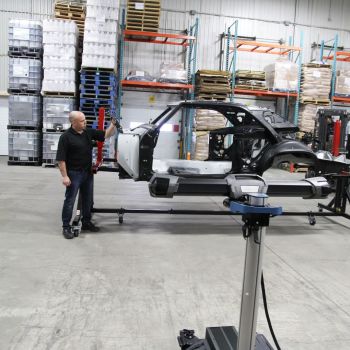

Dynamiczna referencja przestrzenna

Możliwość przemieszczania zarówno obiektu mierzonego, jak i systemu pomiarowego w dowolnym momencie bez utraty dokładności.

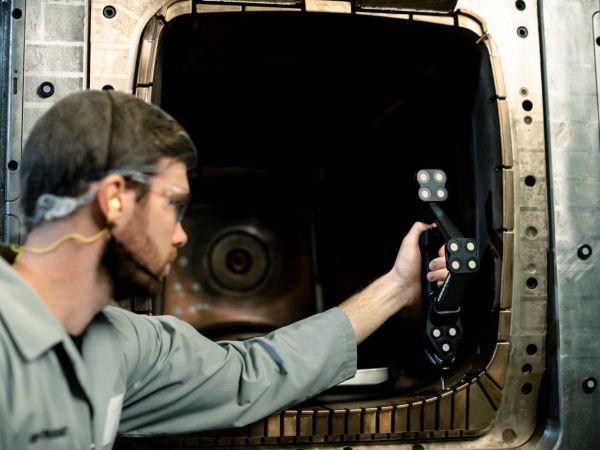

Niezawodność w środowisku produkcyjnym

Stabilna dokładność nawet w trudnych warunkach przemysłowych – odporność na zakłócenia.

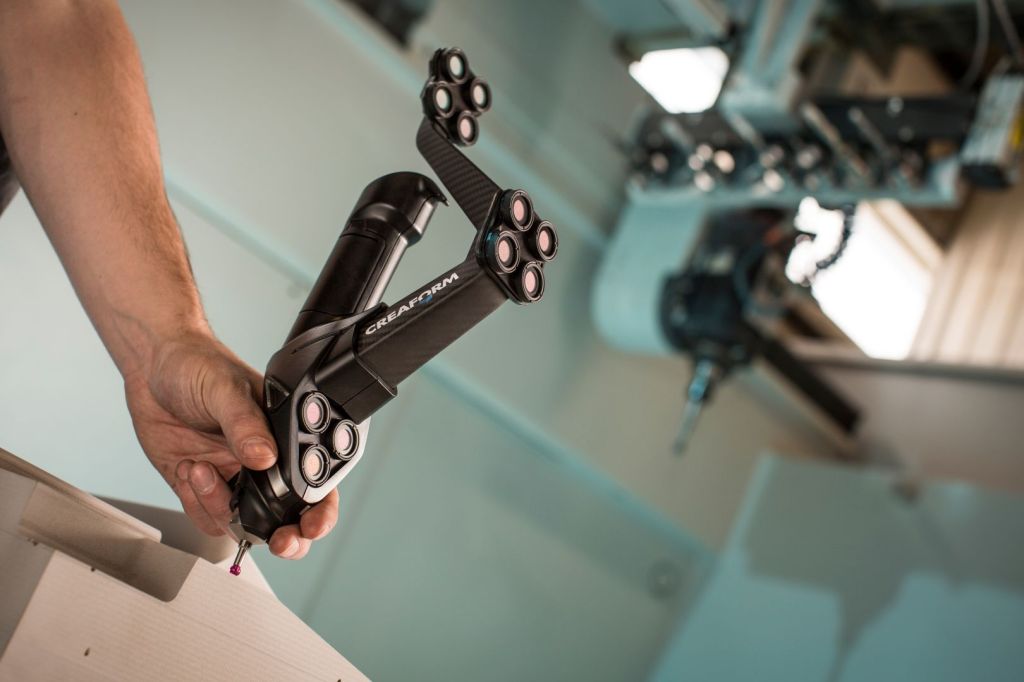

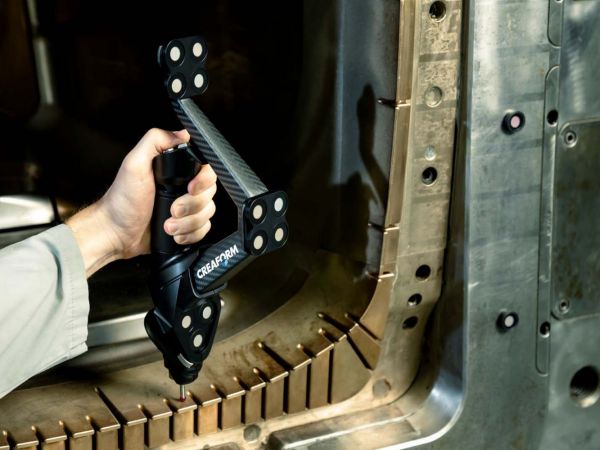

Wytrzymała i ergonomiczna obudowa

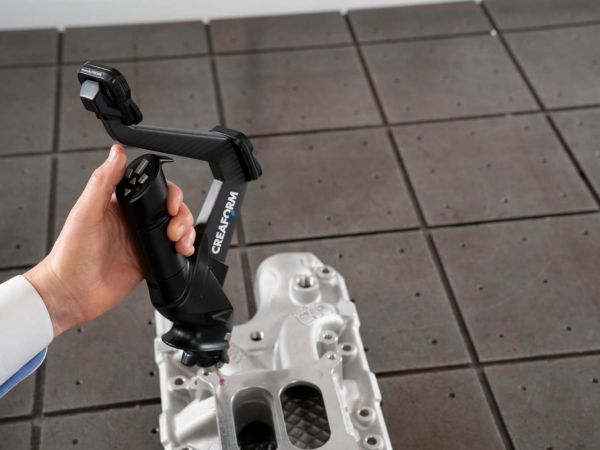

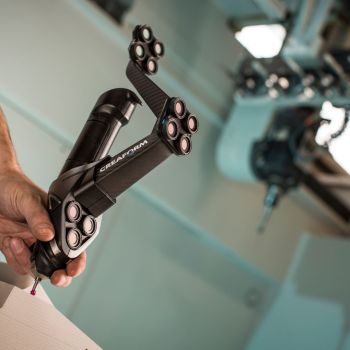

Szczelna, poręczna konstrukcja urządzenia zwiększająca komfort i bezpieczeństwo pracy.

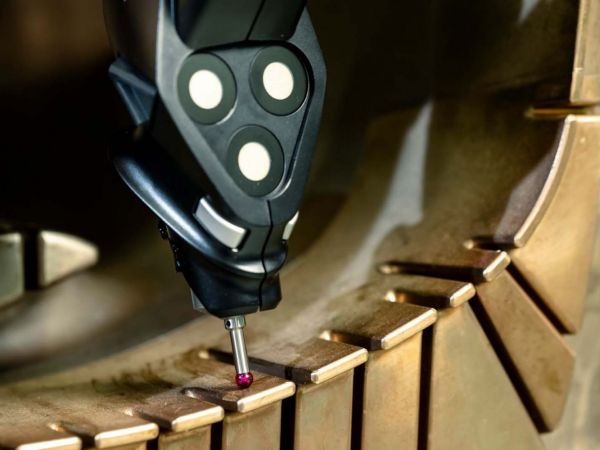

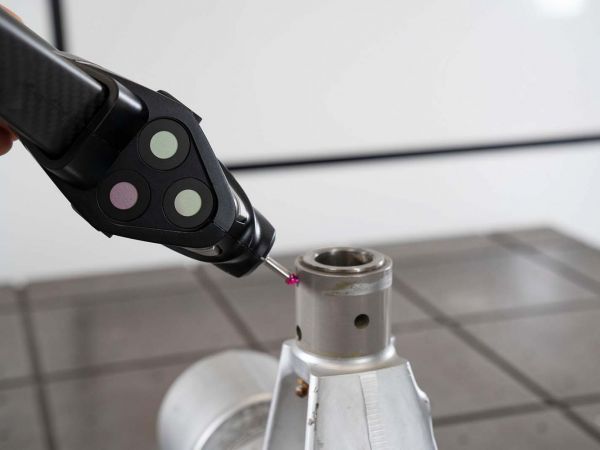

Sonda stykowa z łącznością bezprzewodową

Bezprzewodowa komunikacja zwiększająca swobodę ruchu i elastyczność pomiarów.

Intuicyjna obsługa bez doświadczenia

Krótki czas wdrożenia operatora – idealne rozwiązanie także dla nowych użytkowników.

Możliwość rozbudowy o skanowanie 3D

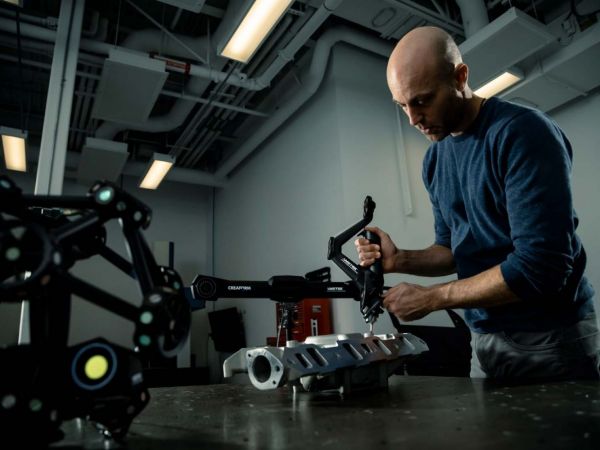

Łatwe rozszerzenie systemu o skaner MetraSCAN, umożliwiające pomiary objętościowe i skanowanie geometrii.

Pokaż więcej

Dlaczego warto

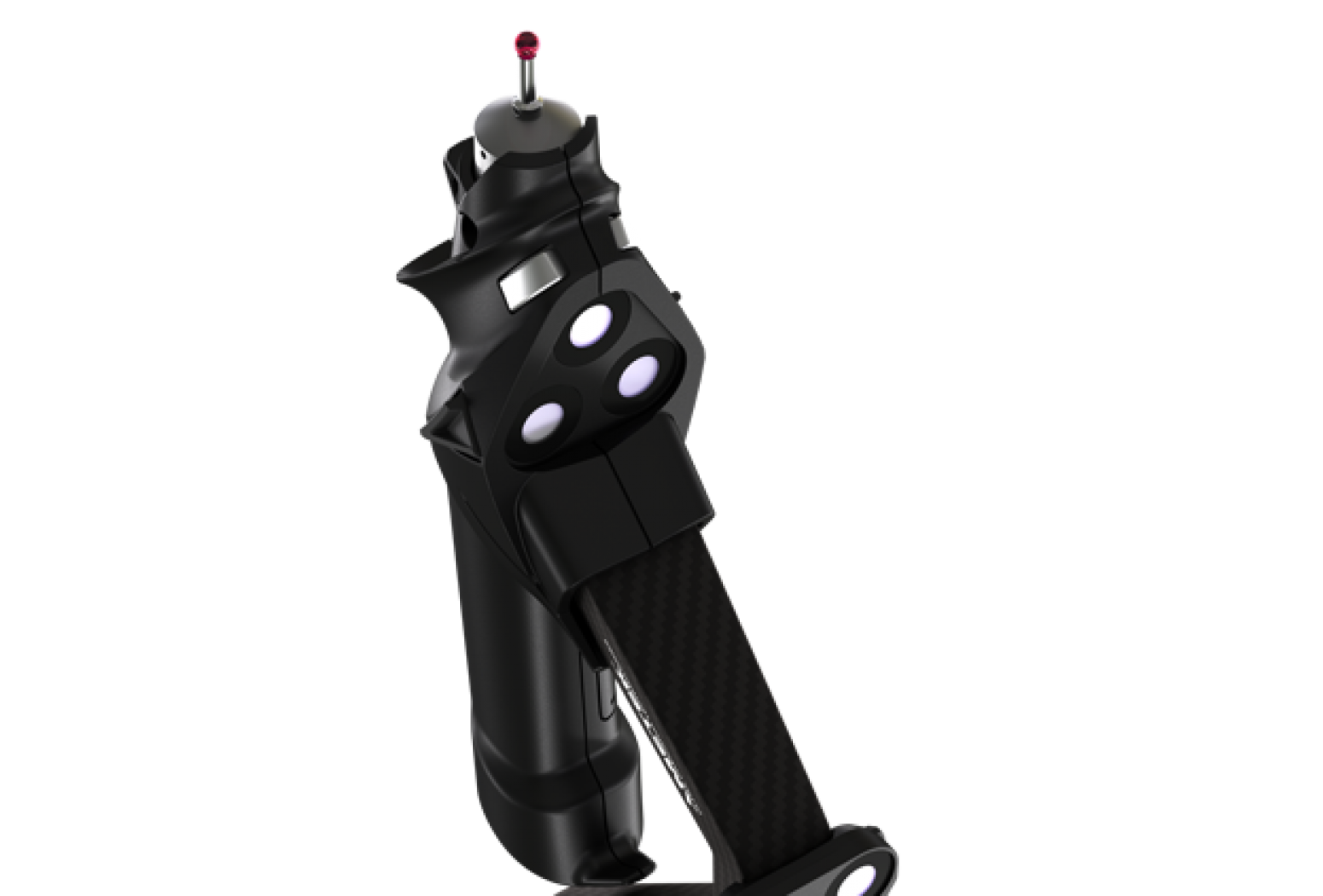

Prezentacja u klienta

Usługa pomiarowa

Serwis gwarancyjny i pogwarancyjny

Profesjonalne doradztwo

Szkolenie produktowe

Szybkie ofertowanie

Oprogramowanie w języku polskim

Dedykowane oprogramowanie

Usługa wzorcowania

Prezentacja w ITA

Prezentacja zdalna

Baza wiedzy

Specyfikacja

Specyfikacja techniczna modułu śledzącego C-Track

Urządzenie śledzące:

Prędkość pomiarowa:

80 pkt/s

Maksymalny błąd dopuszczalny (MPE):

(0,06 + L/6,7x10⁴) mm

(0,044 + L/6,7x10⁴) mm

Temperaturowy zakres pracy:

5–40 °C

Wilgotność:

10–90%

Wymiary:

1031x181x148 mm

Masa C-Track:

5,7 kg

Certyfikaty:

EC Compliance (Electromagnetic Compatibility Directive,
Low Voltage Directive, RoHS 2 Substance Restrictions Directive), IP50, WEEE

Model:

Masa HandyPROBE:

0,5 kg

Temperaturowy zakres pracy:

5–40 °C

Certyfikaty:

EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive, Radio Equipment and Telecommunications Equipment, RoHS 2 Substance Restrictions Directive) compatible with rechargeable batteries, IP50, WEEE

Wymiary:

68x157x340 mm
