CREAFORM

CUBE-R

Zautomatyzowany optyczny system skanujący

Wysoka i stabilna dokładność zapewniona w rzeczywistych warunkach produkcyjnych, niewrażliwość na zakłócenia przemysłowe typu drgania lub zmiany natężenia oświetlenia
Automatyczne generowanie raportów pomiarowych bezpośrednio po wykonaniu pomiaru
16 konfiguracji do wyboru

Jesteś zainteresowany produktem?

Joanna Kowalska

Konsultant

Zapytaj o produkt

Zadzwoń +48 61 222 58 00 +48 61 222 58 00

Opis produktu

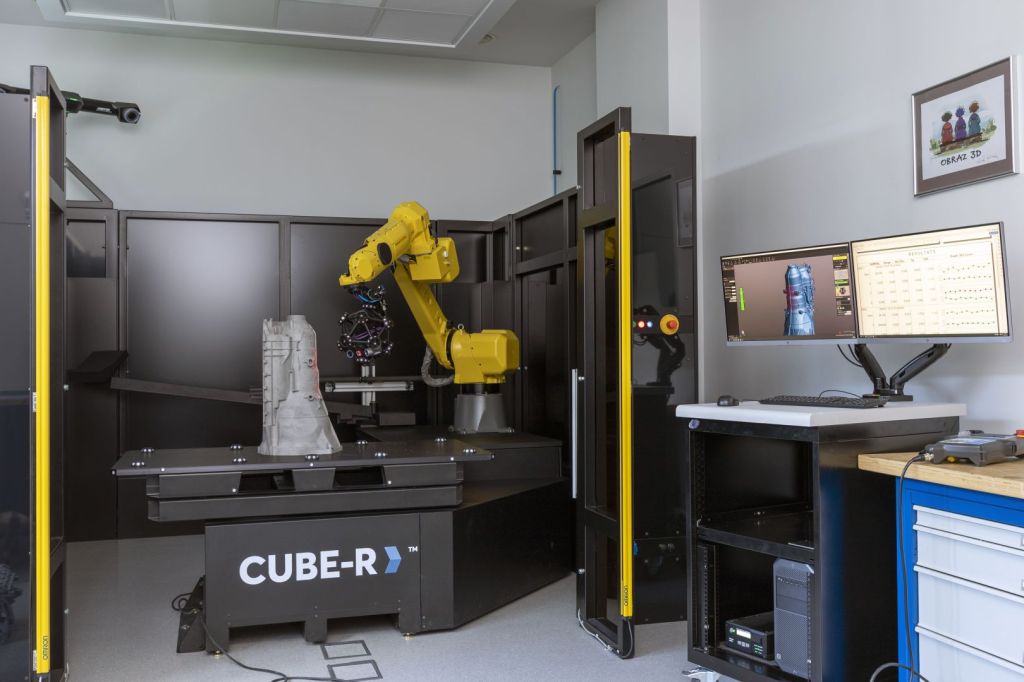

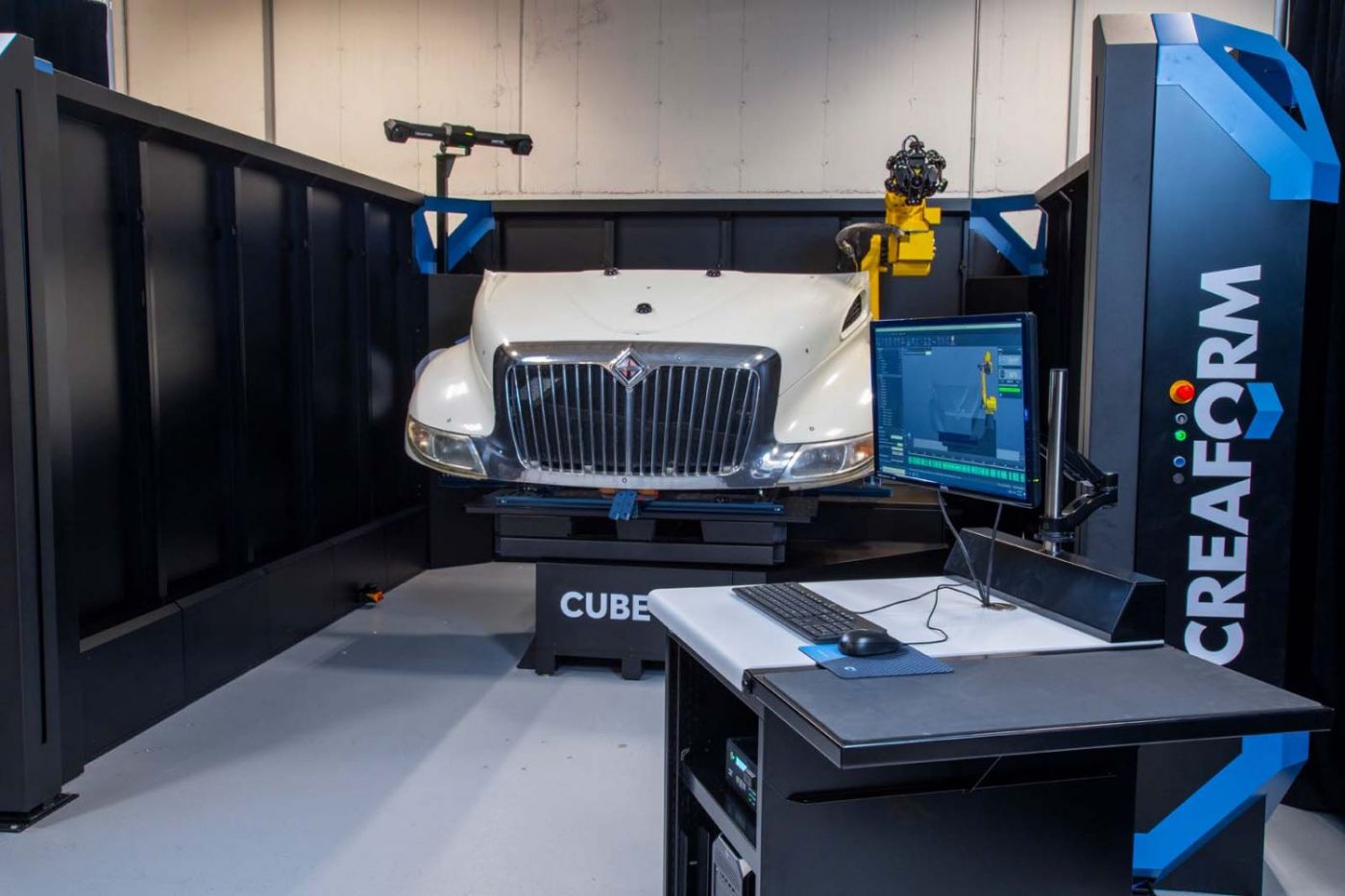

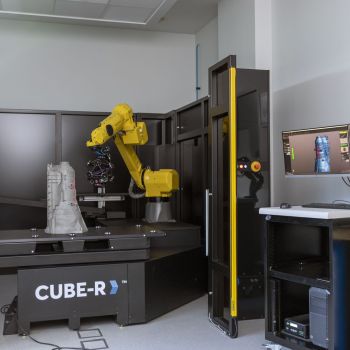

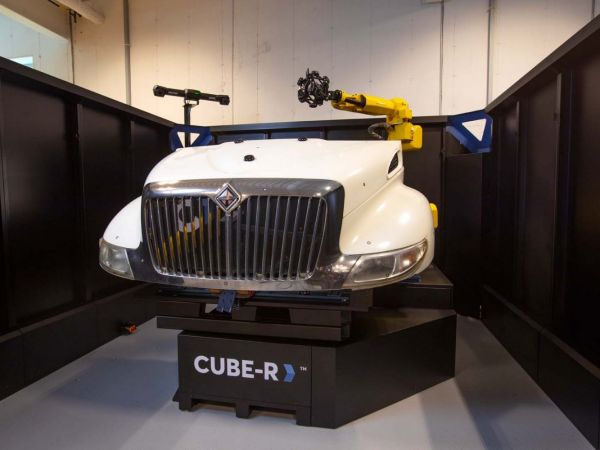

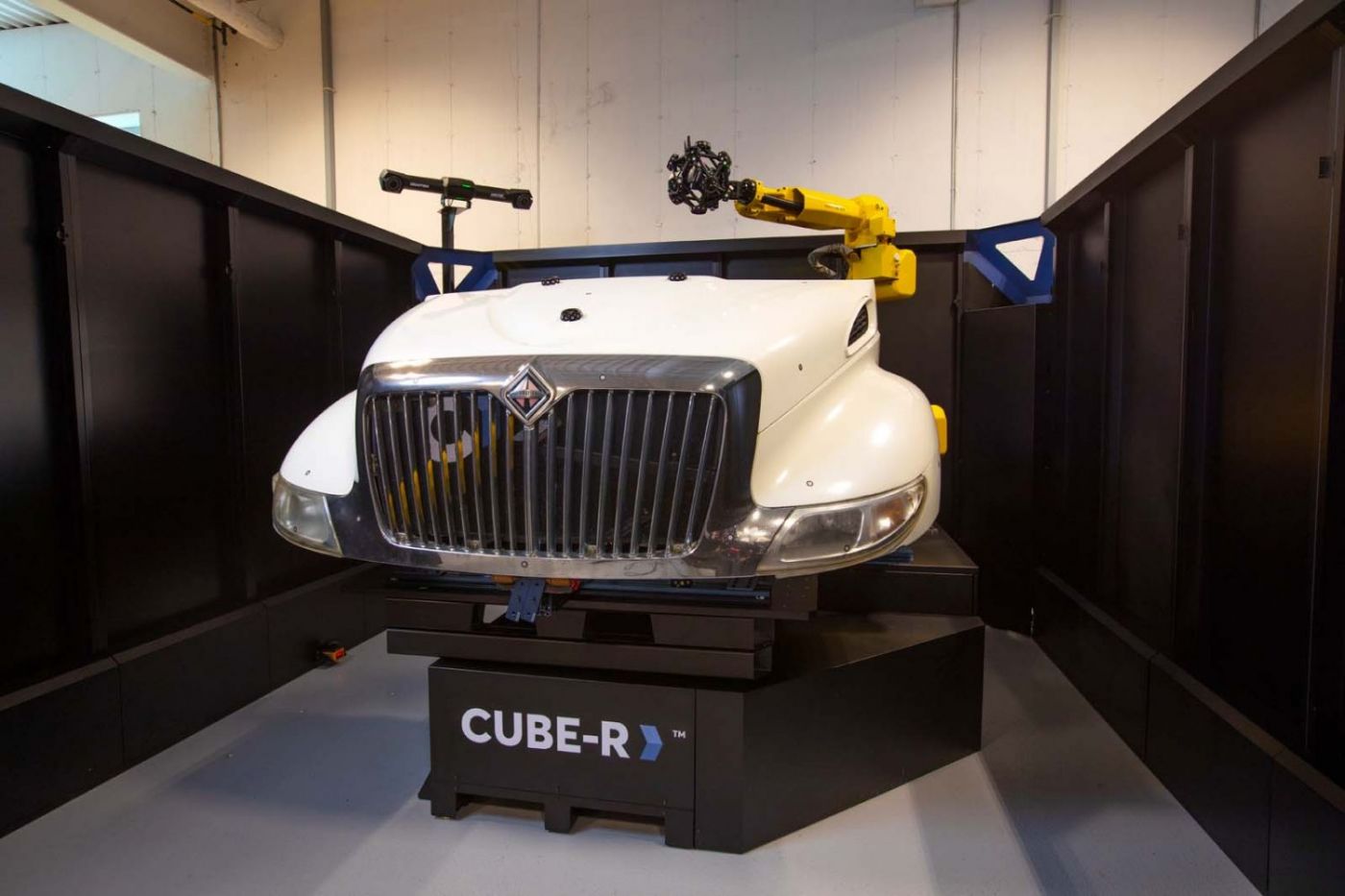

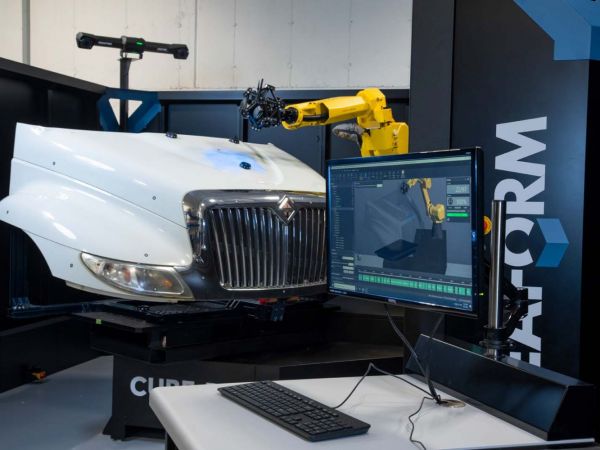

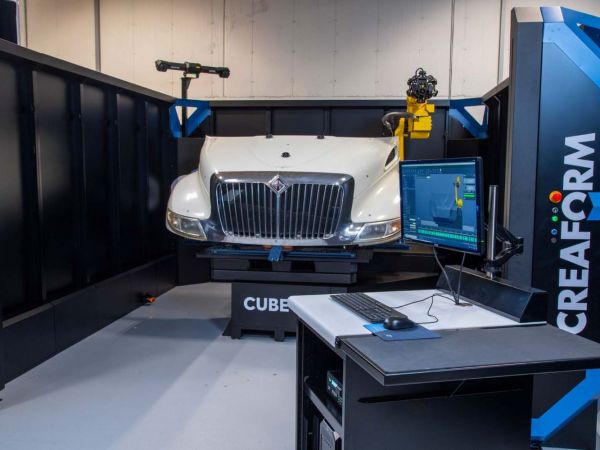

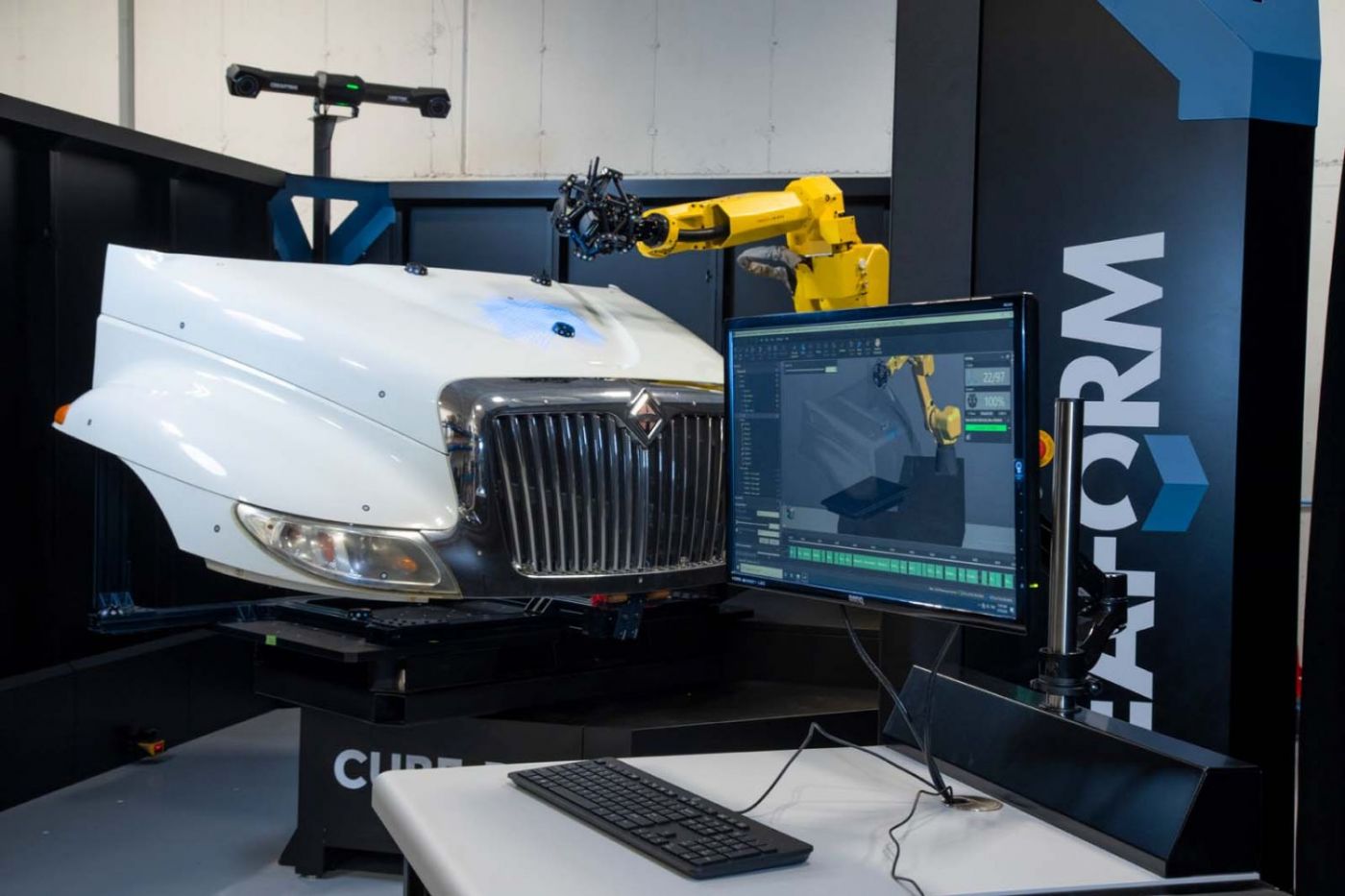

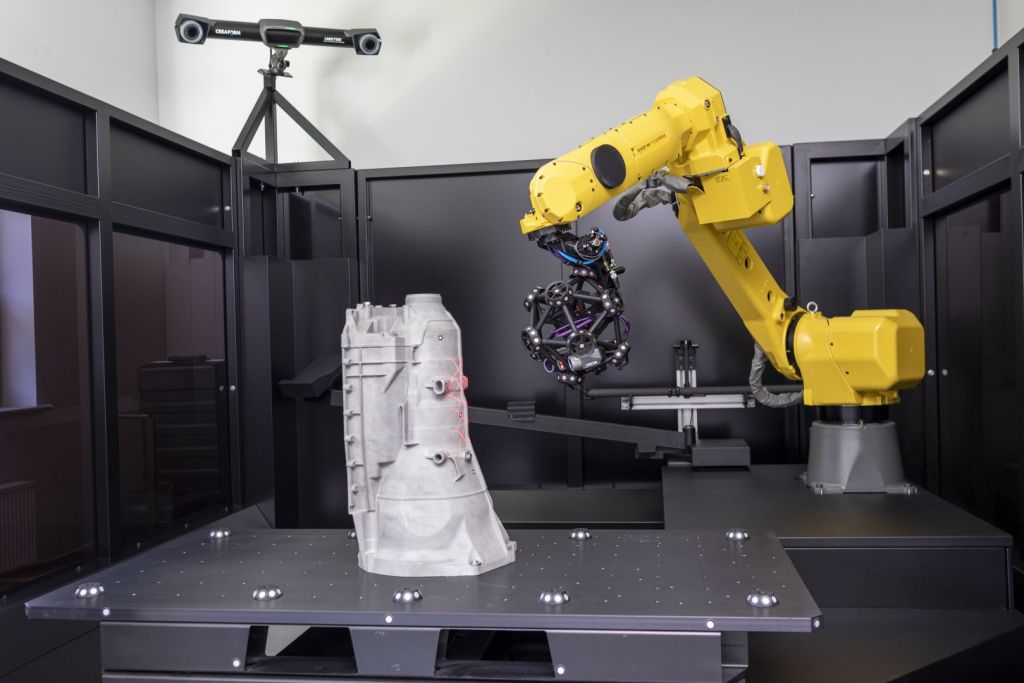

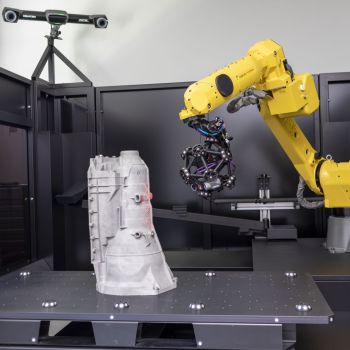

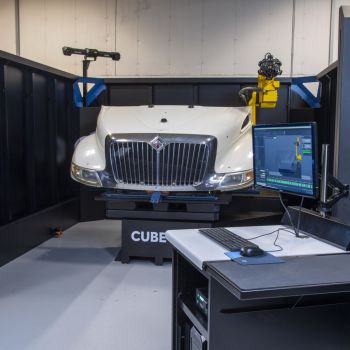

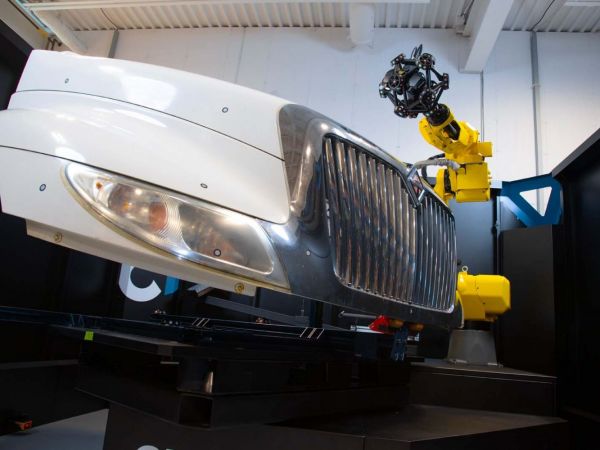

CUBE-R – zautomatyzowany system skanowania 3D do kontroli jakości

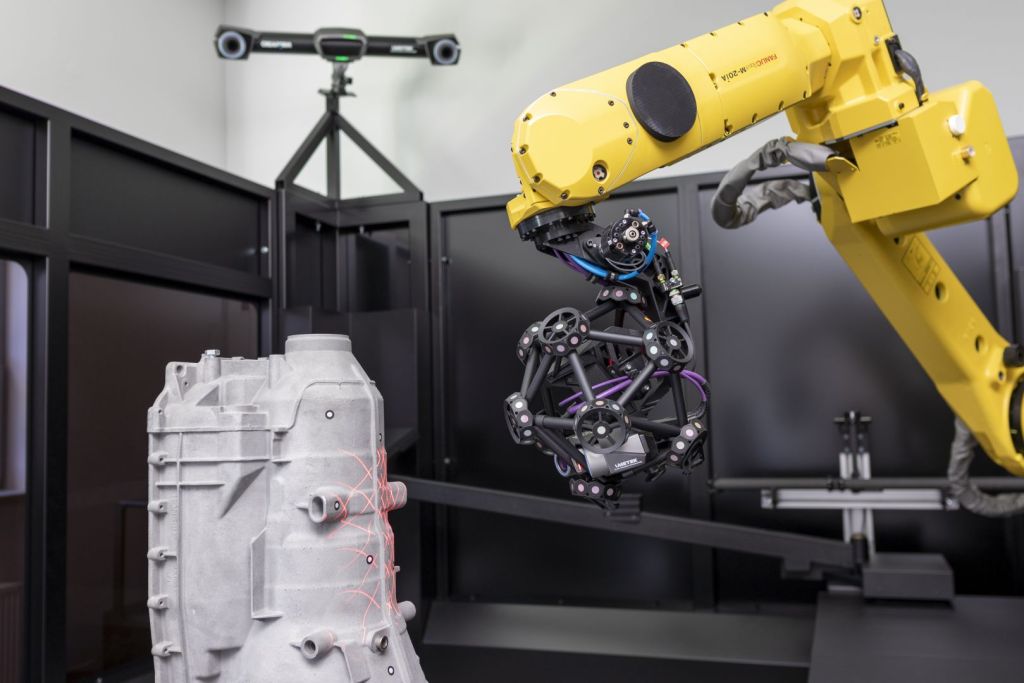

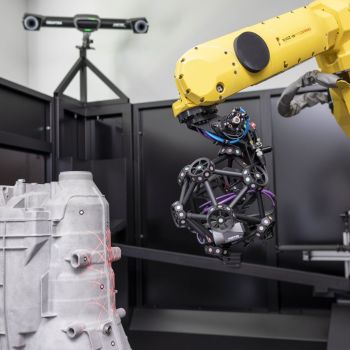

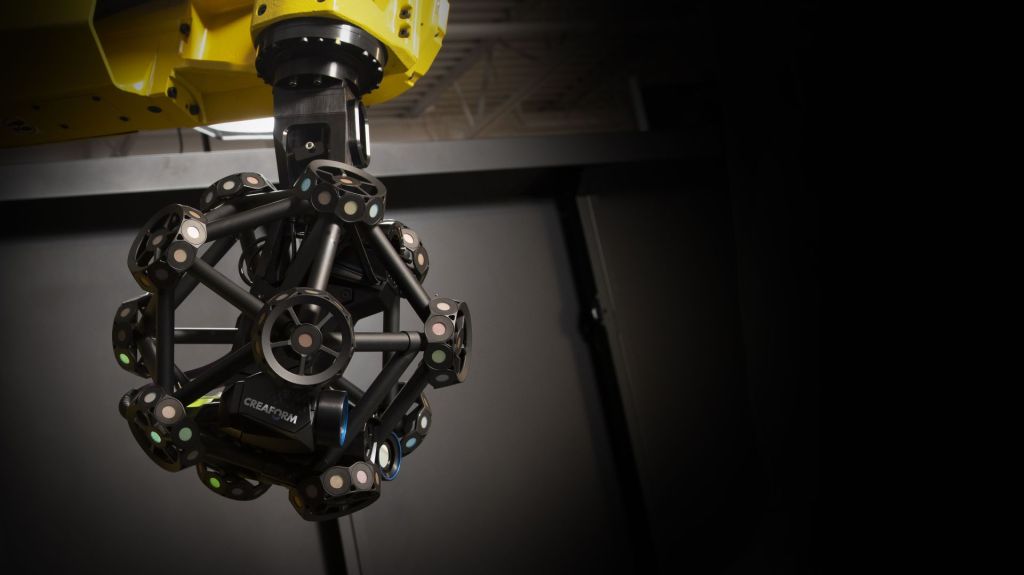

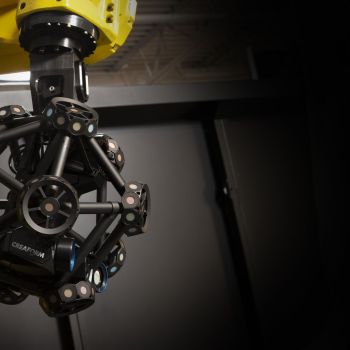

CUBE-R to kompletne, wysokowydajne rozwiązanie do w pełni automatycznej kontroli jakości 3D w środowisku produkcyjnym. System łączy niezawodność i precyzję skanera MetraSCAN R-Series z elastycznością zrobotyzowanego stanowiska, zapewniając błyskawiczną akwizycję danych bez przerywania pracy linii.

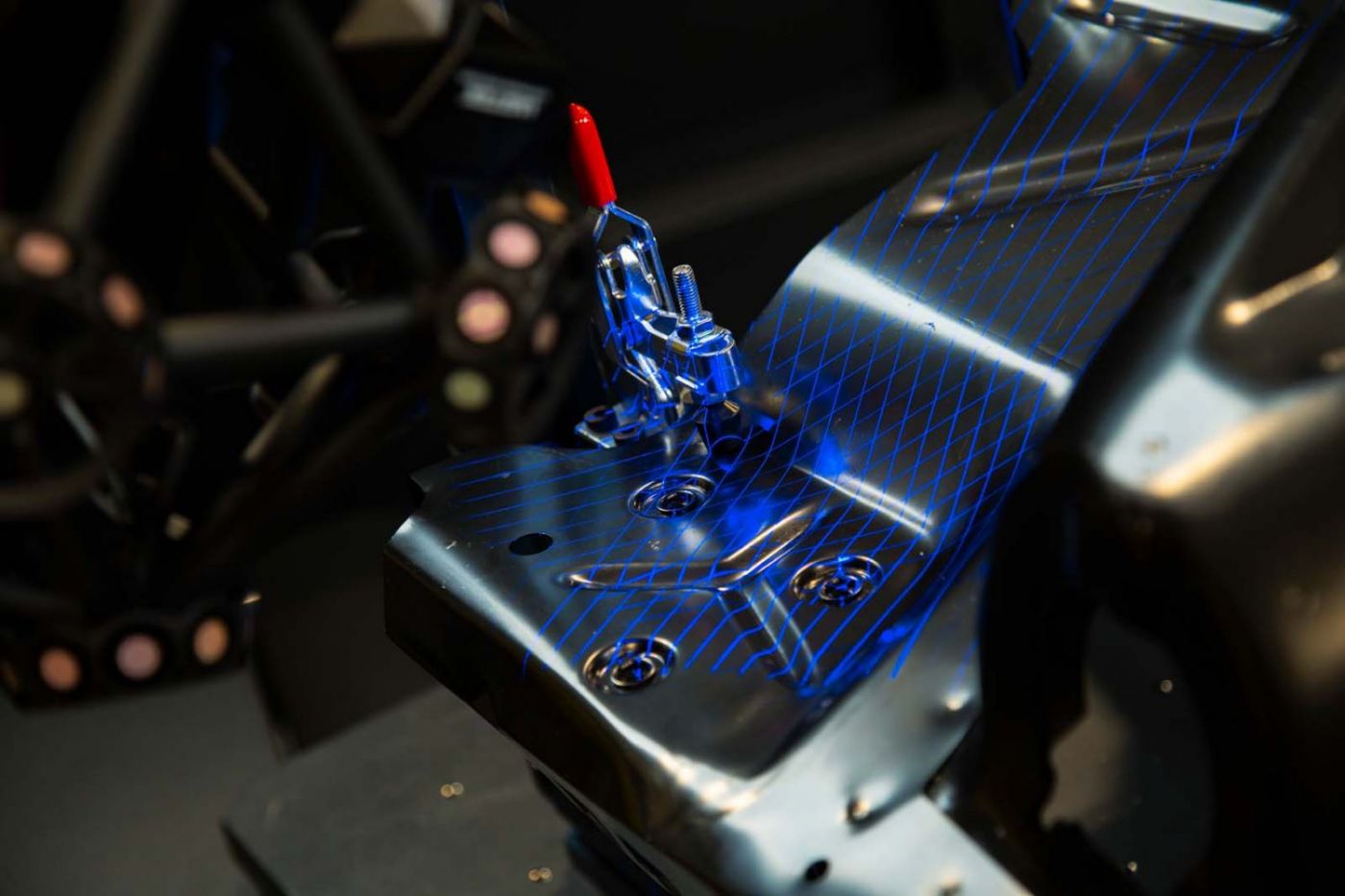

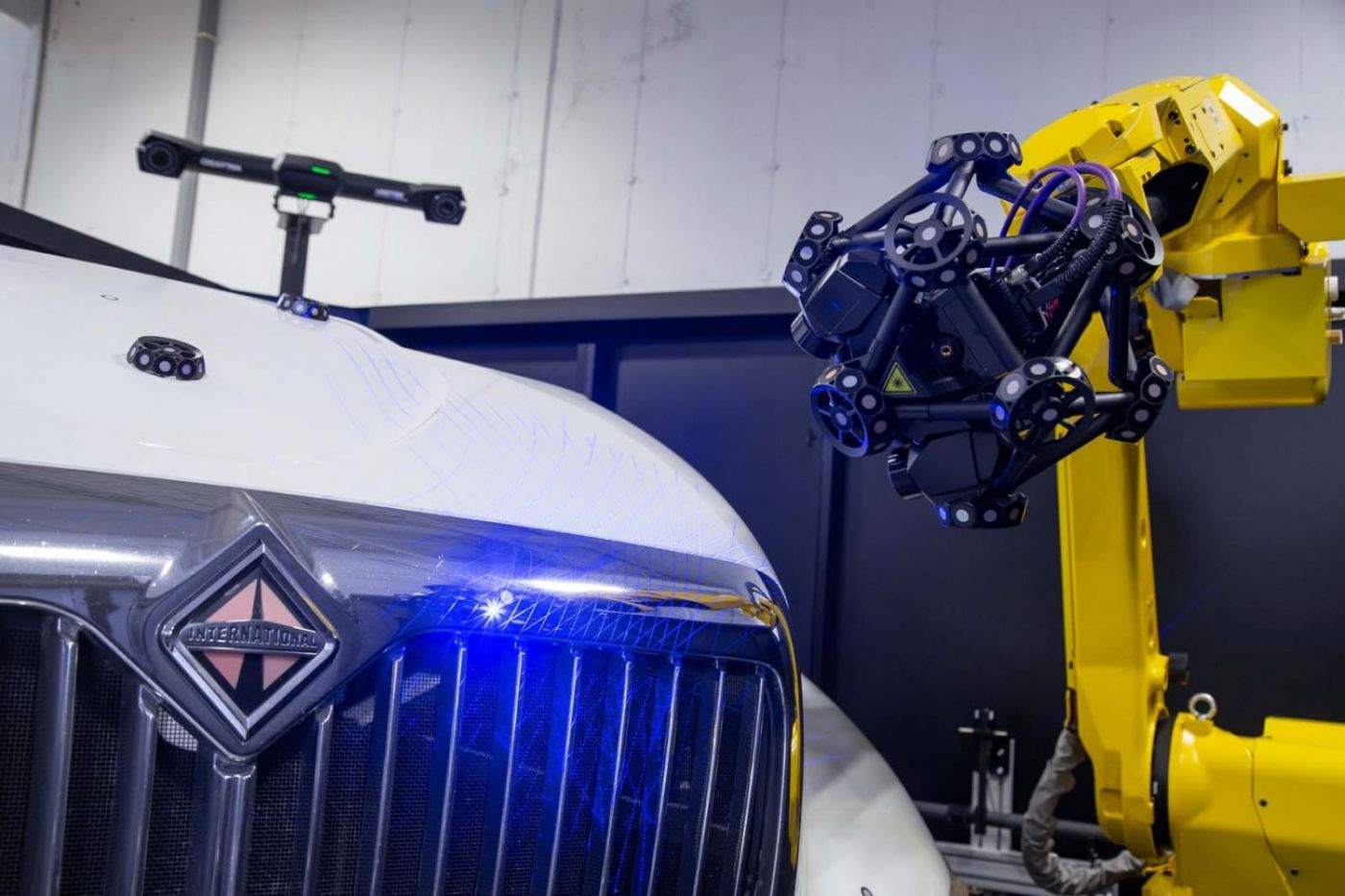

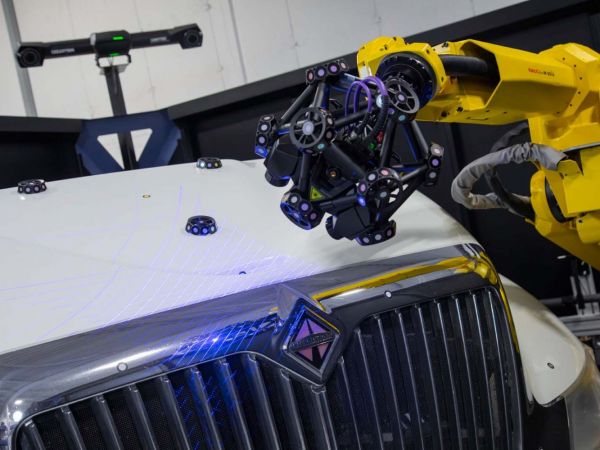

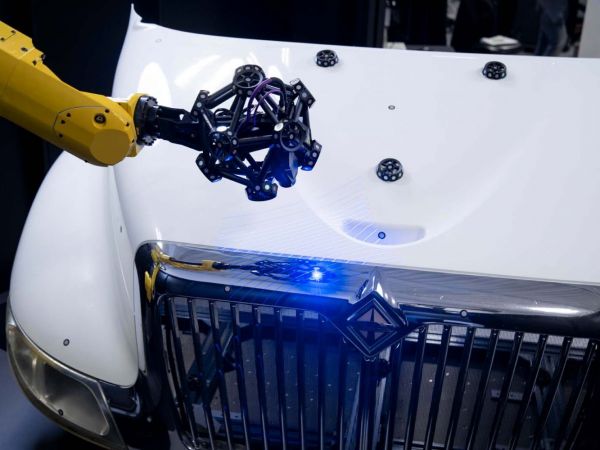

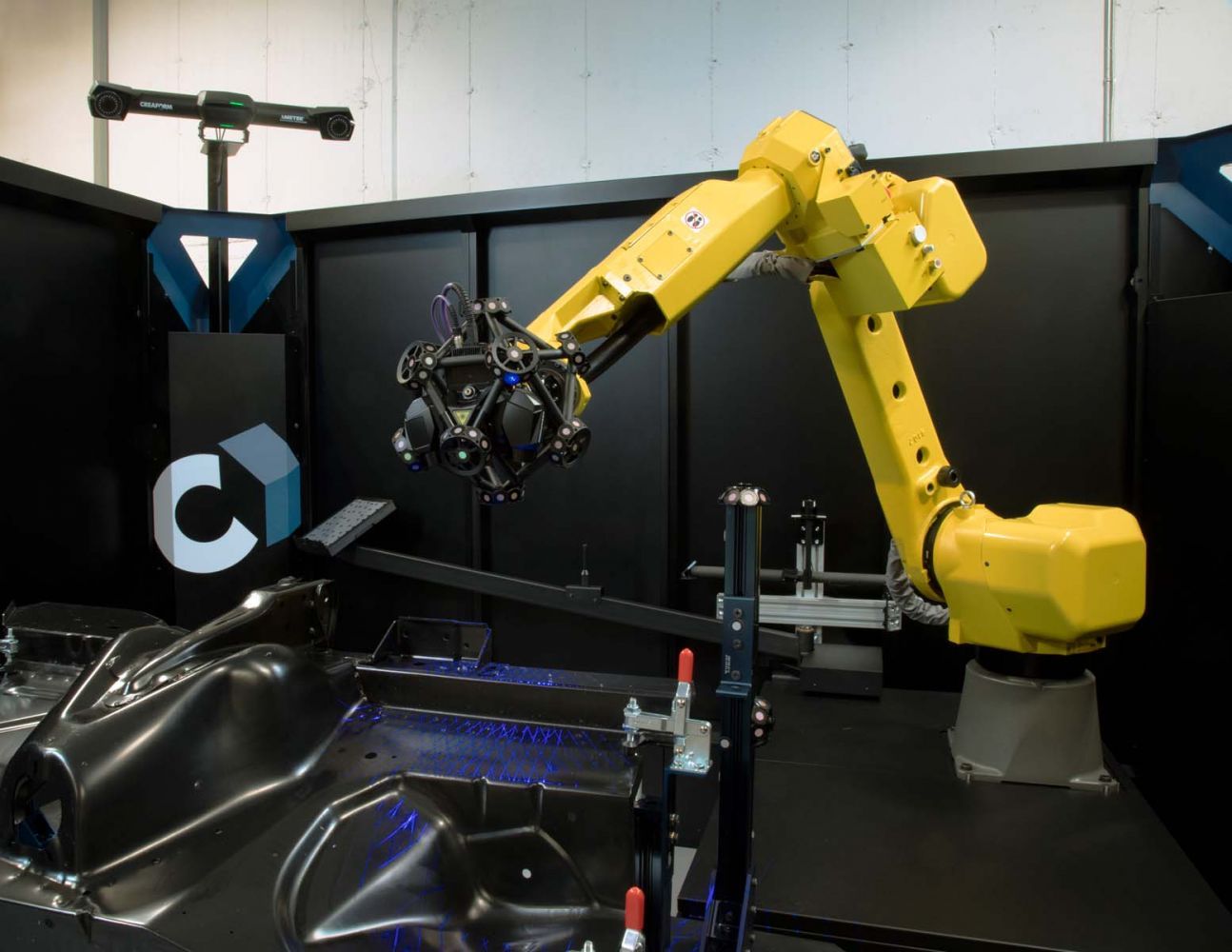

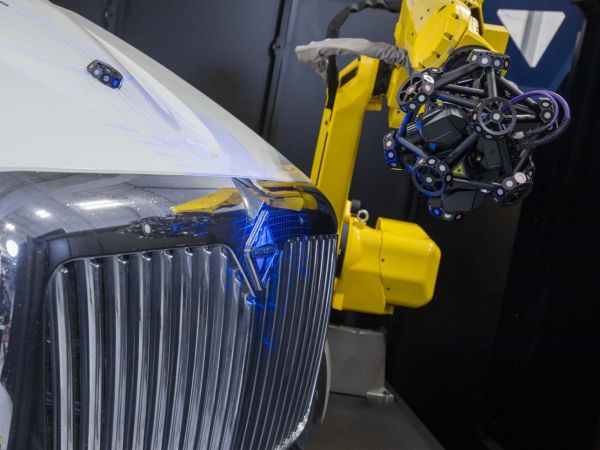

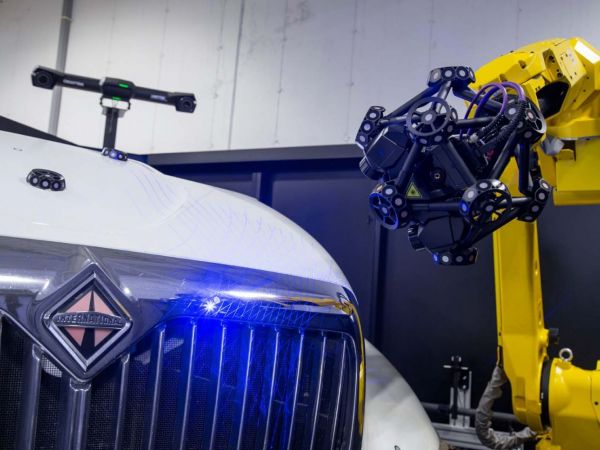

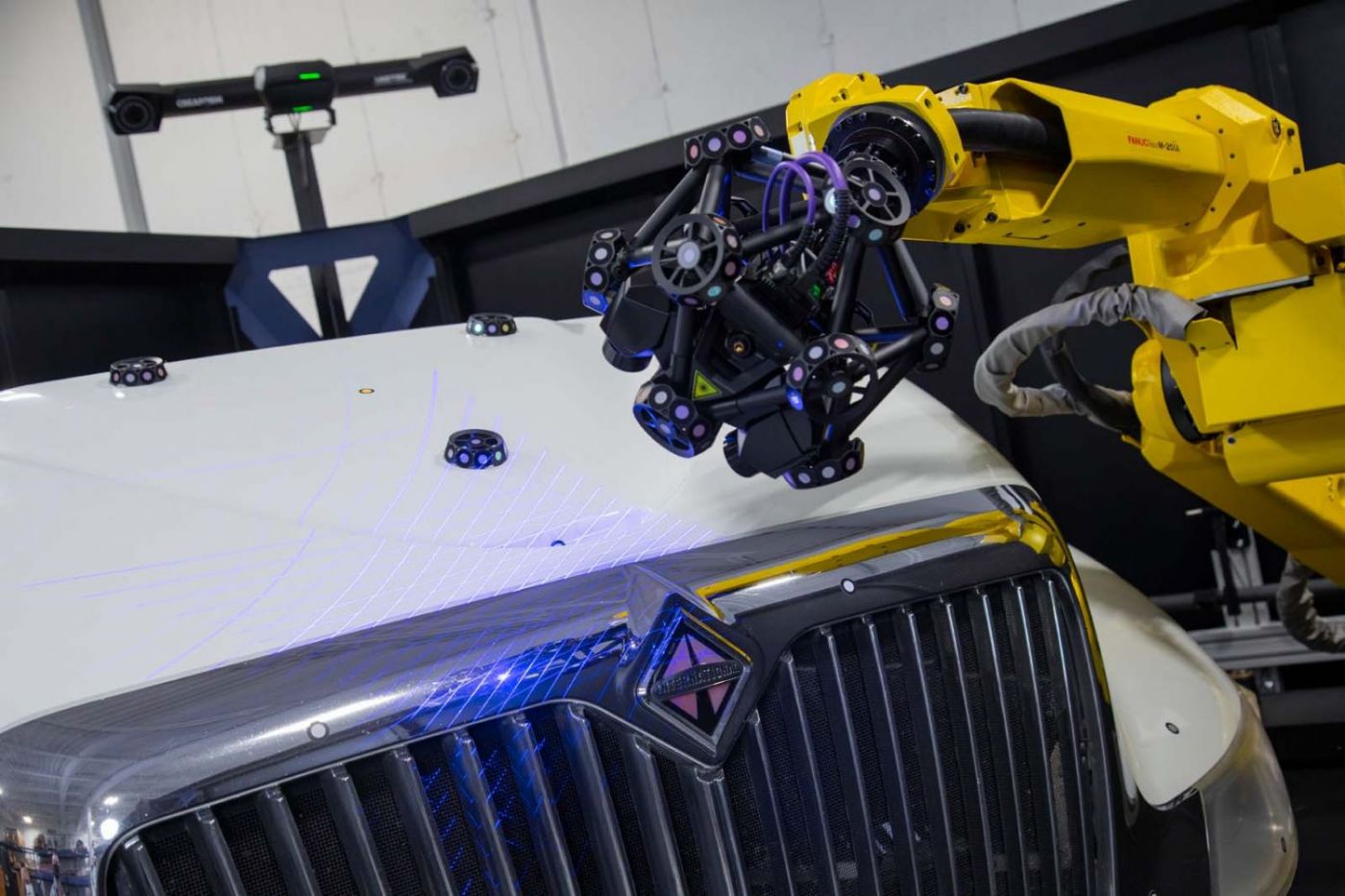

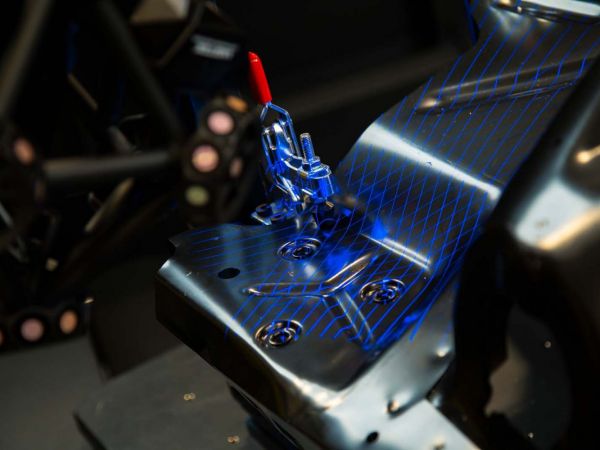

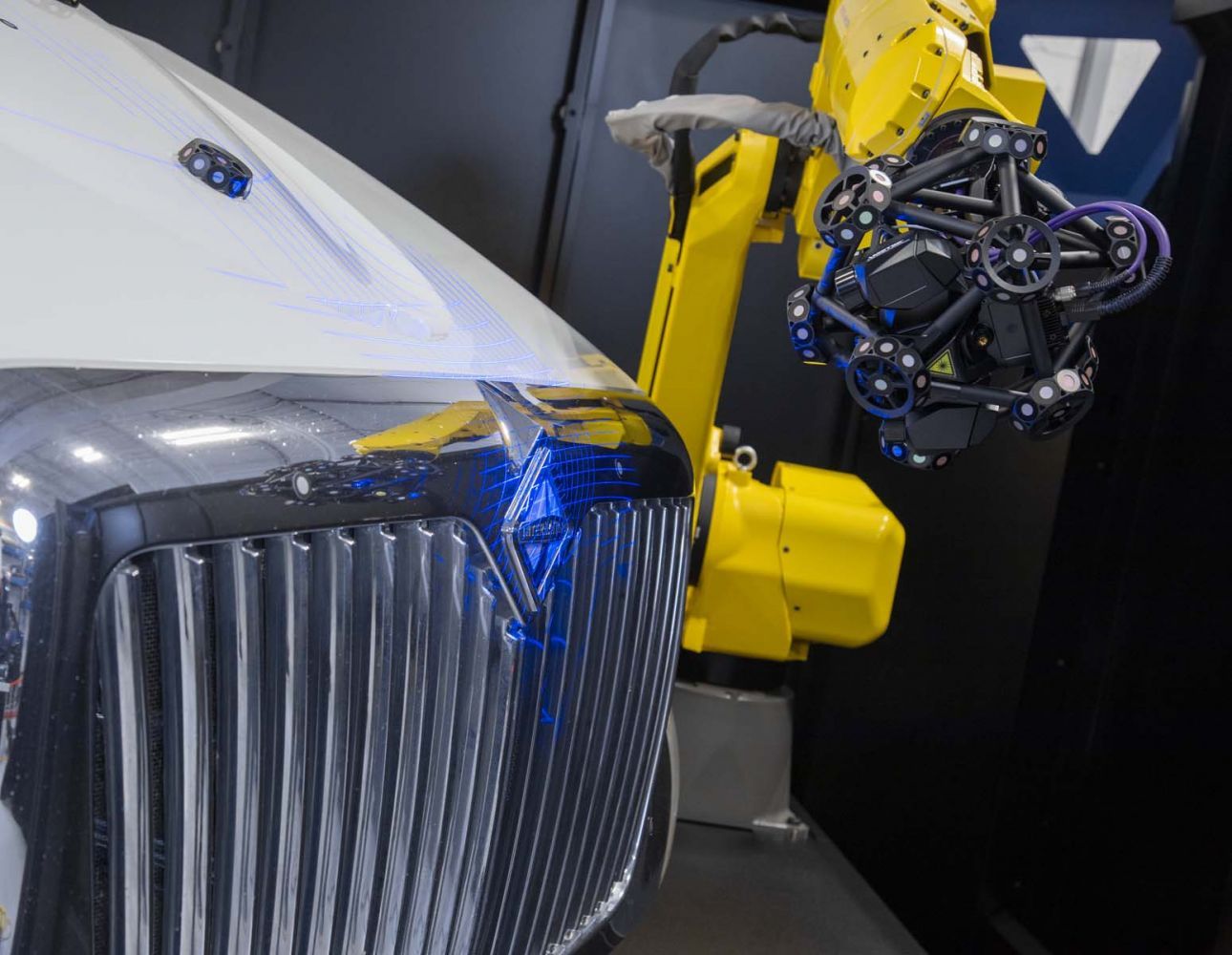

Dzięki zastosowaniu technologii niebieskiego lasera, superszybkich kamer oraz nowego projektora laserowego, CUBE-R radzi sobie z powierzchniami trudnymi do zeskanowania w tradycyjnych systemach opartych na świetle strukturalnym. Umożliwia precyzyjne skanowanie krawędzi, otworów, cienkich blach oraz elementów odbijających światło – z prędkością do 2 milionów punktów na sekundę.

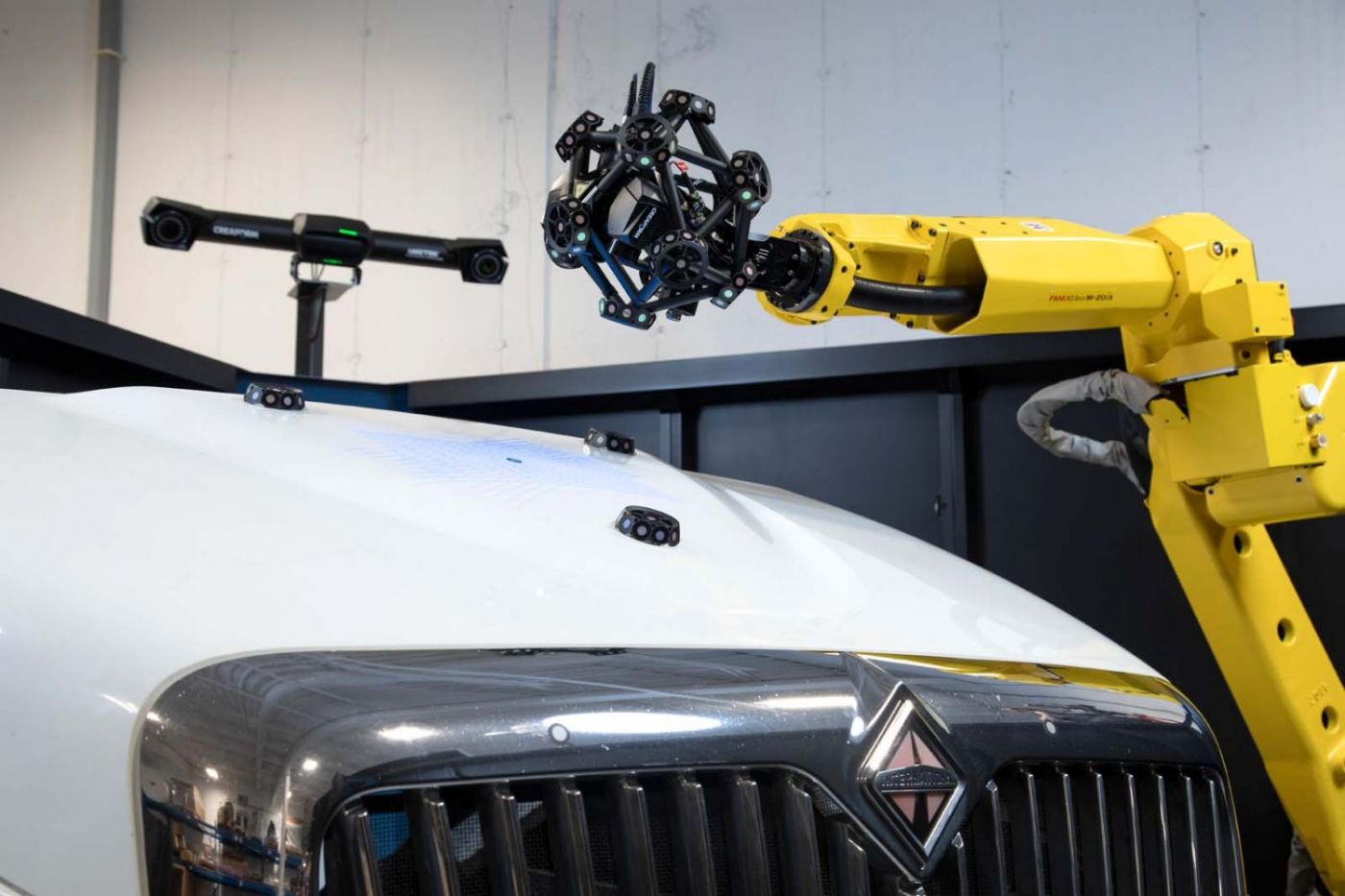

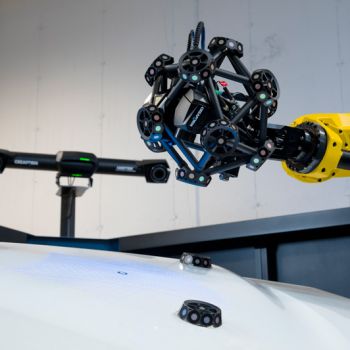

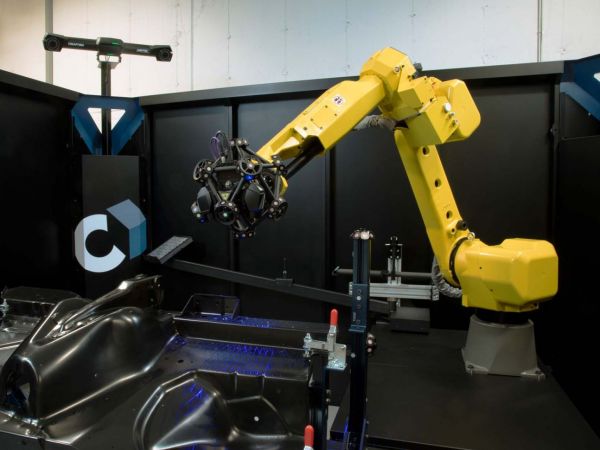

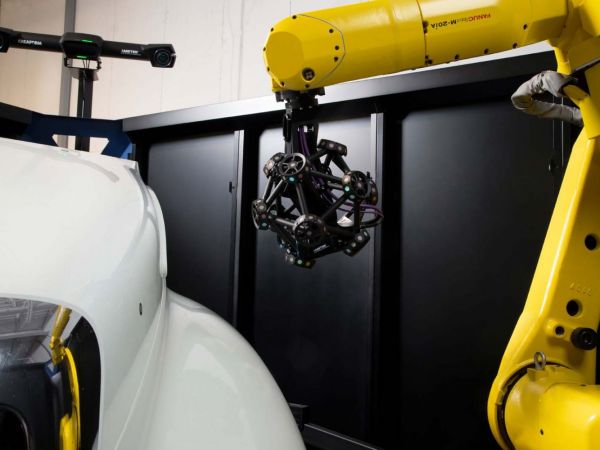

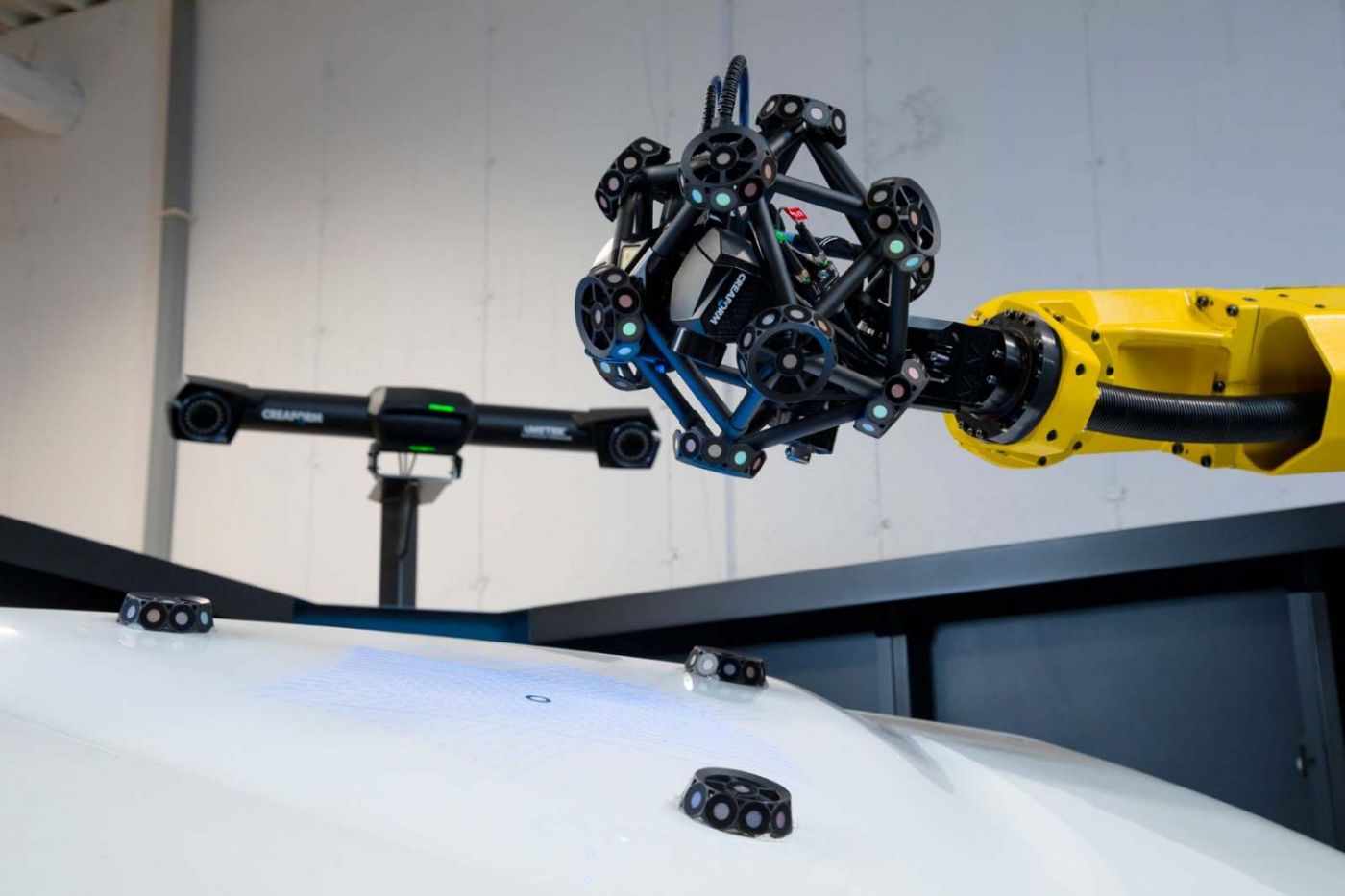

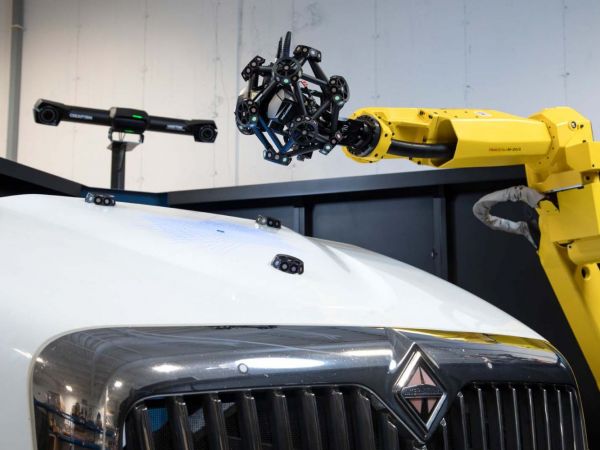

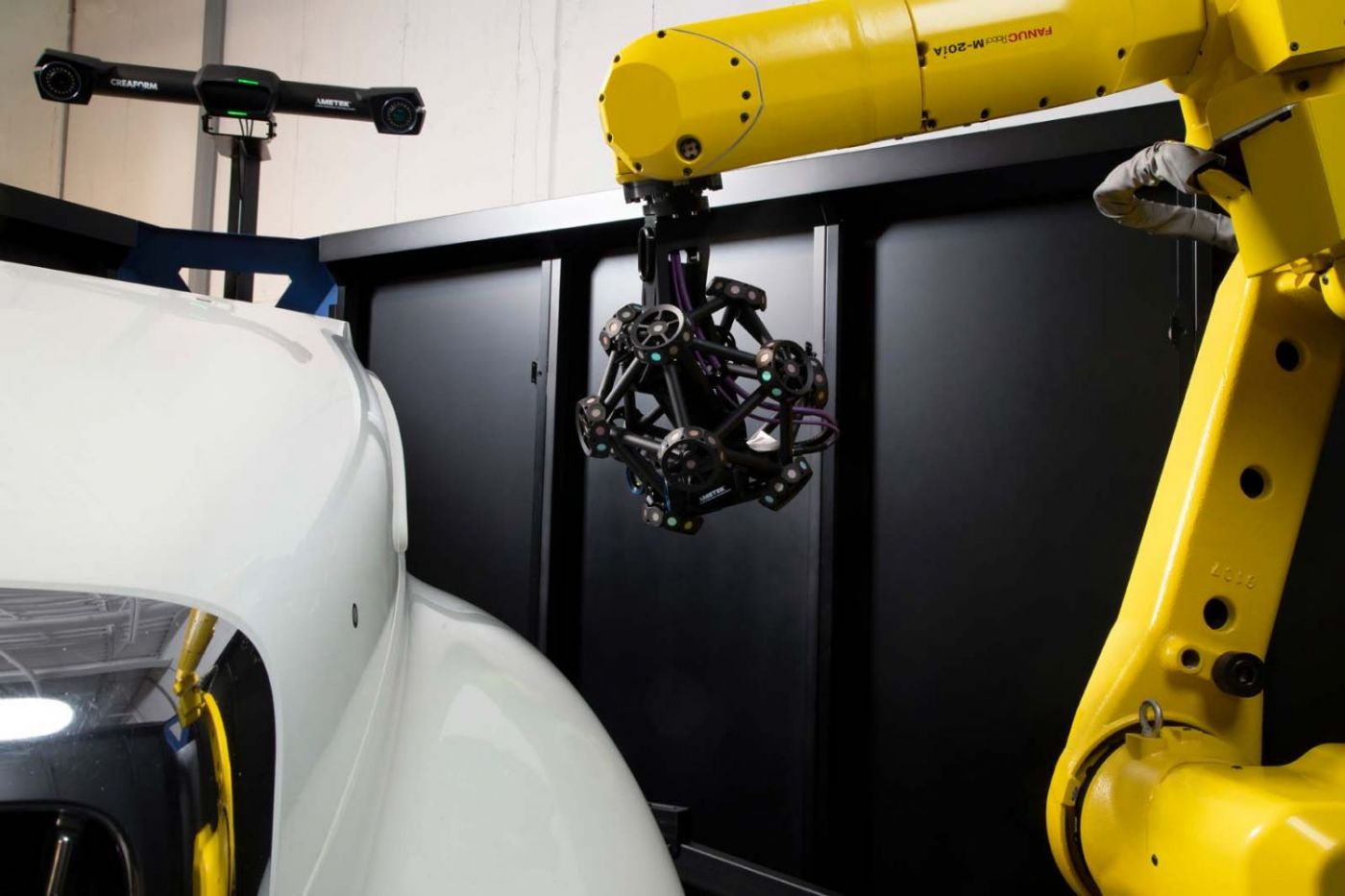

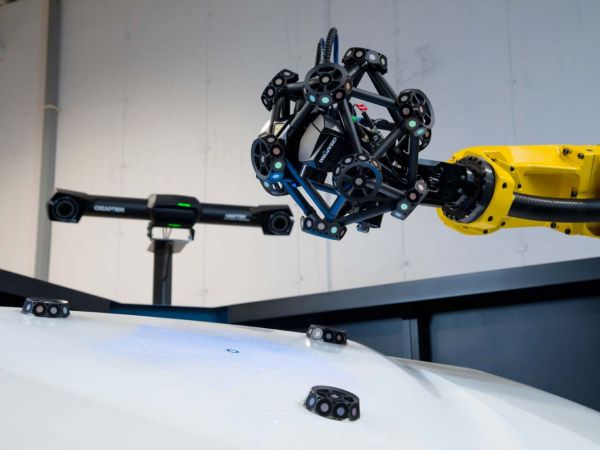

System wykorzystuje optyczny tracker C-Track z wbudowaną fotogrametrią i kamerami wysokiej częstotliwości, dzięki czemu skanowanie jest odporne na drgania, zmienne oświetlenie i ruch. Zarówno skaner, jak i element mierzony mogą się przemieszczać bez wpływu na jakość pomiaru – nawet w warunkach produkcyjnych 24/7.

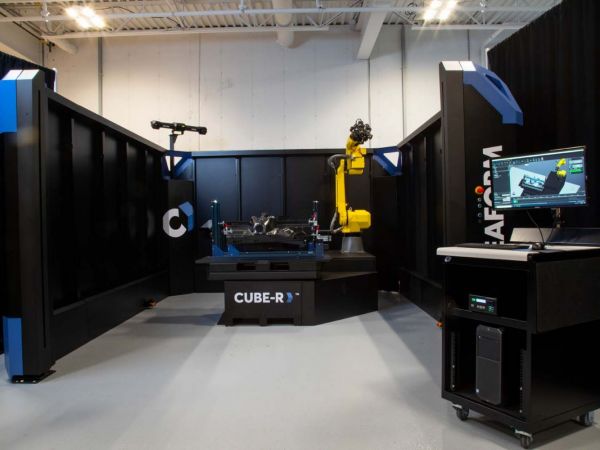

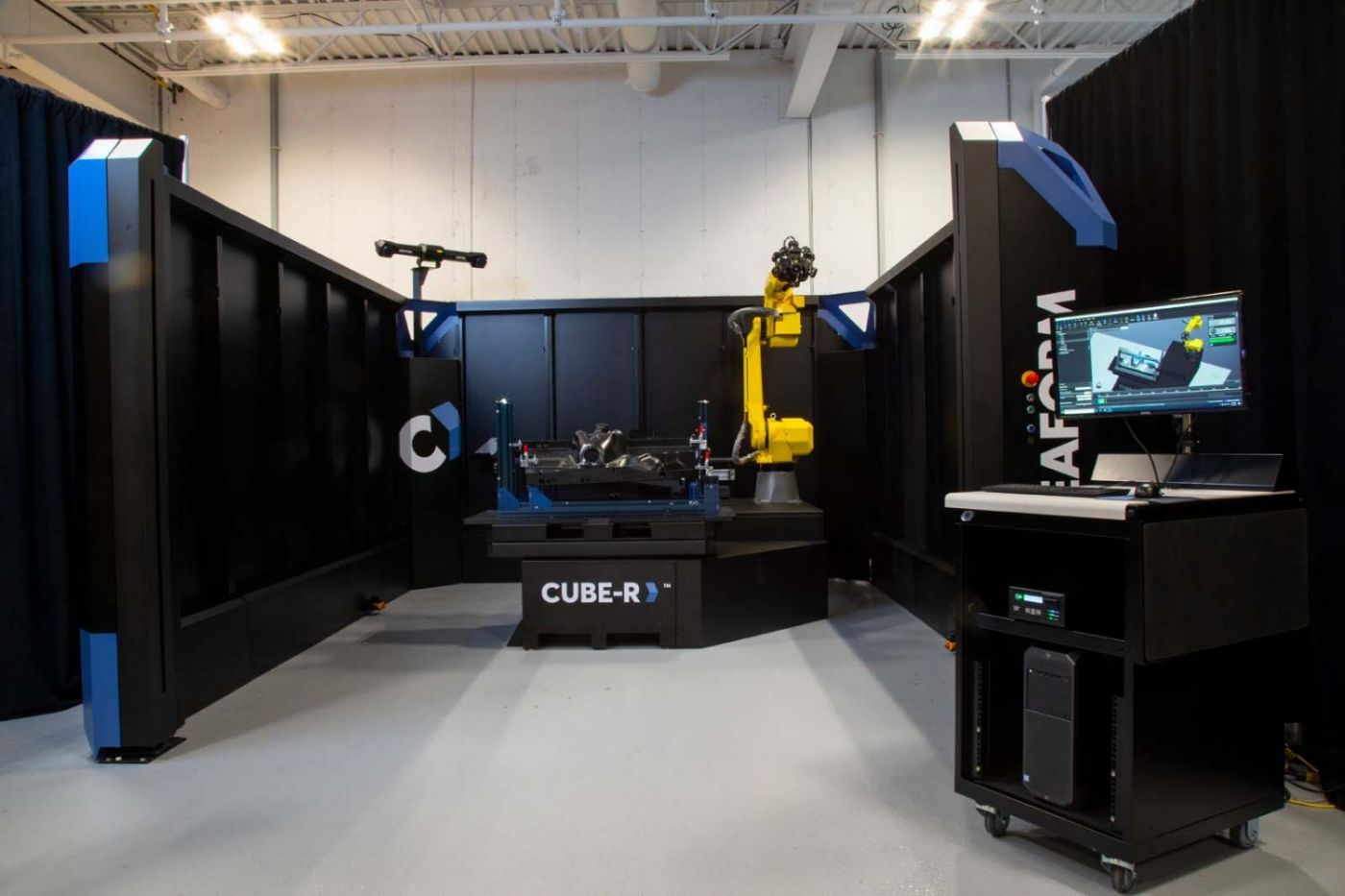

CUBE-R dostępny jest w aż 16 konfiguracjach, z możliwością doboru m.in. wygrodzeń, typów zabezpieczeń i nośności stołów obrotowych – dopasowanych do indywidualnych wymagań klienta.

Najważniejsze cechy systemu CUBE-R:

Automatyczne skanowanie 3D w cyklu 24/7
Niebieski laser do pracy z trudnymi powierzchniami

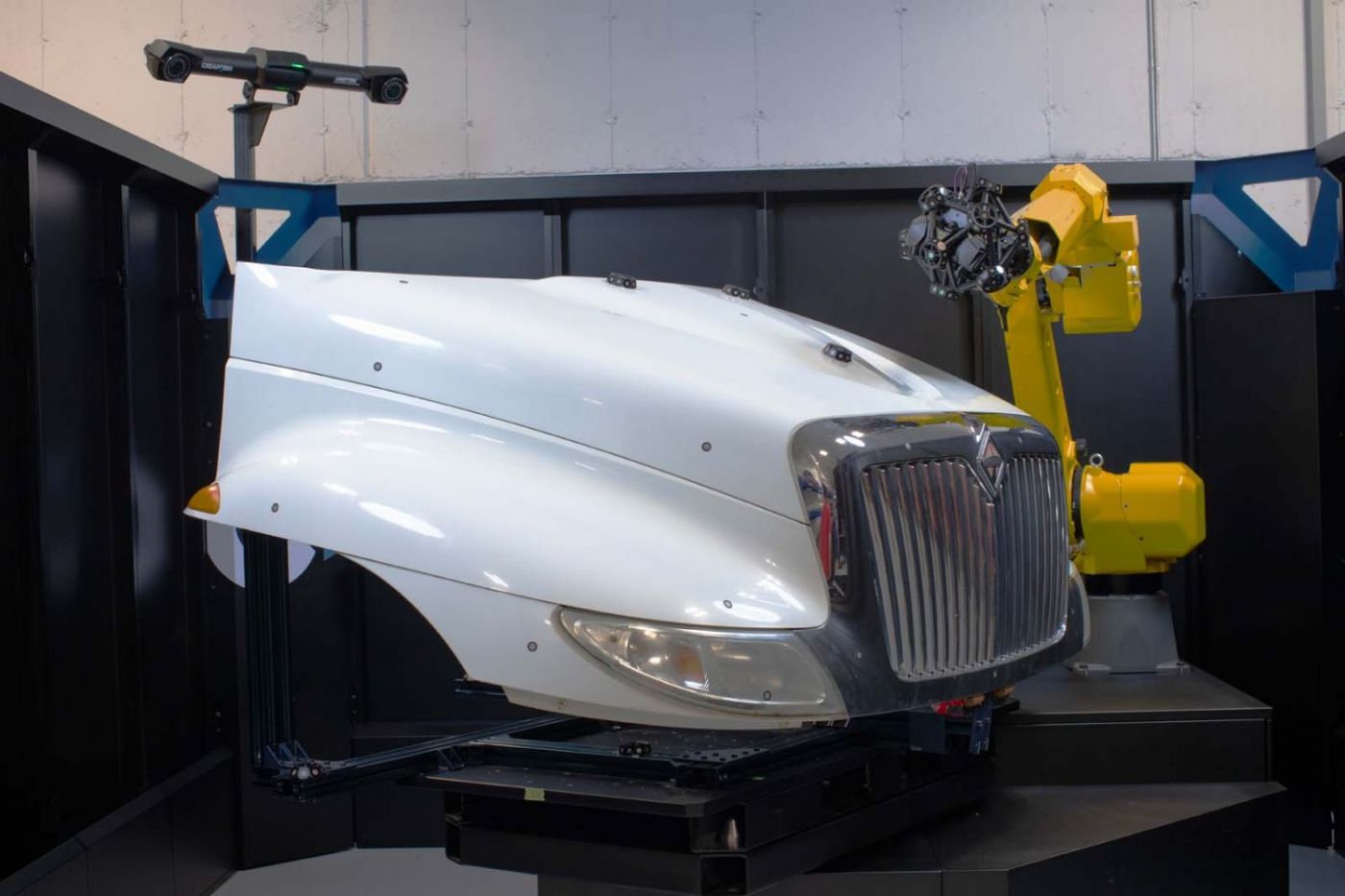

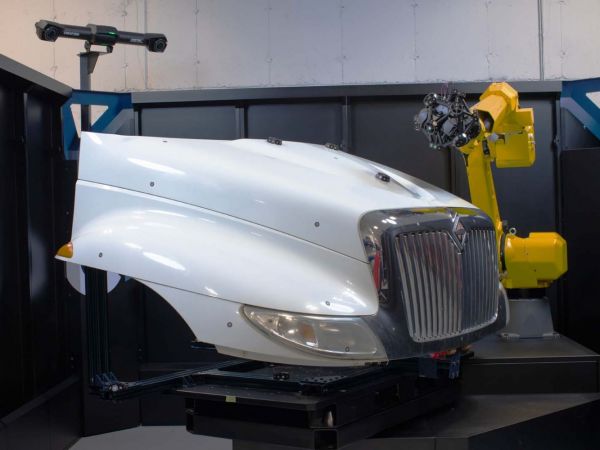

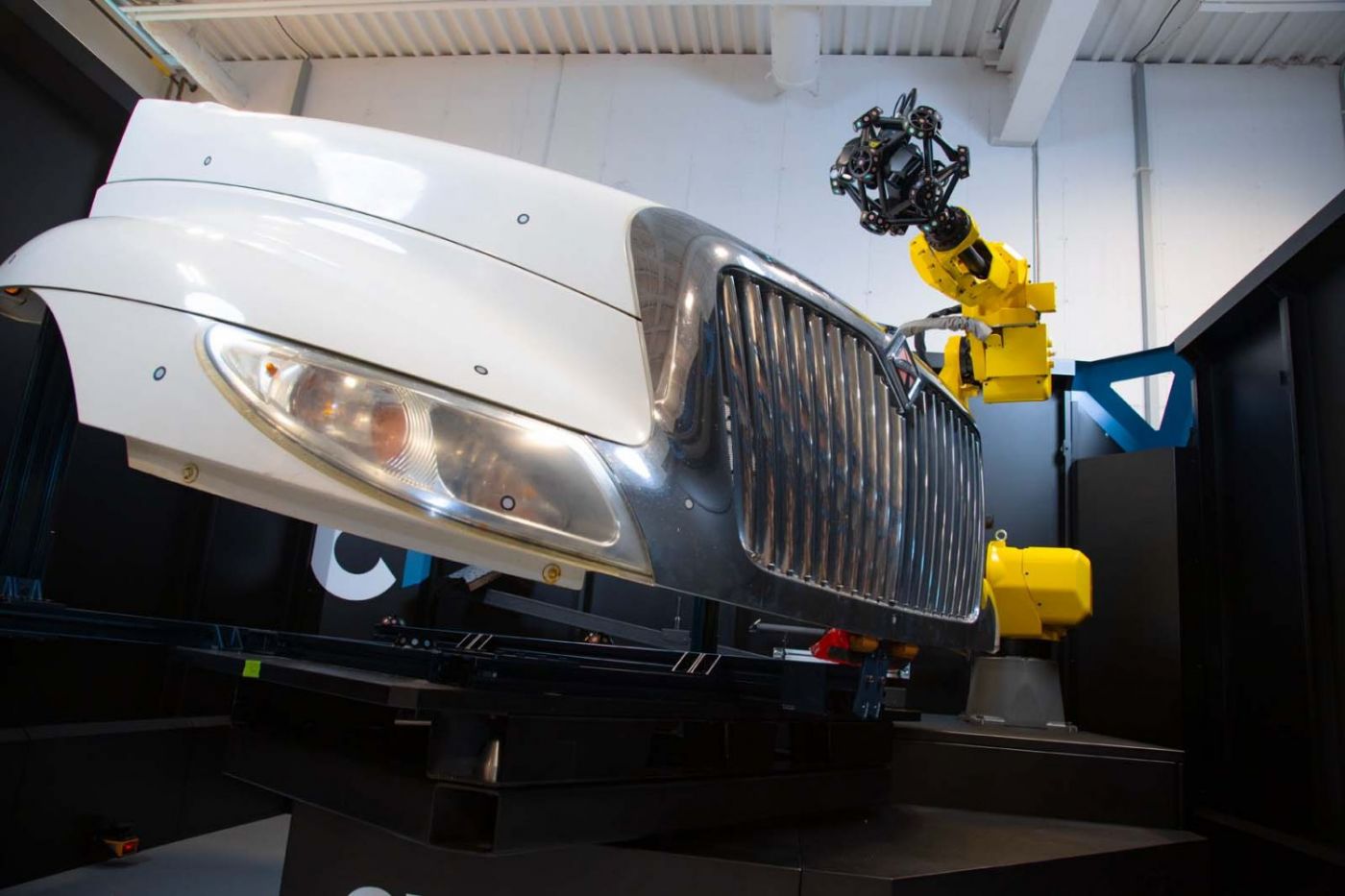

Pomiar elementów do 3 m długości i 1,5 m wysokości
Dynamiczne śledzenie położenia z systemem C-Track
Automatyczna kalibracja głowicy i optyki
Do 2 milionów punktów na sekundę
Eliminacja wpływu drgań i ruchu na dokładność

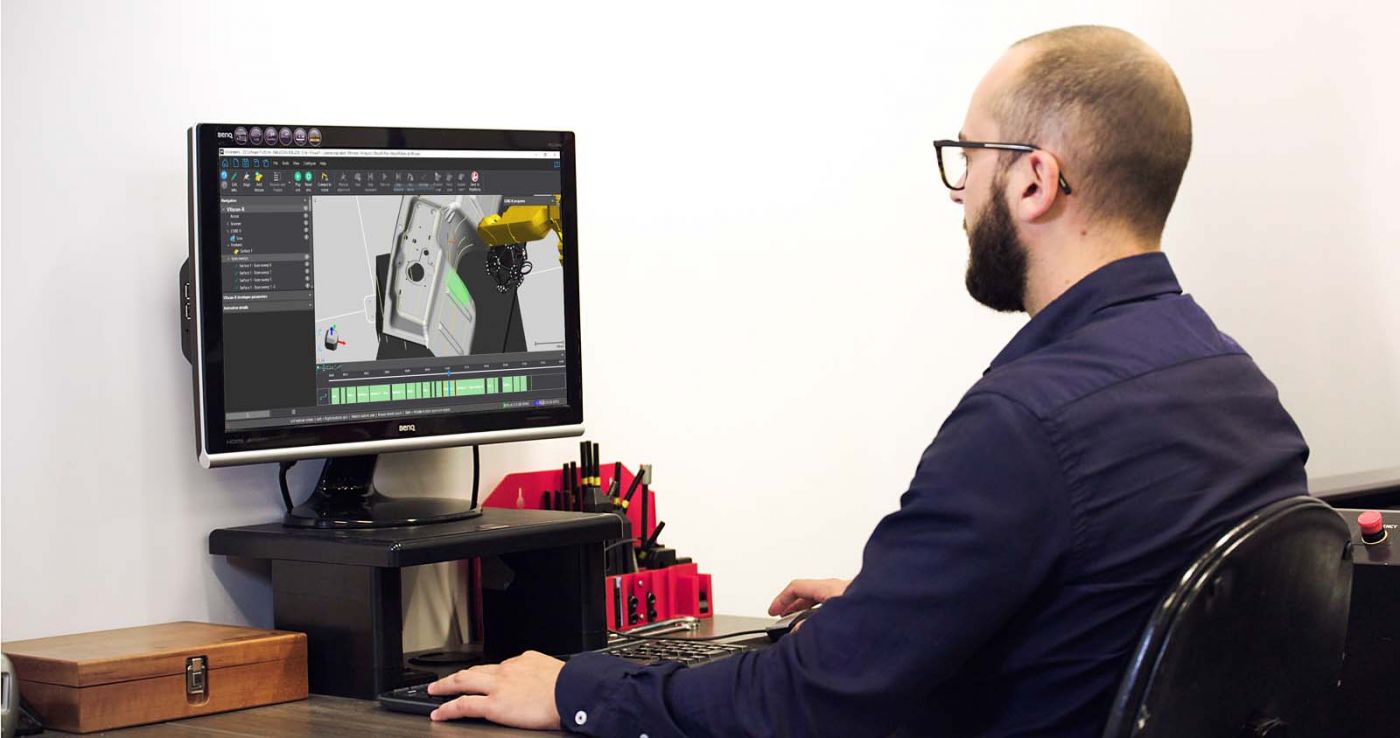

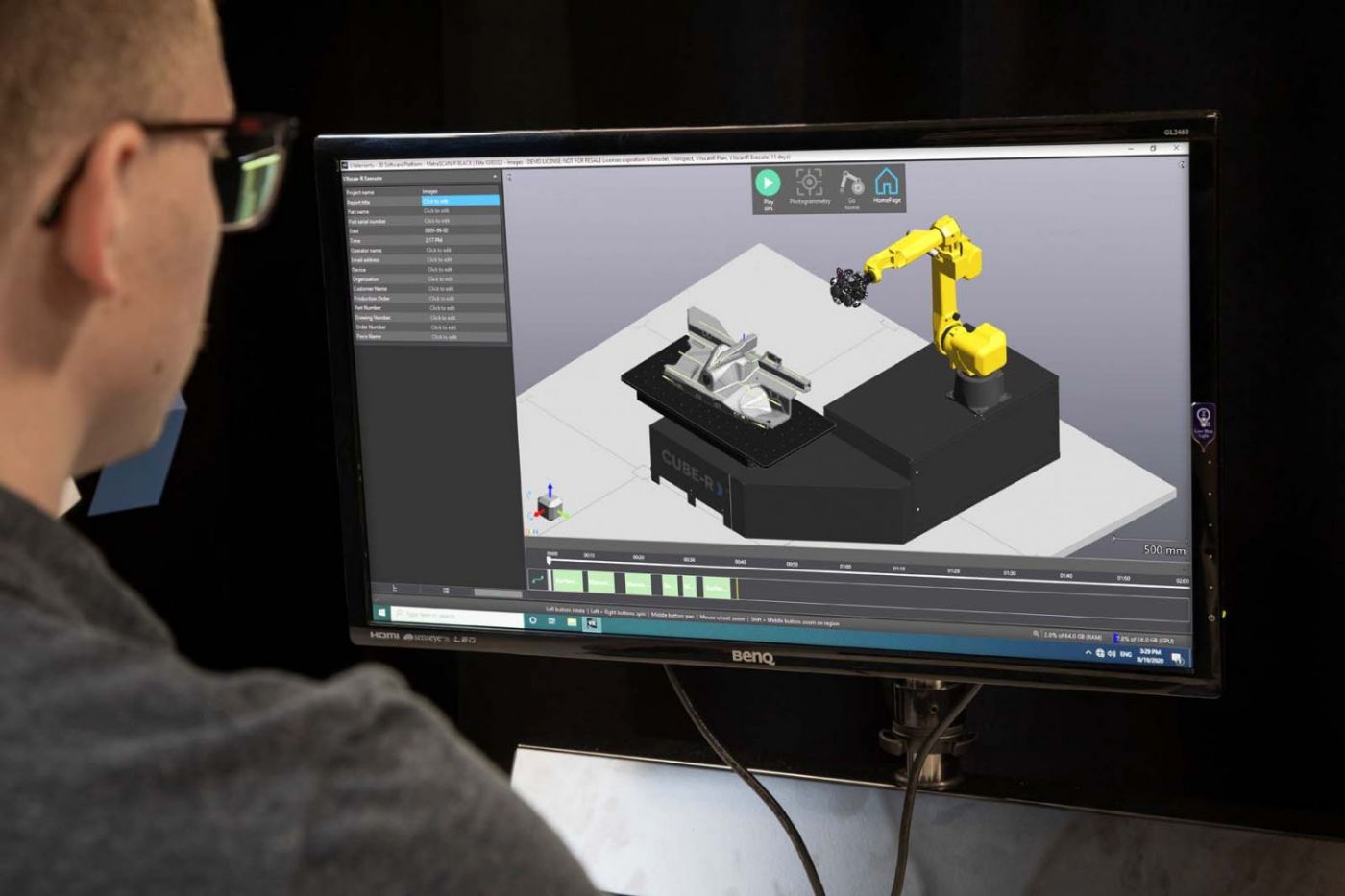

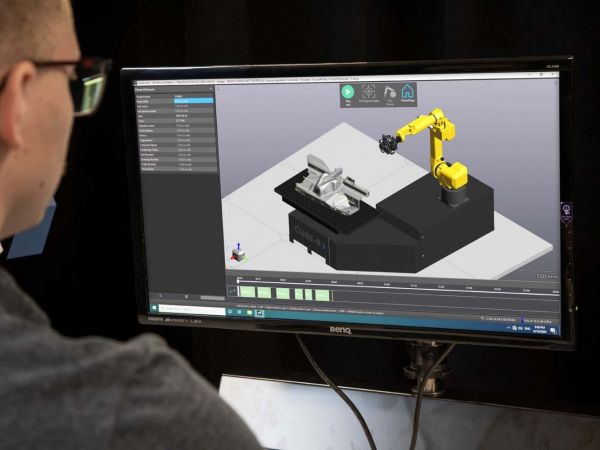

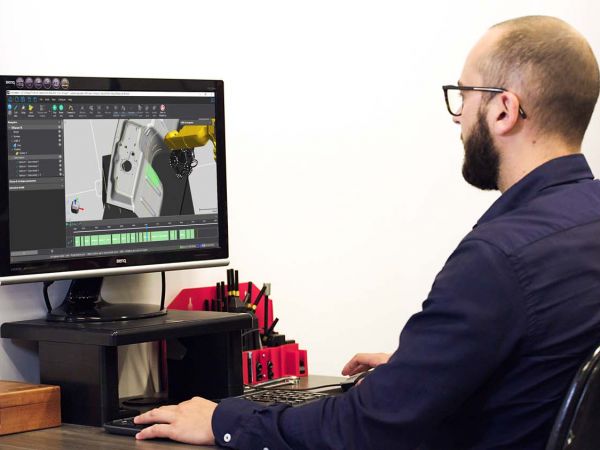

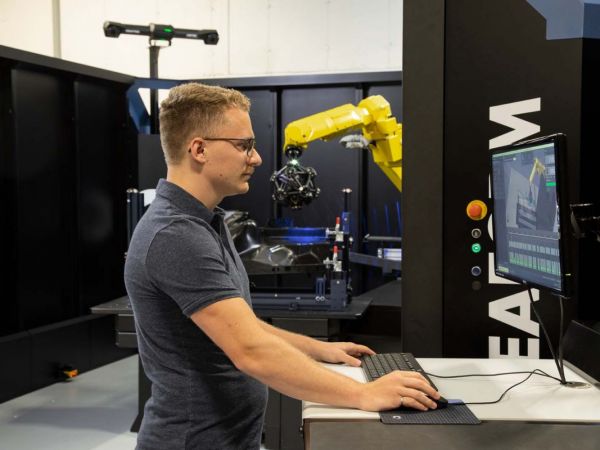

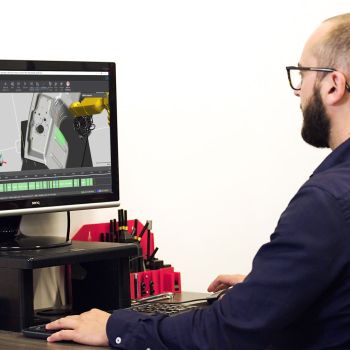

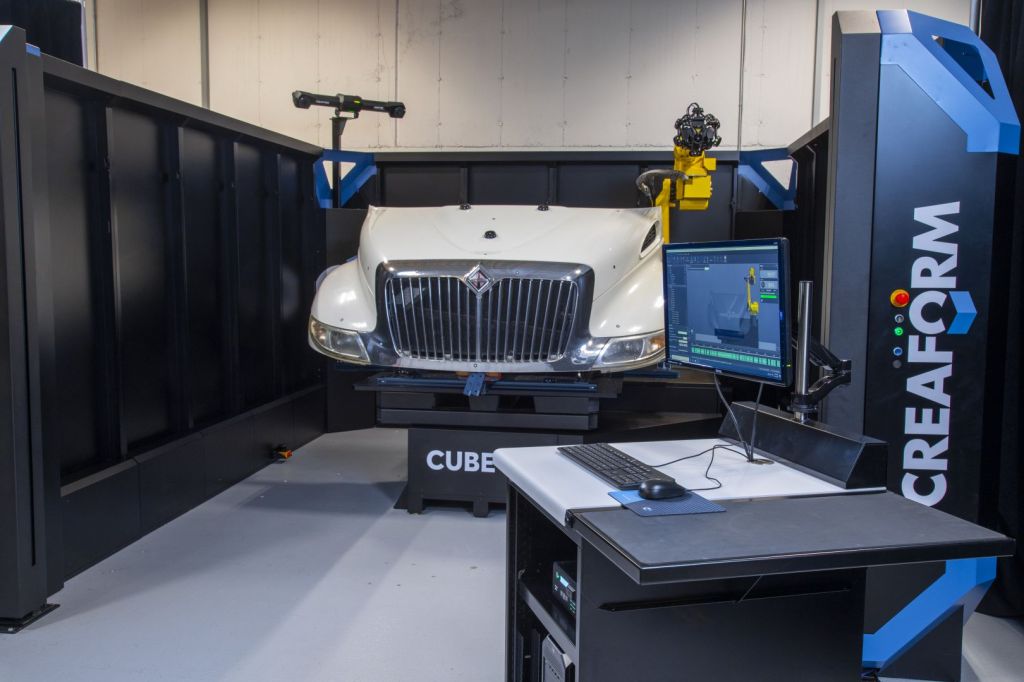

Inteligentne oprogramowanie VXscan-R:

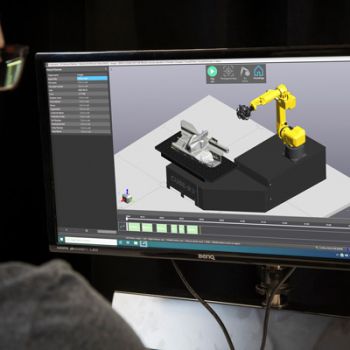

Tworzenie ścieżki robota w kilku kliknięciach
Symulacja, konfiguracja i uruchomienie skanowania bez programowania

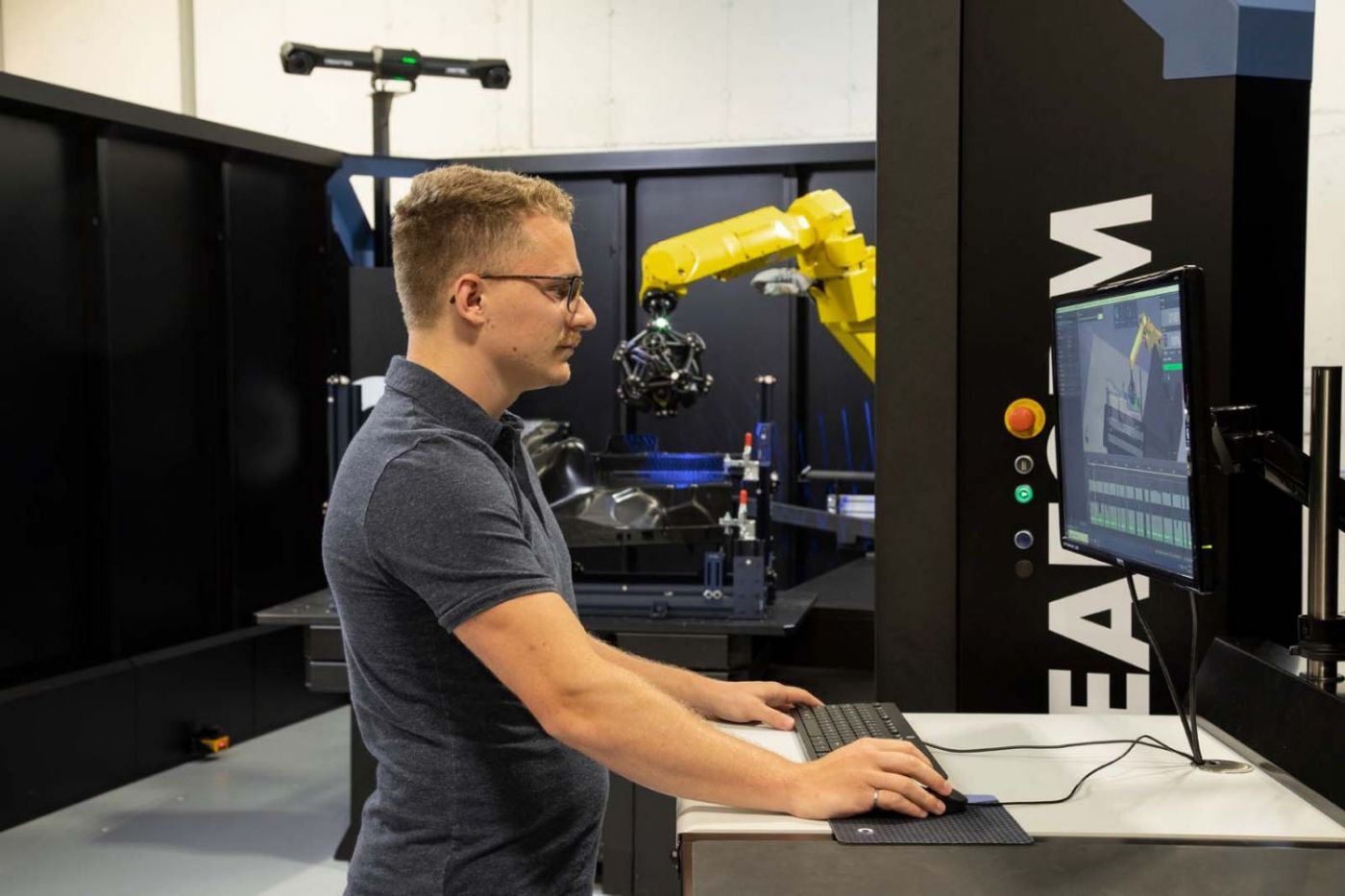

Intuicyjny interfejs użytkownika – szybkie wdrożenie operatorów
System wykrywania kolizji i zarządzanie bezpieczeństwem
Integracja z: X4 i-Robot, Geomagic Solutions, PolyWorks

Skorzystaj z usługi

Skanowanie 3D

Ponad 15 lat doświadczenia w skanowaniu 3D
Niespotykana nigdzie indziej mobilność urządzeń pomiarowych
Pomiary obiektów o wymiarach od kilku milimetrów do kilkunastu metrów

Dowiedz się więcej

Profesjonalne skanowanie 3D

Zobacz ofertę usługową

Zapytaj o produkt

Cechy produktu

zautomatyzowany-optyczny-system-skanujacy-CUBE-R

Ekspresowe skanowanie

Najszybszy automatyczny system pomiarowy na świecie – maksymalna wydajność w minimalnym czasie.

Dane na żywo

Wizualizacja danych w czasie rzeczywistym pozwala na natychmiastową kontrolę procesu.

Niezawodna dokładność w produkcji

Stabilna precyzja nawet w trudnych warunkach przemysłowych – odporność na drgania i zmienne oświetlenie.

Bez przygotowania powierzchni

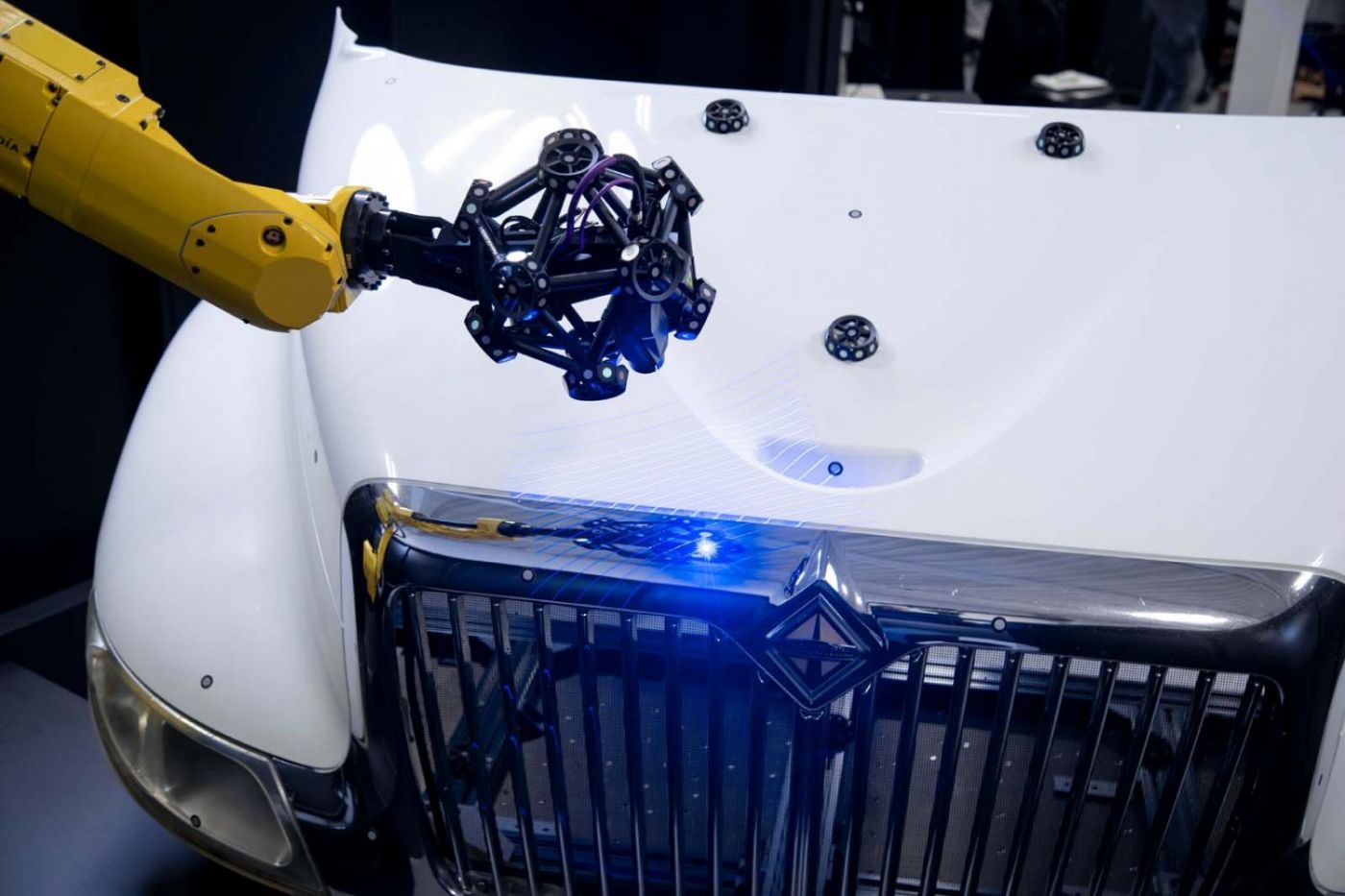

Skanowanie powierzchni refleksyjnych bez konieczności ich matowienia czy obróbki wstępnej.

Swoboda pracy elementów

Brak wymogu unieruchamiania – skaner i obiekt mogą poruszać się względem siebie.

Automatyczne raportowanie wyników

Tworzenie raportów pomiarowych natychmiast po zakończeniu inspekcji – bez udziału operatora.

Pokaż więcej

Dlaczego warto

Prezentacja u klienta

Usługa pomiarowa

Serwis gwarancyjny i pogwarancyjny

Profesjonalne doradztwo

Szkolenie produktowe

Szybkie ofertowanie

Oprogramowanie w języku polskim

Dedykowane oprogramowanie

Usługa wzorcowania

Prezentacja w ITA

Prezentacja zdalna

Baza wiedzy

Specyfikacja

Specyfikacja techniczna systemu CUBE-R

Wymiary zabudowy:

4,1x4,1x3,1 m

Maksymalne wymiary części:

do 3 m

Maksymalna masa części:

do 1000 kg

Mocowanie:

wymagane mocowanie do podłoża

Specyfikacja techniczna zautomatyzowanego optycznego systemu skanującego MetraSCAN R-Series

Model:

Prędkość pomiarowa:

1,8 mln pkt/s

Źródło światła:

45 linii lasera niebieskiego

Maksymalny błąd dopuszczalny (MPE):

(0,044 + L/6,7x10⁴) mm

Odległość pomiarowa:

300 mm

Głębokość pola pomiarowego:

250 mm

Powierzchnia pomiarowa:

310x350 mm

Temperaturowy zakres pracy:

5-40˚C

Wymiary:

Skaner: 289x235x296 mm
Traker: 1031x181x148 mm

Masa:

Skaner: 2,91 kg
C-Track: 5,7 kg
