R-Series: zrobotyzowane systemy pomiarowe 3D do automatycznej kontroli jakości
Oferta
Systemy pomiarowe
Skanery 3D
R-Series: zrobotyzowane systemy pomiarowe 3D do automatycznej kontroli jakości
Kiedy wybrać:
Gdy potrzebujesz w pełni zautomatyzowanej kontroli jakości w cyklu produkcyjnym.
Zapytaj o ofertę

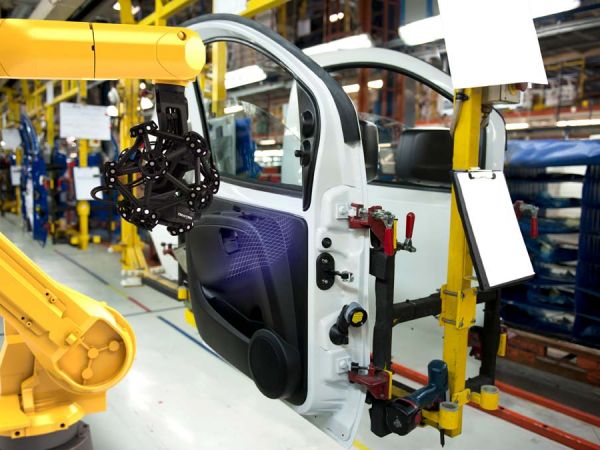

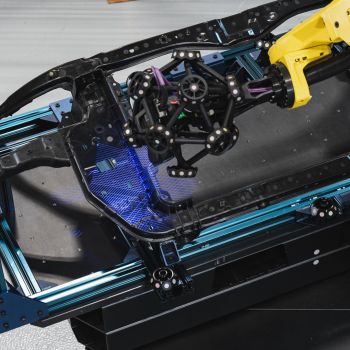

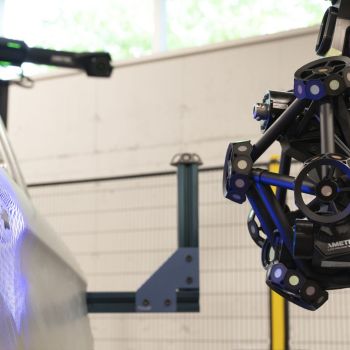

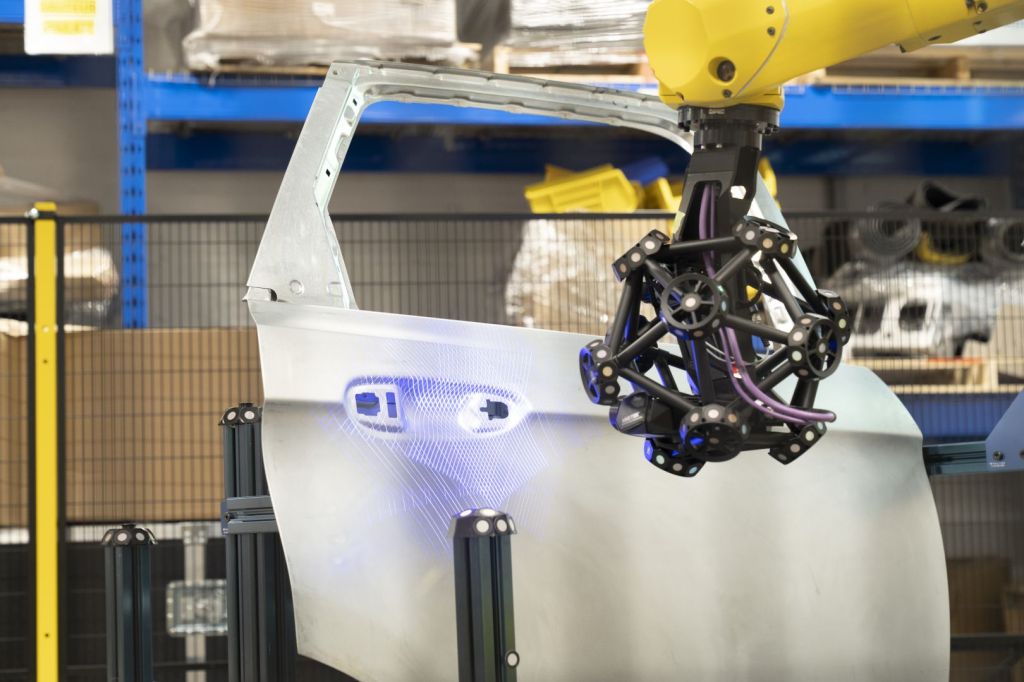

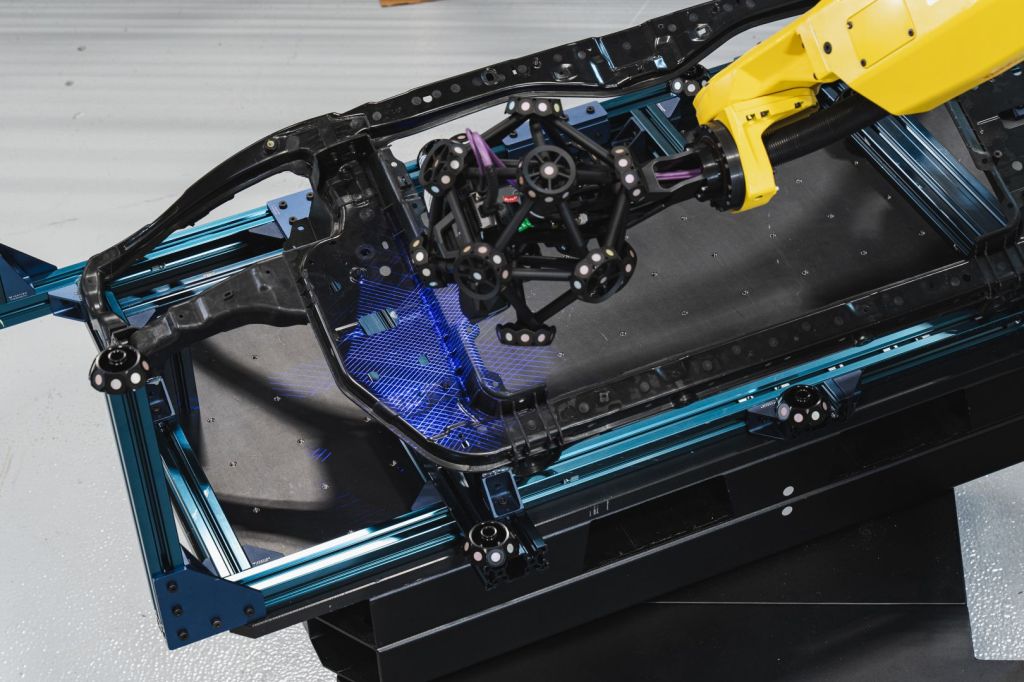

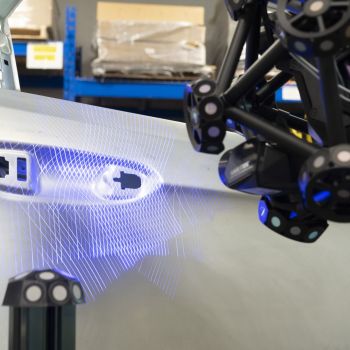

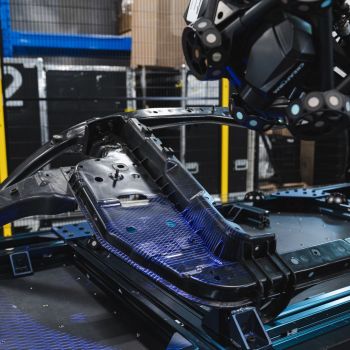

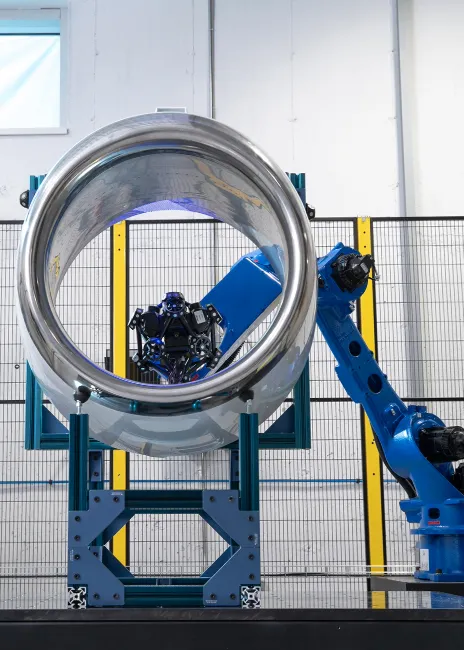

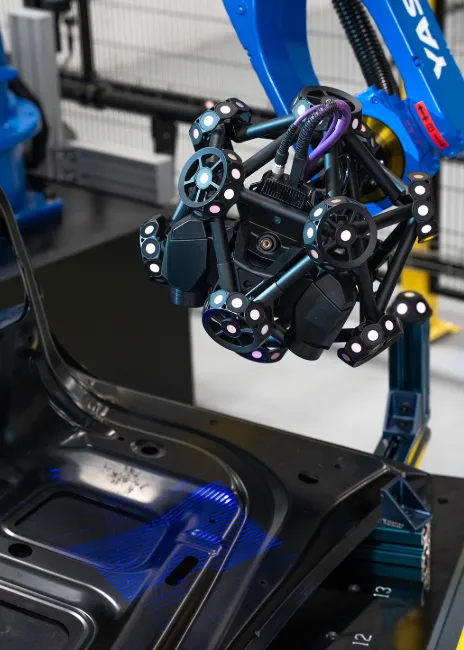

R-Series to linia zrobotyzowanych systemów pomiarowych 3D przeznaczonych do automatycznej kontroli jakości bezpośrednio w środowisku produkcyjnym. Rozwiązania łączą optyczne skanery współrzędnościowe MetraSCAN 3D-R, robotykę przemysłową oraz automatyczną akwizycję i analizę danych, umożliwiając szybszą kontrolę większej liczby części przy ograniczeniu zaangażowania operatorów.

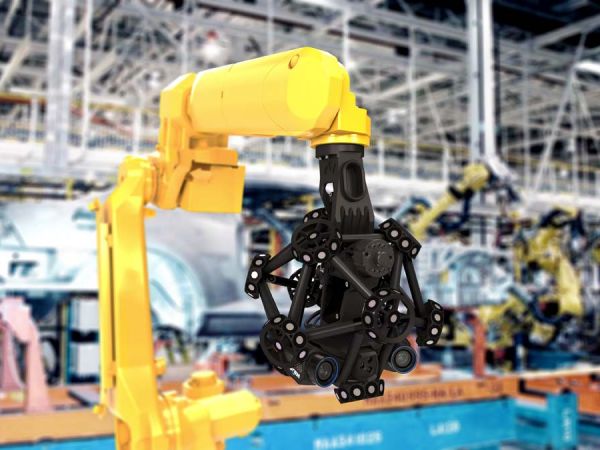

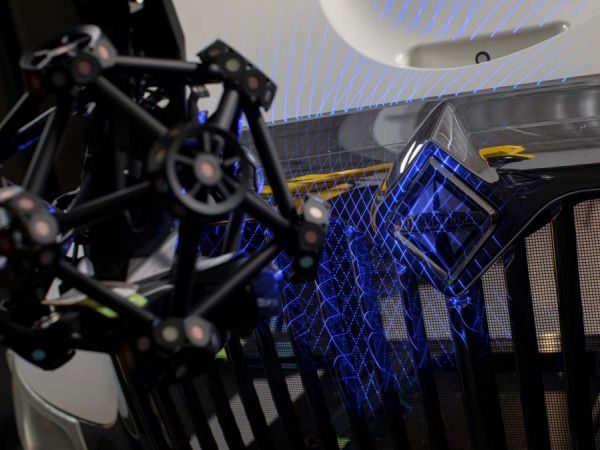

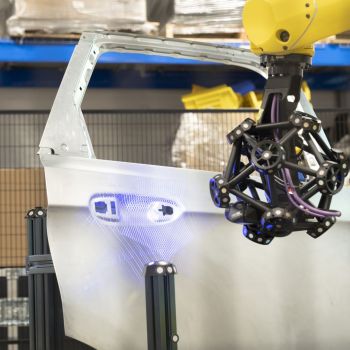

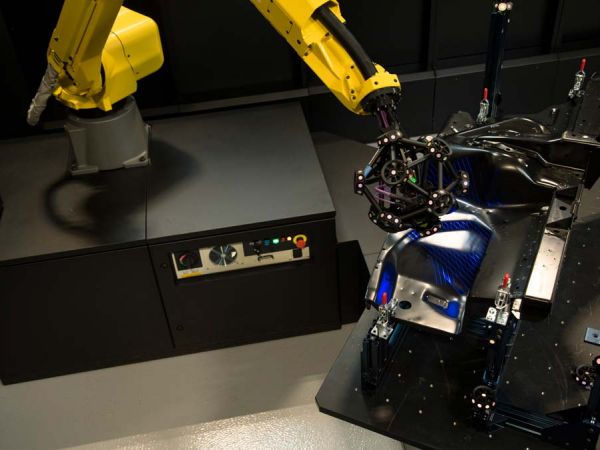

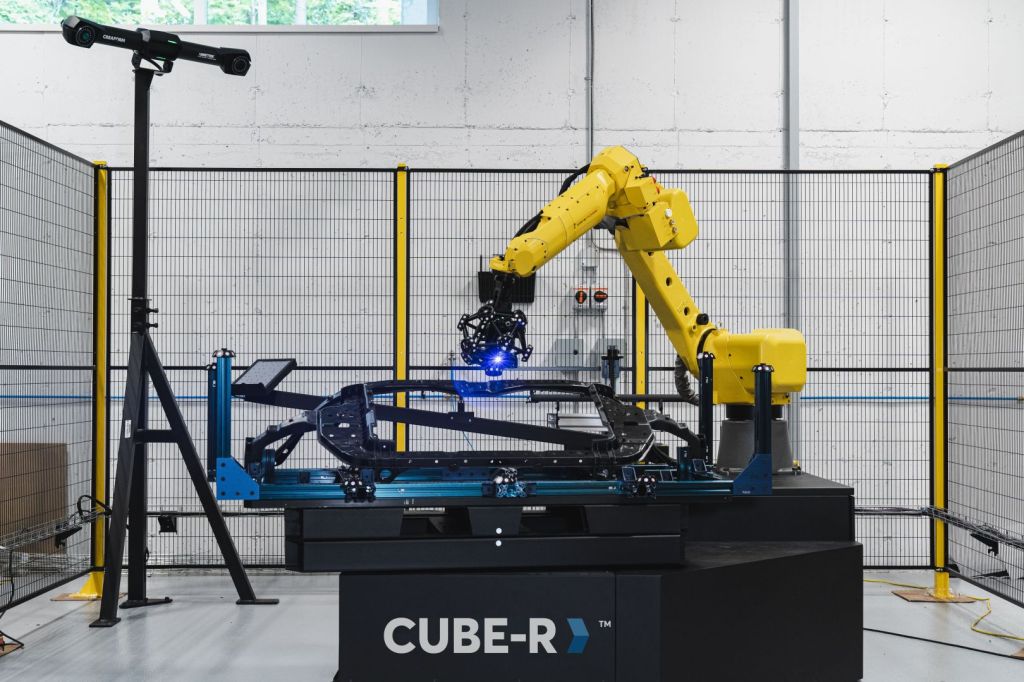

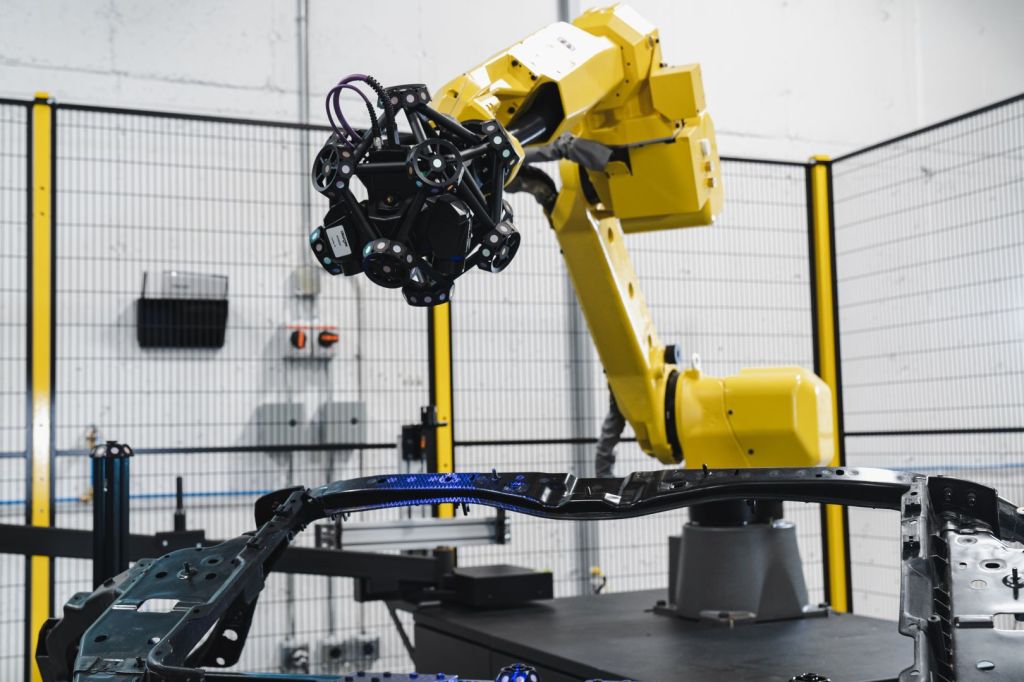

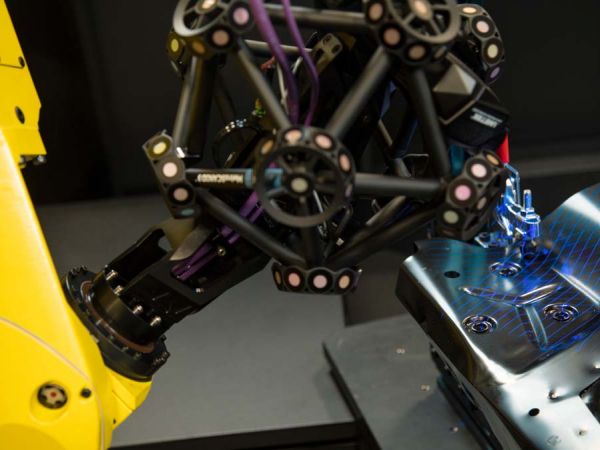

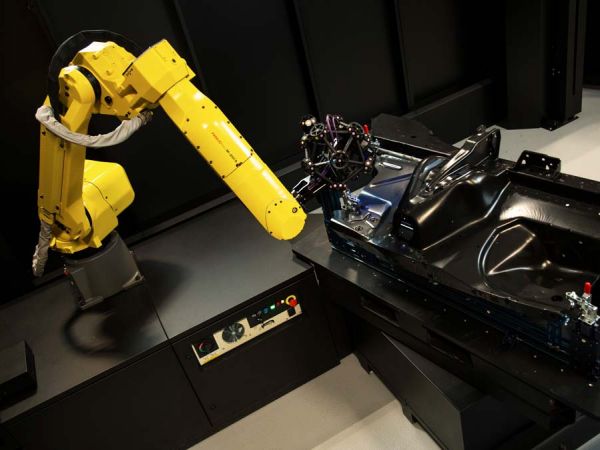

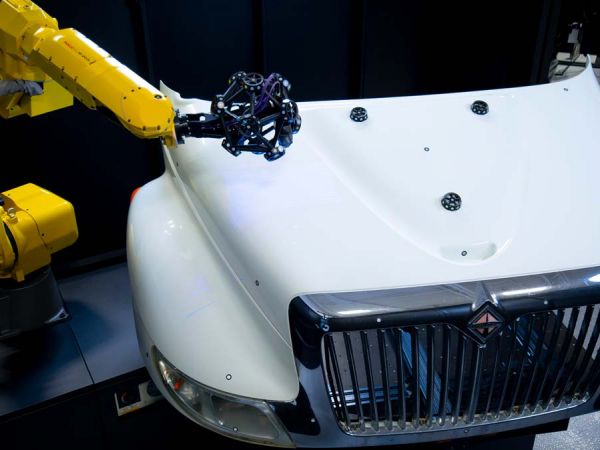

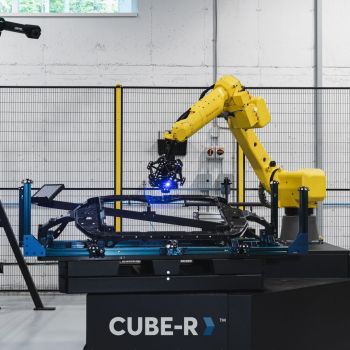

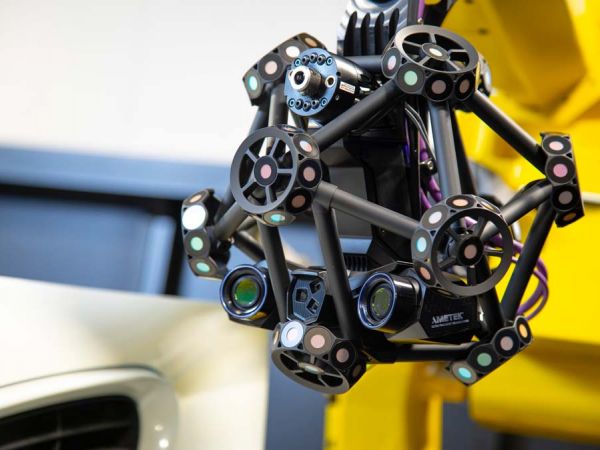

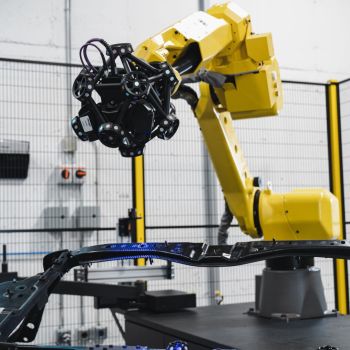

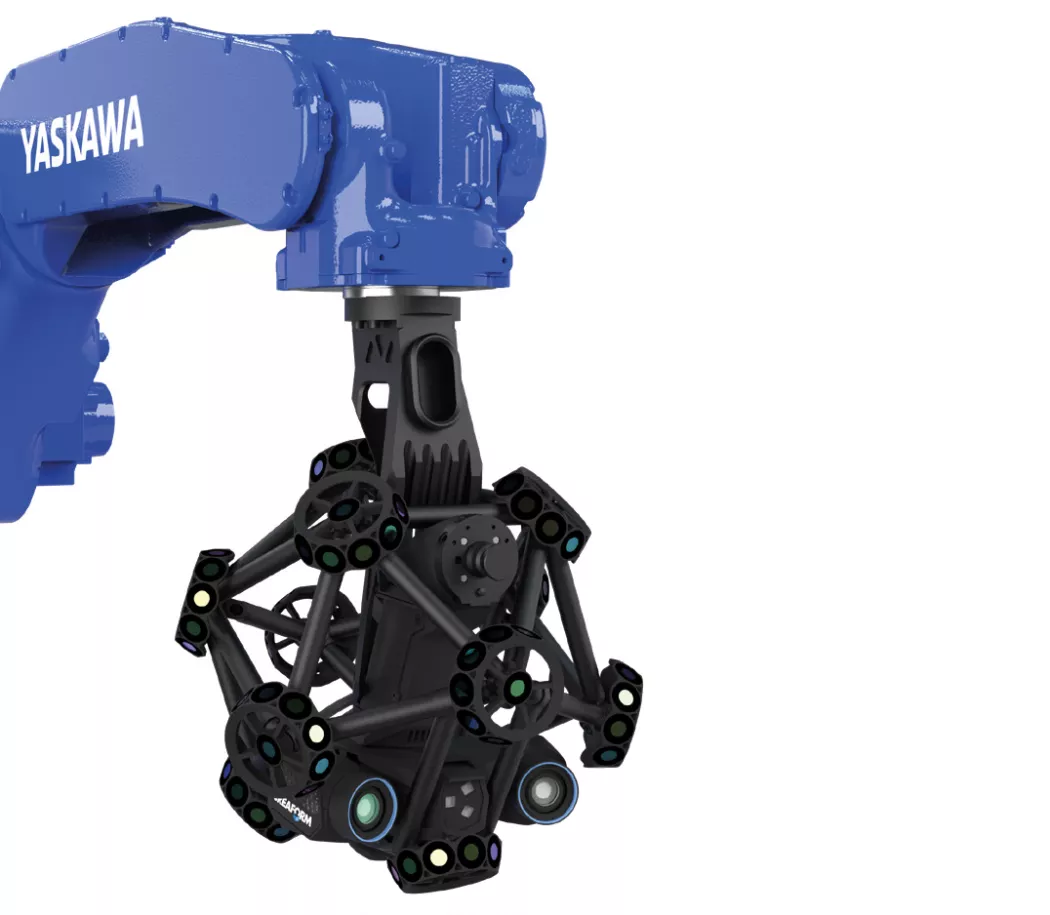

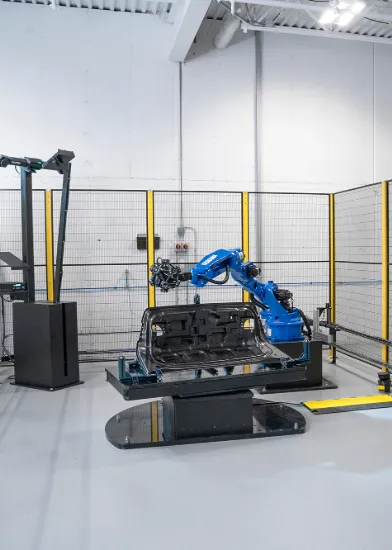

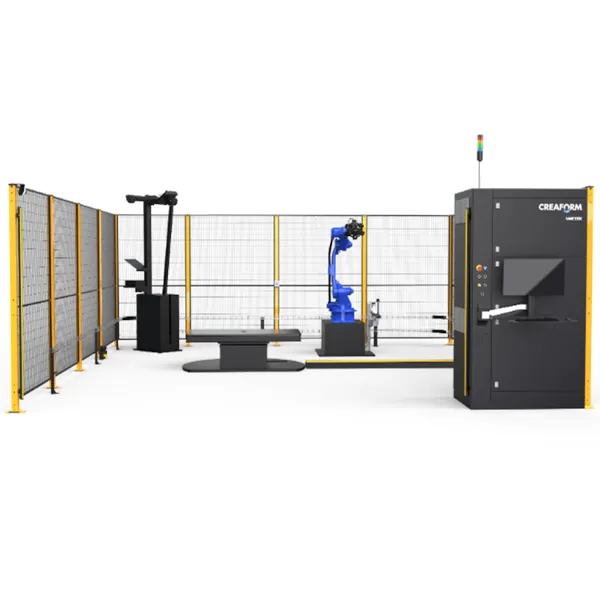

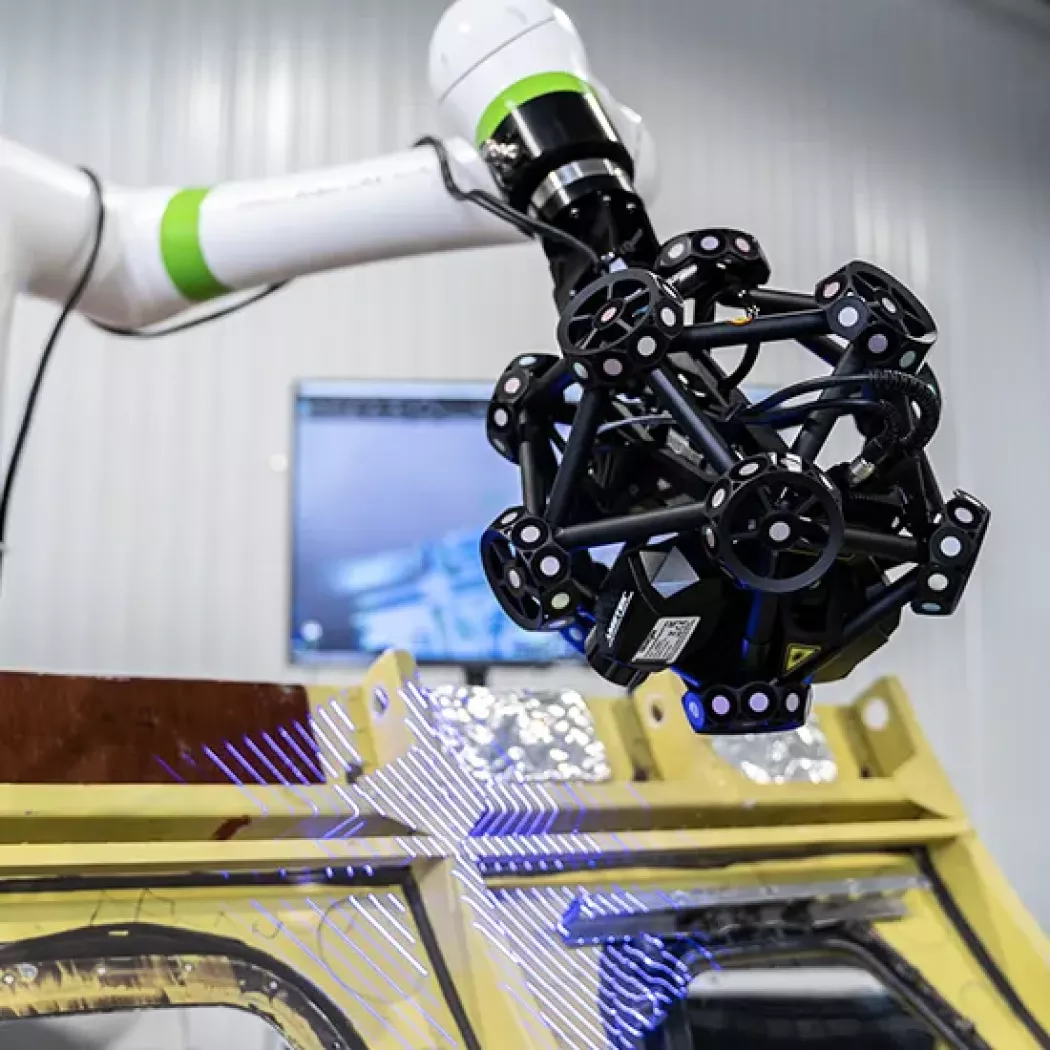

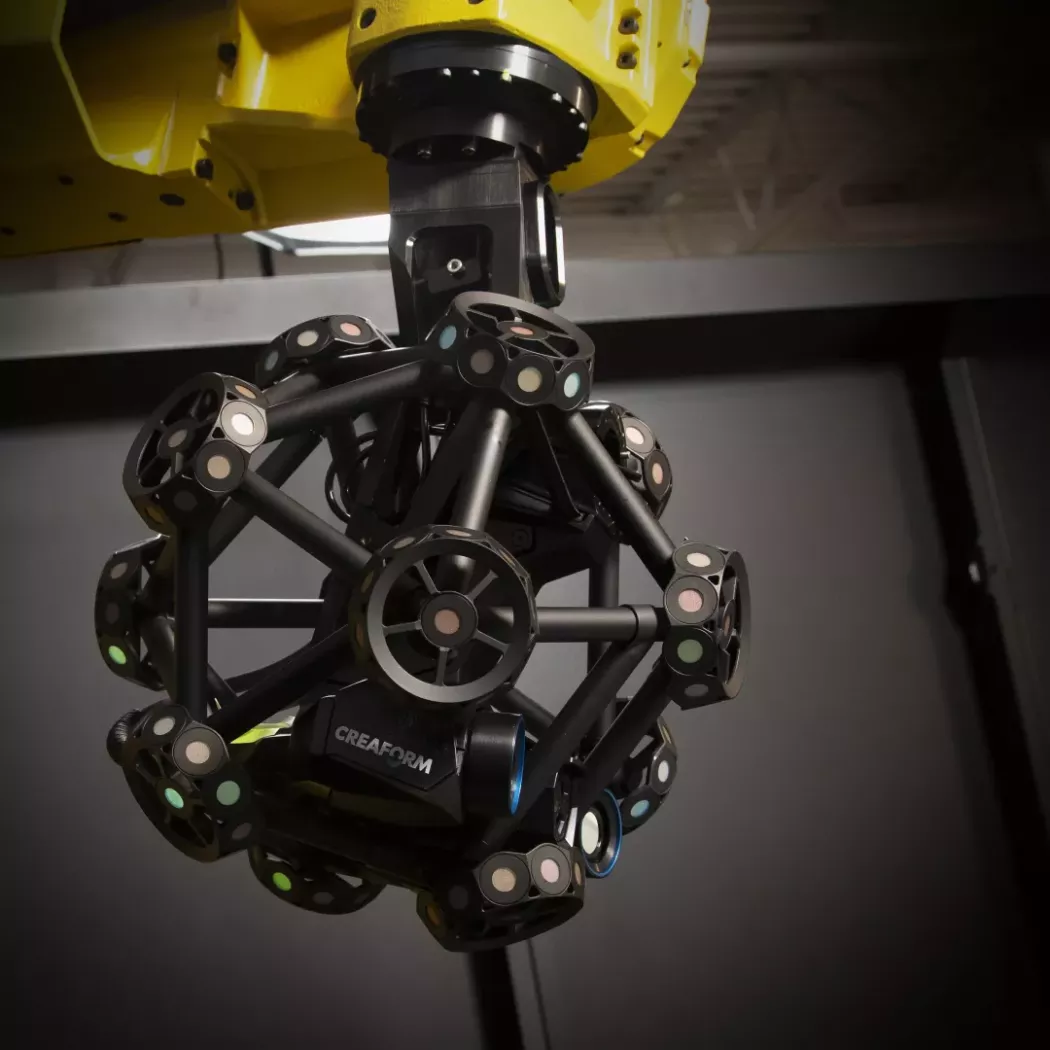

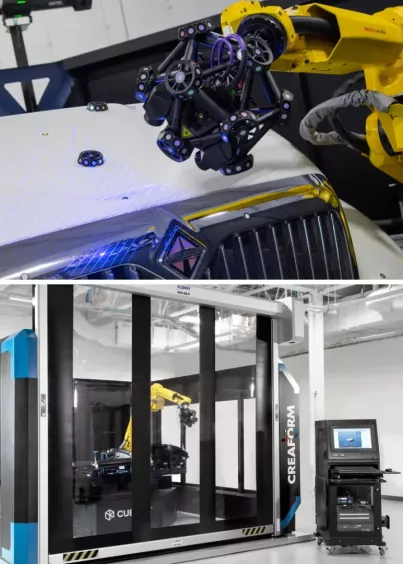

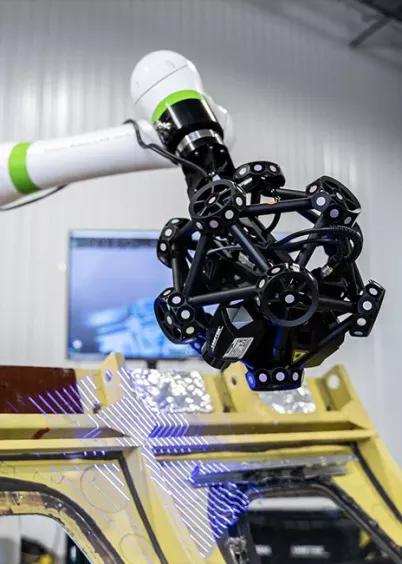

Linia R-Series obejmuje dwa uzupełniające się rozwiązania. CUBE-R jest kompletną, modułową celą pomiarową dostarczaną jako rozwiązanie „pod klucz”. MetraSCAN 3D-R to zrobotyzowany skaner optyczny przeznaczony do indywidualnej integracji z linią produkcyjną, robotem, cobotem lub dedykowanym stanowiskiem kontroli jakości.

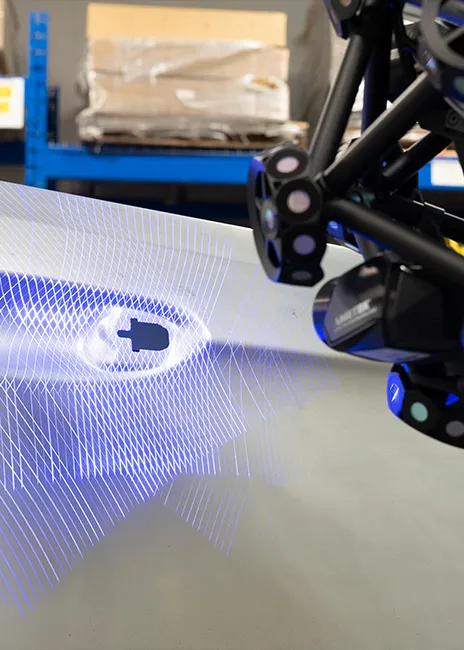

Zaawansowana technologia Smart Resolution wykorzystuje inteligentne algorytmy, które automatycznie dostosowują się do każdego rodzaju skanowanej powierzchni, aby zapewnić najbardziej szczegółowe dane.
Funkcja AVE umożliwia automatyczne rozszerzenie objętości pomiarowej, bez potrzeby wykonywania dodatkowych pomiarów.

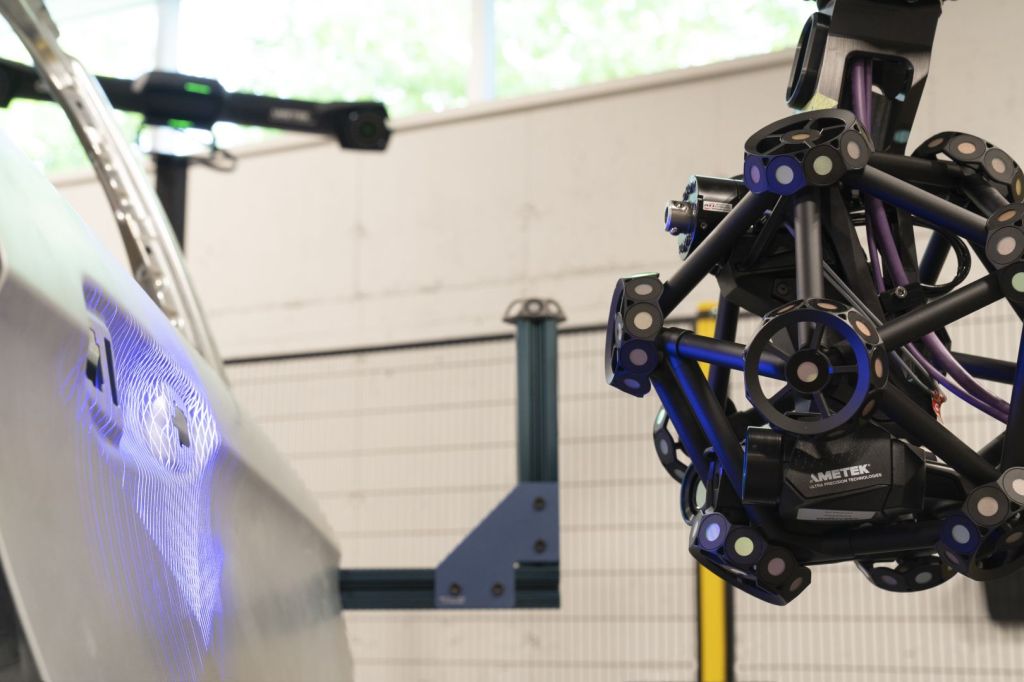

Pozycjonowanie zestawu pomiarowego oparte na trackowaniu optycznym, zachowujące pełną precyzję niezależnie od ruchu obiektu lub skanera.
Szybsze pozyskiwanie pełnopowierzchniowych danych 3D pozwala wcześniej identyfikować niezgodności i szybciej przekazywać informacje potrzebne do korekty procesu.
Wybór zależy nie tylko od długości części. Znaczenie mają również jej masa, sposób załadunku, potrzeba obracania detalu, wymagany dostęp skanera oraz dostępna przestrzeń na hali. Jeżeli detal, sposób transportu, istniejąca automatyka lub wymagania procesu wykraczają poza ich zakres, MetraSCAN 3D-R może zostać wykorzystany w rozwiązaniu projektowanym indywidualnie.
Systemy R-Series marki Creaform zostały zaprojektowane celem implementacji w miejscach, gdzie istotne znaczenie ma wzrost prędkości pomiaru bez wpływu na jego dokładność.
Dla producentów zmagających się z presją współczesnych rynków, wybór wszechstronnego i możliwego do rozbudowy rozwiązania do skanowania 3D stanowi bezpieczną drogę do pełnej automatyzacji.
W produkcji elementów z blachy wąskie tolerancje oraz złożone geometrie wymagają bardzo dokładnej kontroli jakości.
Kiedy wybrać:
Kiedy wymagasz automatycznych, szybkich i niezawodnych pomiarów 3D bezpośrednio na linii produkcyjnej.
Kiedy wybrać:
Gdy potrzebujesz jednego narzędzia do zaawansowanej kontroli wymiarowej na podstawie CAD i skanów 3D.
Kiedy wybrać:
Gdy potrzebujesz systemu do przemysłowych pomiarów 3D, analizy odchyłek i nadzoru produkcyji.
Kiedy wybrać:
Gdy tworzysz modele CAD części na podstawie skanów 3D i potrzebujesz pełnej edytowalności w systemie CAD.
Dwa plany opieki: Basic i Select . W każdym masz aktualizacje VXelements , wsparcie techników 24/5 , dostęp do e-learningu i transport sprzętu po serwisie. Select dodaje kontrolę parametrów w pakiecie, naprawy w ramach rozszerzonej gwarancji oraz opcje: sprzęt zastępczy, kalibrację z akredytacją ISO 17025 , ubezpieczenie i transport „od Klienta do Creaform”.
Broszura produktowa

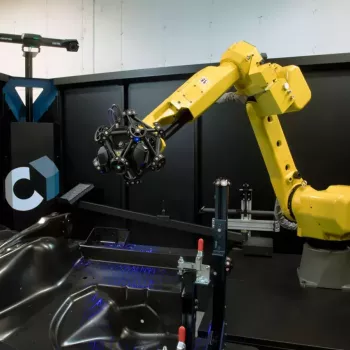

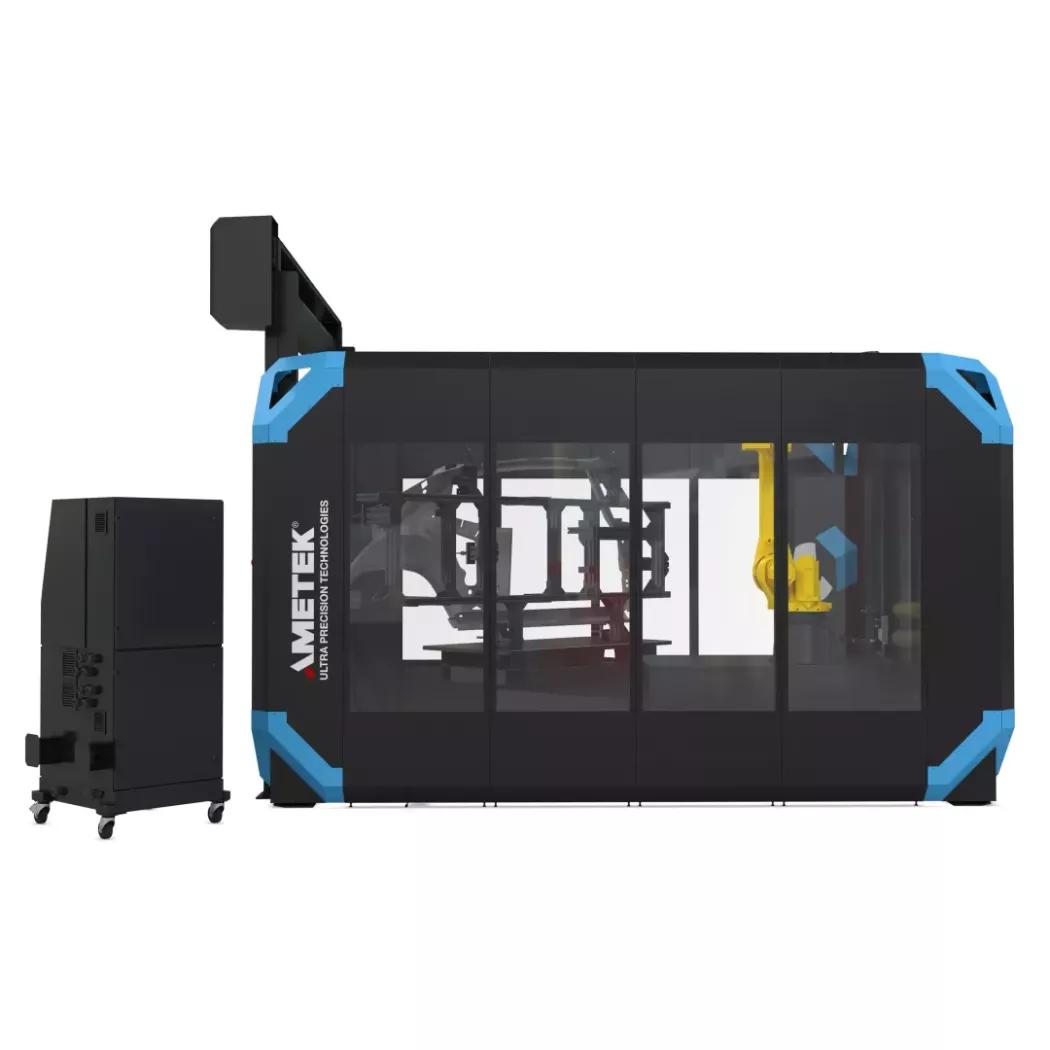

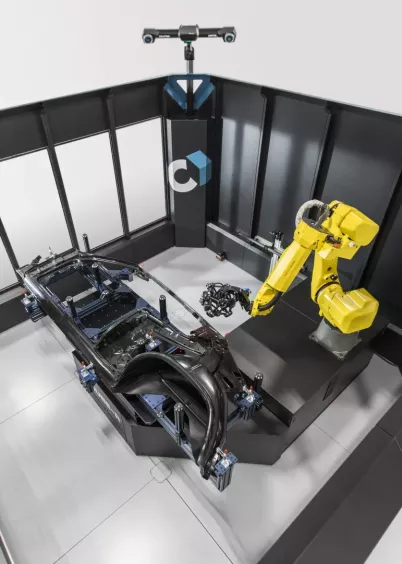

CUBE-R jest kompletną, modułową celą pomiarową dostarczaną jako rozwiązanie „pod klucz”. MetraSCAN 3D-R jest zrobotyzowanym skanerem optycznym przeznaczonym do indywidualnej integracji z linią, robotem, cobotem lub dedykowanym stanowiskiem.

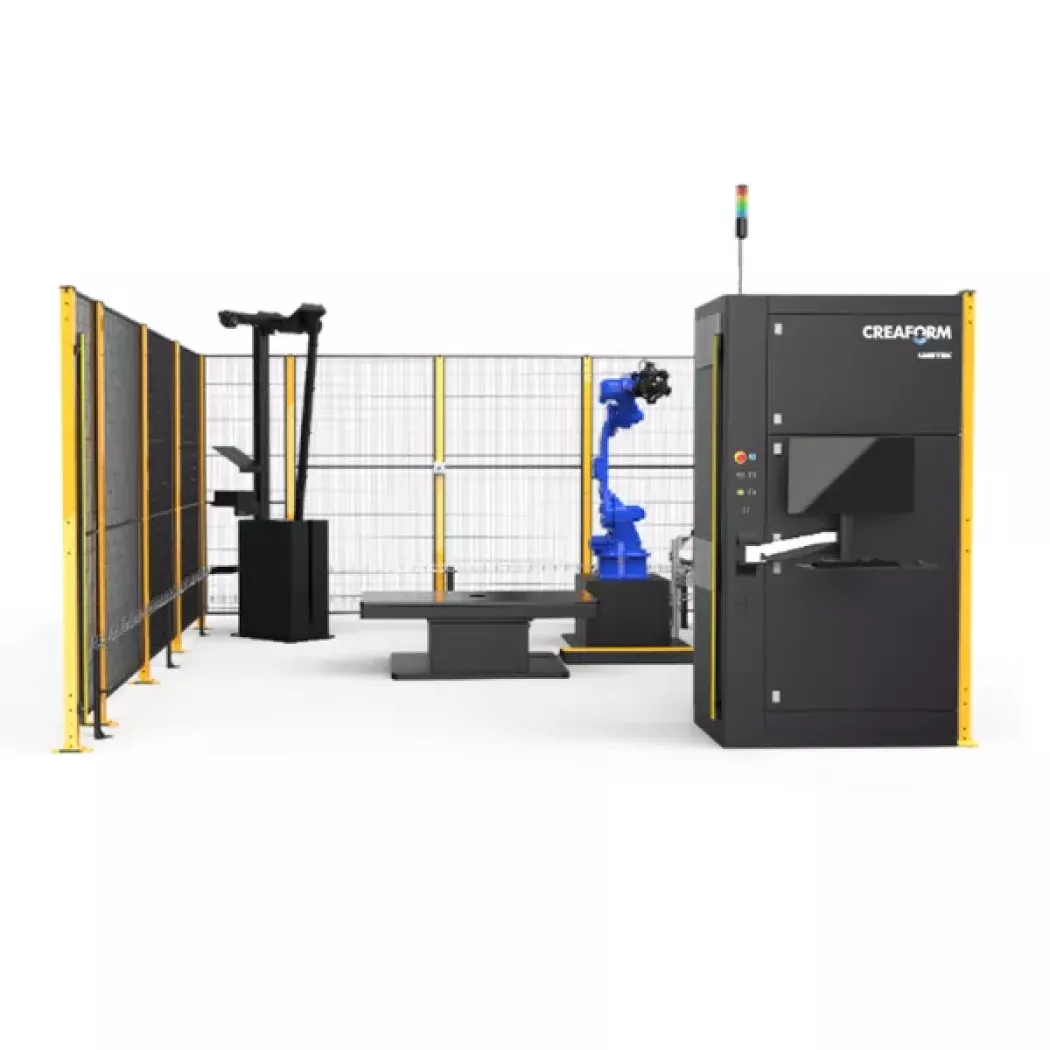

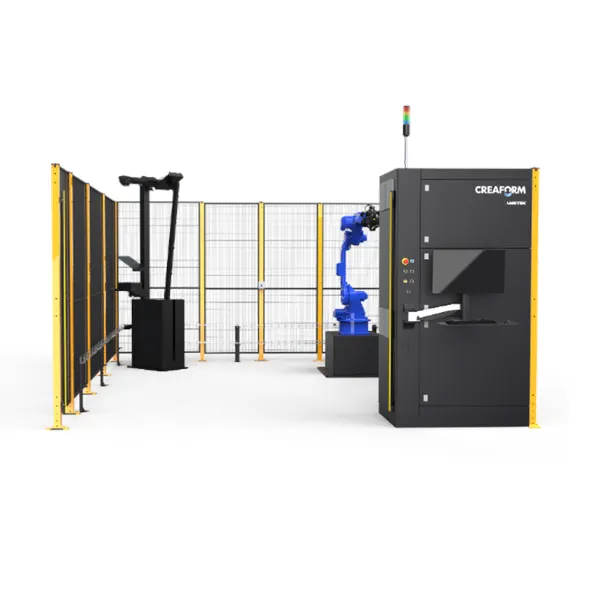

Tak. Producent oferuje standardowe warianty M2, M3 i M4, przeznaczone odpowiednio do części o wielkości do 2, 3 i 4 m. Dostępne są również konfiguracje dostosowywane do konkretnego zastosowania.

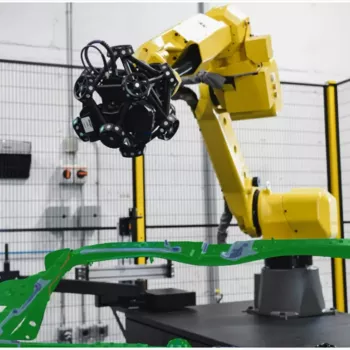

Tak. MetraSCAN 3D-R jest przeznaczony do integracji z automatycznymi procesami kontroli jakości przy linii produkcyjnej. Szczegółowa konfiguracja zależy od infrastruktury, części i wymagań procesu.

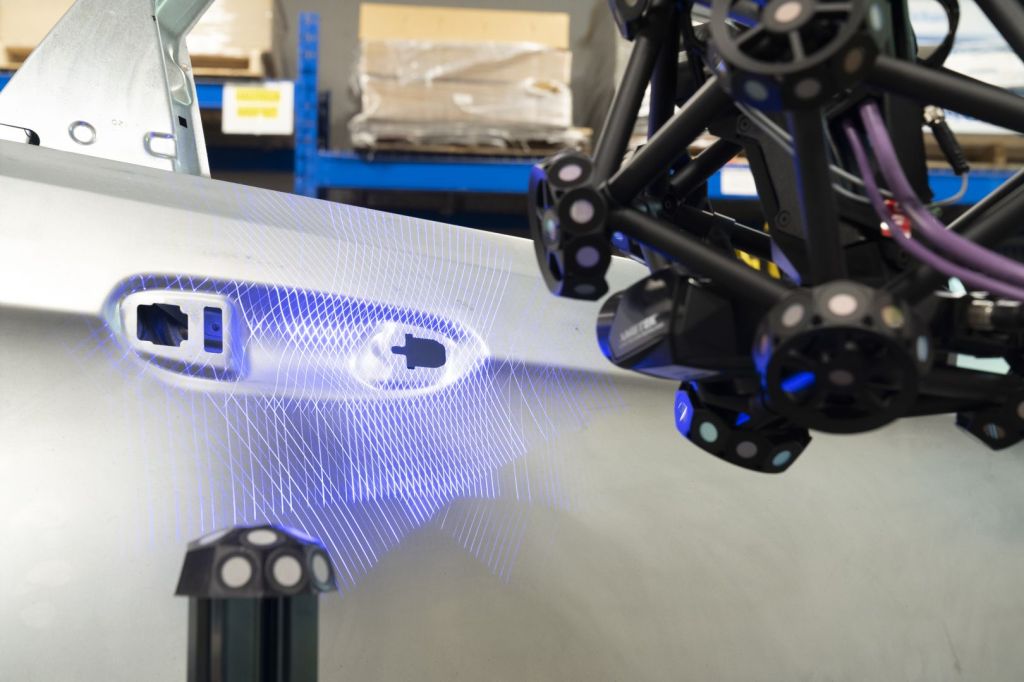

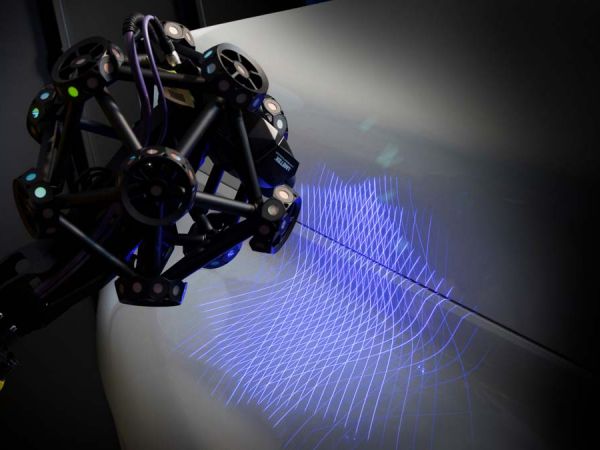

Producent pozycjonuje R-Series jako rozwiązanie do kontroli różnych typów powierzchni, w tym powierzchni błyszczących i refleksyjnych, bez wcześniejszego przygotowywania części.

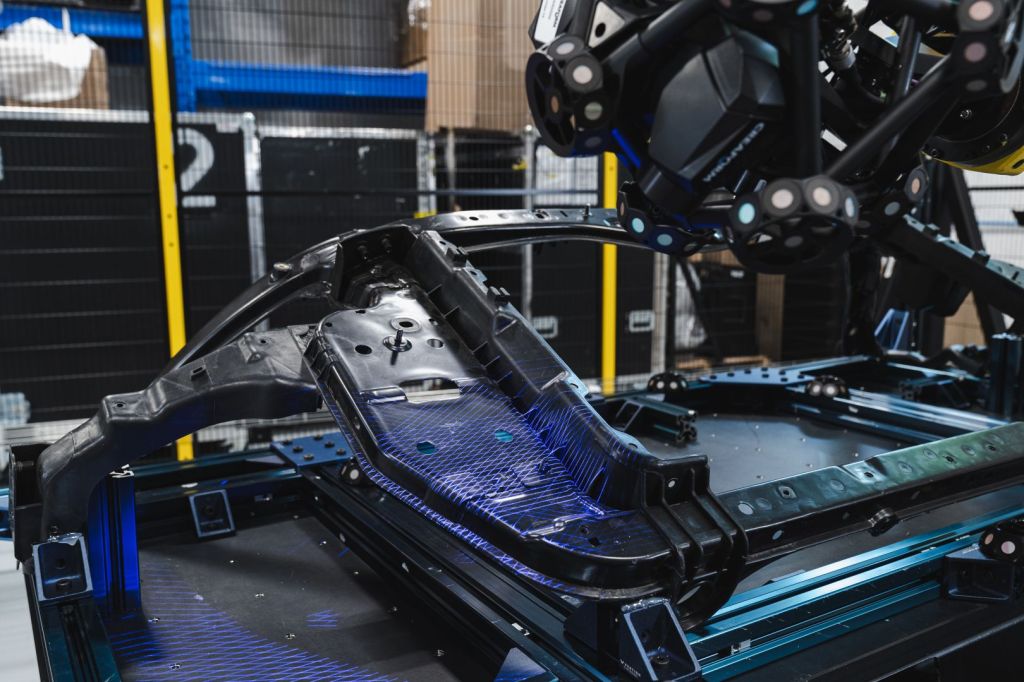

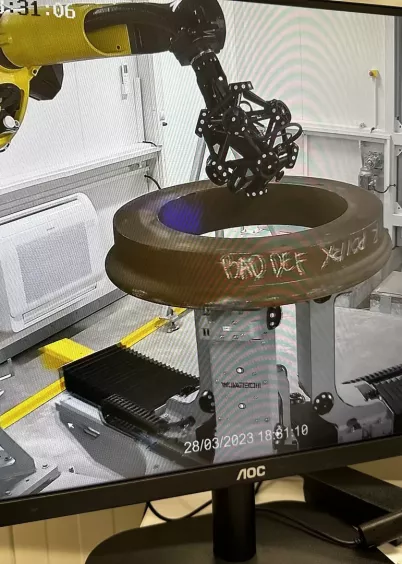

Dynamiczny układ odniesienia oparty na śledzeniu optycznym pozwala utrzymać odniesienie pomiarowe także podczas ruchu skanera lub kontrolowanej części, na przykład na stole obrotowym.
MetraSCAN-R BLACK+ Elite HD zapewnia rozdzielczość pomiarową 0,015 mm i rozdzielczość siatki 0,050 mm. MetraSCAN-R BLACK+ Elite oferuje odpowiednio 0,025 mm i 0,100 mm, ale ma większe pole skanowania.
Nowoczesne skanery 3D są projektowane z myślą o intuicyjnej obsłudze. Oferujemy również szkolenia oraz wsparcie techniczne, dzięki czemu zarówno początkujący, jak i zaawansowani użytkownicy mogą szybko rozpocząć pracę.
Czas realizacji zależy od wybranego modelu i dostępności. Standardowo wynosi od kilku dni do kilku tygodni. Szczegółowe informacje podajemy podczas składania zamówienia.
Tak, oferujemy możliwość prezentacji skanera 3D – zarówno stacjonarnie w naszym biurze, jak i u klienta. Istnieje również opcja wykonania skanu testowego na dostarczonym obiekcie.
Tak, zapewniamy pełne wsparcie techniczne, serwis gwarancyjny i pogwarancyjny oraz aktualizacje oprogramowania. Nasi specjaliści pomagają również w doborze odpowiedniego rozwiązania, aby zmaksymalizować wykorzystanie potencjału zakupionego systemu.
Każdy skaner 3D jest dostarczany z dedykowanym oprogramowaniem do akwizycji i obróbki danych. Oprogramowanie umożliwia m.in. edycję i eksport siatki trójkątów.
Skanery 3D znajdują zastosowanie niemal w każdej gałęzi przemysłu. Można je wykorzystać m.in. w przemyśle motoryzacyjnym, lotniczym, maszynowym, formierskim oraz w produkcji narzędzi. Technologie skanowania 3D używane są również w medycynie, muzealnictwie, architekturze czy przy digitalizacji zabytków.
Firma Creaform specjalizuje się w produkcji skanerów 3D z światłem laserowym.
Dokładność zależy od modelu skanera i technologii pomiaru. Oferowane przez nas urządzenia zapewniają dokładność od 20 mikrometrów, co pozwala na bardzo precyzyjne pomiary nawet skomplikowanych detali.
W celu doboru odpowiedniego urządzenia warto skontaktować się ze specjalistą firmy ITA, aby dokładnie omówić potrzeby, dopasować skaner do konkretnej aplikacji oraz zapoznać się z możliwościami urządzenia podczas dedykowanego pokazu.
Skaner wyróżnia się ergonomiczną i lekką konstrukcją (ok. 1 kg), dzięki czemu jest urządzeniem w pełni przenośnym. Dodatkową zaletą jest zastosowanie technologii niebieskiego lasera, która pozwala na stabilne pomiary również mocno refleksyjnych i ciemnych powierzchniach.
Siatka trójkątów może zostać wykorzystana do inspekcji wymiarowej, w tym porównania z modelem CAD, analizy GD&T oraz przygotowywania raportów pomiarowych. Może również służyć do tworzenia modeli CAD (STEP/IGES) istniejących części w celu przygotowania cyfrowej dokumentacji lub wprowadzania modyfikacji (inżynieria odwrotna).
Skanery 3D wykorzystują źródło światła o niskiej mocy, które przy prawidłowym użytkowaniu jest bezpieczne dla operatora i otoczenia bez wymogu używania okularów ochronnych. Należy jedynie przestrzegać zaleceń producenta dotyczących pracy z wiązką laserową oraz unikać bezpośredniego patrzenia w źródło światła.
Najczęściej stosowane formaty plików siatek trójkątów to STL, OBJ oraz TXT, które mogą być importowane do popularnych programów CAD/CAM i metrologicznych. Modele CAD tworzone w procesie inżynierii odwrotnej mogą być eksportowane m.in. do formatów STEP lub IGES, co ułatwia ich dalsze wykorzystanie w projektowaniu.
Najważniejszymi parametrami, na które warto zwrócić uwagę, są dokładność oraz rozdzielczość skanowania. Warto również brać pod uwagę prędkość zbierania punktów w czasie, ponieważ wpływa ona bezpośrednio na szybkość pracy urządzenia.
Skanować można zarówno małe elementy precyzyjne, jak i duże konstrukcje – ważne jest dobranie odpowiedniego typu skanera do rozmiaru oraz geometrii obiektu.
