HandySCAN 3D EVO Series – ręczne skanery 3D do kontroli jakości

HandySCAN 3D EVO Series sprawdzi się w pełnopowierzchniowej inspekcji wymiarowej, porównywaniu części z nominalnym modelem CAD 3D, ocenie odchyłek kształtu i położenia, kontroli montażu, analizie deformacji oraz pomiarze form i oprzyrządowania. Dane ze skanowania można również wykorzystać do digitalizacji części i dalszego procesu inżynierii odwrotnej. Zakres analizy i raportowania zależy od wybranego modułu oprogramowania.

Serię EVO warto rozważyć, gdy trzeba mierzyć skomplikowaną geometrię w różnych miejscach, bez budowania stałego stanowiska i bez zewnętrznego trakera optycznego. Rozwiązanie pasuje do części o zalecanym rozmiarze od 0,05 do 4 m, jeśli wymagane tolerancje mieszczą się w możliwościach wybranego modelu, a zastosowanie markerów pozycjonujących jest dopuszczalne.

Nie. Kamera 12 MP i AR są dostępne w EVO Plus i EVO Elite. Zaawansowana mapa odchyłek AR, kody QR i funkcje wskaźnika laserowego należą do EVO Elite.

Nie. HandySCAN 3D EVO Series wykorzystuje markery pozycjonujące do określania położenia skanera względem części. Nie potrzebuje natomiast zewnętrznego trakera optycznego.

Nie. Bezprzewodowa transmisja danych jest dostępna po zakupie opcjonalnego Mobility Kit.

Nie zawsze. Wiele powierzchni można mierzyć po dopasowaniu ustawień, ale bardzo wypolerowane, lustrzane lub przezroczyste powierzchnie mogą wymagać środka matującego.

Nowoczesne skanery 3D są projektowane z myślą o intuicyjnej obsłudze. Oferujemy również szkolenia oraz wsparcie techniczne, dzięki czemu zarówno początkujący, jak i zaawansowani użytkownicy mogą szybko rozpocząć pracę.

Czas realizacji zależy od wybranego modelu i dostępności. Standardowo wynosi od kilku dni do kilku tygodni. Szczegółowe informacje podajemy podczas składania zamówienia.

Tak, oferujemy możliwość prezentacji skanera 3D – zarówno stacjonarnie w naszym biurze, jak i u klienta. Istnieje również opcja wykonania skanu testowego na dostarczonym obiekcie.

Tak, zapewniamy pełne wsparcie techniczne, serwis gwarancyjny i pogwarancyjny oraz aktualizacje oprogramowania. Nasi specjaliści pomagają również w doborze odpowiedniego rozwiązania, aby zmaksymalizować wykorzystanie potencjału zakupionego systemu.

Każdy skaner 3D jest dostarczany z dedykowanym oprogramowaniem do akwizycji i obróbki danych. Oprogramowanie umożliwia m.in. edycję i eksport siatki trójkątów.

Skanery 3D znajdują zastosowanie niemal w każdej gałęzi przemysłu. Można je wykorzystać m.in. w przemyśle motoryzacyjnym, lotniczym, maszynowym, formierskim oraz w produkcji narzędzi. Technologie skanowania 3D używane są również w medycynie, muzealnictwie, architekturze czy przy digitalizacji zabytków.

Firma Creaform specjalizuje się w produkcji skanerów 3D z światłem laserowym.

Dokładność zależy od modelu skanera i technologii pomiaru. Oferowane przez nas urządzenia zapewniają dokładność od 20 mikrometrów, co pozwala na bardzo precyzyjne pomiary nawet skomplikowanych detali.

• skaner,
• kabel USB 3.0 z zasilaniem,
• płytka kalibracyjna,

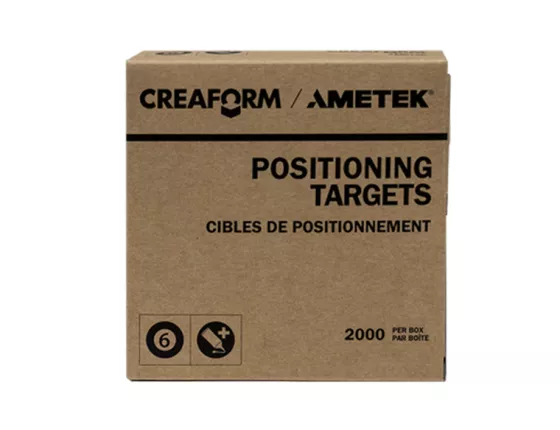

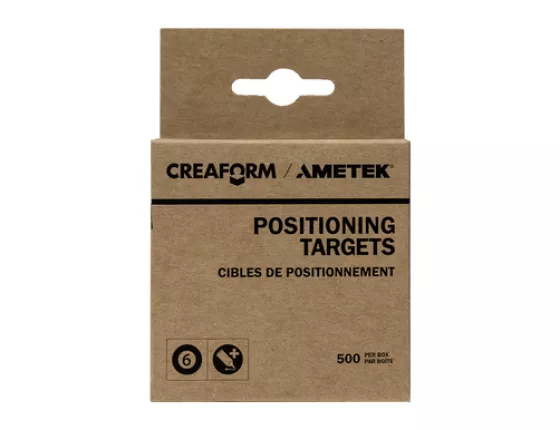

• zestaw punktów referencyjnych,
• klucz USB z oprogramowaniem Creaform.OS,
• dokumentacja techniczna wraz z instrukcją użytkowania.

W celu doboru odpowiedniego urządzenia warto skontaktować się ze specjalistą firmy ITA, aby dokładnie omówić potrzeby, dopasować skaner do konkretnej aplikacji oraz zapoznać się z możliwościami urządzenia podczas dedykowanego pokazu.

Skaner wyróżnia się ergonomiczną i lekką konstrukcją (ok. 1 kg), dzięki czemu jest urządzeniem w pełni przenośnym. Dodatkową zaletą jest zastosowanie technologii niebieskiego lasera, która pozwala na stabilne pomiary również mocno refleksyjnych i ciemnych powierzchniach.

Siatka trójkątów może zostać wykorzystana do inspekcji wymiarowej, w tym porównania z modelem CAD, analizy GD&T oraz przygotowywania raportów pomiarowych. Może również służyć do tworzenia modeli CAD (STEP/IGES) istniejących części w celu przygotowania cyfrowej dokumentacji lub wprowadzania modyfikacji (inżynieria odwrotna).

Skanery 3D wykorzystują źródło światła o niskiej mocy, które przy prawidłowym użytkowaniu jest bezpieczne dla operatora i otoczenia bez wymogu używania okularów ochronnych.

Należy jedynie przestrzegać zaleceń producenta dotyczących pracy z wiązką laserową oraz unikać bezpośredniego patrzenia w źródło światła.

Najczęściej stosowane formaty plików siatek trójkątów to STL, OBJ oraz TXT, które mogą być importowane do popularnych programów CAD/CAM i metrologicznych. Modele CAD tworzone w procesie inżynierii odwrotnej mogą być eksportowane m.in. do formatów STEP lub IGES, co ułatwia ich dalsze wykorzystanie w projektowaniu.

Najważniejszymi parametrami, na które warto zwrócić uwagę, są dokładność oraz rozdzielczość skanowania. Warto również brać pod uwagę prędkość zbierania punktów w czasie, ponieważ wpływa ona bezpośrednio na szybkość pracy urządzenia.

Skanować można zarówno małe elementy precyzyjne, jak i duże konstrukcje – ważne jest dobranie odpowiedniego typu skanera do rozmiaru oraz geometrii obiektu.

Inne rozwiązanie warto przeanalizować, gdy obiekt jest znacznie większy niż zalecany zakres serii EVO, proces nie dopuszcza stosowania markerów, wymagany jest pomiar stykowy albo kontrola ma być w pełni zautomatyzowana. Jeżeli głównym zadaniem jest inżynieria odwrotna wraz z kompletnym modułem Scan-to-CAD w zestawie, należy również porównać serię EVO z HandySCAN 3D PRO Series.
