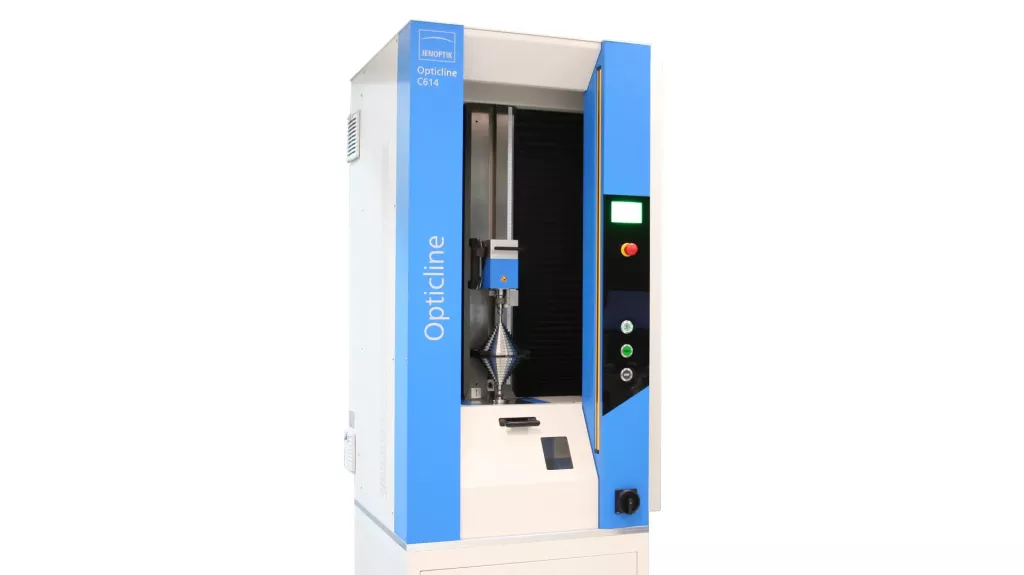

  • System pomiarowy Jenoptik Opticline C614 do szybkiego i precyzyjnego pomiaru wałów
  • System pomiarowy Jenoptik Opticline C614 do szybkiego i precyzyjnego pomiaru wałów
  • Maszyna pomiarowa Jenoptik Opticline C1214 z komputerem i wyświetlaczem
  • System Opticline C614 z kamerami podczas pomiaru próbnego wału
  • Opticline C1223 z sondą T3D podczas pomiaru koła zębatego
  • Kamera optyczna w urządzeniu pomiarowym Opticline C
  • Operator wymieniający sondę pomiarową T3D w urządzeniu Opticline C1223
150 Lat Hommel-Etamic!

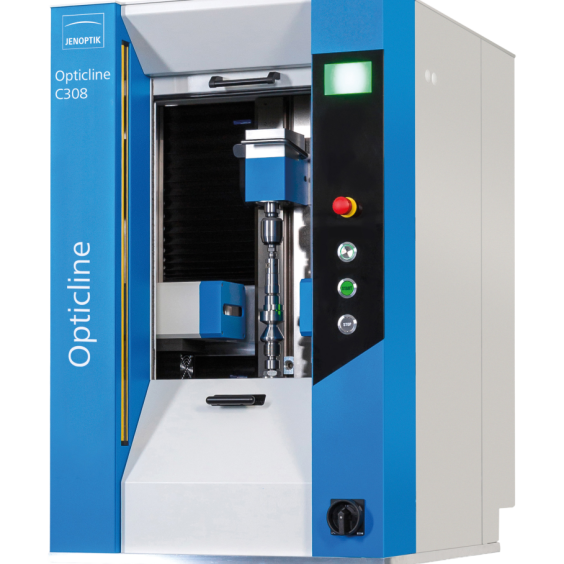

Skaner elementów obrotowych Opticline C

  • Wysoka dokładność pomiarów optycznych – szybki pomiar średnic, długości i gwintów.
  • Zakres do 1200 mm długości i 230 mm średnicy – idealne dla małych i średnich wałków.
  • Pomiary statyczne i dynamiczne – bicie, walcowość, współosiowość.

Kiedy wybrać:
Gdy mierzysz wałki toczone i szlifowane o długości do 1200 mm i średnicy do 230 mm.

Zapytaj o ofertę
Dział sprzedaży
Zainteresował Cię ten produkt?
Opis
Skaner elementów obrotowych Opticline C

Opticline C to optyczny, wysoce precyzyjny system do pomiaru wałów i elementów obrotowych, zbudowany z zespołu kamer i źródła światła poruszających się wzdłuż osi obrotu detalu. W jednej operacji urządzenie zbiera kontur i błyskawicznie oblicza wiele cech pomiarowych – średnice, długości, promienie, kąty czy odchyłki geometryczne. Wiarygodność pomiarów zapewnia autokontrola na wbudowanych wzorcach oraz kompensacja temperaturowa, co eliminuje wpływ zmiennych warunków środowiskowych.

Seria C obejmuje szeroką gamę samodzielnych stanowisk pomiarowych, które mogą pracować zarówno w warunkach laboratoryjnych, jak i bezpośrednio na hali produkcyjnej. Specyfikacja techniczna pozwala na pomiar części także po procesie szlifowania, zapewniając wysoką dokładność i powtarzalność pomiarów. Zakres pomiarowy obejmuje części o długościach do 1200 mm oraz średnicach do 230 mm. Opticline C jest przygotowany do integracji z systemami SPC oraz może być wyposażony w moduł do integracji z automatyką. W przeszłości istniała dedykowana linia CA do pełnej automatyzacji, dziś rolę tę pełnią akcesoria i moduły serii C – podajniki, uchwyty oraz interfejsy PLC. Dzięki temu system łatwo dopasować do potrzeb zakładu i w przyszłości rozbudować go o kolejne elementy automatyzacji.

Technologia
  • Optyczny pomiar konturu

    Technologia zbierania konturu elementu, w której zespół składający się ze źródła światła i kamer rejestruje profil części poruszając się wzdłuż jej osi. Zastosowana metoda pozwala na bardzo szybki i dokładny pomiar cech statycznych (np. średnice, promienie, długości) i dynamicznych (np. odchyłki kształtu i położenia).

  • Multisensoryczny system pomiarowy

    System Opticline C może być wyposażony w dodatkową głowicę stykową TSP lub T3D, które umożliwiają pomiar cech niewidocznych dla technologii optycznej, takich jak rowki wpustowe, otwory czy parametry kół zębatych.

  • Integracja SPC i Smart Factory

    Systemy Opticline C wyposażone są w interfejsy do integracji z systemami SPC oraz komunikacji za pomocą modułów PLC. Dane pomiarowe mogą być na bieżąco wysyłane do systemów zarządzania jakością, a pomiar może być realizowany z udziałem zautomatyzowanego systemu załadunku części.

Szybki i kompletny pomiar optyczny w jednym cyklu
System w jednej operacji skanuje kontur detalu i oblicza wszystkie kluczowe parametry – średnice, długości, kąty czy odchyłki kształtu. Nie trzeba stosować kilku przyrządów ani wykonywać pomiarów etapami. Kontrola jakości przebiega znacznie szybciej i bardziej efektywnie.

Oszczędność czasu i natychmiastowa informacja o jakości detalu.

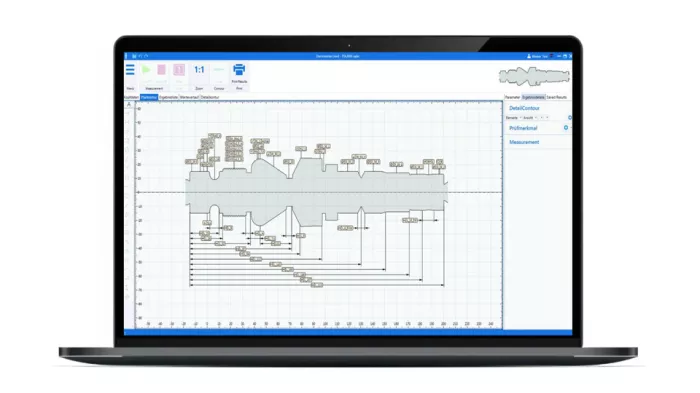

Precyzyjny pomiar wałów w systemie optycznym Opticline C
Niezawodna precyzja dzięki pełnej kontroli procesu
Wbudowane wzorce oraz automatyczna kompensacja temperaturowa zapewniają stabilność i wiarygodność wyników w zmiennych warunkach środowiskowych. Operator nie musi martwić się o wpływ temperatury czy dryft pomiarowy. Dzięki temu system utrzymuje najwyższą powtarzalność także przy bardzo wąskich tolerancjach.

Wiarygodne i stabilne pomiary, które minimalizują ryzyko błędnych decyzji produkcyjnych.

System pomiarowy Opticline CA314 z robotem Yaskawa podczas automatycznego podawania wału
Przygotowany do automatyzacji
Opticline C ma możliwość współpracowania z automatyką produkcyjną (roboty, PLC, systemy SPC), co pozwala na za zautomatyzowanie i raportowanie procesu pomiarowego w czasie rzeczywistym. Rozbudowa możliwa jest etapami – od stanowiska manualnego po pełną automatyzację. To sprawia, że system jest elastyczny i gotowy na przyszłe potrzeby produkcji.

Łatwe wejście w automatyzację i pewność, że inwestycja jest przyszłościowa.

Masz pytania? Potrzebujesz pomocy?
Specyfikacja
Specyfikacja techniczna skanerów elementów obrotowych Opticline C200, C300
Model:
C203
C305
C308
C314
C605
C608
C614
C623
Zakres pomiarowy / średnica:
0,2-30 mm
0,2-50 mm
0,2-80 mm
0,2-140 mm
0.2–50 mm
0.2–80 mm
0.2–140 mm
0.2–230 mm
Zakres pomiarowy / długość:
250 mm
300 mm
300 m
300 mm
600 mm
600 mm
600 mm
600 mm
Wielkość detalu / masa:
50 N
200 N
200 N
200 N
200 N
200 N
200 N
200 N
Maksymalny dopuszczalny błąd pomiaru średnicy zgodnie z EN ISO 10360 /VDI/VDE 2617:
(1,0+D[mm] /200) μm
(1,0+D[mm] /200) μm
(1,0+D[mm] /200) μm
(1,0+D[mm] /200) μm
(1,0+D[mm] /200) μm
(1,0+D[mm] /200) μm
(1,0+D[mm] /200) μm
(1,0+D[mm] /200) μm
Maksymalny dopuszczalny błąd pomiaru długości zgodnie z EN ISO 10360 /VDI/VDE 2617:
(2,6+L[mm] /200) μm
(2,6+L[mm] /200) μm
(2,6+L[mm] /200) μm
(2,6+L[mm] /200) μm
(2,6+L[mm] /200) μm
(2,6+L[mm] /200) μm
(2,6+L[mm] /200) μm
(2,6+L[mm] /200) μm
Wymiary:
700x840x1055 mm
700x840x1055 mm
700x840x1055 mm
700x840x1055 mm
700x840x1355 mm
700x840x1355 mm
700x840x1355 mm
700x840x1355 mm
Masa:
250-290 kg
250-290 kg
250-290 kg
250-290 kg
300-340 kg
300-340 kg
300-340 kg
300-340 kg
Opcjonalnie:
końcówka stykowa
końcówka stykowa
końcówka stykowa
końcówka stykowa
końcówka stykowa
końcówka stykowa
końcówka stykowa
końcówka stykowa
Specyfikacja techniczna skanerów elementów obrotowych Opticline C900 i C1200
Model:
C908
C914
C923
C1214
C1223
Zakres pomiarowy / średnica:
0,2-80 mm
0,2-140 mm
0.2–230 mm
0,2-140 mm
0.2–230 mm
Zakres pomiarowy / długość:
900 mm
900 mm
900 mm
1200 mm
1200 mm
Wielkość detalu / masa:
200 N
200 N
600 N
200 N
600 N
Maksymalny dopuszczalny błąd pomiaru średnicy zgodnie z EN ISO 10360 /VDI/VDE 2617:
(1,0+D[mm] /200) µm
(1,0+D[mm] /200) µm
(1,0+D[mm] /200) µm
(1,0+D[mm] /200) µm
(1,0+D[mm] /200) µm
Maksymalny dopuszczalny błąd pomiaru długości zgodnie z EN ISO 10360 /VDI/VDE 2617:
(2,6+L[mm] /200) µm
(2,6+L[mm] /200) µm
(2,6+L[mm] /200) µm
(2,6+L[mm] /200) µm
(2,6+L[mm] /200) µm
Wymiary:
700x840x1655 mm
700x840x1655 mm
700x840x1655 mm
834x840x2070 mm
834x840x2070 mm
Masa:
320-360 kg
320-360 kg
320-360 kg
500 kg
500 kg
Opcjonalnie:
końcówka stykowa
końcówka stykowa
końcówka stykowa
końcówka stykowa
końcówka stykowa
Wzorcowanie? My się tym zajmiemy

Aby urządzenie zachowało deklarowaną dokładność, potrzebuje okresowego wzorcowania. Możesz je wykonać w Laboratorium ITA, akredytowanym wg ISO 17025, które wzorcuje urządzenia serii Opticline. Dzięki temu masz pewność wiarygodnych wyników i zgodności z wymaganiami jakości.

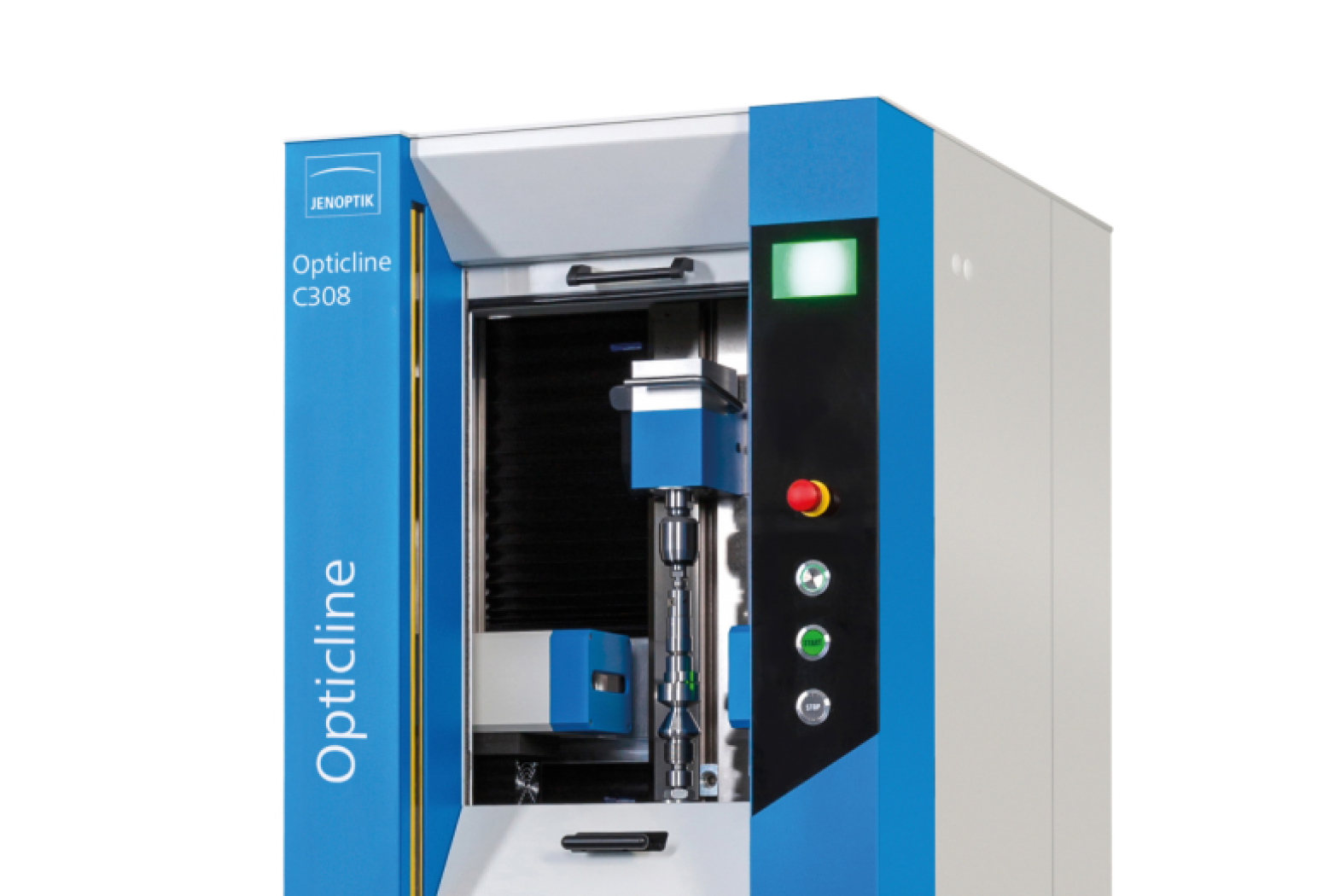

Umów się na prezentację produktu

Zapraszamy do firmy ITA. Pokażemy urządzenie w akcji. Sprawdzisz je w praktyce i dostaniesz konkretne odpowiedzi.

Umów spotkanie
Oddzwonimy, by potwierdzić szczegóły
Zapytaj o produkt
top-contact
Zadzwoń do nas
+48 61 222 58 11
Skontaktuj się z nami, nasi eksperci pomogą dobrać produkt
pod Twoje indywidualne potrzeby i przygotują ofertę.
Pliki do pobrania
Najczęściej zadawane pytania
FAQ

Jakie elementy mogę mierzyć?

Wały, wałki, osiowe elementy obrotowe o długości do 1200 mm i średnicy do 230 mm.

Jakie parametry można sprawdzić?

Długości, średnice, kąty, promienie, odchyłki kształtu i położenia (okrągłość, walcowość, bicie, prostoliniowość, równoległość), gwinty i odchyłki od profilu nominalnego.

Jaka jest dokładność systemu?

Błąd pomiarowy specyfikowany jest zgodnie z normą EN ISO 10360 oraz VDI/VDE 2617 i wynosi: (1,0+D[mm] /200) µm dla pomiarów średnic oraz (2,6+L[mm] /200) µm dla pomiarów długości. Błąd oraz specyfikowana powtarzalność jest każdorazowo potwierdzana podczas wzorcowania systemu.

Czy system nadaje się na halę produkcyjną?

Tak, system Opticline jest zbudowany do pracy w trudnych warunkach przemysłowych. Posiada systemy kompensujące wpływ warunków środowiskowych na wyniki oraz zawiera systemy bezpieczeństwa pracy operatora.

Czy mogę zautomatyzować stanowisko?

Tak, Opticline C można doposażyć w akcesoria i moduły do automatyzacji. Seria C ma pełną integrację z systemami SPC, robotami i PLC, a więc w pełni zastępuje wcześniej oferowaną serię CA.

W jakich branżach Opticline C jest stosowany?

Opticline może być stosowany we wszystkich branżach, gdzie potrzebny jest szybki i wiarygodny pomiar części obrotowo-symetrycznych wykonywanych w procesach toczenia i szlifowania. Typowe branże to automotive, lotnictwo, branża hydrauliczna oraz medyczna.
