JENOPTIK

Nowość

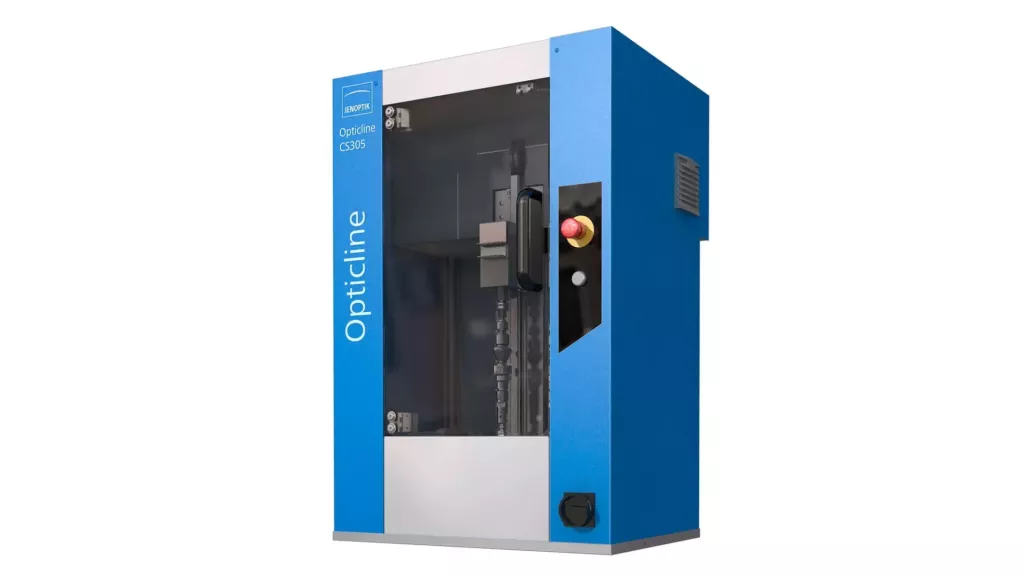

Opticline CS155, CS305, CS308

Skanery elementów obrotowych

Pomiar bezstykowy
Przystosowany do pracy w warunkach produkcyjnych
Pomiar cech geometrycznych, błędów kształtu oraz gwintów

Jesteś zainteresowany produktem?

Joanna Kowalska

Konsultant

Zapytaj o produkt

Zadzwoń +48 61 222 58 00 +48 61 222 58 00

Opis produktu

Opticline CS – szybki i precyzyjny system optyczny do pomiaru wałów i elementów obrotowych

Opticline CS to nowoczesny, optyczny system pomiarowy, zaprojektowany do szybkiego i bezkontaktowego pomiaru wałów oraz detali obrotowych w środowiskach produkcyjnych i laboratoryjnych. Urządzenie wykorzystuje zaawansowaną technologię kamer i źródeł światła, które przemieszczają się wzdłuż osi obrotu detalu, umożliwiając błyskawiczne skanowanie konturu i automatyczne obliczanie wielu cech geometrycznych.

Dzięki autokontroli na wzorcach odniesienia, kompensacji temperaturowej oraz zintegrowanemu oprogramowaniu TOLARIS Optic, seria Opticline CS zapewnia wiarygodność wyników pomiarowych, nawet w trudnych warunkach przemysłowych. To idealne rozwiązanie dla producentów, u których precyzja procesu (np. toczenie) wymaga kontroli, ale nie jest maksymalnie powtarzalna.

Zastosowanie systemu Opticline CS

Bezdotykowa kontrola jakości wałów, trzpieni i innych komponentów obrotowych
Pomiar cech geometrycznych, błędów kształtu, gwintów i promieni
Zastosowanie w środowiskach produkcyjnych i warsztatach pomiarowych
Szybkie pomiary w ciągu sekund – bez konieczności specjalnego przygotowania detalu
Idealny dla branż takich jak: motoryzacja, produkcja maszyn, obróbka skrawaniem, narzędziownia

Najważniejsze cechy systemu Opticline CS

Bezkontaktowy, optyczny system pomiarowy – brak zużycia narzędzi, brak wpływu operatora
Skanowanie i obliczanie cech w czasie rzeczywistym – błyskawiczna analiza detalu
Autokontrola na wbudowanych wzorcach referencyjnych – stabilność i powtarzalność pomiarów
Kompensacja temperaturowa – niezależność od warunków otoczenia
Zintegrowane oprogramowanie TOLARIS optic – intuicyjne sterowanie, raportowanie i analiza
Bezpieczna obsługa – urządzenie wyposażone w drzwi ochronne zgodne z wymogami BHP
Przystosowanie do trudnych warunków przemysłowych – odporność na drgania i zmienne temperatury
Szeroka gama modeli serii CS – dopasowanie do wymagań klienta i typu produkcji

Skorzystaj z usługi

Skanowanie 3D

Ponad 15 lat doświadczenia w skanowaniu 3D
Niespotykana nigdzie indziej mobilność urządzeń pomiarowych
Pomiary obiektów o wymiarach od kilku milimetrów do kilkunastu metrów

Dowiedz się więcej

Profesjonalne skanowanie 3D

Zobacz ofertę usługową

Zapytaj o produkt

Dlaczego warto

Usługa pomiarowa

Serwis gwarancyjny i pogwarancyjny

Profesjonalne doradztwo

Szkolenie produktowe

Szybkie ofertowanie

Oprogramowanie w języku polskim

Usługa wzorcowania

Baza wiedzy

Specyfikacja

Specyfikacja techniczna skanerów elementów obrotowych Opticline CS155, CS305, CS308

Model:

Zakres pomiarowy / średnica:

50 mm

80 mm

Zakres pomiarowy / długość:

150 mm

300 mm

Wielkość detalu / masa:

150 N

Maksymalny dopuszczalny błąd pomiaru średnicy zgodnie z EN ISO 10360 /VDI/VDE 2617:

(2+D[mm] /100) µm

Maksymalny dopuszczalny błąd pomiaru długości zgodnie z EN ISO 10360 /VDI/VDE 2617:

(5+L[mm] /100) µm

Wymiary:

690x570x920, 690x570x1070 mm

690x570x1070 mm

Masa:

110 kg

120 kg

Oprogramowanie

Oprogramowanie TOLARIS optic

Intuicyjne oprogramowanie sterujące z funkcją raportowania TOLARIS optic pozwala na bardzo szybkie tworzenie programów pomiarowych. Budowanie programu pomiarowego polega na wyborze typu charakterystyki oraz wskazaniu w jakim miejscu na przedmiocie ma być ona mierzona. Te informacje wystarczą, aby maszyna wykonała automatyczny pomiar.

Szczegóły

Pliki do pobrania

Broszura informacyjna lini produktów Opticline

pdf • 0.97 MB

Pobierz
