Opticline WMS – szybki i precyzyjny system optyczny do pomiaru wałów i elementów obrotowych
Opis

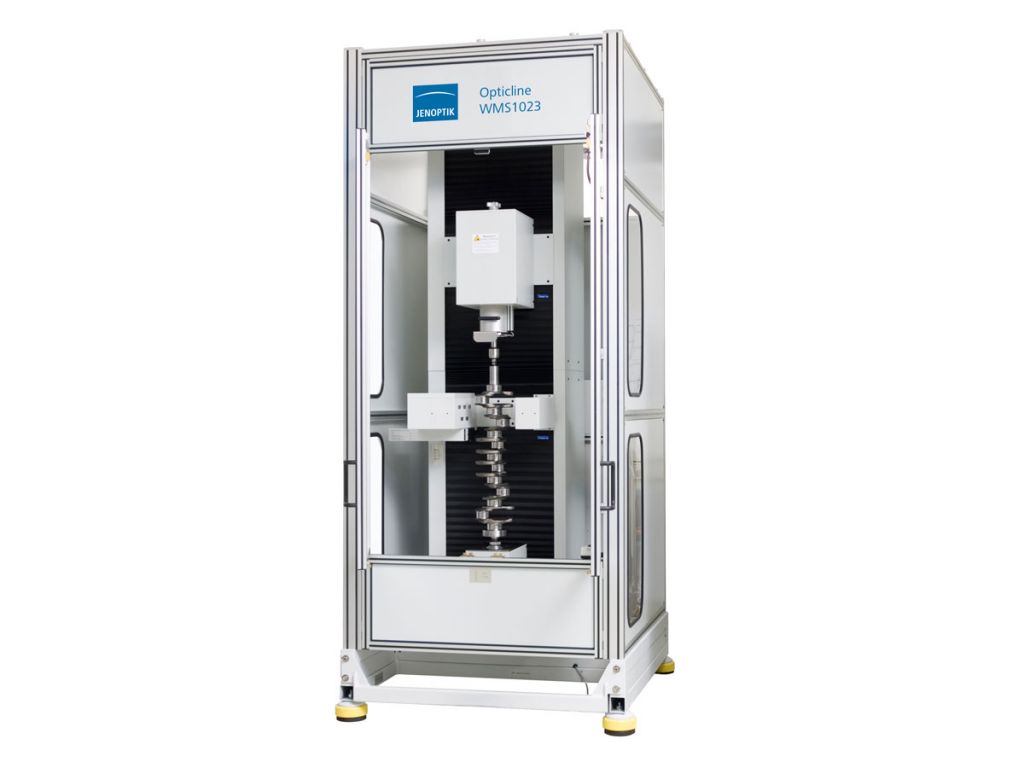

Opticline WMS to optyczny, wysoce precyzyjny system pomiarowy do wałów i elementów obrotowych, zaprojektowany specjalnie do obsługi dużych i ciężkich części. Urządzenie wykorzystuje zestaw kamer i źródła światła poruszających się wzdłuż osi obrotu detalu, co umożliwia błyskawiczne zebranie konturu oraz automatyczne obliczanie wielu cech geometrycznych.
Dzięki autokontroli na wzorcach odniesienia, kompensacji temperaturowej oraz systemowi wielu kamer, Opticline WMS zapewnia wysoką i stałą dokładność w całym zakresie pomiarowym – nawet przy bardzo dużych detalach. Konstrukcja umożliwia pionowe mocowanie części, a system jest przystosowany do automatycznego załadunku elementów o masie do 120 kg. To rozwiązanie stworzone dla przemysłu, w którym konieczna jest kontrola dużych, masywnych detali – np. w branży motoryzacyjnej i lotniczej (wały napędowe, wałki przekładni, wały korbowe), maszynowej czy ciężkiej obróbce skrawaniem.
Technologia
-
-
Multisensoryczny system pomiarowy
System Opticline WMS może być wyposażony w dodatkową głowicę stykową T3D, która umożliwia pomiar cech niewidocznych dla technologii optycznej, takich jak rowki wpustowe, otwory czy parametry kół zębatych.
-
Integracja SPC i Smart Factory
Systemy Opticline WMS wyposażone są w interfejsy do integracji z systemami SPC oraz komunikacji za pomocą modułów PLC. Dane pomiarowe mogą być na bieżąco wysyłane do systemów zarządzania jakością, a pomiar może być realizowany
Pomiar dużych i ciężkich detali
Opticline WMS został zaprojektowany do obsługi przedmiotów o masie do 120 kg i średnicy do 320 mm. Dzięki specjalnej konstrukcji urządzenie umożliwia szybkie i bezpieczne mocowanie detali w układzie pionowym, również w trybie automatycznym.
Możliwość dokładnej kontroli dużych elementów, które dotychczas wymagały specjalnych stanowisk pomiarowych.
Gotowość do automatyzacji
Opticline WMS może pracować jako maszyna offline z ręcznym załadunkiem lub zostać zintegrowana z systemem automatycznego podawania części za modułu PLC. Dzięki temu sprawdza się zarówno w jednostkowych pomiarach, jak i w pełni zautomatyzowanych liniach.
Elastyczne dopasowanie do procesu produkcyjnego i łatwe przejście do automatyzacji.
Najwyższa precyzja dzięki systemowi wielu kamer
System wielu kamer gwarantuje duży zakres pomiarowy przy zachowaniu wysokiej rozdzielczości i dokładność w całym zakresie pomiarowym – także przy bardzo dużych przedmiotach. Masywne detale mogą być mierzone z powtarzalnością do dziesiątych części mikrometra.
Stabilne i wiarygodne wyniki pomiarowe niezależnie od gabarytu części.
Oprogramowanie
-
Oprogramowanie TOLARIS Optic dla systemów Opticline
- Intuicyjne oprogramowanie sterujące dla systemów Opticline z kreatorami planów pomiarowych i obsługą „drag & drop” na konturze detalu
- Pełna analiza cech geometrycznych wałków i odchyłek kształtu/położenia z szybką wizualizacją wyników w czasie rzeczywistym
- Elastyczne raportowanie oraz integracja z korekcją procesu obróbki i systemami jakości
Kiedy wybrać:
Gdy używasz systemów Opticline i potrzebujesz oprogramowania, które umożliwi szybkie tworzenie planów, powtarzalne pomiary wałków i łatwe powiązanie wyników z produkcją.
Wzorcowanie? My się tym zajmiemy
Aby urządzenie zachowało deklarowaną dokładność, potrzebuje okresowego wzorcowania. Możesz je wykonać w Laboratorium ITA, akredytowanym wg ISO 17025, które wzorcuje urządzenia serii Opticline. Dzięki temu masz pewność wiarygodnych wyników i zgodności z wymaganiami jakości.
Najczęściej zadawane pytania
FAQ
Jakie detale można mierzyć w Opticline WMS?
Elementy obrotowe o masie do 120 kg i średnicy do 320 mm, np. wały napędowe, komponenty silników czy części maszynowe.
Ile trwa pomiar dużych części?
Pomiar odbywa się w ciągu kilku do kilkudziesięciu sekund, nawet przy bardzo dużych detalach.
Jak system utrzymuje dokładność pomiaru?
Dzięki autokontroli na wzorcach, kompensacji temperaturowej oraz systemowi wielu kamer
Czy urządzenie może być w pełni zautomatyzowane?
Opticline WMS może być połączony z systemami automatycznego załadunku poprzez PLC, ale dostępna jest także wersja do obsługi ręcznej.
