Przyrządy do kół zębatych
Opis

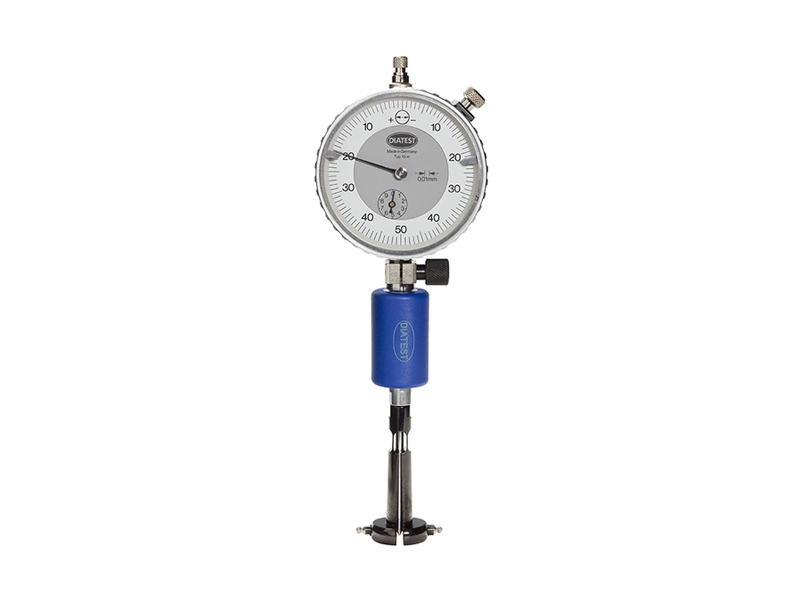

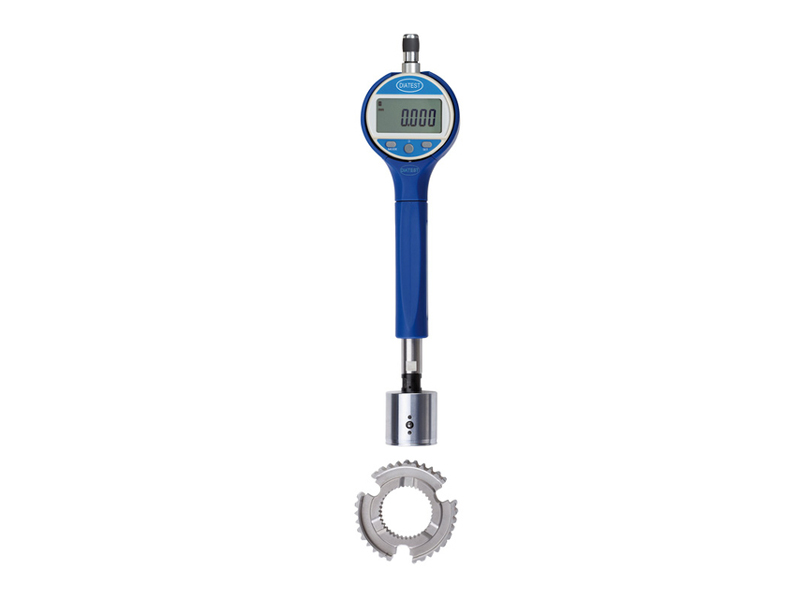

Dwupunktowe przyrządy Diatest do kontroli kół zębatych mierzą średnice wewnętrzne (Mi 3,5–333 mm) i zewnętrzne (Ma 0–140 mm).

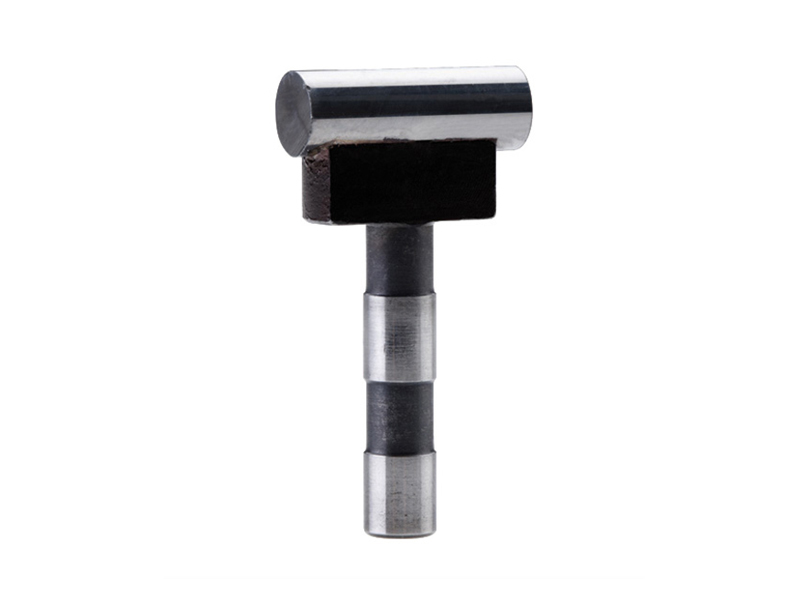

Wymienne końcówki, kulki z węglika, współpraca z czujnikami zegarowymi lub cyfrowymi; dostępne specjalne wykonania na zamówienie.
Szerokie zakresy Mi/Ma

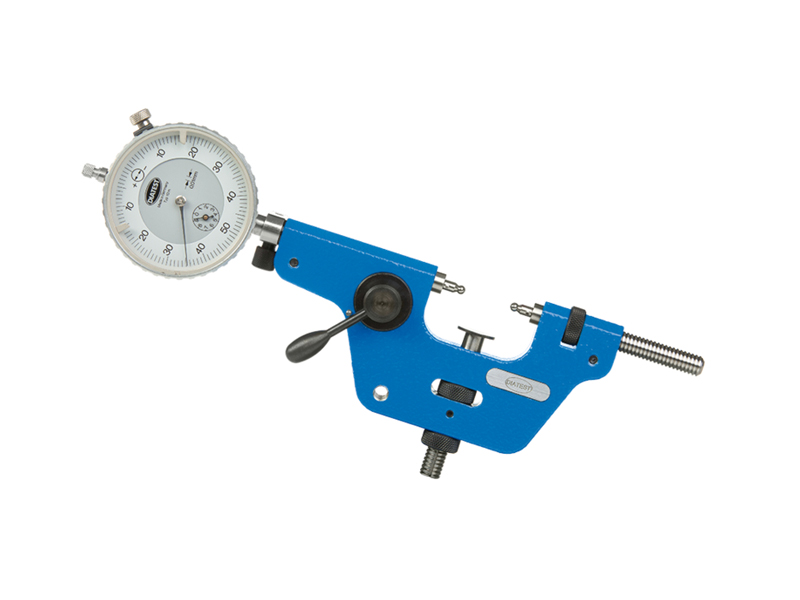

Dla kół wewnętrznych: Mi 3,5–333 mm i zakres pomiarowy 0,6–3 mm zależnie od modelu. Od Mi = 9,3 mm końcówki są wymienne; możliwa głowica samocentrująca BMD-IV od Ø10 mm. Dla kół zewnętrznych: Ma 0–140 mm w czterech podzakresach.
Rozwiązanie łączy szybkie ustawienie z powtarzalnością wyników.
Dwupunktowa kontrola uzębień
Przyrządy Diatest mierzą średnice wewnętrzne i zewnętrzne kół zębatych metodą dwupunktową. Sprawdzają cechy zarówno na produkcji, jak i w laboratorium. Kulki pomiarowe wykonano z węglika dla wysokiej trwałości.
Dostępne są wykonania specjalne pod rysunek klienta.
Integracja i personalizacja
Przyrządy współpracują z czujnikami zegarowymi oraz cyfrowymi, dając czytelny odczyt. Modułowa konstrukcja ułatwia dobór końcówek do profilu uzębienia. Diatest realizuje projekty specjalne dostosowane do wymagań procesu.
Opcjonalne akcesoria wspierają kontrolę seryjną.
Zapytaj o produkt
Zadzwoń do nas
+48 61 222 58 11pod Twoje indywidualne potrzeby i przygotują ofertę.
