Tomografy rentgenowskie CT

Przemysłowa tomografia rentgenowska CT pozwala zajrzeć do wnętrza badanego obiektu bez konieczności jego niszczenia, przez co zaliczana jest do grupy badań NDT. Z setek lub tysięcy projekcji powstaje model objętościowy (3D), który pozwala wykrywać wady materiałowe i konstrukcyjne, a także mierzyć cechy zewnętrzne i wewnętrzne. Jeden skan elementu pozwala wykonać szereg analiz i często zastępuje kilka etapów klasycznej kontroli. W ITA oferujemy tomografy CT firmy Waygate Technologies dedykowane do pracy w laboratoriach, działach jakości i R&D, jednostkach naukowych oraz zakładach produkcyjnych. Systemy sprawdzają się w elektronice, odlewach, tworzywach, kompozytach i druku 3D. Pozwalają m.in. ocenić porowatość, pęknięcia i braki przetopu, a także grubości ścianek, wypełnienie kanałów i kompletność montażu. W metrologii długości i kąta dane CT mogą służyć do bezpośredniego wymiarowania oraz porównania z modelem nominalnym CAD. Dobór urządzenia zależy od celu inspekcji, wielkości elementu badanego i materiału z jakiego jest wykonany.

Decydując się na system CT od ITA, zyskujesz nie tylko sprzęt najwyższej jakości, ale także wsparcie w integracji oraz profesjonalne szkolenia i serwis.

Nowość

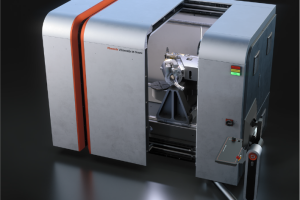

Mikrotomograf CT- Phoenix V|tome|x M NEO

Rozdzielczość w skali mikro i nano – doskonała do najbardziej wymagających aplikacji.
Gwarancja najwyższej jakości obrazów oraz danych dla małych i dużych elementów.
Najlepsza dostępna na rynku specyfikacja metrologiczna zgodnie z VDI/VDE 2630.

Kiedy wybrać:
Gdy szukasz systemu najwyższej klasy oferującego niespotykaną jakość danych dla wymagających aplikacji.

Szczegóły

Zapytaj o produkt

Bestseller

Mikrotomograf CT- Phoenix V|tome|x S240

Duża uniwersalność dzięki konstrukcji dwulampowej.
Stabilizowany temperaturowo panelowy detektor zapewnia wysoki kontrast i doskonałą jakość obrazów.
Zoptymalizowane i przyjazna oprogramowanie datos|x ułatwia kontrolowanie wszystkich komponentów i procesów.

Kiedy wybrać:
Gdy szukasz uniwersalnego systemu do skanowania lekkich metali oraz tworzyw sztucznych.

Szczegóły

Zapytaj o produkt

Badanie i pomiary metodą tomografii komputerowej (CT)

Nieniszcząca kontrola wnętrza detalu i precyzyjne pomiary wymiarowe w jednym badaniu. Szybko, dokładnie i z wynikami gotowymi do decyzji jakościowych, analizy wad lub porównania z modelem CAD.

Dowiedz się więcej

Nanotomograf CT - Phoenix Nanotom M

Ekstremalnie wysoka jakość obrazu dzięki cyfrowemu detektorowi o bardzo wysokiej rozdzielczości i stabilizacji temperaturowej.
Otwarta lampa rentgenowska nanofocus umożliwiająca wykrywanie szczegółów poniżej 200 nm.
Opcjonalna wersja HR oferująca wykrywalność szczegółów od 50nm wykorzystując źródło od Excillum.

Kiedy wybrać:
Gdy szukasz systemu do skanowania małych próbek z najwyższą możliwą rozdzielczością.

Szczegóły

Zapytaj o produkt

Tomograf CT - Phoenix V|tome|x C450

Lampa 450kV minifocus zapewniająca możliwość prześwietlania dużych detali lub wykonanych z materiałów o dużej pochłanialności.
Kompaktowa konstrukcja zaprojektowana do użytku na hali produkcyjnej.
Precyzyjny manipulator oparty na bazie granitowej umożliwiający skanowanie dużych próbek o masie do 100 kg.

Kiedy wybrać:
Gdy szukasz systemu do skanowania dużych elementów lub wykonanych z gęstych materiałów.

Szczegóły

Zapytaj o produkt

FAQ

Co to jest tomografia komputerowa (CT) w badaniach nieniszczących?

Tomografia komputerowa (CT) to zaawansowana metoda badań nieniszczących (NDT), która umożliwia pełne odwzorowanie 3D geometrii zewnętrznej i wewnętrznej obiektu bez konieczności jego przecinania. Pozwala wykrywać wady ukryte, analizować złożone konstrukcje i wykonywać precyzyjne pomiary elementów niedostępnych dla tradycyjnych metod inspekcji.

Jakie są rodzaje przemysłowych tomografów rentgenowskich?

Nanotomografy – wykrywalność szczegółów od 50 nm, idealne do badań mikrostruktur,
Mikrotomografy – doskonały kompromis między rozdzielczością a mocą

Do osobnej kategorii urządzeń można zaliczyć tomografy wykorzystujące źródła o wysokim napięciu i mocy – lampy od 450 kV oraz akceleratory liniowe, umożliwiające skanowanie dużych, gęstych elementów.

Do czego stosuje się tomografię przemysłową?

kontroli jakości i weryfikacji wymiarowej,
inspekcji spoin i połączeń lutowanych,
analizy porowatości materiałów,
badań komponentów elektronicznych,
pomiarów współrzędnościowych,
analizy uszkodzeń w badaniach materiałowych.

Jakie zalety ma tomografia rentgenowska w porównaniu z innymi metodami NDT?

Tomografia CT umożliwia oglądanie i pomiar wnętrza obiektu bez jego niszczenia, oferuje trójwymiarową wizualizację i wysoką precyzję pomiarów, a także pozwala na automatyczną analizę danych oraz integrację z systemami CAD.

Czy możliwe jest skanowanie dużych i gęstych obiektów?

Tak, w tym celu stosuje się systemy z lampami minifocus (do 450 kV), które umożliwiają penetrację dużych elementów i materiałów o dużej gęstości.

Czy tomografy można zintegrować z systemami CAD i pomiarami współrzędnościowymi?

Tak. Dane z tomografów CT mogą być eksportowane do formatów zgodnych z popularnymi systemami CAD, co umożliwia porównanie z modelem nominalnym oraz integrację z pomiarami współrzędnościowymi.

Czy metrologia CT może zastąpić CMM?

CT pozwala mierzyć wnętrze części i złożone geometrie bez cięcia próbek, więc świetnie uzupełnia CMM. Pomiary współrzędnościowe wciąż są bardzo dokładne dla powierzchni zewnętrznych i baz odniesienia. Najlepsze efekty daje łączenie obu metod zależnie od cech i tolerancji.
