Zintegrowany system frezowania powierzchni
Urządzenie posiada automatyczne narzędzie frezarskie przygotowujące powierzchnię próbki przed pomiarem. Proces jest w pełni zintegrowany z cyklem pomiarowym, eliminując konieczność ręcznej obróbki.
Kolejnet Working
28-29 stycznia, Bydgoskie Centrum Targowo-Wystawienniecze
Sprawdź szczegóły
Popularne
- Start
-
Oferta
-
Systemy pomiarowe
-
Twardościomierze
-
Automatyczny portalowy twardościomierz Brinella AFFRI Easy Portal 3000
Automatyczny portalowy twardościomierz Brinella AFFRI Easy Portal 3000
- Portalowa konstrukcja zapewnia dużo miejsca i możliwości pomiaru bardzo dużych komponentów.
- Automatyczny system pomiarowy zwiększa powtarzalność wyników.
- Szeroki zakres sił umożliwia badanie róznych materiałów i grubości.
Dział sprzedaży
Zainteresował Cię ten produkt?
Automatyczny portalowy twardościomierz Brinella AFFRI Easy Portal 3000
Opis

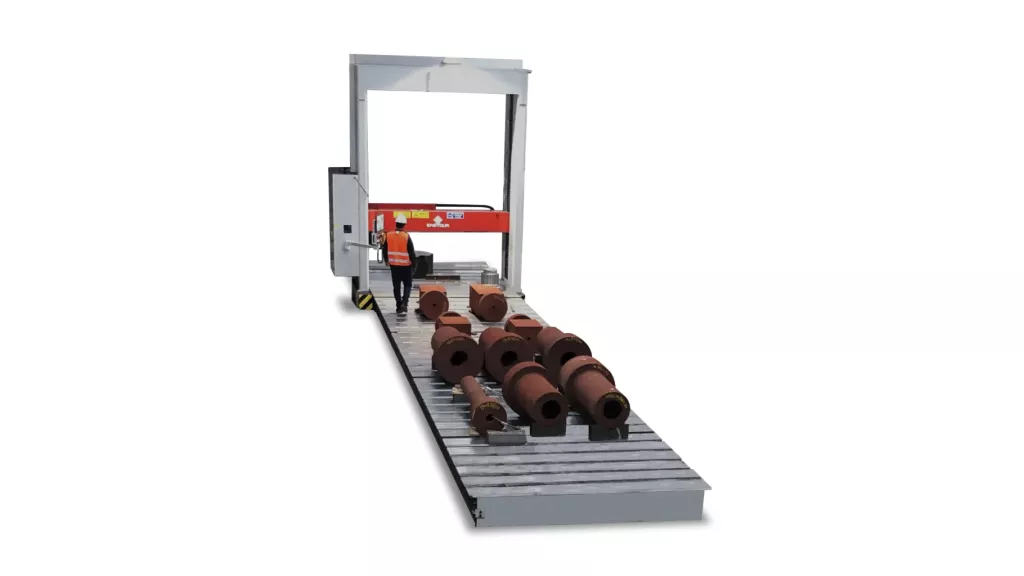

AFFRI Easy Portal 3000 to w pełni automatyczny, portalowy twardościomierz Brinella przeznaczony do pomiarów na bardzo dużych elementach przemysłowych. Maszyna integruje przygotowanie powierzchni frezowaniem, wykonanie odcisku i automatyczny odczyt twardości w jednym cyklu. Dzięki konstrukcji portalowej obsługuje próbki o długości do 16 m, wysokości ponad 5 m i szerokości ponad 4 m.
Wyposażona w kamerę z autofocusem i laserowy wskaźnik punktu testowego, zapewnia precyzyjne pozycjonowanie. Doskonała do pracy w kuźniach, hutach i zakładach obróbki cieplnej.
Technologia
-
-
Closed‑Loop – zamknięta pętla kontroli siły
Obciążenia są generowane i monitorowane w czasie rzeczywistym z dokładnością do 0,05 %, co zapewnia powtarzalność wyników nawet przy dużych elementach. Technologia minimalizuje wpływ drgań i ugięć, gwarantując stabilność pomiarów.
-
Portalowa konstrukcja z czteroosiowym ruchem i turretem narzędziowym
Mostowa konstrukcja umożliwia ruch w osiach XYZ, pozwalając na testowanie wielkogabarytowych części. Turret narzędziowy automatycznie zmienia wgłębnik, obiektyw lub frez, a laser wskazuje punkt testowy, co usprawnia dokładne i szybkie pomiary.
Testowanie wielkogabarytowych elementów
Stół o długości do 16 m i wysokość ponad 5 m pozwala badać odlewy i komponenty, które nie mieszczą się w standardowych maszynach.
Skraca czas pracy, eliminując konieczność dzielenia próbki.
Automatyczny cykl frezowanie‑odcisk‑pomiar
Cały proces pomiarowy jest wykonywany jednym naciśnięciem przycisku – frezowanie powierzchni, wgłębienie i odczyt twardości realizowane są automatycznie.
Skraca czas pracy i minimalizuje ryzyko błędów operatora.
Precyzja i powtarzalność pomiarów
Dzięki zamkniętej pętli kontroli siły, kamerze z autofocusem i konstrukcji portalowej, wyniki są stabilne nawet przy bardzo dużych częściach.
Skraca czas pracy przez eliminację powtarzalnych pomiarów i zapewnia wysoką jakość danych.
Najczęściej zadawane pytania
FAQ
Czy tester obsługuje tylko metodę Brinella?
Tak – podstawowo Brinella HBW/HBWT ISO 6506 / ASTM E10. Opcjonalnie można skonfigurować testy Rockwella.
Jak duże próbki można badać?
Do 16 m długości, ponad 5 m wysokości i 4 m szerokości.
Czy wymagana jest ręczna obróbka powierzchni?
Nie – frezarka wbudowana w maszynę przygotowuje powierzchnię automatycznie.
Jak długo trwa cykl pomiaru?
Pełny cykl (frezowanie + odcisk + odczyt) trwa poniżej 1 minuty.
Jak odbywa się odczyt twardości?
Kamera z autofocusem mierzy średnicę lub przekątne odcisku, automatycznie przetwarzając dane i generując wyniki.
Czy urządzenie jest zgodne z normami międzynarodowymi?
Tak – zgodny z ASTM E10, ISO 6506 i kalibrowalny zgodnie z ISO/IEC 17025, ILAC-MRA, PCA.
Lista testów możliwych do wykonania
- Brinell – ISO 6506 / ASTM E10
HBW 1/10, HBW 1/30, HBW 2.5/15.625, HBW 2.5/31.25, HBW 2.5/62.5, HBW 2.5/187.5, HBW 5/25, HBW 5/62.5, HBW 5/125, HBW 5/250, HBW 5/750, HBW 10/100, HBW 10/250, HBW 10/500, HBW 10/1000, HBW 10/1500, HBW 10/3000.
- Rockwell (opcjonalnie) – ISO 6508 / ASTM E18
Skale: HRA, HRB, HRC, HRD, HRF, HRG, HRL, HRM, HRR / HRN, HRT.
