Zaprojektowany do precyzyjnych pomiarów wałów korbowych i wałków rozrządu.
Wysoka wydajność – krótki czas cyklu pomiarowego i wysoka powtarzalność.
Elastyczność – możliwość konfiguracji pod różne typy wałów.

Kiedy wybrać?
Gdy kluczowa jest szybka i dokładna kontrola wałów korbowych i rozrządu na produkcji.

Zapytaj o ofertę

Dział sprzedaży

Zainteresował Cię ten produkt?

Zapytaj o produkt

Zadzwoń +48 61 222 58 11

Zapytaj o ofertę

System do wałów korbowych i rozrządu - Formline CFM 3010

Opis

Formline CFM 3010 firmy Hommel-Etamic to wszechstronny system do pomiaru wałów korbowych, rozrządu i wałków skrzyń biegów. W pełni zautomatyzowana, sterowana CNC maszyna pomiarowa Formline CFM 3010 umożliwi wykonywanie szybkich i bardzo precyzyjnych pomiarów na wszelkiego rodzaju wałach. Konstrukcja urządzenia oraz zastosowane systemy tłumienia drgań pozwalają na stabilną pracę w warunkach produkcyjnych. Nowoczesne i przyjazne oprogramowanie Tolaris Shaft zapewniają łatwość programowania i kompleksową ocenę wyników.

Elementy zestawu:

maszyna pomiarowa CFM z granitową kolumną
reduktor i filtr sprężonego powietrza
komputer PC z Monitorem LCD
oprogramowanie Tolaris Shaft
szafka na komputer i panel sterowania

Technologia

Oprogramowanie Tolaris Shaft

Oprogramowanie Tolaris Shaft zostało stworzone i zoptymalizowane z myślą o pomiarach elementów typu wałek, takich jak wały korbowe i wałki rozrządu. Programowanie cyklówpomiarowych jest intuicyjne, moduł raportowania pozw

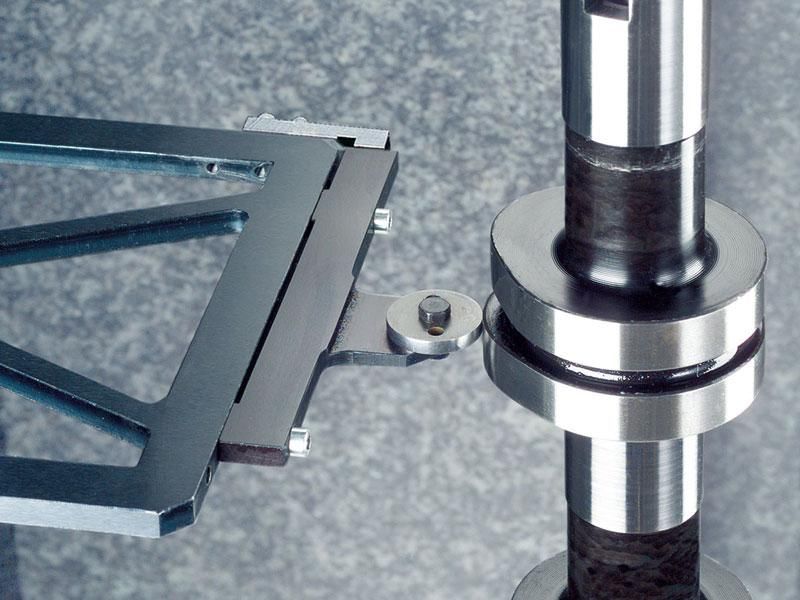

Głowica pomiarowa urządzenia Formline CFM3010 podczas badania wałka rozrządu

Szeroki zakres zastosowań

System zaprojektowano do pomiaru wałów korbowych i wałków rozrządu, a także wałków skrzyń biegów. Długość mierzonego detalu może wynosić do 1250 mm lub 1500 mm, co pokrywa potrzeby większości aplikacji automotive i przemysłu maszynowego.

Zwiększa uniwersalność parku pomiarowego.

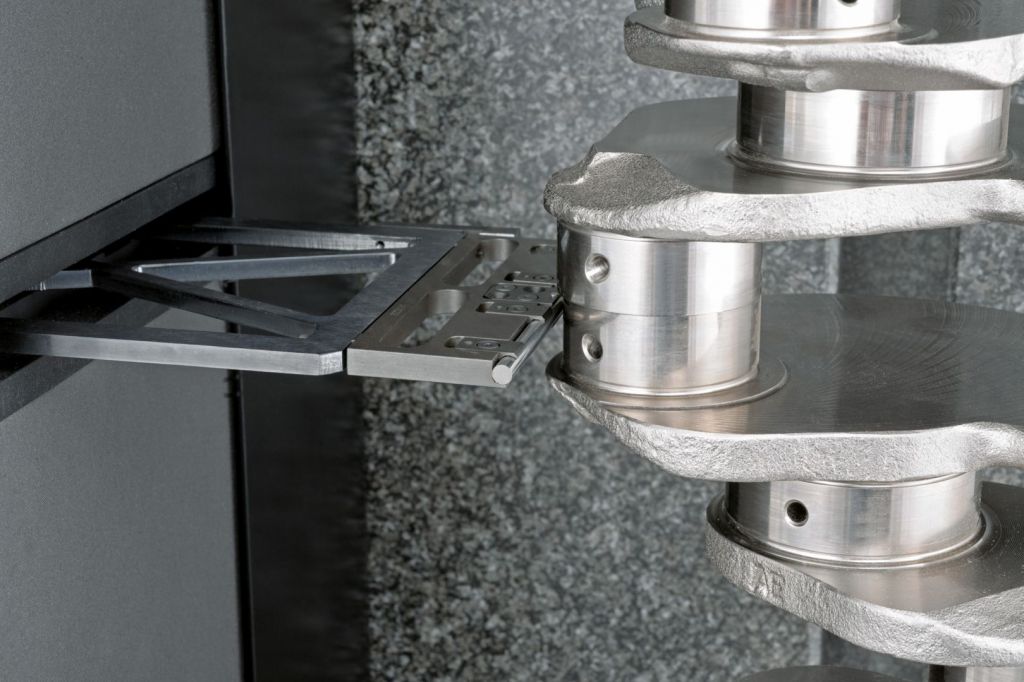

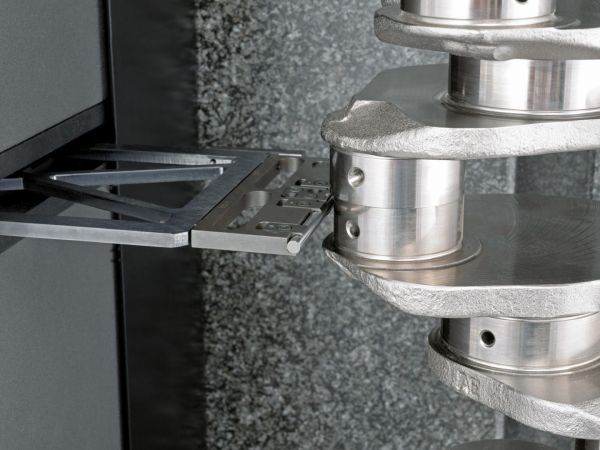

Sonda pomiarowa urządzenia Formline CFM3010 w trakcie kontroli wału korbowego

Dokładność i stabilność w warunkach produkcyjnych

Bardzo precyzyjne układy pomiarowe oraz konstrukcja tłumiąca drgania gwarantują wiarygodne wyniki nawet przy stanowisku zlokalizowanym na hali. Wysoka wydajność (krótki czas cyklu) idzie tu w parze ze stabilnością procesu.

Redukuje odrzuty i koszty jakości.

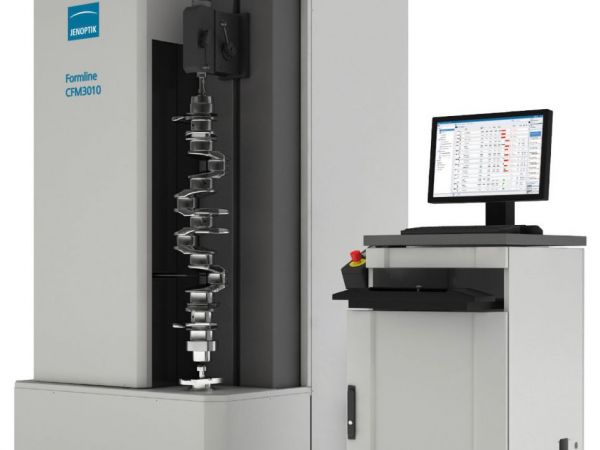

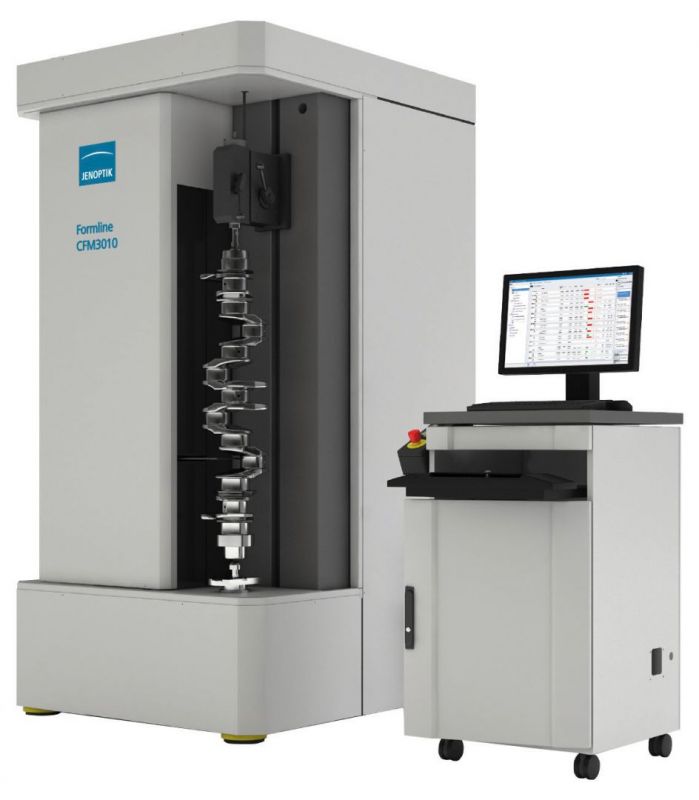

Formline CFM 3010 – urządzenie do pomiaru wałów korbowych i rozrządu, badanie odchyłek kształtu

Szybkie przezbrojenie i bezpieczeństwo pracy

Magnetyczne systemy mocowania ramienia do głowicy zapewniają szybką wymianę oraz ochronę najbardziej wrażliwych podzespołów w przypadku wystąpienia kolizji. Zmotoryzowany system obrotu głowicy pozwala na pomiar z każdej strony elementu (z zewnątrz i wewnątrz), a programowo ustawiana siła nacisku pozwala dostosować parametry względem wymagań.

Skraca czas pracy.

Maszy pytania? Potrzebujesz pomocy?

Zapytaj o produkt

Zadzwoń +48 61 222 58 11

Specyfikacja

Specyfikacja techniczna przyrządu do pomiaru wałów korbowych i rozrządu Formline CFM 3010

Model:

Maksymalna mierzona średnica:

300 mm

Maksymalna średnica przedmiotu:

300 mm

Maksymalna długość mierzonego przedmiotu:

1250 mm,
opcjonalnie 1500 mm

Średnica stołu:

196 mm

Rozdzielczość osi C:

0,00005˚

Dokładność pozycjonowania osi C:

0,1˚

Dokładność pomiarowa w osi C:

±0,00028˚

Maksymalne obciążenie osi C:

1500 N

Prędkość pomiarowa osi C:

0,5-50 obr./min

Zakres osi Z:

1250 mm,
opcjonalnie 1500 mm

Prędkość pomiarowa osi Z:

1-200 mm/s

Ochrona antykolizyjna osi Z:

tak

Rozdzielczość osi Z:

0,1 μm

Błąd maksymalny w osi Z:

±3 μm

Zakres pomiarowy osi X:

210 mm

Rozdzielczość osi X:

0,02 μm

Błąd maksymalny w osi X:

±0,2 μm

Rozdzielczość promieniowa osi X:

0,02 μm

Rozdzielczość osiowa osi X:

0,1 μm

Masa:

2400 kg

Rozwiń pełną specyfikację

Oprogramowanie

Oprogramowanie Tolaris Shaft do pomiaru wałów
- Oprogramowanie Windows zoptymalizowane do pomiarów wałów korbowych i rozrządu
- Szybki kreator planów pomiarowych i automatyczne generowanie programów CNC
- Przejrzysta ocena wyników i powielanie charakterystyk przy tworzeniu programów
Kiedy wybrać:
Gdy mierzysz wały korbowe lub rozrządu i chcesz skrócić czas przygotowania programów pomiarowych oraz ujednolicić ocenę wyników między seriami.
Dowiedz się więcej

Najczęściej zadawane pytania

FAQ

Do czego służy Formline CFM 3010?

Do szybkiego i dokładnego sprawdzania wałów korbowych, wałków rozrządu oraz wałków skrzyń biegów w produkcji i w laboratorium.

Jakie długości detali można mierzyć?

Urządzenie obsługuje wały o długości do 1250 mm lub 1500 mm (w zależności od konfiguracji).

Czy system nadaje się do pracy na hali produkcyjnej?

Tak. Solidna konstrukcja i tłumienie drgań umożliwiają wiarygodne pomiary w środowisku produkcyjnym.

Jakie oprogramowanie jest dostarczane z maszyną?

W standardzie znajduje się Tolaris Shaft - pakiet dedykowany pomiarom wałów korbowych i rozrządu.

Kiedy warto wybrać właśnie ten model?

Gdy kluczowa jest szybka i dokładna kontrola wałów korbowych i rozrządu bezpośrednio na produkcji.

Co wchodzi w skład zestawu?

Maszyna CFM z kolumną granitową, elementy przyłączeniowe, komputer PC z monitorem, oprogramowanie Tolaris Shaft oraz szafka na komputer i panel sterowania.

Zapytaj o produkt

Zadzwoń do nas

+48 61 222 58 11

Skontaktuj się z nami, nasi eksperci pomogą dobrać produkt
pod Twoje indywidualne potrzeby i przygotują ofertę.

Pliki do pobrania

Broszura informacyjna przyrządu do pomiaru wałów korbowych i rozrządu Formline CFM 3010

pdf • 0.92 MB

Pobierz
