System pomiaru odchyłek kształtu i położenia- Formline F900
- Najwyższa precyzja – komponenty najwyższej klasy i stolik oparty na łożyskach powietrznych.
- Pełna automatyzacja pomiaru – automatyczne centrowanie, poziomowanie i pomiar w trybie CNC.
- Kompleksowość – pomiar kształtu, chropowatości i parametrów TWIST w jednym cyklu.
Kiedy wybrać?
Gdy potrzebujesz w pełni automatycznego systemu do złożonych pomiarów.
Zapytaj o ofertę
Dział sprzedaży
Zainteresował Cię ten produkt?
Zapytaj o produkt
Zadzwoń Opis

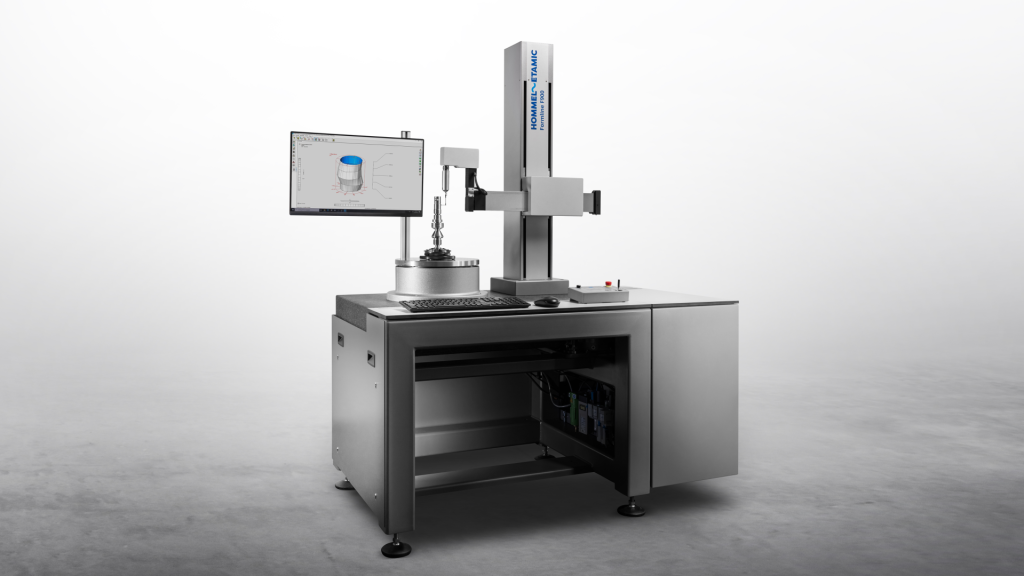

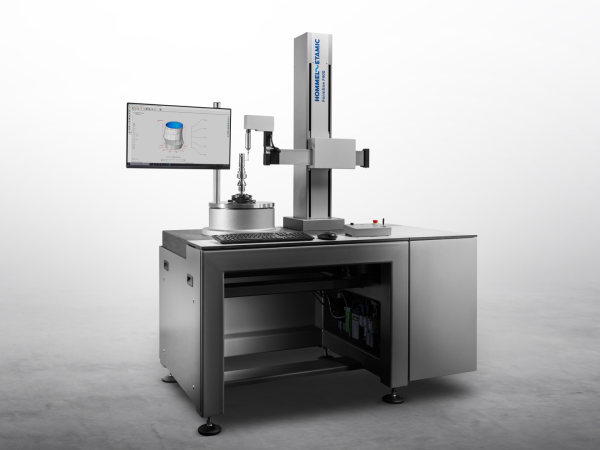

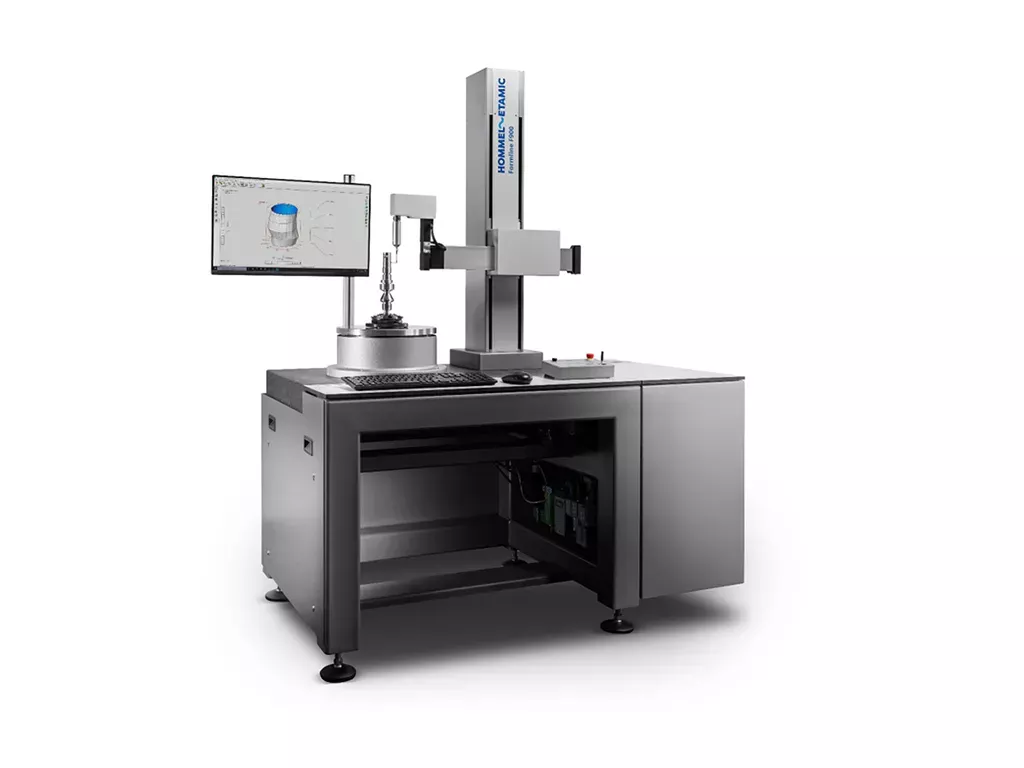

System pomiaru odchyłek kształtu i położenia - Formline F900
System Formline F900 od Hommel-Etamic to w pełni zautomatyzowany przyrząd pomiarowy służący do precyzyjnych stykowych pomiarów tolerancji kształtu i położenia oraz nierówności powierzchni (np. chropowatość, TWIST). Stosowany jest tam, gdzie wymagana jest wysoka dokładność pomiarów elementów obrotowych — w precyzyjnej produkcji przemysłowej i w laboratoriach pomiarowych. Umożliwia wykonywanie pomiaru cech takich jak okrągłość, walcowość, płaskość, bicie promieniowe czy chropowatość — wszystko w jednej sekwencji pomiarowej. F900 wyposażony jest w osie o bardzo wysokiej rozdzielczości, a stolik obrotowy z łożyskami powietrznymi umożliwia automatyczne centrowanie i poziomowanie mierzonej części.

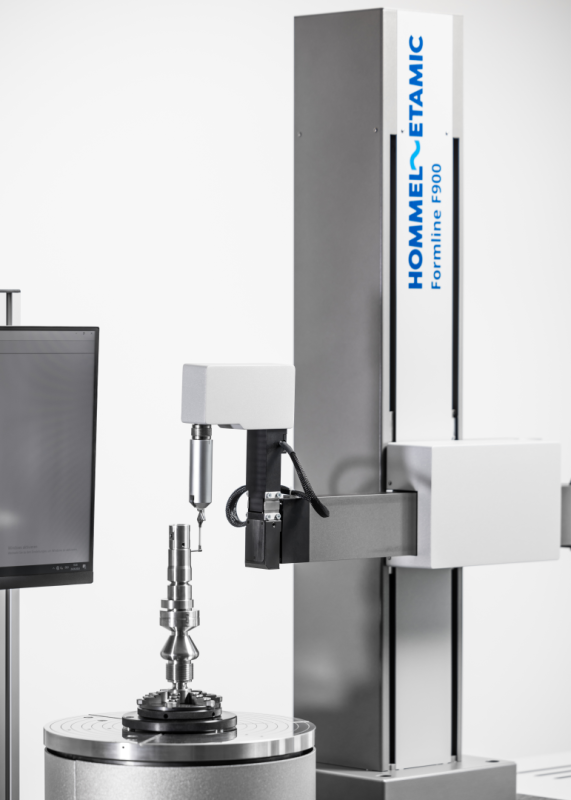

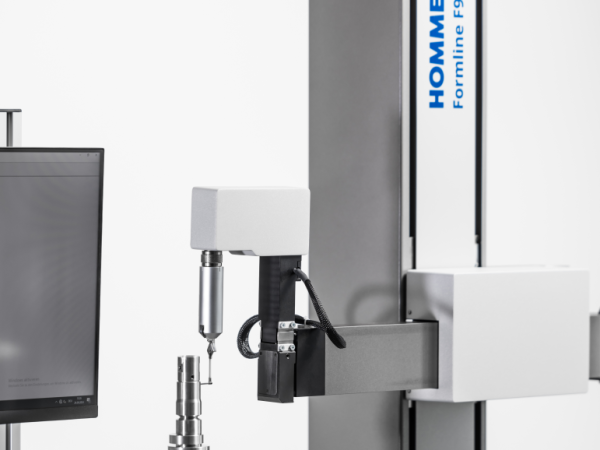

Zmotoryzowany moduł pozycjonowania głowicy pomiarowej zapewnia możliwość tworzenia zautomatyzowanych przebiegów pomiarowych, co wpływa na usprawnienie procesu kontroli jakości i wyklucza wpływ operatora na uzyskiwane wyniki.
Komponenty najwyższej klasy
Formline F900 wykorzystuje komponenty najwyższej klasy, w tym stół oparty na łożyskach powietrznych o wysokiej sztywności. System tłumienia drgań zapewnia brak wpływu warunków środowiskowych na wyniki. Dostępne są trzy wersje F900, co pozwala na dobór optymalnej konfiguracji w zależności od potrzeb użytkownika.
Zwiększa wiarygodność wyników.
Automatyzacja cyklu pomiarowego

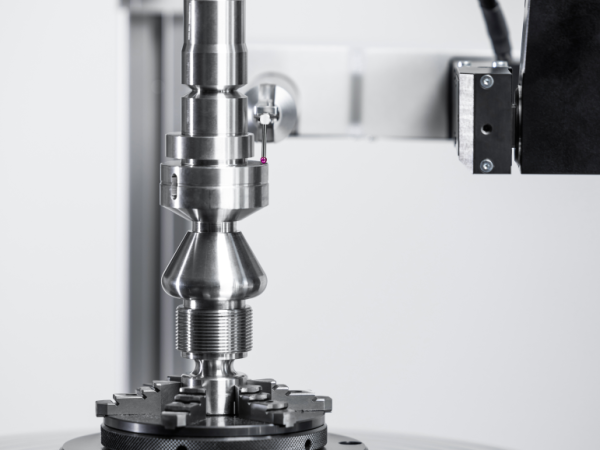

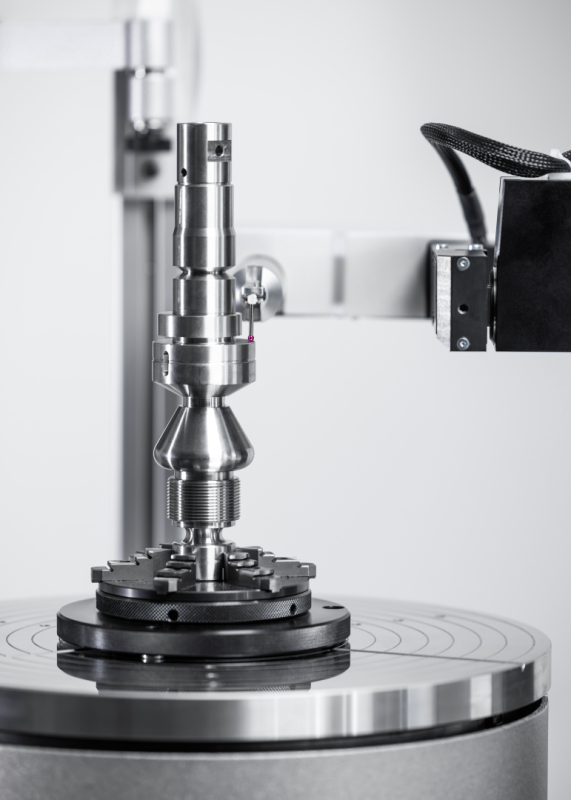

F900 wyposażony jest w funkcję automatycznego centrowania i poziomowania mierzonego elementu, a wszystkie osie maszyny łącznie z modułem obrotu/przechyłu głowicy są zmotoryzowane.
Dzięki temu, możliwe jest tworzenie automatycznych cykli pomiarowych, które wykluczają wpływ operatora na otrzymywane wyniki.
Szybkie przezbrojenie i bezpieczeństwo pracy

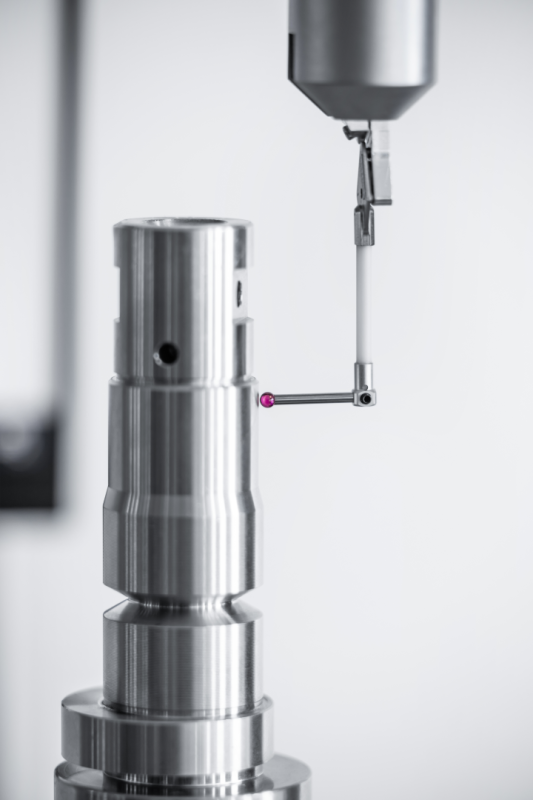

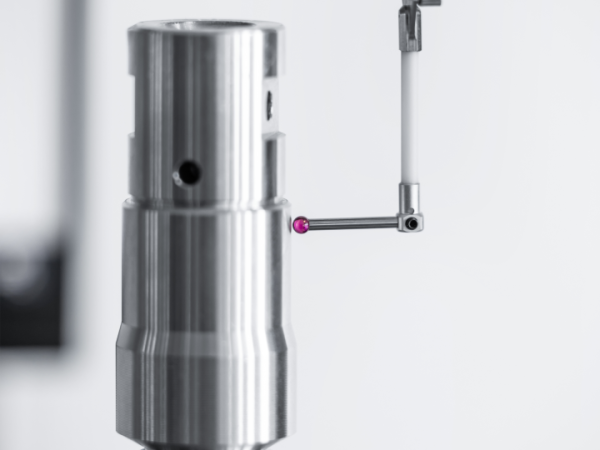

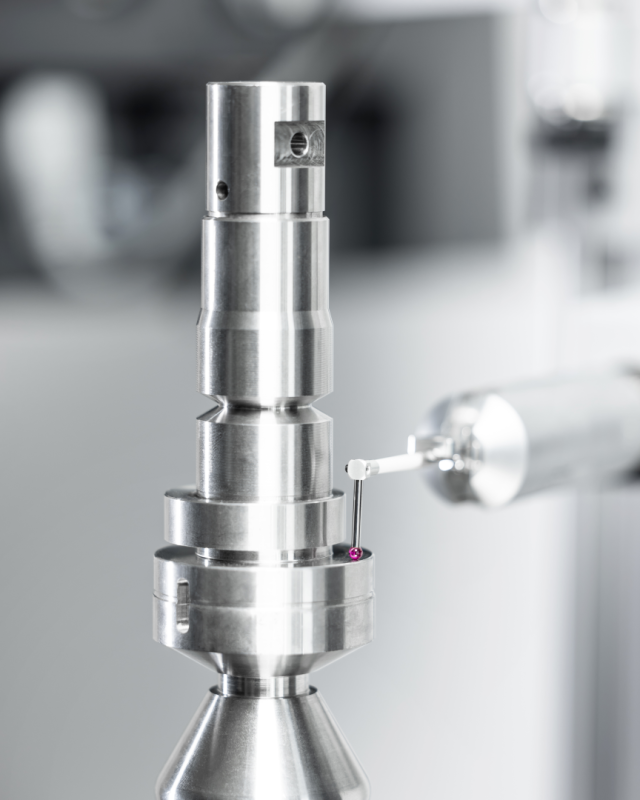

Magnetyczne systemy mocowania ramienia do głowicy zapewniają szybką wymianę oraz ochronę najbardziej wrażliwych podzespołów w przypadku wystąpienia kolizji. Zmotoryzowany system obrotu głowicy pozwala na pomiar z każdej strony elementu (z zewnątrz i wewnątrz), a programowo ustawiana siła nacisku pozwala dostosować parametry względem wymagań.
Skraca czas pracy i zwiększa przepustowość.
Oprogramowanie
-

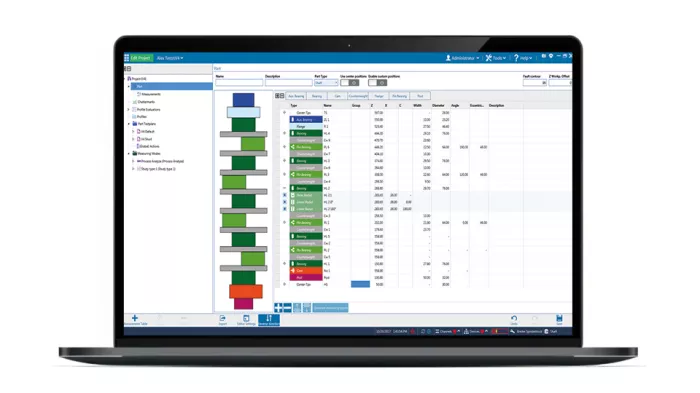

Oprogramowanie Tolaris Shaft do pomiaru wałów- Oprogramowanie Windows zoptymalizowane do pomiarów wałów korbowych i rozrządu
- Szybki kreator planów pomiarowych i automatyczne generowanie programów CNC
- Przejrzysta ocena wyników i powielanie charakterystyk przy tworzeniu programów
Kiedy wybrać:
Gdy mierzysz wały korbowe lub rozrządu i chcesz skrócić czas przygotowania oraz ujednolicić ocenę wyników.
Zapytaj o produkt
Zadzwoń do nas
+48 61 222 58 11
pod Twoje indywidualne potrzeby i przygotują ofertę.
Pliki do pobrania
Broszura produktowa
pdf • 0.66 MB
Najczęściej zadawane pytania
FAQ
Co mierzy Formline F900?
Urządzenie mierzy odchyłki kształtu i położenia (np. okrągłość, walcowość, współosiowość), a w tym samym zamocowaniu może mierzyć chropowatość, falistość i parametry TWIST (znane również jako DRALL).
Jaka jest rozdzielczość systemu?
Rozdzielczość osi obrotowej pozwala zbierać do 360 000 punktów na obrót, co zapewnia bardzo gęste próbkowania i umożliwia dokładną ocenę.
Czy system jest w pełni automatyczny?
Tak. F900 automatycznie centruje i poziomuje detal, steruje osiami pomiarowymi CNC, a moduł przechyłu/obrotu realizuje sekwencje bezobsługowo.
Jakie są warianty wysokości osi pionowej?
Dostępne wysokości to 350, 550 lub 900 mm – łatwy dobór do gabarytów i wysokości detali.
Czy da się szybko przełączać pomiary formy i chropowatości?
Tak, oba pomiary mogą być realizowane w jednym cyklu. Służy do tego podwójna końcówka oraz magnetyczne mocowanie ramienia – szybkie przezbrojenie i bezpieczeństwo przy ewentualnych kolizjach.
Czy F900 wspiera kontrolę siły nacisku i trudne pozycje?

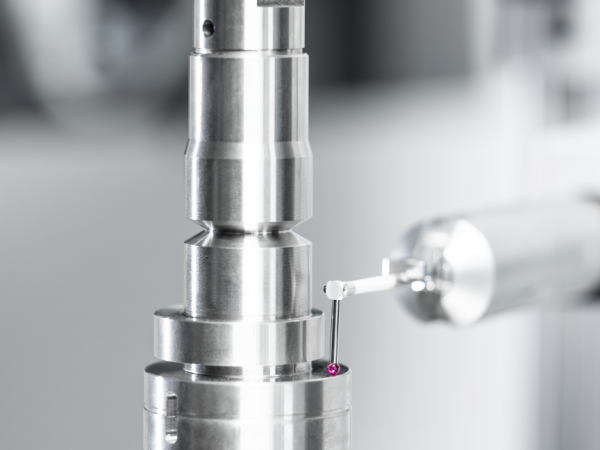

Tak. Siła nacisku jest programowalna, a automatyczne pozycjonowanie sondy i kierunku próbkowania ułatwiają dostęp do skomplikowanych pozycji zarówno wewnętrznych, jak i zewnętrznych.
