Urządzenia do pomiaru wałów i osi - PREMION manualne i automatyczne IBB Technology

Urządzenia do pomiaru wałów i osi pozwalają szybko i powtarzalnie kontrolować kluczowe cechy elementów obrotowo-symetrycznych bezpośrednio na hali produkcyjnej: bicie (TIR), współosiowość (concentricity), średnice, promienie, odległości i kąty. Platformy multisensorowe łączą pomiar optyczny z stykowym, dzięki czemu jeden system jest w stanie dokonać pomiaru wszystkich wyżej wymienionych cech niezależnie od ich wielkości. W zależności od potrzeb dostępne są wersje manualne (szybkie przezbrojenia, krótkie serie) oraz automatyczne centra pomiarowe z gotowymi sekwencjami i eksportem wyników do DFQ/Q-DAS (SPC). To idealne rozwiązanie do kontroli międzyoperacyjnej i końcowej w branży kolejowej, lotniczej, energetycznej i automotive.

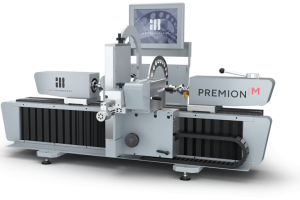

Ręczne urządzenie do pomiaru wałów i osi- Premion|M IBB Technology

  • Ręczny, multisensorowy pomiar wałów.
  • Precyzyjność pomiaru średnicy poniżej 1 μm.
  • Intuicyjna obsługa za pomocą ekranu dotykowego.

Kiedy wybrać:
Gdy mierzysz wały bezpośrednio na hali i potrzebujesz elastycznego, ręcznego systemu optyczno-stykowego.

Szczegóły Zapytaj o produkt

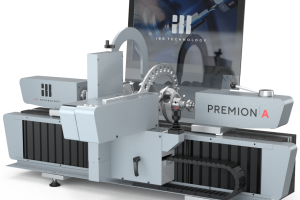

Automatyczne urządzenie do pomiaru wałów i osi - Premion|A IBB Technology

  • Automatyczny pomiar wałów zgodnie z zaprogramowaną sekwencją.
  • Precyzyjność pomiaru średnicy poniżej 1 μm.
  • Intuicyjna obsługa za pomocą ekranu dotykowego.

Kiedy wybrać:
Gdy wymagasz automatycznego, powtarzalnego pomiaru wałów według programu.

Szczegóły Zapytaj o produkt

FAQ

Jakie cechy geometryczne wałów mogę mierzyć?

Najczęściej: bicie promieniowe i osiowe (TIR), współosiowość (concentricity), średnice i długości, kąty i promienie, pozycje czopów, rowków, gwintów czy stożków. Systemy multisensorowe pokrywają zarówno pomiary optyczne, jak i stykowe.

Manualne czy automatyczne centrum pomiarowe – co wybrać?

Manualne (np. PREMION M) przyspiesza kontrolę krótkich serii i częstych przezbrojeń. Automatyczne (np. PREMION A) realizuje zaprogramowaną sekwencję, minimalizując wpływ operatora i automatycznie generując raporty (PDF, DFQ – Q-DAS/AQDEF).

Czy systemy nadają się do kontroli na hali produkcyjnej?

Tak — to ich główne przeznaczenie: pomiar bezpośrednio przy maszynie, szybkie ustawianie referencji i natychmiastowa informacja zwrotna dla operatora, z możliwością analizy SPC.

Optyczny vs stykowy pomiar wałów — kiedy który?

Optyka zapewnia szybkie, niekontaktowe pomiary profilu i średnic; styk (sonda) jest korzystny przy niektórych cechach trudno mierzalnych optycznie (np. wnęki, rowki). Rozwiązania IBB łączą te metody w jednej platformie.

Czy można mierzyć pomiędzy kłami i/lub na rolkach?

Tak — typowe konfiguracje obejmują mocowanie „między kłami” (najwyższa dokładność osiowania) oraz rozwiązania toczne/pryzmowe do szybkiego podparcia wału. Wybór zależy od geometrii i tolerancji.

Jakie branże korzystają najczęściej?

Kolejowy (osie, koła), automotive (wały korbowe/rozrządu, przekładnie), przemysł maszynowy, lotniczy oraz precyzyjna obróbka elementów obrotowo-symetrycznych.
