Automatyczne urządzenie do pomiaru wałów i osi- Premion|A IBB Technology
- Automatyczny pomiar wałów zgodnie z zaprogramowaną sekwencją.
- Precyzyjność pomiaru średnicy poniżej 1 μm.
- Intuicyjna obsługa za pomocą ekranu dotykowego.
Kiedy wybrać:
Gdy wymagasz automatycznego, powtarzalnego pomiaru wałów według programu.
Zapytaj o ofertę
Dział sprzedaży
Zainteresował Cię ten produkt?
Opis

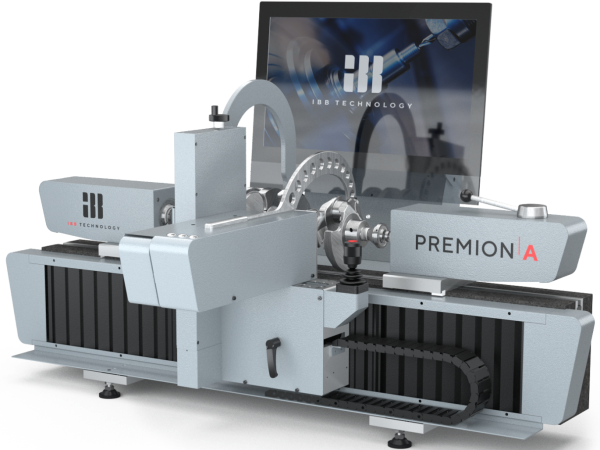

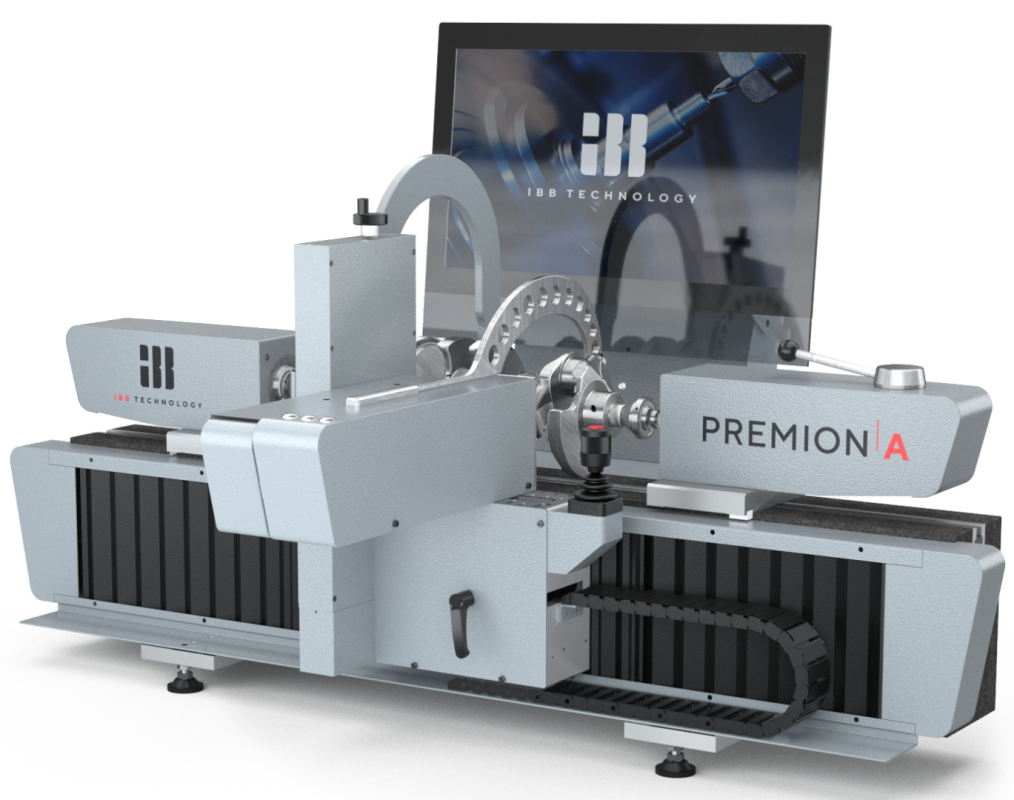

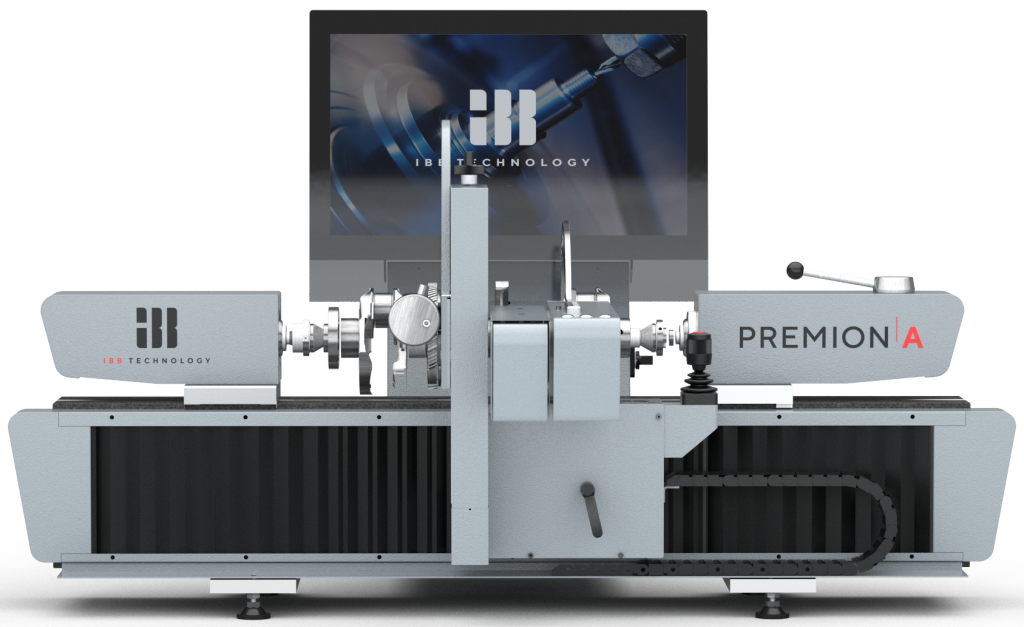

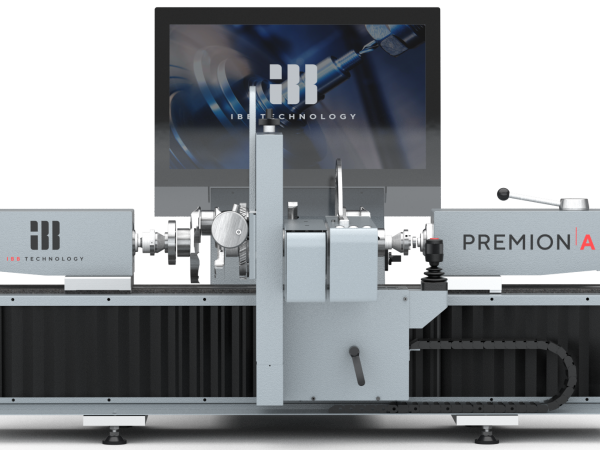

Automatyczne urządzenie do pomiaru wałów i osi - Premion|A
PREMION|A to nowoczesne, wielosensorowe centrum pomiarowe, które w pełni automatyzuje proces kontroli wałów i elementów obrotowo-symetrycznych. Dzięki intuicyjnemu oprogramowaniu przygotowanie programu pomiarowego zajmuje zaledwie kilka minut, a kolejne części mierzone są według tego samego schematu – szybko, powtarzalnie i niezależnie od operatora. System zastępuje wiele klasycznych urządzeń ręcznych, zwiększając wydajność produkcji i eliminując ryzyko błędów. Modułowa konstrukcja i szeroka gama wyposażenia pozwalają dopasować PREMION|A do indywidualnych potrzeb.
Obsługa odbywa się poprzez wygodny ekran dotykowy, a wszystkie wyniki prezentowane są w przejrzysty sposób i automatycznie zapisywane w certyfikowanych formatach PDF i DFQ. Dodatkowo system może pracować także w trybie manualnym, co zapewnia elastyczność i szybką weryfikację pojedynczych wyrobów.
Technologia
-
-

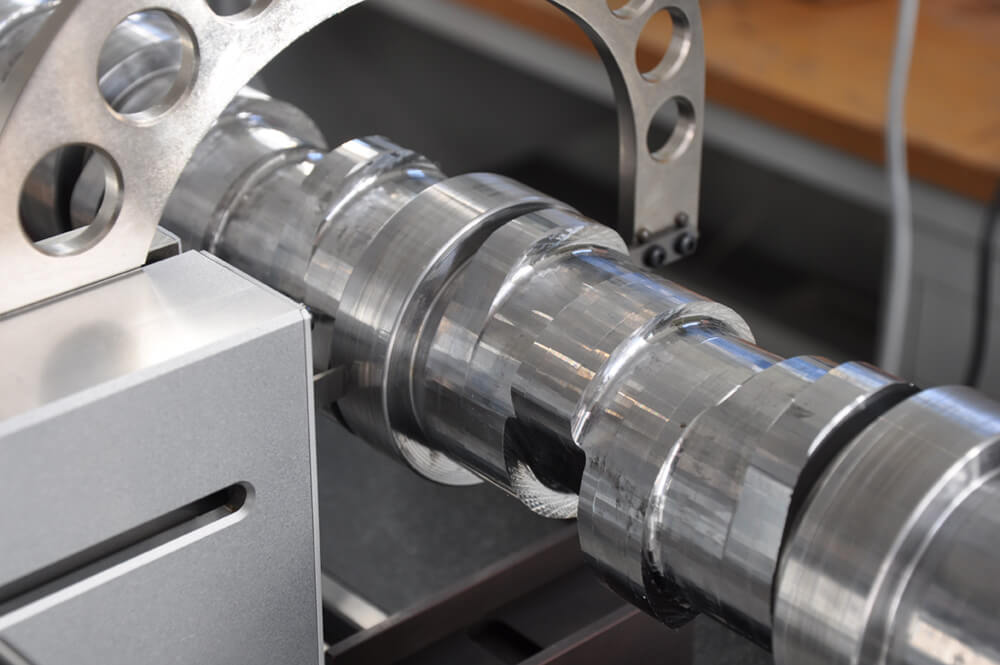

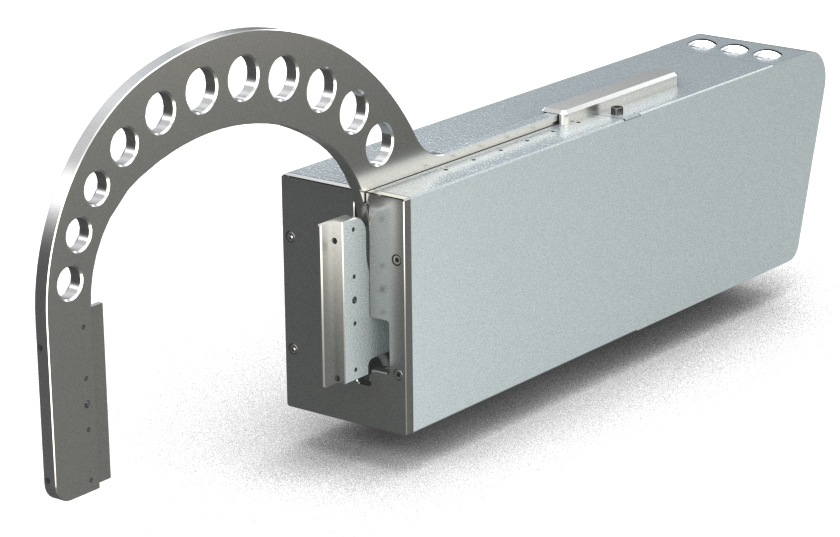

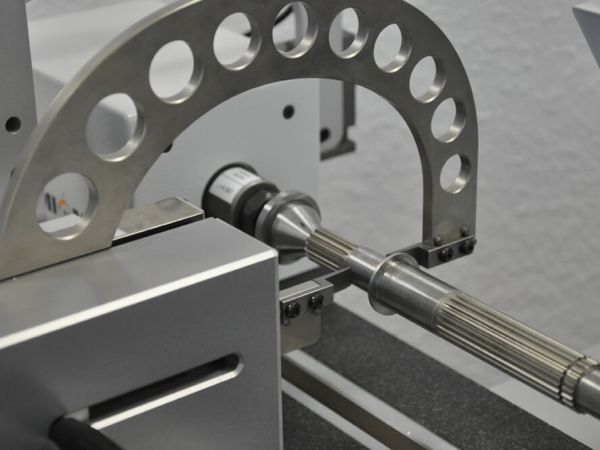

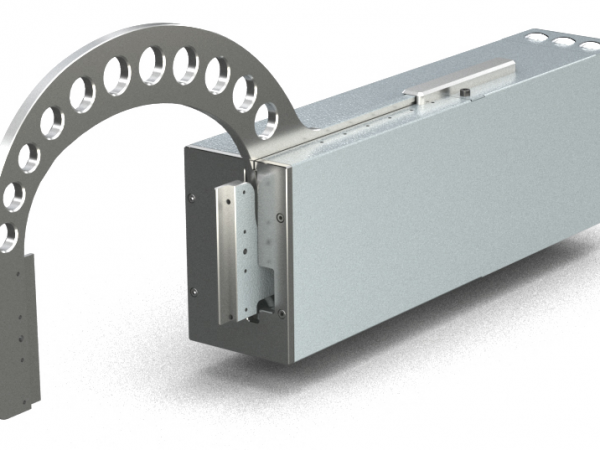

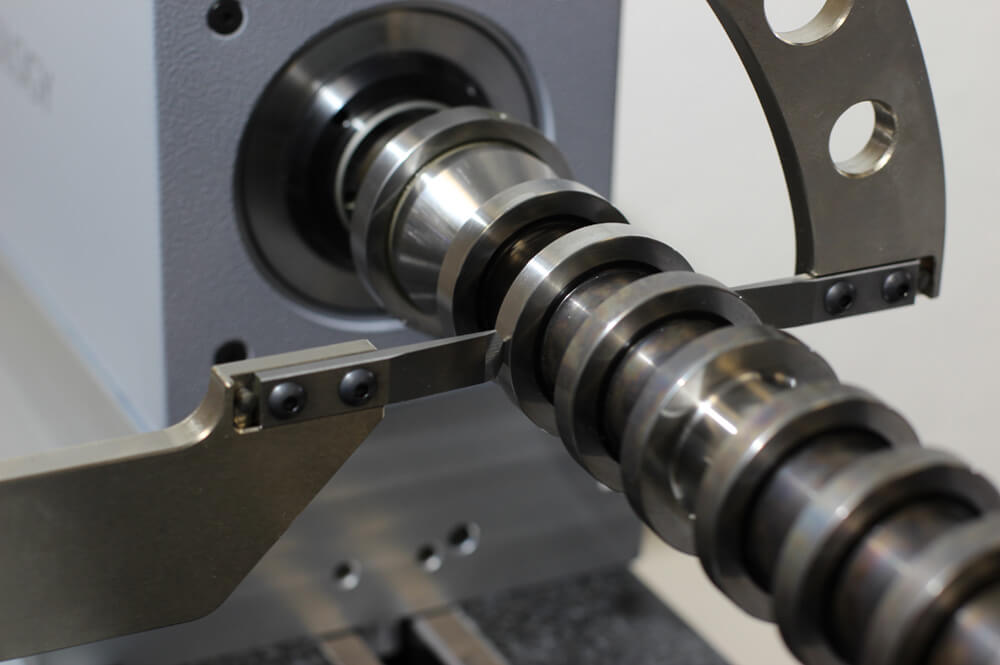

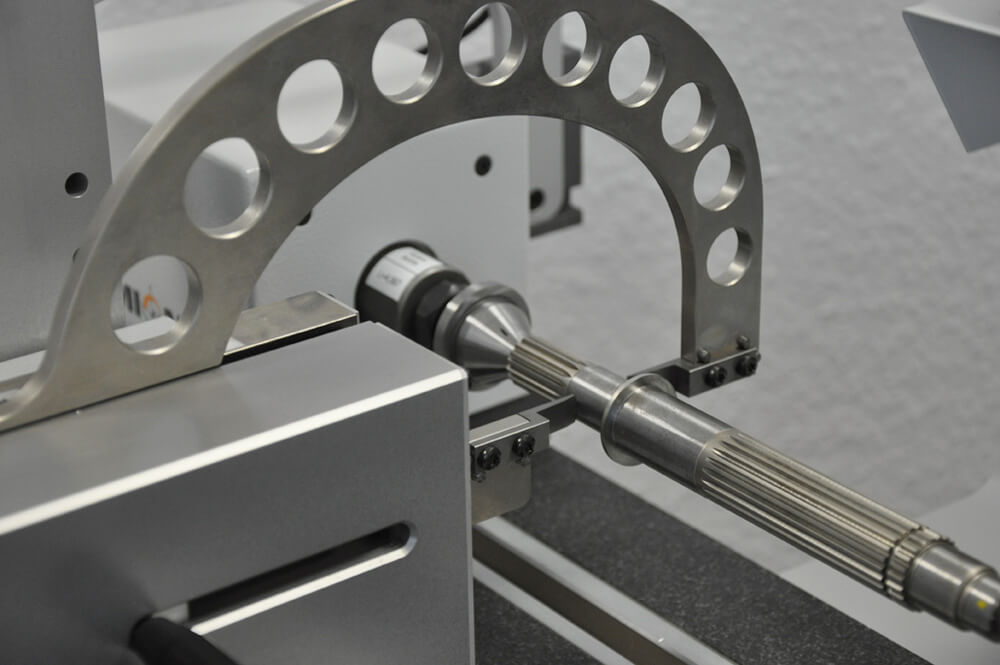

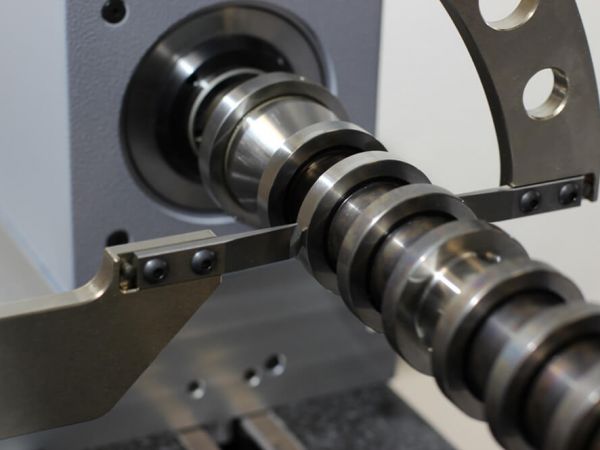

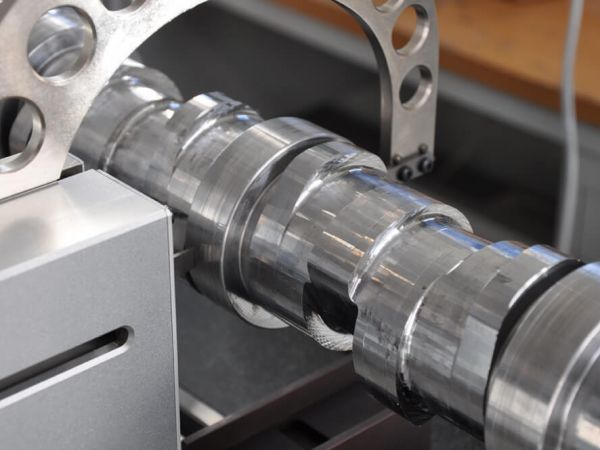

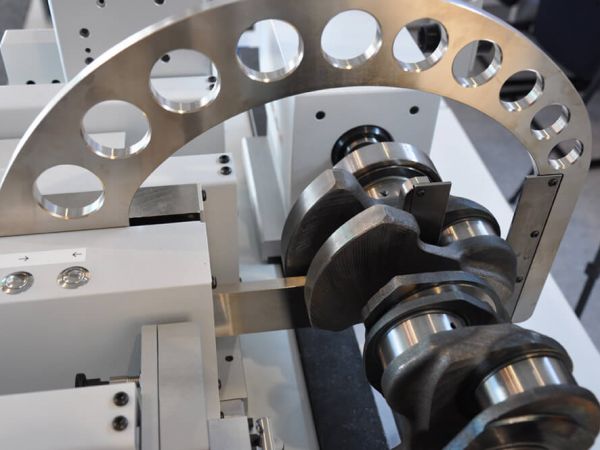

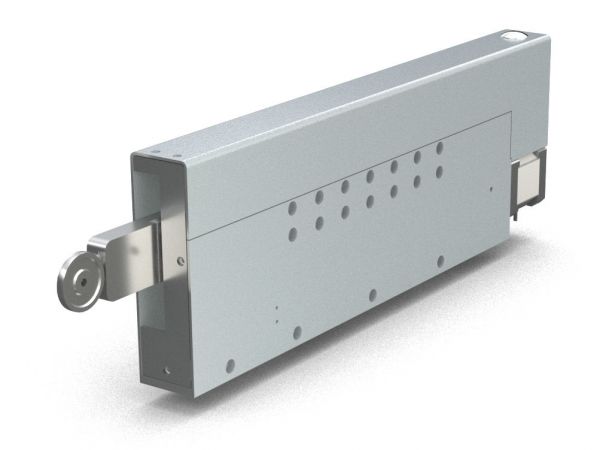

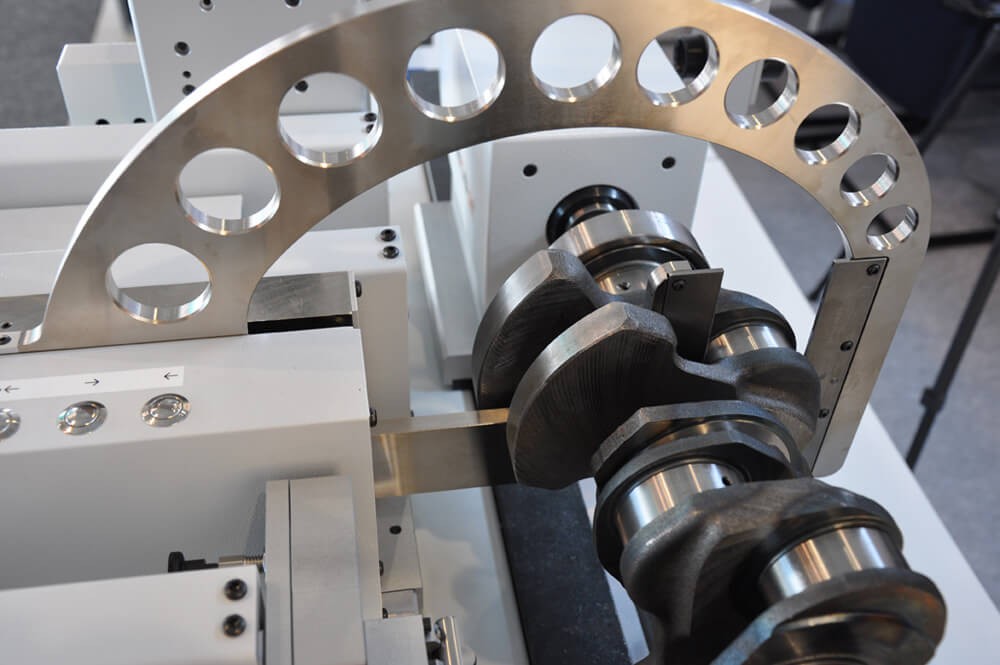

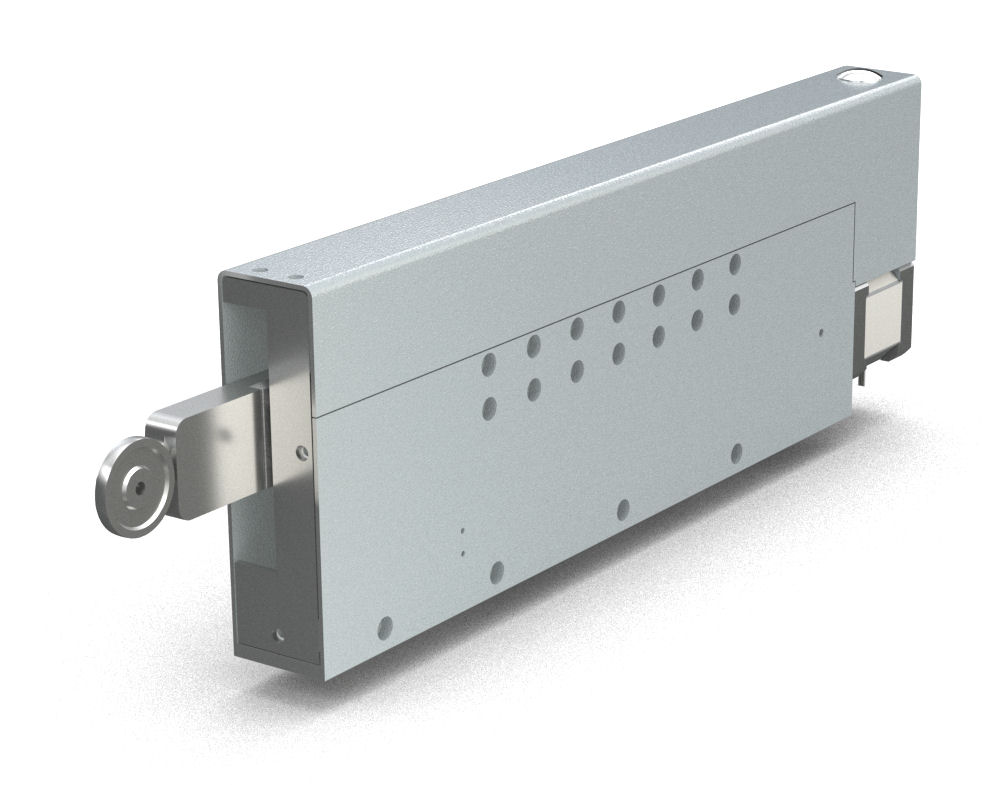

Średnice wg zasady Abbego — < 1 µmModuł średnicy ma dwa niezależne tory pomiarowe z przeciwległymi końcówkami, łożyskowane na prowadnicach krzyżowo-rolkowych i wspierane pakietem sprężyn. Pomiar wg komparatora Abbego daje ekstremalne dokładności < 1 µm i wys
-
Telecentryczna optyka w prześwietleniu (Durchlicht)Moduł optyczny (kamera matrycowa + obiektyw telecentryczny) automatycznie dopasowuje linię/okrąg/krzyż do konturu w obrazie na żywo. Szybko i operator-niezależnie mierzysz fazy, promienie, średnice i kąty.
Powtarzalna precyzja na średnicach
Stabilna baza granitowa, precyzyjne prowadnice i zautomatyzowany tor pomiarowy pozwalają pewnie trzymać ciasne tolerancje średnic. W praktyce oznacza to powtarzalne, wiarygodne wyniki na produkcji.
Stała jakość pomiaru średnic — łatwiej spełnić wymagania klienta.
Automatyczny pomiar według programu
Pomiar cech realizowany zgodnie z zaprogramowaną sekwencją. System sam prowadzi cykl, a na ekranie dotykowym widać bieżące wyniki z tolerancjami.
Wyższa powtarzalność, mniejsza zależność od operatora.
Automatyczna dokumentacja wyników
Po zakończeniu cyklu system sam zapisuje raport — plik PDF i DFQ (Q-DAS AQDEF). Na ekranie dotykowym wyniki są kolorystycznie oznaczone względem tolerancji. To przyspiesza decyzje i ułatwia przekazanie danych do systemu jakości lub klienta.
Raport masz od razu — zero ręcznej obróbki danych.
Zapytaj o produkt
Zadzwoń do nas
+48 61 222 58 11
pod Twoje indywidualne potrzeby i przygotują ofertę.
Pliki do pobrania
Broszura informacyjna PREMION|A
pdf • 0.42 MB
Najczęściej zadawane pytania
FAQ
Czym różni się PREMION | A od wersji M?
A to zautomatyzowana wersja serii: przebieg pomiaru odbywa się według programu, co daje większą niezależność od operatora i powtarzalność. Może też pracować manualnie (bez programu), gdy jest taka potrzeba.
Jak wygląda realizacja cyklu i prezentacja wyników?
Operator napina detal, a dalej pomiar biegnie automatycznie. Na ekranie dotykowym wyniki są kolorystycznie oznaczone względem tolerancji.
Jakie raporty generuje system i czy łatwo je zintegrować z jakością?
System automatycznie zapisuje wyniki do PDF i DFQ (standard Q-DAS/AQDEF), co ułatwia transfer do systemów jakości.
Jakie moduły pomiarowe są dostępne w wersji A?

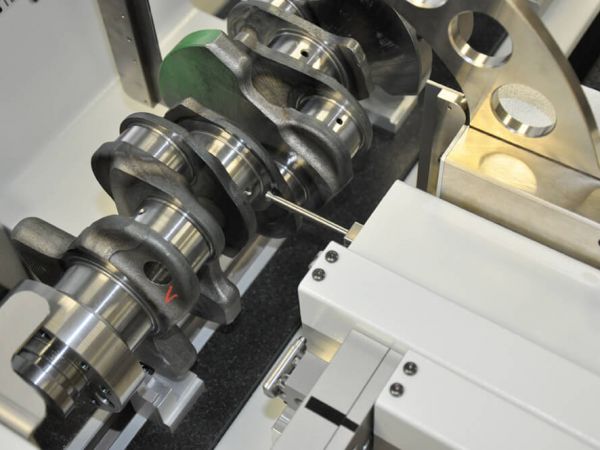

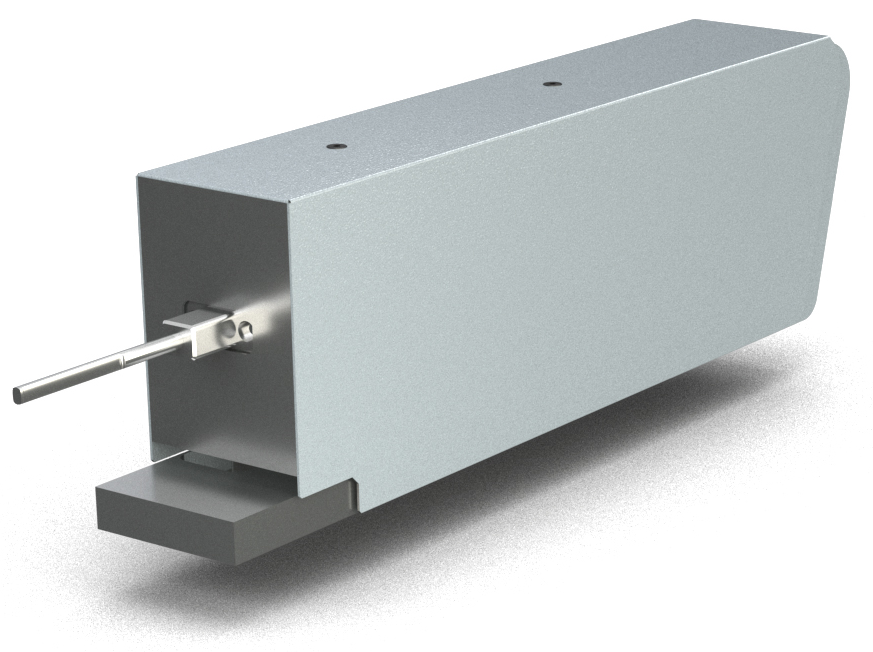

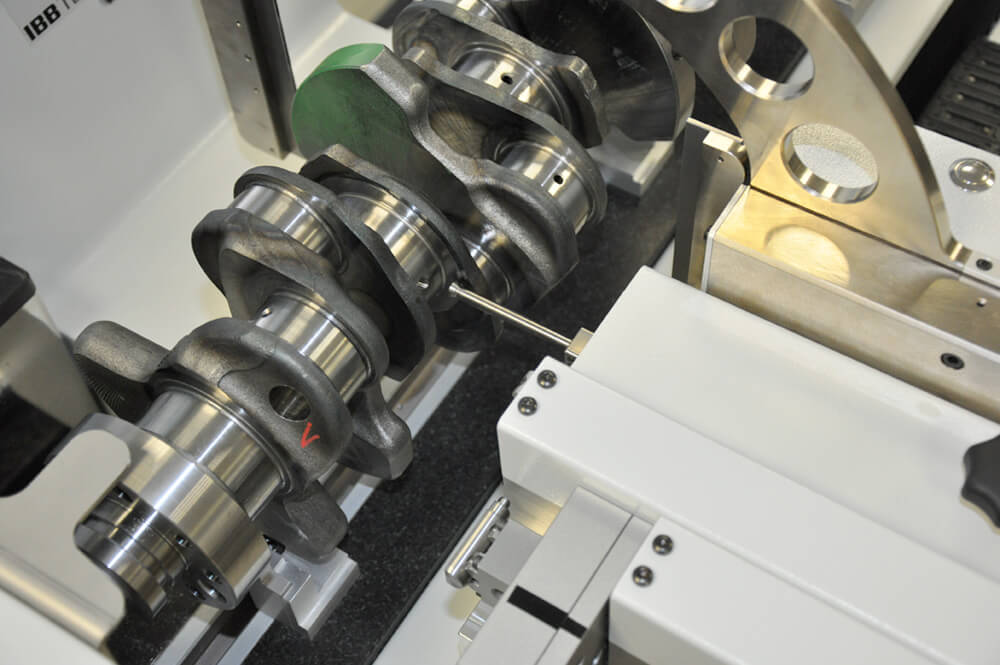

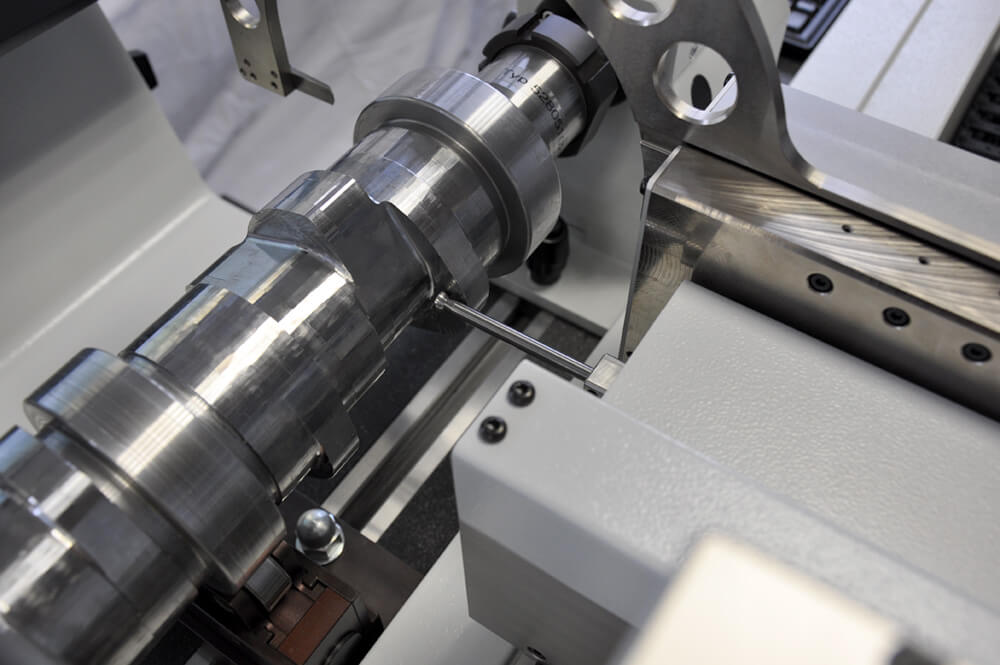

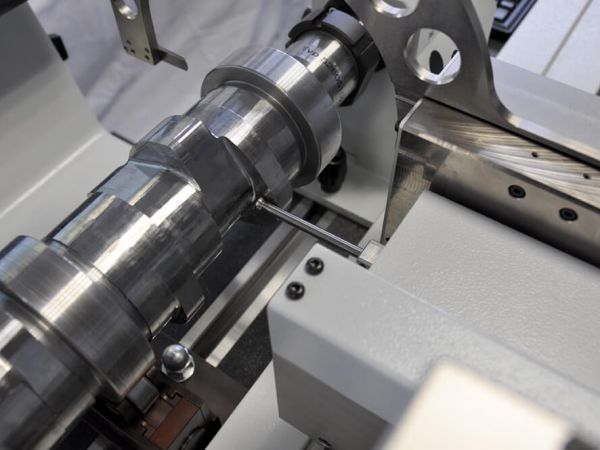

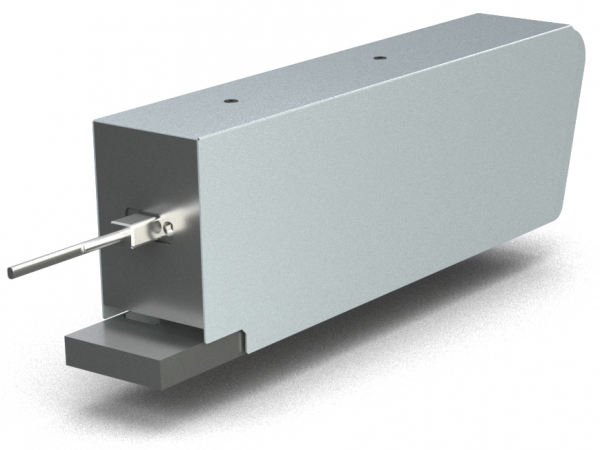

Automatyczne moduły: długości, średnicy (rundlauf, okrągłość, współosiowość, cylindryczność, kąt stożka itd.) oraz optyczny (fazy, promienie, średnice, długości, przecięcia, skok gwintu).
