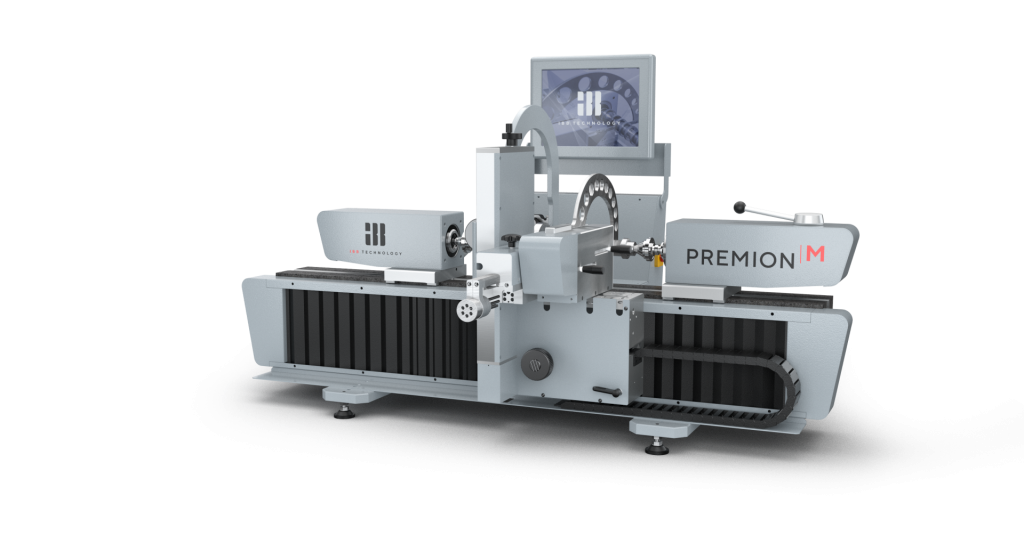

  • Wizualizacja urządzenia pomiarowego Premion M

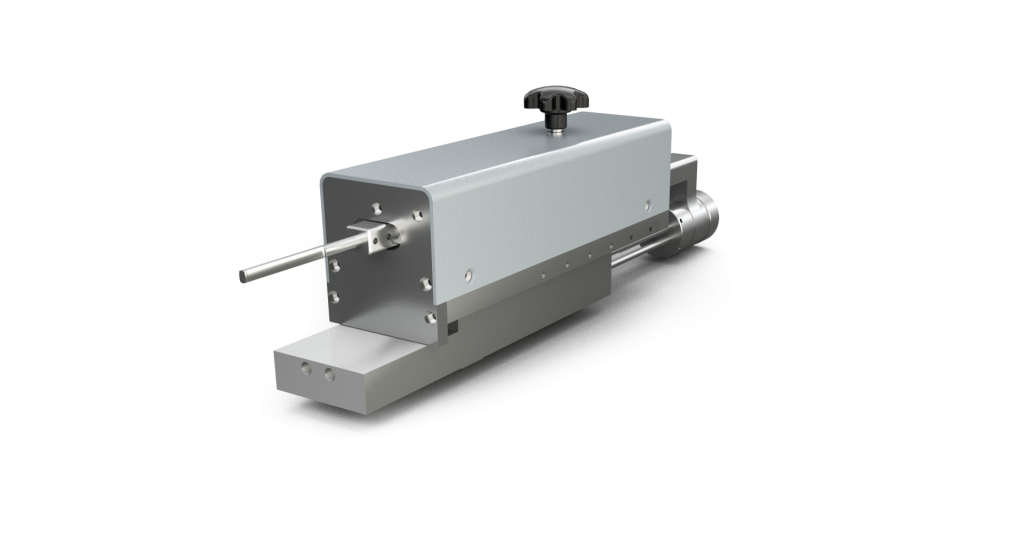

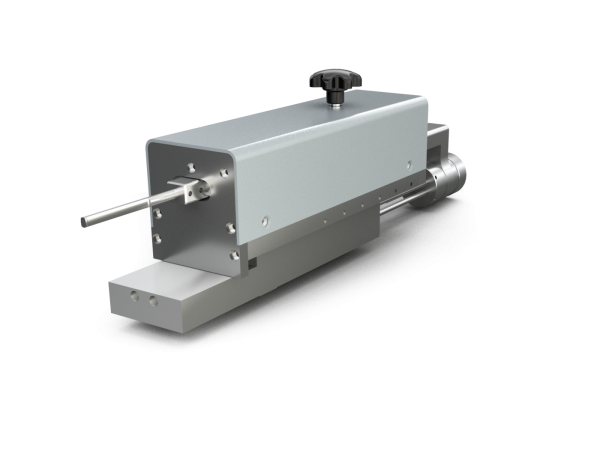

  • Moduł długości Premion M do pomiaru odległości i szerokości na wale

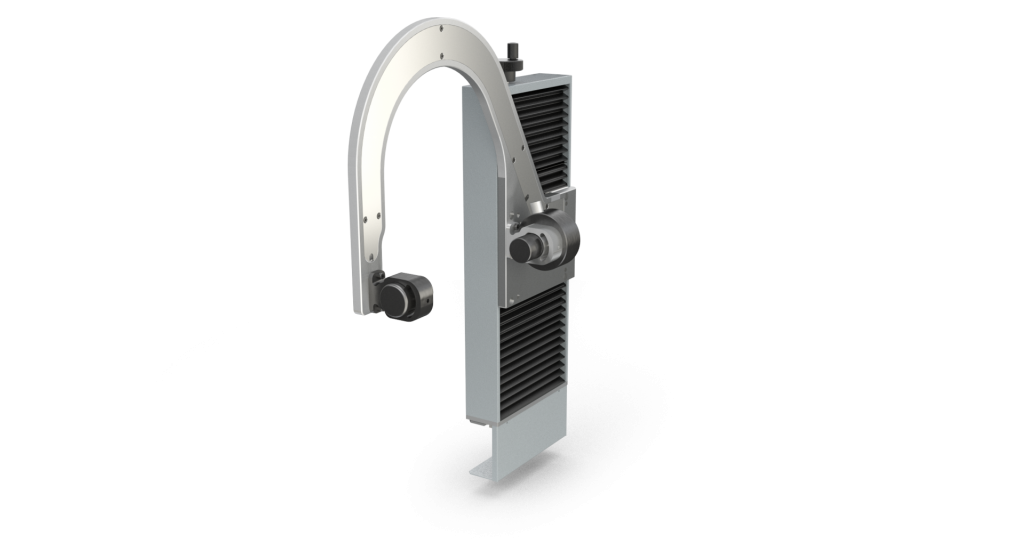

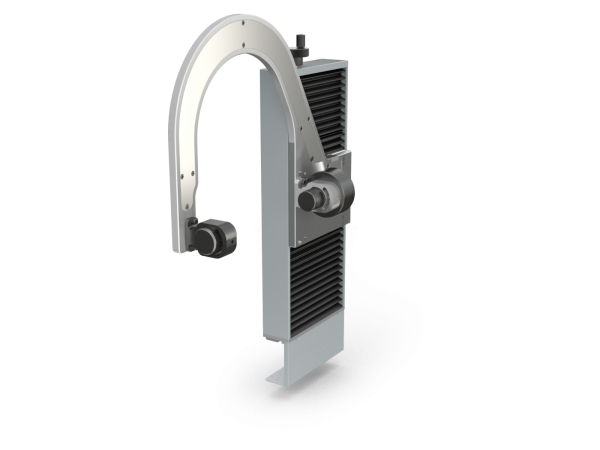

  • Moduł optyczny Premion M na stanowisku pomiarowym

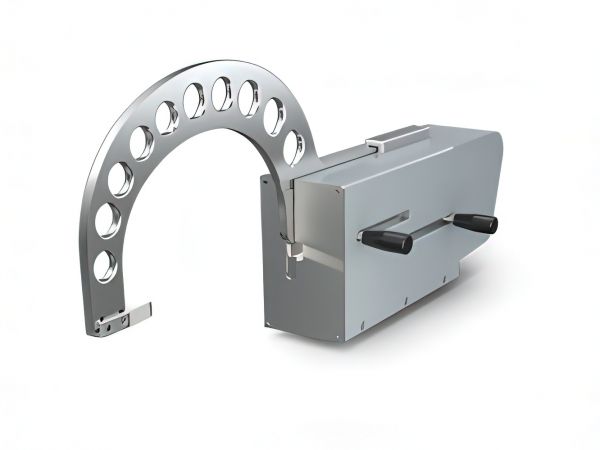

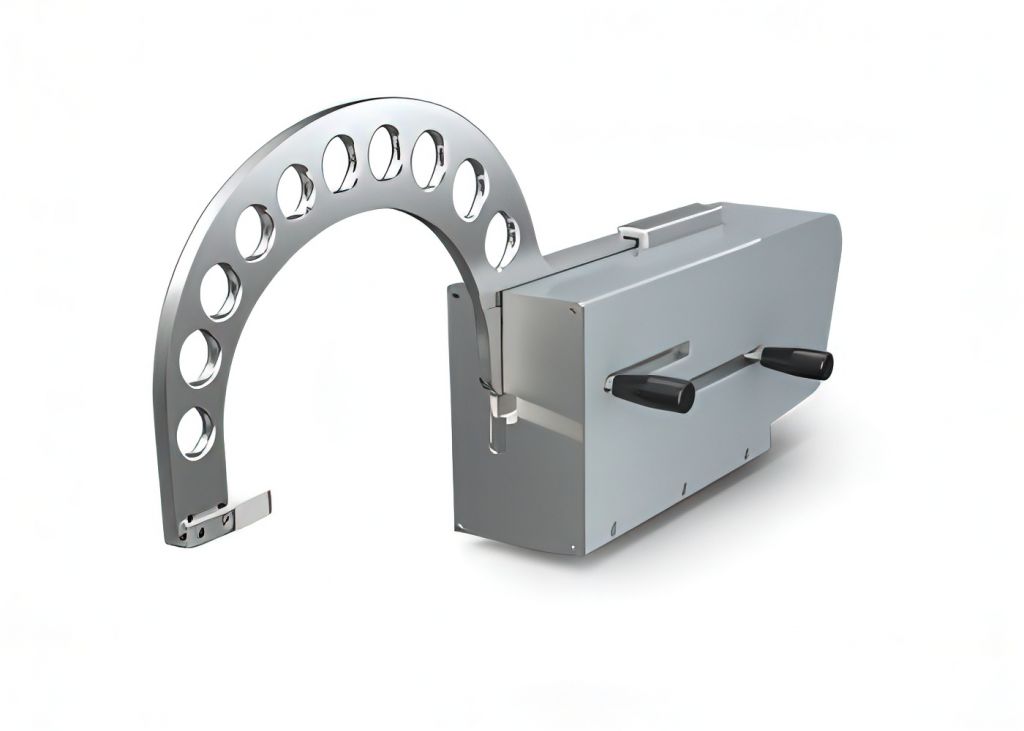

  • Moduł średnicowy Premion M mierzący średnicę czopa wału
  • Sonda stykowa mierząca średnicę czopa wału korbowego w systemie Premion M
  • Końcówka kulowa sondy stykowej podczas pomiaru czopa wału – Premion M

Ręczne urządzenie do pomiaru wałów i osi- Premion|M IBB Technology

  • Ręczny, multisensorowy pomiar wałów.
  • Precyzyjność pomiaru średnicy poniżej 1 μm.
  • Intuicyjna obsługa za pomocą ekranu dotykowego.

Kiedy wybrać:
Gdy mierzysz wały bezpośrednio na hali i potrzebujesz elastycznego, ręcznego systemu optyczno-stykowego.

Dział sprzedaży

Zainteresował Cię ten produkt?

Zadzwoń +48 61 222 58 11
Strzałka do góry
Zapytaj o ofertę

Ręczne urządzenie do pomiaru wałów i osi- Premion|M

Opis

PREMION|M to wielosensorowe urządzenie do pomiaru wałów, na którym można mierzyć i dokumentować cechy pomiarowe elementów obrotowo-symetrycznych. PREMION|M to ręcznie obsługiwana wersja w serii PREMION, która umożliwia zastąpienie wielu klasycznych ręcznych przyrządów pomiarowych w produkcji. Dzięki modułowej konstrukcji i dużemu wyborowi wyposażenia opcjonalnego, urządzenie pomiarowe wałów PREMION|M może być dostosowane dokładnie do Twoich potrzeb. Urządzenie pomiarowe wałów PREMION|M umożliwia wykonywanie wszystkich pomiarów elementów obrotowo-symetrycznych bezpośrednio w produkcji.

Konstrukcja tego urządzenia opiera się na stabilnej strukturze granitowej, na której zamontowane są precyzyjne prowadnice z wózkami ślizgowymi. Na wózku można indywidualnie ustawiać różne moduły pomiarowe. Elementy mierzone są ustawiane za pomocą wymiennych końcówek między konikiem a wrzecionem. Różne funkcje pomiarowe można wybierać za pomocą ekranu dotykowego, a wyniki są wyświetlane są bezpośrednio po pomiarze. Urządzenie umożliwia dokładny pomiar elementów obrotowo-symetrycznych. Dodatkowe zalety PREMION|M to prosta kalibracja i beznarzędziowa wymiana elementów.



Technologia

  • Moduły multisensorowe (optyka + styk)

    Platforma może posiadać moduły dla długości średnic/położen średnic i konturów. W jednym systemie łączymy pomiary optyczne i stykowe. Idealne dla dużych i ciężkich wałów osi.

  • Średnice wg zasady Abbego — < 1 µm

    Moduł średnicy ma dwa niezależne tory pomiarowe z przeciwległymi końcówkami, łożyskowane na prowadnicach krzyżowo-rolkowych i wspierane pakietem sprężyn. Pomiar wg komparatora Abbego daje wysoką dokładności < 1 µm i wysoką p

  • Telecentryczna optyka w prześwietleniu (Durchlicht)

    Moduł optyczny (kamera matrycowa + obiektyw telecentryczny) automatycznie dopasowuje linię/okrąg/krzyż do konturu w obrazie na żywo. Szybko i operator-niezależnie mierzysz fazy, promienie, średnice i kąty.

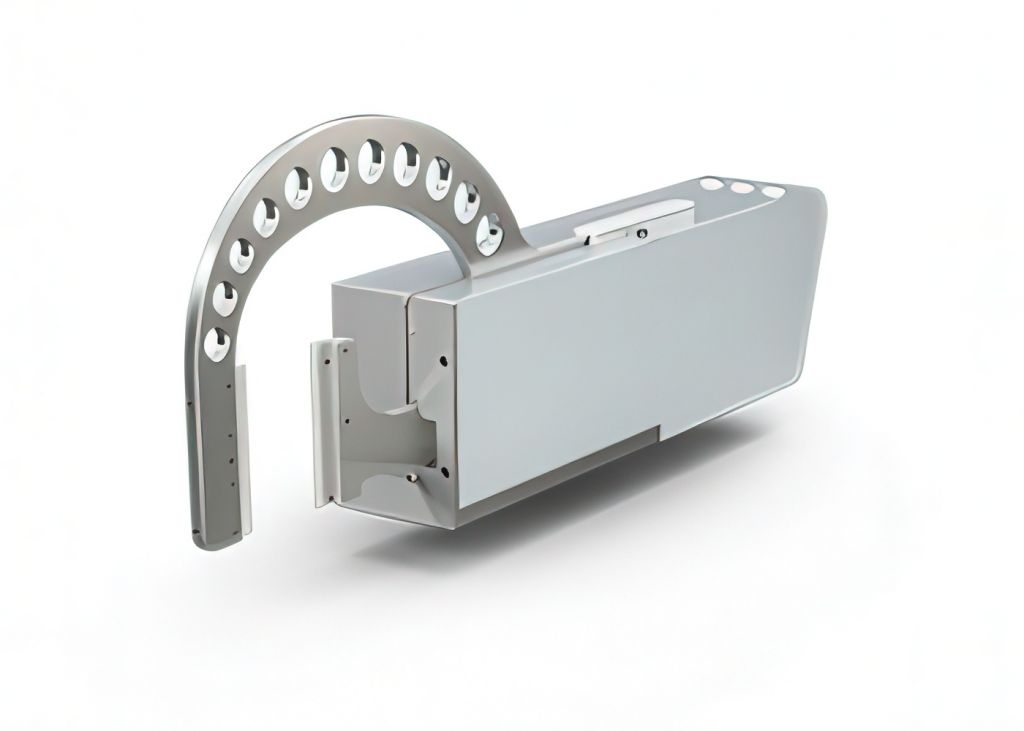

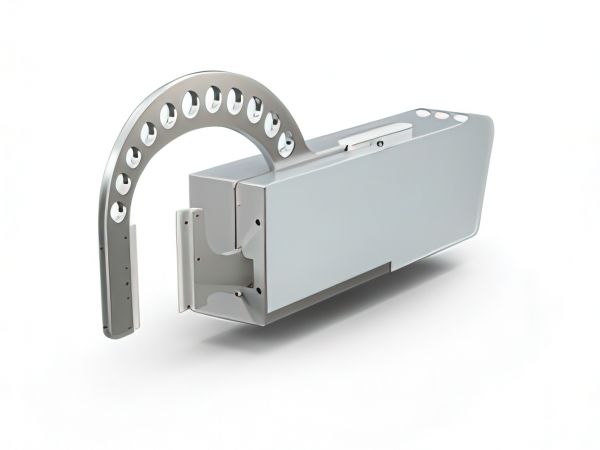

Łuk pomiarowy i łoże granitowe urządzenia Premion M

Pomiar bezpośrednio na produkcji

Mierz długości, średnice i kontury na jednej bazie. Dotykowy ekran, szybka kalibracja i wymiana detali bez przezbrajania przyspieszają kontrolę międzyoperacyjną.
Krótszy czas pomiaru, mniej przestojów jakości.
Sonda Premion M podczas pomiaru wału krzywkowego i wału wielowypustowego

Jeden system zamiast wielu narzędzi

Modułowa budowa i akcesoria pozwalają dopasować konfigurację do Twoich części. W praktyce zastępuje szereg klasycznych przyrządów ręcznych.
Mniej narzędzi, spójna dokumentacja wyników.

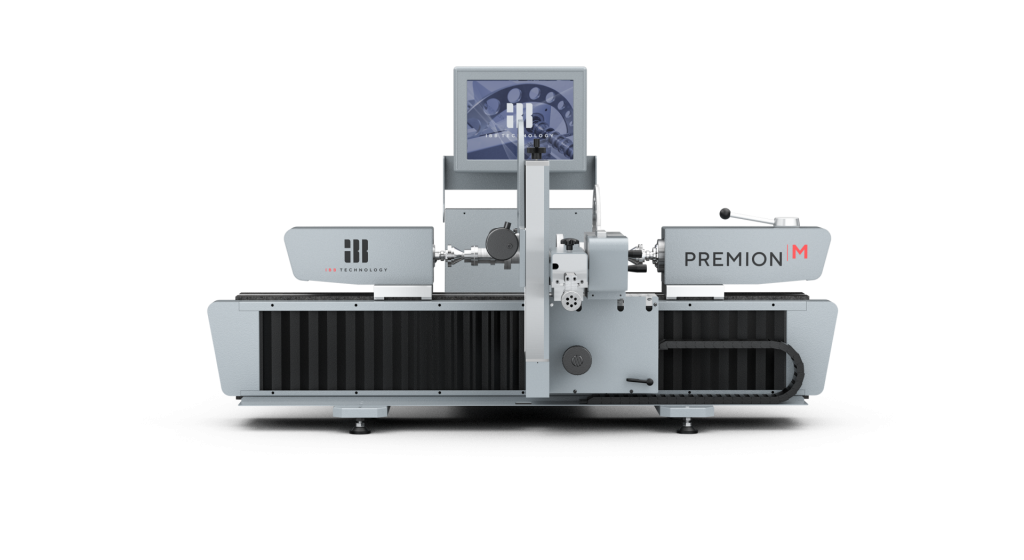

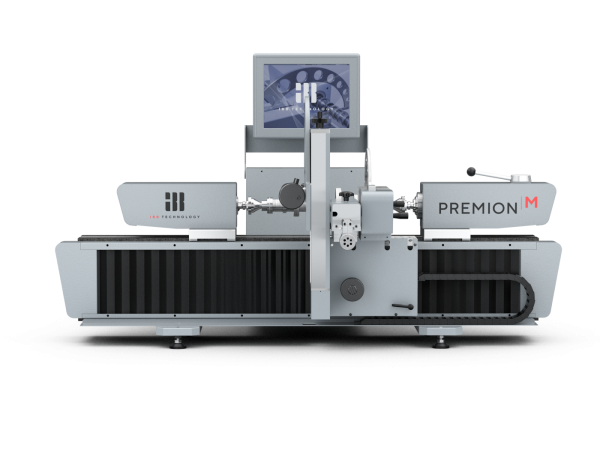

Premion M – widok ogólny urządzenia do pomiaru wałów i osi

Zakresy części i stabilna baza

Długość detalu 400/800/1200 mm, Ø 125/160/200 mm, masa do 80 kg. Granitowy korpus i precyzyjne prowadnice utrzymują geometrię podczas pomiaru.
Pewne mocowanie między wrzecionem a konikiem (MK2).

Maszy pytania? Potrzebujesz pomocy?

Zadzwoń +48 61 222 58 11

Specyfikacja

Model:
PREMION|A
PREMION|M
Wersja i automatyzacja:
Zautomatyzowane centrum pomiarowe; przebieg wg zadanego programu, wysoka niezależność od operatora.
Ręczne urządzenie do pomiaru wałów; operator prowadzi pomiary ręcznie z ekranu dotykowego.
Zakres pomiarowy:
Długość: 400 / 800 / 1200 mm; Średnica: Ø 125 / 160 / 200 mm.
Długość: 400 / 800 / 1200 mm; Średnica: Ø 125 / 160 / 200 mm.
Maksymalny błąd dopuszczalny (MPE):
Długość: (2,5 + L/100) µm; Średnica: (0,9 + L/100) µm.
Długość: (3 + L/100) µm; Średnica: (1 + L/100) µm.
Obsługa i zapis wyników:
Obsługa z ekranu dotykowego; automatyczny zapis PDF i DFQ (Q-DAS AQDEF).
Obsługa z ekranu dotykowego; wyniki prezentowane czytelnie na ekranie.
Moduły pomiarowe:
Automatyczne: moduł długości (długość, odległość, planorównoległość dyn., prostopadłość, płaskość), moduł średnicy (średnica, bicie, okrągłość, współosiowość, cylindryczność, kąt stożka…), moduł optyczny (faza, promień, średnica, długość, przecięcia, skok gwintu).
Manualne: moduł długości, moduł średnicy, moduł optyczny — te same grupy zadań co w A, lecz wykonywane ręcznie.

Najczęściej zadawane pytania

FAQ

Czy można łączyć pomiary optyczne i stykowe w jednym cyklu?

Tak. Platforma multisensorowa pozwala zestawić moduły na wspólnym wózku i dokumentować wyniki w jednym systemie.

Jakie są typowe gabaryty mierzonych detali?

Długości 400 / 800 / 1200 mm, średnice 125 / 160 / 200 mm, masa do 80 kg.

Na czym polega optyka „telecentryczna w prześwietleniu”?

Kamera z obiektywem telecentrycznym analizuje kontur w świetle przechodzącym; system automatycznie dopasowuje elementy geometryczne i zapewnia pomiar operator-niezależny.

Jak detale są mocowane?

Między wrzecionem a konikiem (pinole wymienne, MK2); centrowanie na pinolach z certyfikacją DAkkS dla wiarygodnej kalibracji modułów.

Jakie moduły może posiadać Premion|M?

  • Moduł do pomiaru odległości
  • Moduł pomiaru średnicy
  • Moduł optyczny

Zapytaj o produkt

Zadzwoń do nas

+48 61 222 58 11
Skontaktuj się z nami, nasi eksperci pomogą dobrać produkt
pod Twoje indywidualne potrzeby i przygotują ofertę.

Pliki do pobrania

Broszura informacyjna PREMION|M

pdf • 0.43 MB
Pobierz
