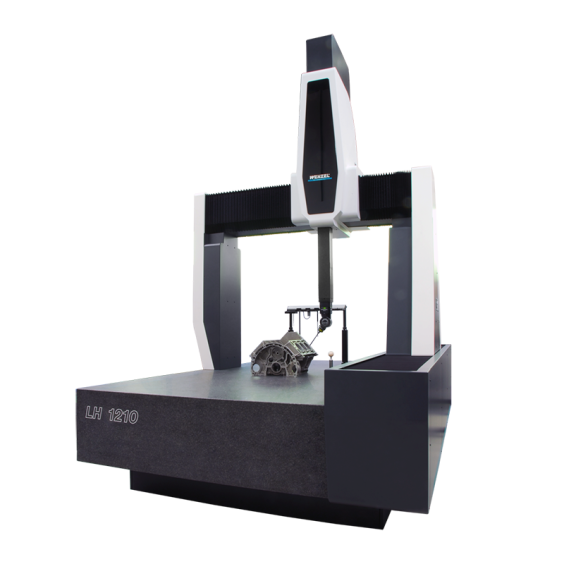

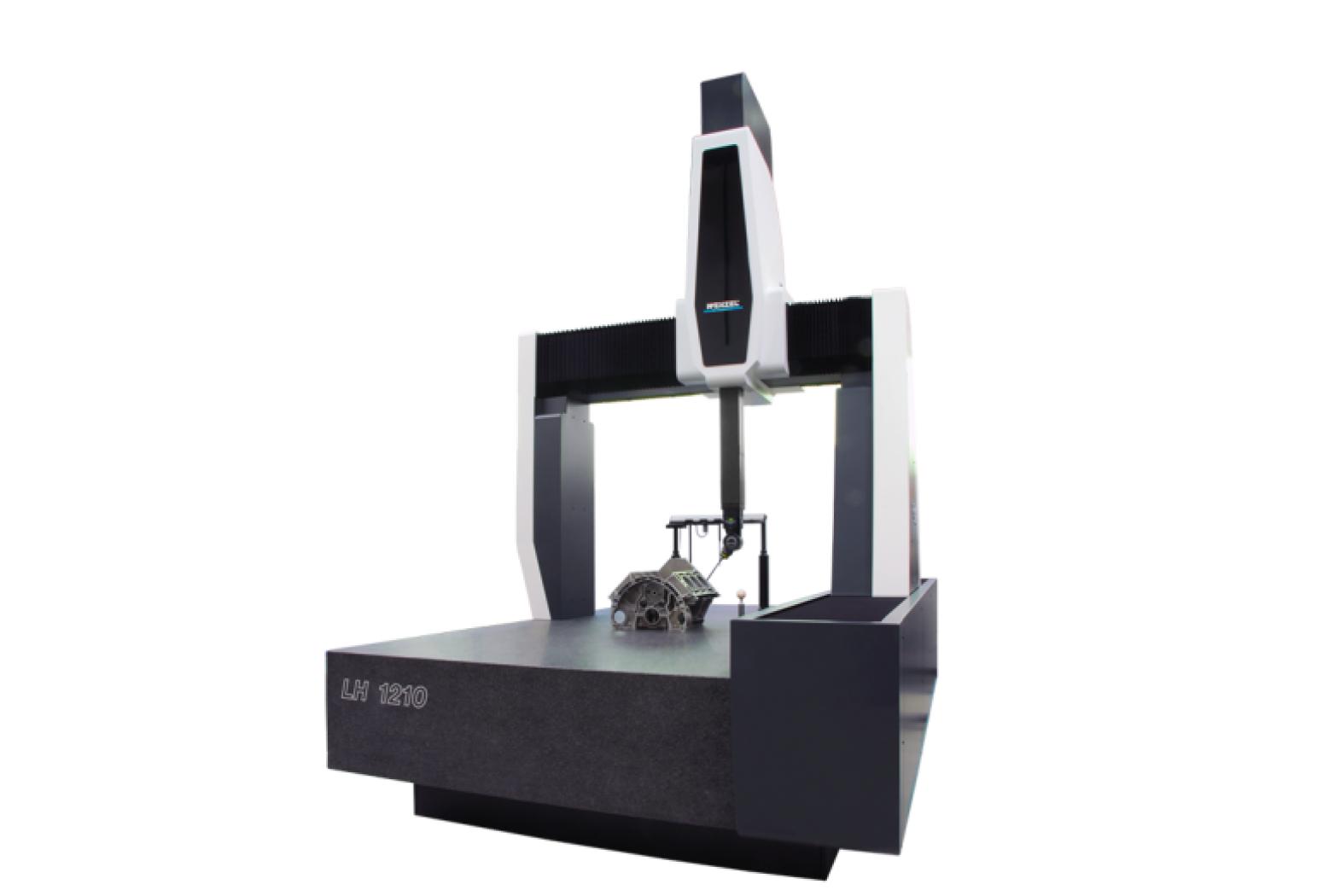

  • Maszyna pomiarowa WENZEL LH 1210 do dokładnych pomiarów 3D
  • Maszyna pomiarowa WENZEL LH 108 do pomiaru elementów mechanicznych
  • Zautomatyzowany układ pomiarowy WENZEL LH 65 z robotem do pomiarów seryjnych
Bestseller

Współrzędnościowa maszyna pomiarowa- Wenzel LH

  • Najwyższa dokładność – dla najbardziej wymagających zastosowań.
  • Duże zakresy pomiarowe – nawet dla ciężkich i dużych elementów.
  • Integracja z zaawansowanym oprogramowaniem pomiarowym.

Kiedy wybrać:
Gdy potrzebujesz dużego zakresu i wysokich dokładności.

Zapytaj o ofertę
Dział sprzedaży
Zainteresował Cię ten produkt?
Zadzwoń +48 61 222 58 11
Zapytaj o ofertę
Opis
WENZEL LH – współrzędnościowe maszyny pomiarowe klasy premium - Precyzja, stabilność i możliwość rozbudowy o czwartą oś obrotową.

Seria WENZEL LH to uniwersalne współrzędnościowe maszyny pomiarowe (CMM), które łączą dokładność metrologiczną klasy premium z niezawodnością wymaganą w środowisku przemysłowym. Konstrukcja z litego granitu, zastosowanie łożysk pneumatycznych oraz wysoka sztywność mechaniczna gwarantują długotrwałą stabilność i powtarzalność pomiarów.

Konstrukcja oparta na łożyskach powietrznych, precyzyjnych prowadnicach i modularnej architekturze gwarantuje długą żywotność oraz możliwość rozbudowy o nowe czujniki, systemy skanujące i oprogramowanie. Seria LH to inwestycja w jakość — pozwala skrócić czas inspekcji, ograniczyć błędy pomiarowe i zapewnić spójność wyników w całym cyklu produkcyjnym.

Technologia
  • Łożyska powietrzne i precyzyjne prowadnice

    Maszyny LH wykorzystują łożyska powietrzne o wysokiej stabilności, które minimalizują tarcie i zapewniają wyjątkową płynność ruchu w osiach X, Y i Z. W połączeniu z precyzyjnymi prowadnicami i liniałami pomiarowym

  • Modularna konstrukcja i elastyczność rozbudowy

    Maszyny LH można wyposażyć w różne głowice pomiarowe – od klasycznych stykowych po skanujące 5-osiowe. Konstrukcja modularna umożliwia także doposażenie w opcjonalny stół obrotowy, automatyczne magazynki głowic czy integrację

  • Integracja z oprogramowaniem pomiarowym

    Maszyny LH współpracują z oprogramowaniem WM Quartis oraz Phoenix, które oferują analizę GD&T, raportowanie wyników w formacie SPC / Q-DAS oraz integrację z bazami danych produkcyjnych.

Widok interfejsu programu pomiarowego WENZEL Quartis do analizy danych
Najwyższa precyzja pomiarowa
Maszyny LH oferują dokładność klasy Standard, Premium i Premium-Select, dostosowaną do indywidualnych wymagań. Wykorzystanie wysokorozdzielczych liniałów pomiarowych i zaawansowanej elektroniki gwarantuje wyniki spełniające najbardziej wyśrubowane normy metrologiczne.

Eliminacja błędów pomiarowych i pełna zgodność z wymaganiami jakościowymi ISO 10360.

Pomiar detalu przez operatora przy współrzędnościowej maszynie pomiarowej WENZEL
Elastyczność i wszechstronność zastosowań
Seria LH obejmuje wiele wariantów zakresów pomiarowych — od małych kompaktowych modeli, bo kilkumetrowe maszyny.

Jedno urządzenie pokrywa szerokie spektrum zastosowań w branży motoryzacyjnej, lotniczej, energetycznej i precyzyjnej.

Detal głowicy pomiarowej Renishaw REVO w maszynie WENZEL
Ergonomia i intuicyjna obsługa
Zintegrowane magazynki sond, bezpieczna wymiana sensorów i przejrzysty interfejs oprogramowania sprawiają, że obsługa LH jest szybka i wygodna.

Krótszy czas szkolenia operatorów i mniejsze ryzyko błędów ludzkich.

Laboratorium pomiarowe z maszynami współrzędnościowymi WENZEL LH 87
Wersja z osią obrotową – pełna kontrola 4D
Każda maszyna WENZEL LH może być doposażona w stół obrotowy, który stanowi czwartą oś pomiarową. Rozwiązanie to umożliwia pomiary elementów obrotowo-symetrycznych oraz bez konieczności repozycjonowania, skracając czas pomiaru.

Zyskujesz wyższą wydajność i krótszy czas kontroli.

Maszy pytania? Potrzebujesz pomocy?
Zadzwoń +48 61 222 58 11
Specyfikacja
Specyfikacja techniczna współrzędnościowej maszyny pomiarowej Wenzel serii LH
Model:
LH 65
LH 87
LH 1512
Osie:
X | Y | Z
X | Y | Z
X | Y | Z
Zakresy:
650|750|500 mm
800|1000|700 mm
1500|2000|1200 mm
Zakresy:
650|1200|500 mm
800|1500|700 mm
1500|2500|1200 mm
Zakresy:
650|1200|500 mm
800|2000|700 mm
1500|3000|1200 mm
Zasilanie:
AC 1P+N+PE, 115/230 V ± 10 %, 50/60 Hz, max. 1000 VA, acc. to EN 60204/1
AC 1P+N+PE, 115/230 V ± 10 %, 50/60 Hz, max. 1000 VA, acc. to EN 60204/1
AC 1P+N+PE, 115/230 V ± 10 %, 50/60 Hz, max. 1000 VA, acc. to EN 60204/1
Sprężone powietrze:
6-10 bar, klasa 4 lub wyższa
6-10 bar, klasa 4 lub wyższa
6-10 bar, klasa 4 lub wyższa
Temperatura pracy:
15-30°C
15-30°C
15-30°C
Zakres temperaturowy:
dla EL, MPE (Standard,/Premium) 20 °C ± 2 K, ΔT: 1 K/h, 1 K/m, 2 K/d
dla EL, MPE (Standard,/Premium) 20 °C ± 2 K, ΔT: 1 K/h, 1 K/m, 2 K/d
dla EL, MPE (Standard,/Premium) 20 °C ± 2 K, ΔT: 1 K/h, 1 K/m, 2 K/d
Zakres temperaturowy:
dla EL, MPE (Premium-Select) 20 °C ± 1 K, ΔT: 0,5 K/h, 0,5 K/m, 1 K/d
dla EL, MPE (Premium-Select) 20 °C ± 1 K, ΔT: 0,5 K/h, 0,5 K/m, 1 K/d
dla EL, MPE (Premium-Select) 20 °C ± 1 K, ΔT: 0,5 K/h, 0,5 K/m, 1 K/d
Wilgotność:
40-70%
40-70%
40-70%
Rozwiń pełną specyfikację
Umów się na prezentację produktu

Zapraszamy do firmy ITA. Pokażemy urządzenie w akcji. Sprawdzisz je w praktyce i dostaniesz konkretne odpowiedzi.

Umów spotkanie
Oddzwonimy, by potwierdzić szczegóły
Zapytaj o produkt
top-contact
Zadzwoń do nas
+48 61 222 58 11
Skontaktuj się z nami, nasi eksperci pomogą dobrać produkt
pod Twoje indywidualne potrzeby i przygotują ofertę.
Pliki do pobrania

Broszura informacyjna współrzędnościowej maszyny pomiarowej Wenzel serii LH

pdf • 0.34 MB
Pobierz
Najczęściej zadawane pytania
FAQ

Do jakich branż przeznaczona jest seria LH?

WENZEL LH znajduje zastosowanie w motoryzacji, lotnictwie, energetyce, produkcji medycznej, precyzyjnej i w przemyśle maszynowym.

Czy mogę zmodernizować istniejącą maszynę LH?

Tak, dzięki modułowej konstrukcji każda maszyna może zostać doposażona w nowe sondy, oprogramowanie lub elementy automatyzacji.

Jakie sensory są dostępne w serii LH?

 WENZEL oferuje sensory dotykowe, optyczne oraz możliwość skanowania 3- i 5-osiowego, co daje elastyczność w wyborze metody pomiaru.

Czy maszyny LH nadają się do automatyzacji?

Tak, konstrukcja serii LH umożliwia pełną integrację z liniami produkcyjnymi i systemami automatycznymi.

Czy LH ze stołem obrotowym to inna maszyna?

Nie – to ten sam model LH w wersji z czwartą osią, którą można zamówić lub doposażyć później.

Powiązane akcesoria i produkty
  • Współrzędnościowa maszyna pomiarowa- Wenzel LHF
    • Zaprojektowane jako konstrukcje „na poziomie podłoża” („ground-level design”) - łatwy dostęp do obszaru pomiarowego oraz możliwość mierzenia.
    • Oś Y o podwójnym napędzie („double drive in the Y-axis”), co zwiększa dynamikę maszyny w ruchu.
    • Idealna do pomiaru obudowy silników, przekładni, korpusów maszyn, elementy dużych konstrukcji.

    Kiedy wybrać:
    Najlepsza opcja dla dużych i ciężkich części, których nie można załadować na stół pomiarowy.

    Szczegóły Zapytaj o produkt
  • Współrzędnościowa maszyna pomiarowa - Wenzel SF
    • Maszyny do pracy bezpośrednio na hali produkcyjnej.
    • Bardzo stabilna konstrukcja odporna na wibracje i zmiany temperatury.
    • Krótki czas pomiaru – zoptymalizowane pod szybkie kontrole.

    Kiedy wybrać:
    Na potrzeby kontroli in-line i jakości w toku produkcji.

    Szczegóły Zapytaj o produkt
  • Współrzędnościowa maszyna pomiarowa - Wenzel LH Gantry
    • Konstrukcja maszyny pozwala na pomiary ciężkich form, kadłubów, odlewów.
    • W osi Y – prowadnice wyniesione („raised guides”) co zapewnia większą sztywność i stabilność ruchu dynamicznego.
    • Wszystkie osie (X, Y, Z) wyposażone są w prowadnice na łożyskach powietrznych.

    Kiedy wybrać:
    Pomiary dużych i ciężkich części.

    Szczegóły Zapytaj o produkt
  • Bestseller
    Współrzędnościowa maszyna pomiarowa - Wenzel XOrbit
    • Doskonała równowaga między zakresem możliwości pomiarowych a kosztem zakupu.
    • Pełna zgodność z czujnikami Renishaw.
    • Dla małych i średniej wielkości części.

    Kiedy wybrać:
    Idealna dla firm szukających balansu między ceną a precyzją.

    Szczegóły Zapytaj o produkt
  • Maszyny do pomiaru kół zębatych Wenzel GT
    • Najwyższa precyzja pomiaru – konstrukcja granitowa i łożyska powietrzne gwarantują dokładność w mikronach.
    • Zaawansowana analiza kół zębatych – pełna zgodność z normami ISO, VDI i GDE.
    • Stabilność i automatyzacja – aktywne tłumienie drgań i kontrola 4-osiowa WPC.

    Kiedy wybrać:
    Dla producentów kół zębatych i elementów obrotowych, którzy wymagają najwyższej precyzji i powtarzalności pomiarów.

    Szczegóły Zapytaj o produkt
